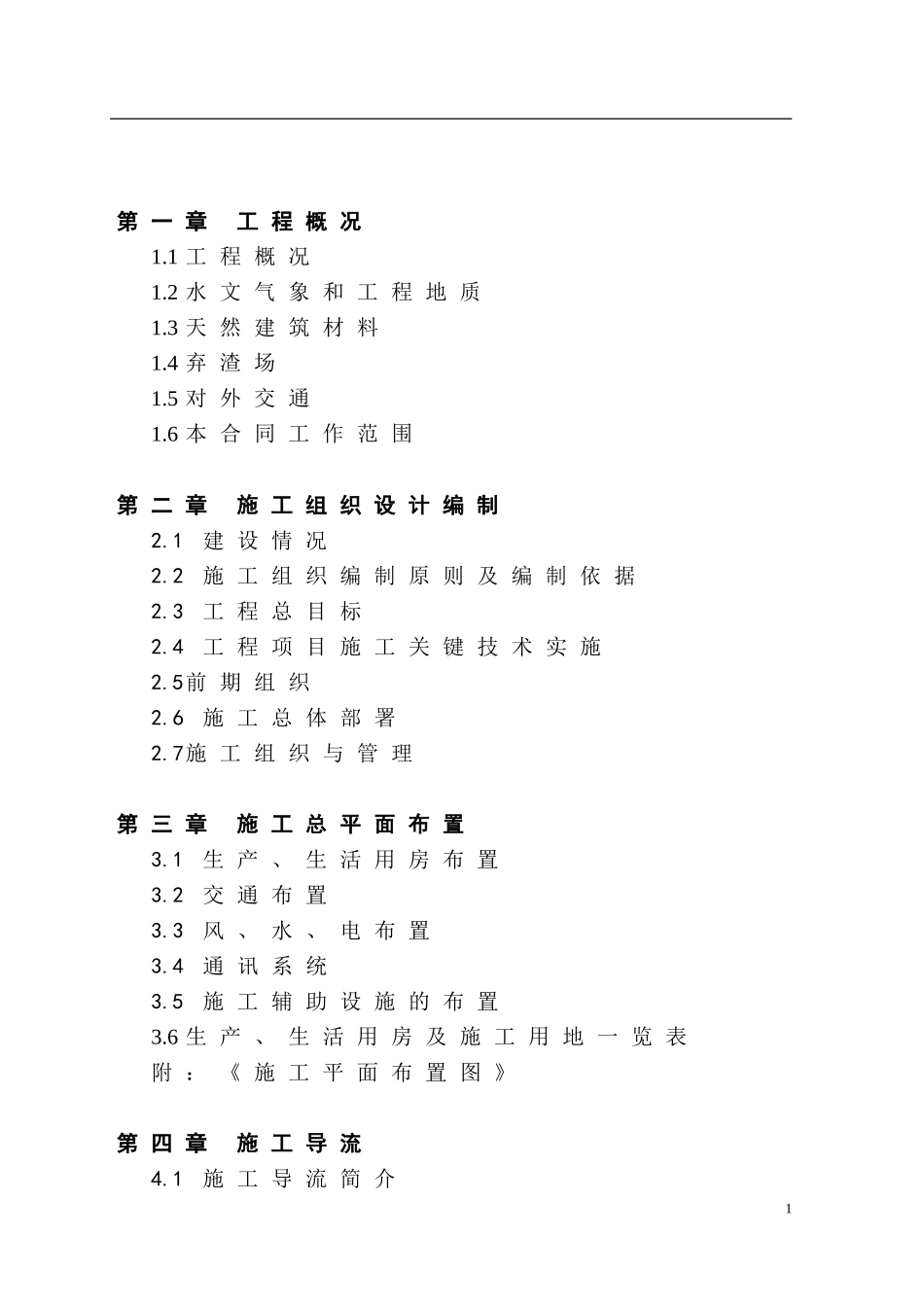

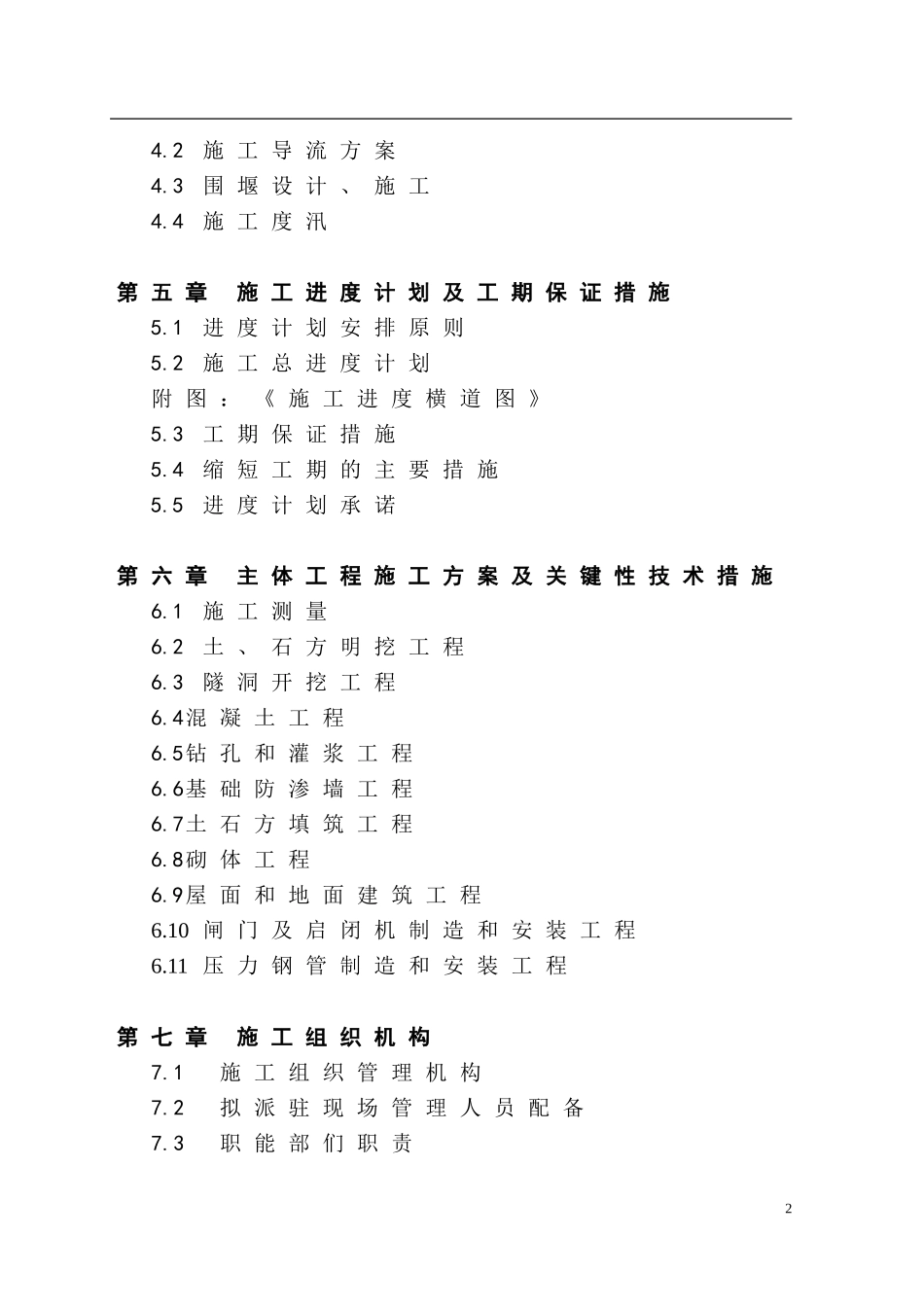

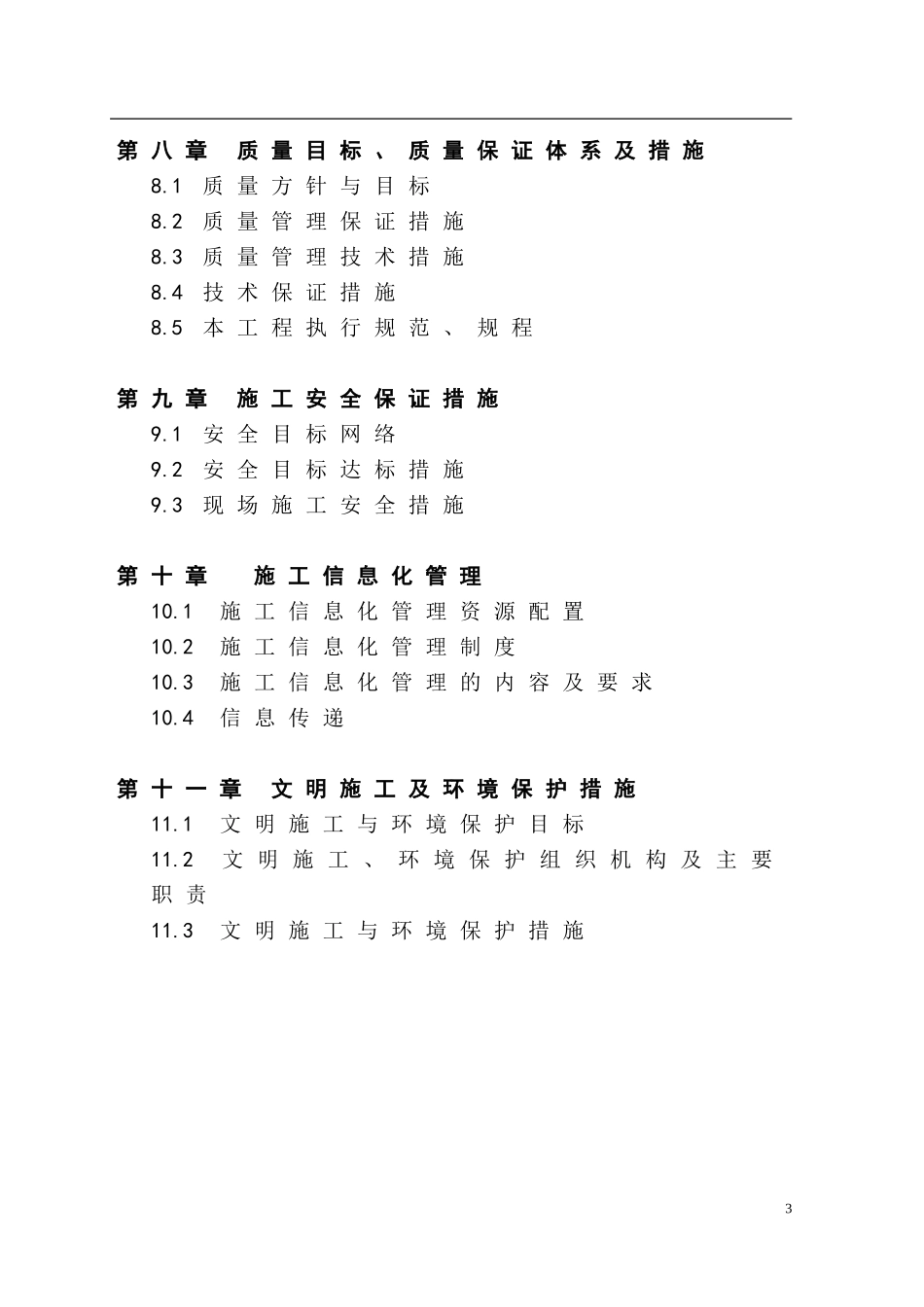

第一章工程概况1.1工程概况1.2水文气象和工程地质1.3天然建筑材料1.4弃渣场1.5对外交通1.6本合同工作范围第二章施工组织设计编制2.1建设情况2.2施工组织编制原则及编制依据2.3工程总目标2.4工程项目施工关键技术实施2.5前期组织2.6施工总体部署2.7施工组织与管理第三章施工总平面布置3.1生产、生活用房布置3.2交通布置3.3风、水、电布置3.4通讯系统3.5施工辅助设施的布置3.6生产、生活用房及施工用地一览表附：《施工平面布置图》第四章施工导流4.1施工导流简介14.2施工导流方案4.3围堰设计、施工4.4施工度汛第五章施工进度计划及工期保证措施5.1进度计划安排原则5.2施工总进度计划附图：《施工进度横道图》5.3工期保证措施5.4缩短工期的主要措施5.5进度计划承诺第六章主体工程施工方案及关键性技术措施6.1施工测量6.2土、石方明挖工程6.3隧洞开挖工程6.4混凝土工程6.5钻孔和灌浆工程6.6基础防渗墙工程6.7土石方填筑工程6.8砌体工程6.9屋面和地面建筑工程6.10闸门及启闭机制造和安装工程6.11压力钢管制造和安装工程第七章施工组织机构7.1施工组织管理机构7.2拟派驻现场管理人员配备7.3职能部们职责2第八章质量目标、质量保证体系及措施8.1质量方针与目标8.2质量管理保证措施8.3质量管理技术措施8.4技术保证措施8.5本工程执行规范、规程第九章施工安全保证措施9.1安全目标网络9.2安全目标达标措施9.3现场施工安全措施第十章施工信息化管理10.1施工信息化管理资源配置10.2施工信息化管理制度10.3施工信息化管理的内容及要求10.4信息传递第十一章文明施工及环境保护措施11.1文明施工与环境保护目标11.2文明施工、环境保护组织机构及主要职责11.3文明施工与环境保护措施3第一章工程概况1.1工程概况三岩龙水电站位于四川省甘孜州九龙县境内，三岩龙河系雅砻江中下游左岸一级支流，位于川藏高原南缘、四川省甘孜藏族自治州的东南部。三岩龙水电站是三岩龙河干流上梯级开发的第三级水电站，工程由拦河坝、发电引水系统、支流引水工程、发电厂房及升压站等组成。坝址以上集水面积159km2，支流引水面积67.9km2，电站装机容量为40MW，多年平均发电量18165万kW·h。三岩龙水电站主要开发任务为发电。三岩龙水库调节库容26万m3，装机容量40MW。本工程为Ⅳ等工程。主要建筑物为4级建筑物，次要建筑物为5级建筑物。1.2水文气象和工程地质1)水文气象(1)流域概况三岩龙河系雅砻江中下游左岸一级支流，位于川藏高原南缘、四川省甘孜藏族自治州的东南部，地理坐标为东经101°12′～101°27′、北纬28°40′～28°59′。三岩龙河流域东与九龙河干流及支流铁厂河接壤，南与西北宫沟相邻，西接雅砻江干流及支流秦家沟与张牙沟，北邻九龙河支流伍须海沟。三岩龙河发源于久鲁祝群山，源头最高点海拔5256m，流域分水岭海拔一般在4500m以上，由东北向西南流经地汪、石埂、色脚、三岩龙乡，至三垭宫口与最大支流三垭宫沟汇合4后，再向西流至石多附近注入雅砻江，河口海拔2040m。按河流的综合特性划分，河源至若达沟与干流汇合口为上游段，河长12.5km，河道比降67‰；若达沟与干流汇合处至柏林沟与干流汇合处为中游段，河长15.7km，河道比降51‰；柏林沟汇口以下为下游段，河长10.0km，河道比降48‰。三岩龙河全长38.2km，河道比降55‰，流域面积404km2（三岩龙河流域水系位置见附图“川三电可-3-01”）。其中三岩龙电站坝址集水面积159km2。三岩龙河流域地处横断山脉北段，地势东北高西南低，地貌为中山、高中山、高山，出露地层主要为元古界、中生界和新生界地层，由燕山期岩浆岩、上三迭系和第四系全新统组成。流域内分布有较多天然海子。受立体气候变化影响形成典型高原区土壤和植被群落，河源为高山草地，林木以灌木为主，中、下游分布有乔木、灌木丛及草地，全流域植被良好。（2）气象5三岩龙河流域属川西高原气候区，受高空西风和西南季风影响，干湿季节分明。由于地处川藏高原南缘，地形复杂、高差悬殊，气候垂直变化明显。每年11月～翌年4月，高空西风带被青藏高原分成南北两支，本流域受南支气流控制，将印度北部沙漠地区所形成的干暖大陆气团带入域内，使本区天气晴和，降水很少，气候温暖干燥；每...
