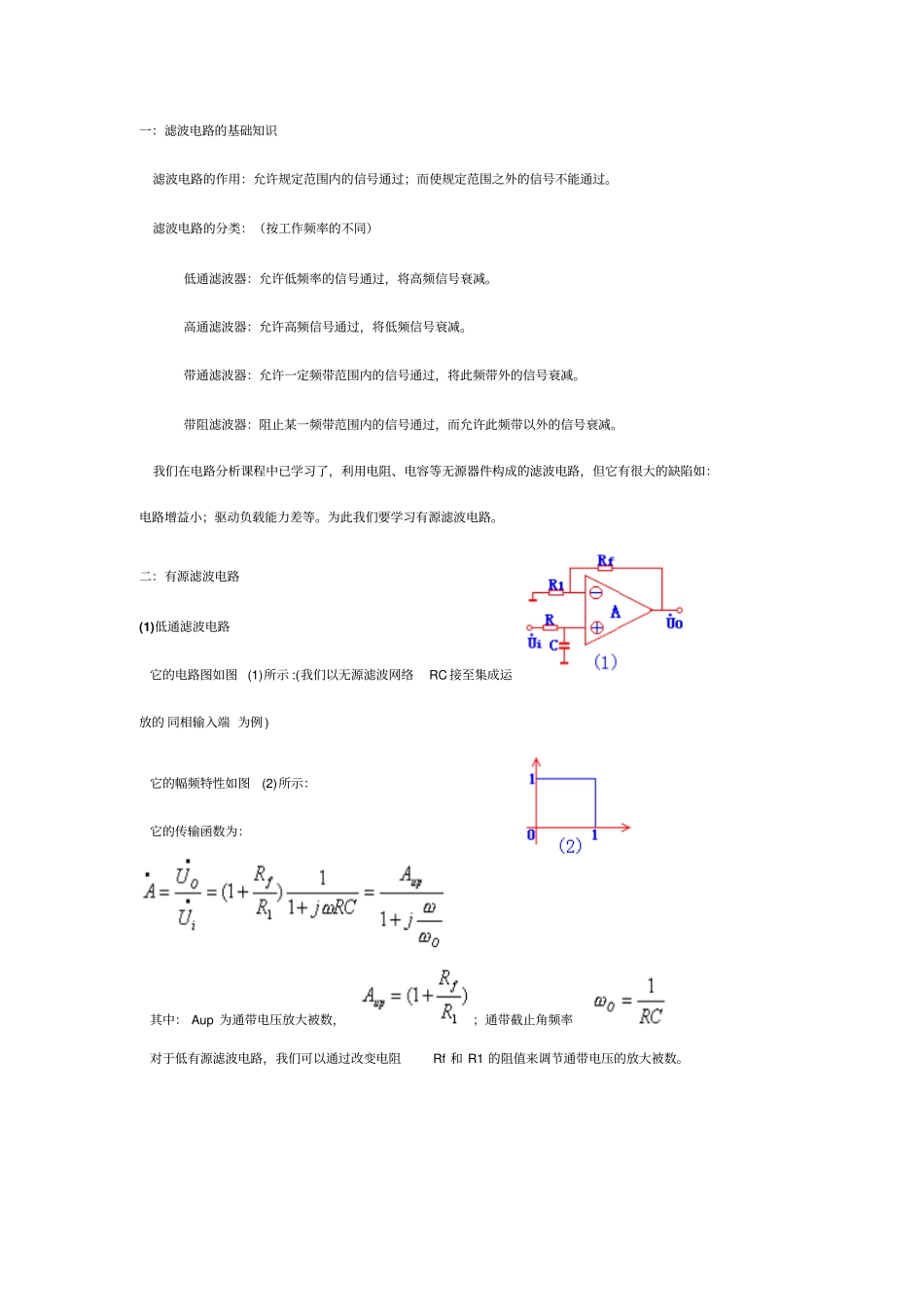

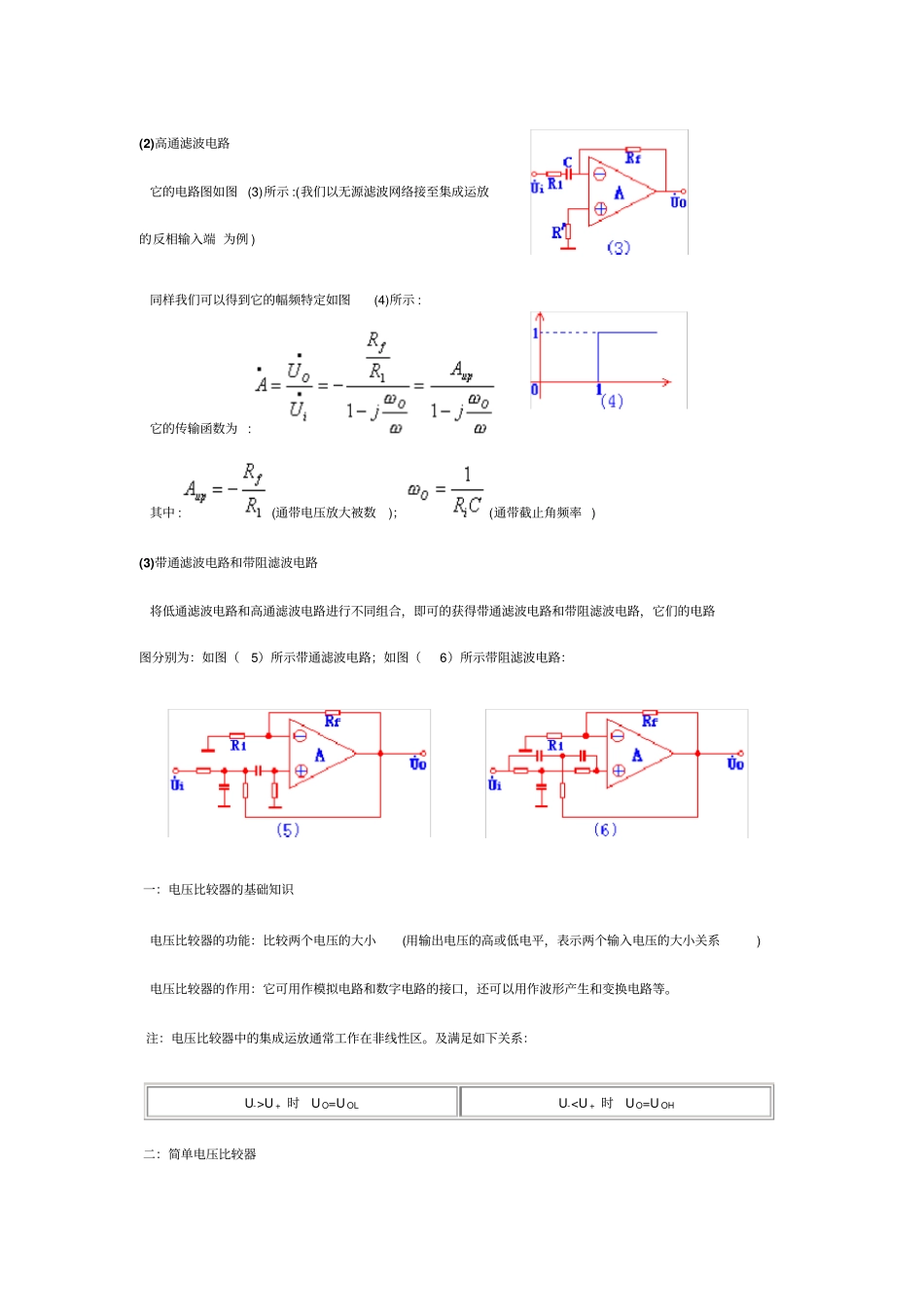

一：滤波电路的基础知识滤波电路的作用：允许规定范围内的信号通过；而使规定范围之外的信号不能通过。滤波电路的分类：（按工作频率的不同）低通滤波器：允许低频率的信号通过，将高频信号衰减。高通滤波器：允许高频信号通过，将低频信号衰减。带通滤波器：允许一定频带范围内的信号通过，将此频带外的信号衰减。带阻滤波器：阻止某一频带范围内的信号通过，而允许此频带以外的信号衰减。我们在电路分析课程中已学习了，利用电阻、电容等无源器件构成的滤波电路，但它有很大的缺陷如：电路增益小；驱动负载能力差等。为此我们要学习有源滤波电路。二：有源滤波电路(1)低通滤波电路它的电路图如图(1)所示:(我们以无源滤波网络RC接至集成运放的同相输入端为例)它的幅频特性如图(2)所示：它的传输函数为：其中：Aup为通带电压放大被数，；通带截止角频率对于低有源滤波电路，我们可以通过改变电阻Rf和R1的阻值来调节通带电压的放大被数。(2)高通滤波电路它的电路图如图(3)所示:(我们以无源滤波网络接至集成运放的反相输入端为例)同样我们可以得到它的幅频特定如图(4)所示:它的传输函数为:其中:(通带电压放大被数)；(通带截止角频率)(3)带通滤波电路和带阻滤波电路将低通滤波电路和高通滤波电路进行不同组合，即可的获得带通滤波电路和带阻滤波电路，它们的电路图分别为：如图（5）所示带通滤波电路；如图（6）所示带阻滤波电路：一：电压比较器的基础知识电压比较器的功能：比较两个电压的大小(用输出电压的高或低电平，表示两个输入电压的大小关系)电压比较器的作用：它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。注：电压比较器中的集成运放通常工作在非线性区。及满足如下关系：U->U+时UO=UOLU-
