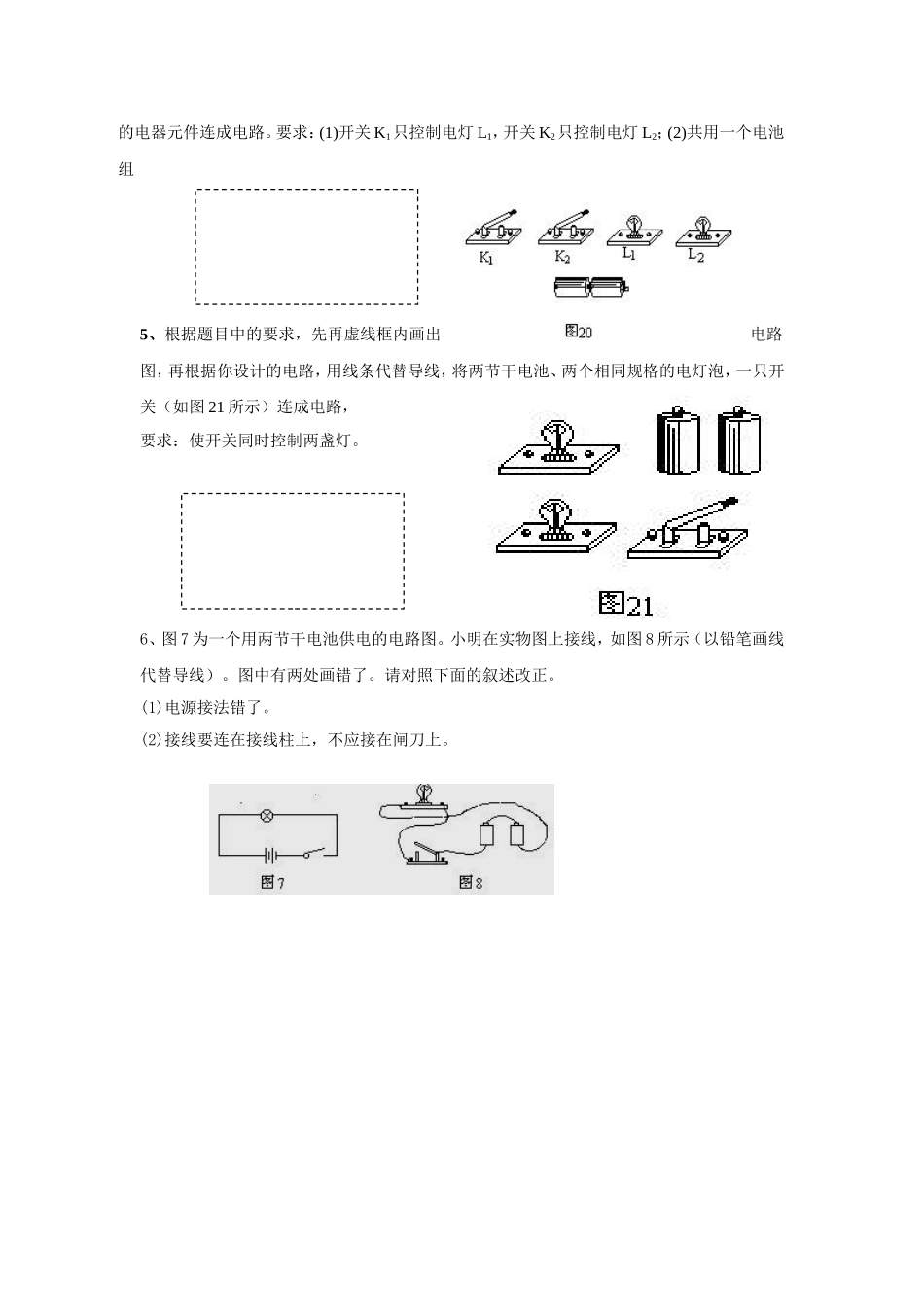

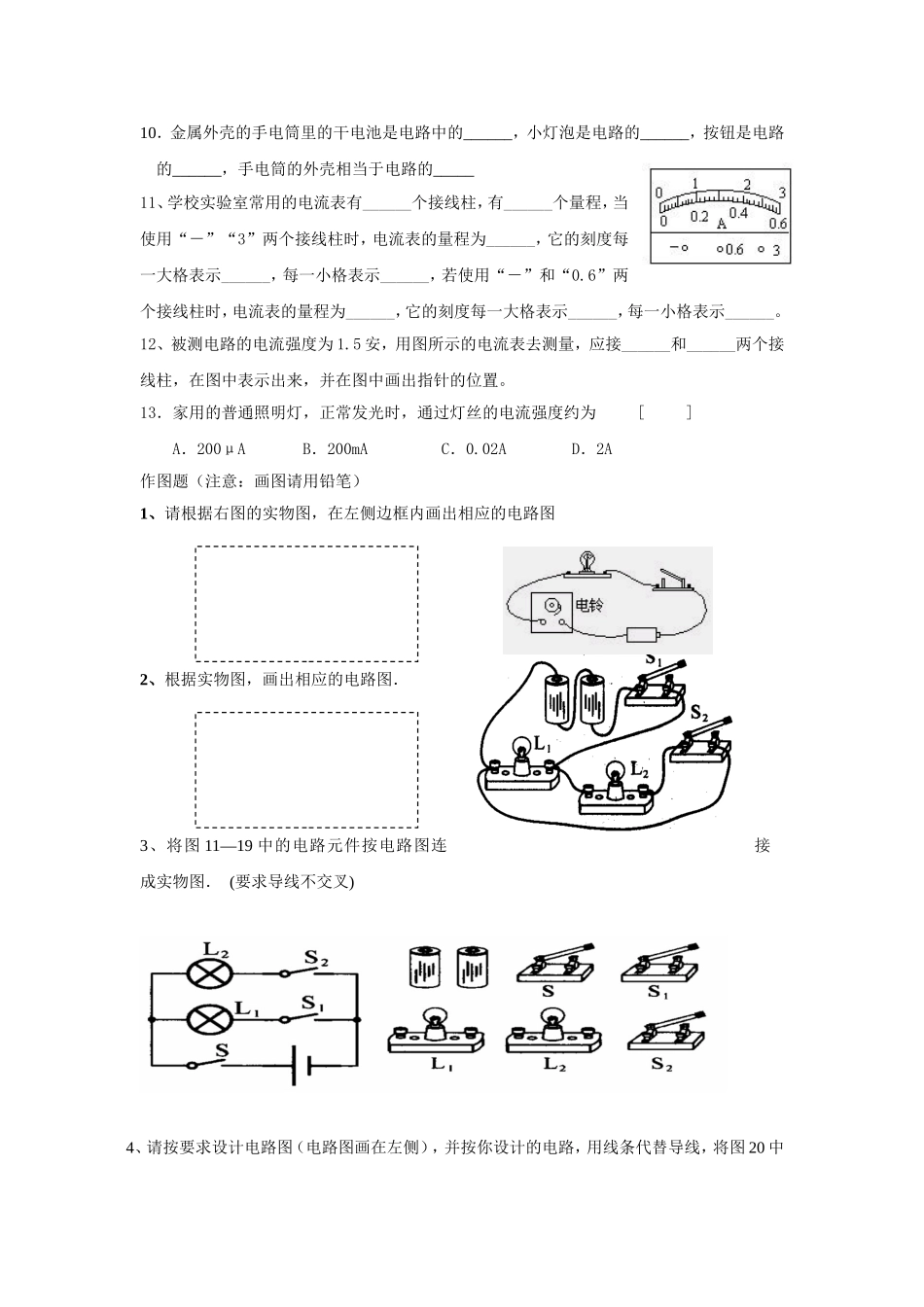

八年级科学电路图专题练习1．用一只开关可以同时控制两盏灯，则这两盏灯()A．一定是串联B．一定是并联C．可以串联也可以并联D．不能这样连接2．以下关于电流的说法正确的是()A．在电路中，电流从电源的正极流向负极B．在金属导体中，电子的移动方向与电流方向相同C．只有正电荷的定向移动，才能形成电流D．只有自由电子的定向移动，才能形成电流3．如图四个电路图中，与实物图对应的是()4．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是()A．电路出现了短路B．电路出现了断路C．用电器太多D．供电电压偏低了5．使用电池时，不允许用导线把连接起来，造成短路，干电池对电路供电的时候，它把储蓄的能转化为能。6．如右图所示的电路中，如果使L1，L2串联，应闭合开关，断开开关，如果使L1，L2并联，就闭合开关，断开开关。7．如右图电路中，①当S1，S2都断开时叫路；②当S1，S2都闭合时叫路；③当S1闭合，S2断开时叫路；④当S1断开，S2闭合时叫____路；8．教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是联。学校的总开关若断开，教室里的灯会全部熄灭，可见总开关是接在路上的9、电路由________、________、_______和________等元件组成。处处连通的电路叫做______路，_______路时电路中没有电流。电路的两种基本连接方法是_____联和_____联S3L1L210．金属外壳的手电筒里的干电池是电路中的______，小灯泡是电路的______，按钮是电路的______，手电筒的外壳相当于电路的_____11、学校实验室常用的电流表有______个接线柱，有______个量程，当使用“－”“3”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______，若使用“－”和“0.6”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______。12、被测电路的电流强度为1.5安，用图所示的电流表去测量，应接______和______两个接线柱，在图中表示出来，并在图中画出指针的位置。13．家用的普通照明灯，正常发光时，通过灯丝的电流强度约为[]A．200μAB．200mAC．0.02AD．2A作图题（注意：画图请用铅笔）1、请根据右图的实物图，在左侧边框内画出相应的电路图2、根据实物图，画出相应的电路图．3、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)4、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组5、根据题目中的要求，先再虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求：使开关同时控制两盏灯。6、图7为一个用两节干电池供电的电路图。小明在实物图上接线，如图8所示（以铅笔画线代替导线）。图中有两处画错了。请对照下面的叙述改正。(1)电源接法错了。(2)接线要连在接线柱上，不应接在闸刀上。7．把图1中各电路元件接成串联电路。2．把图2中各电路元件接成并联电路（电键接在干路上）。3．把图3中各电路元件接成串联电路。根据图4的实物接线图，做以下题目。(1)两小灯泡是______联。(2)标出通过小灯泡的电流方向。(3)画出电路图。五、实验题某同学做两小灯泡串联、一只电键起控制的实验。实物图如图5所示，请指出其中错误及电键闭合前后会出现什么情况，并加以改正。2．根据图1，将图2元件连成电路。5电流和电路单元测验1一、填空题1、电路由提供电能的_________、输送电能的_________、消耗电能的__________控制电路通断的_______组成．2、好的导体和绝缘体都是重要的电工材料，电线芯用______来做，因为它是________，电线芯外面包上一层________，因为它们是_________，能够防止触电或漏电．3、在串联电路中，开关的位置改变了，它对电路的控制作用_______(填“改变”或“不变”)，在并联电路中可以控制整个电路的开关一定连在___________上．4、如图所示：(1)S1、S2断开，S3闭合时，______灯发光，组成_________电路．(...
