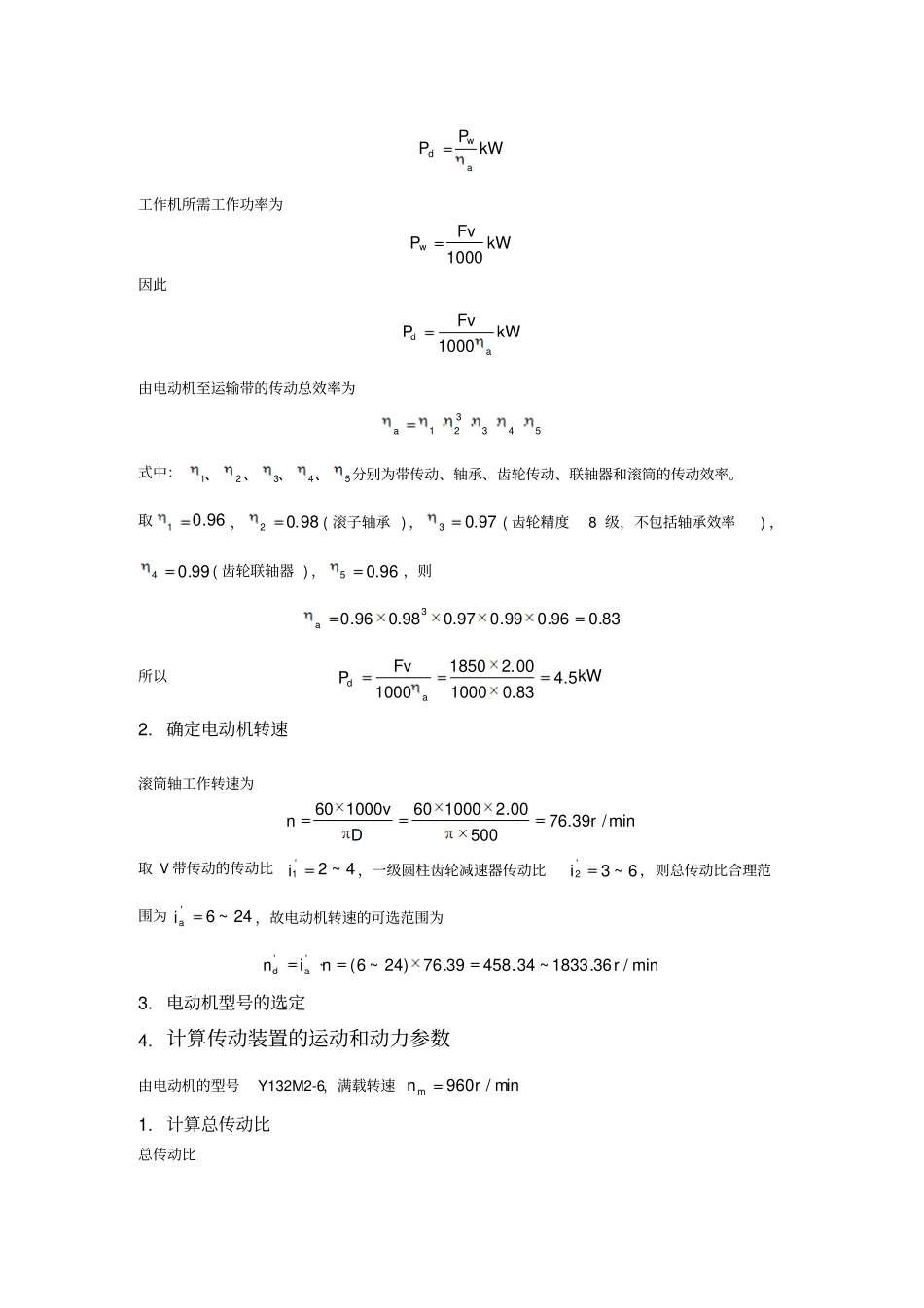

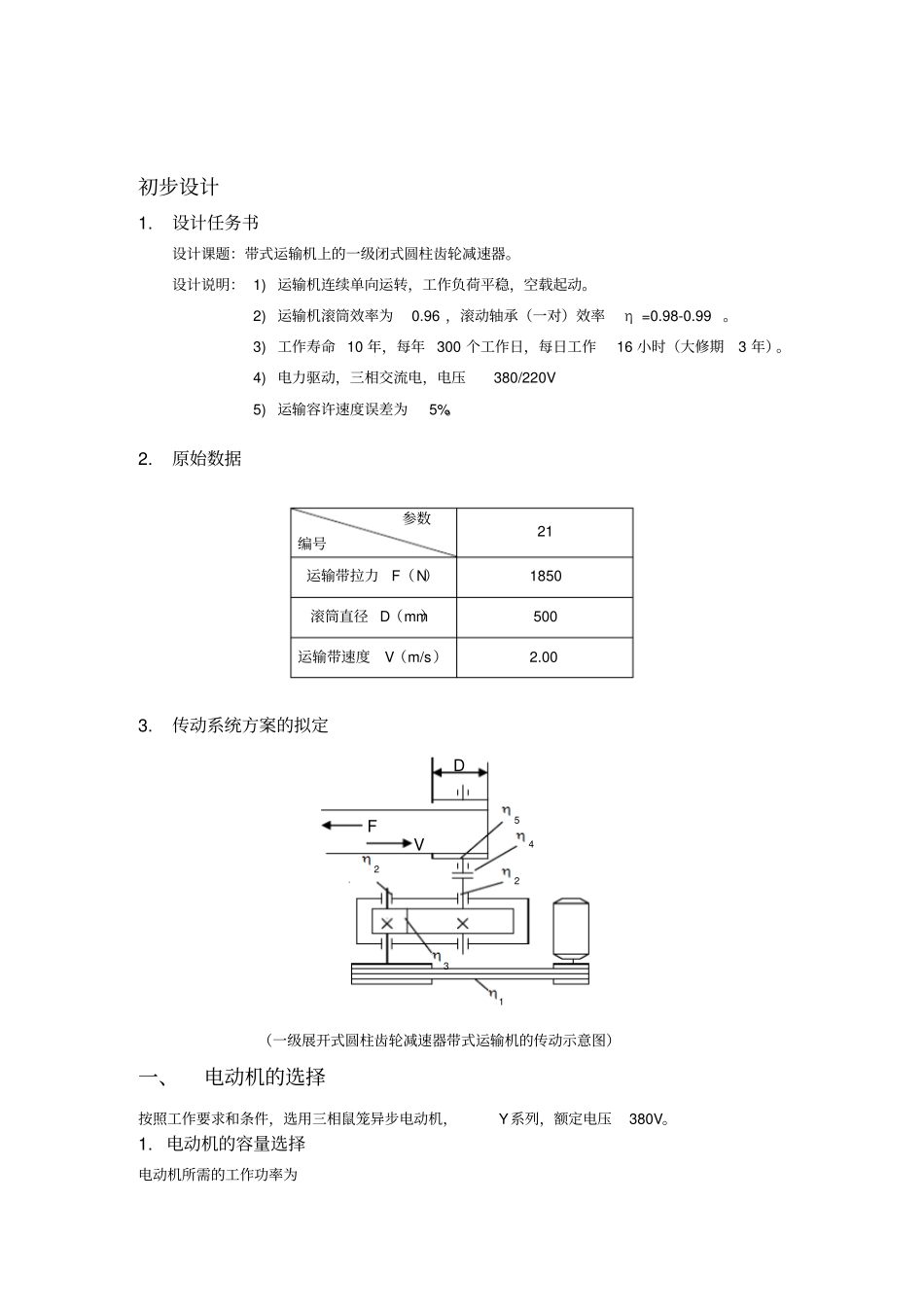

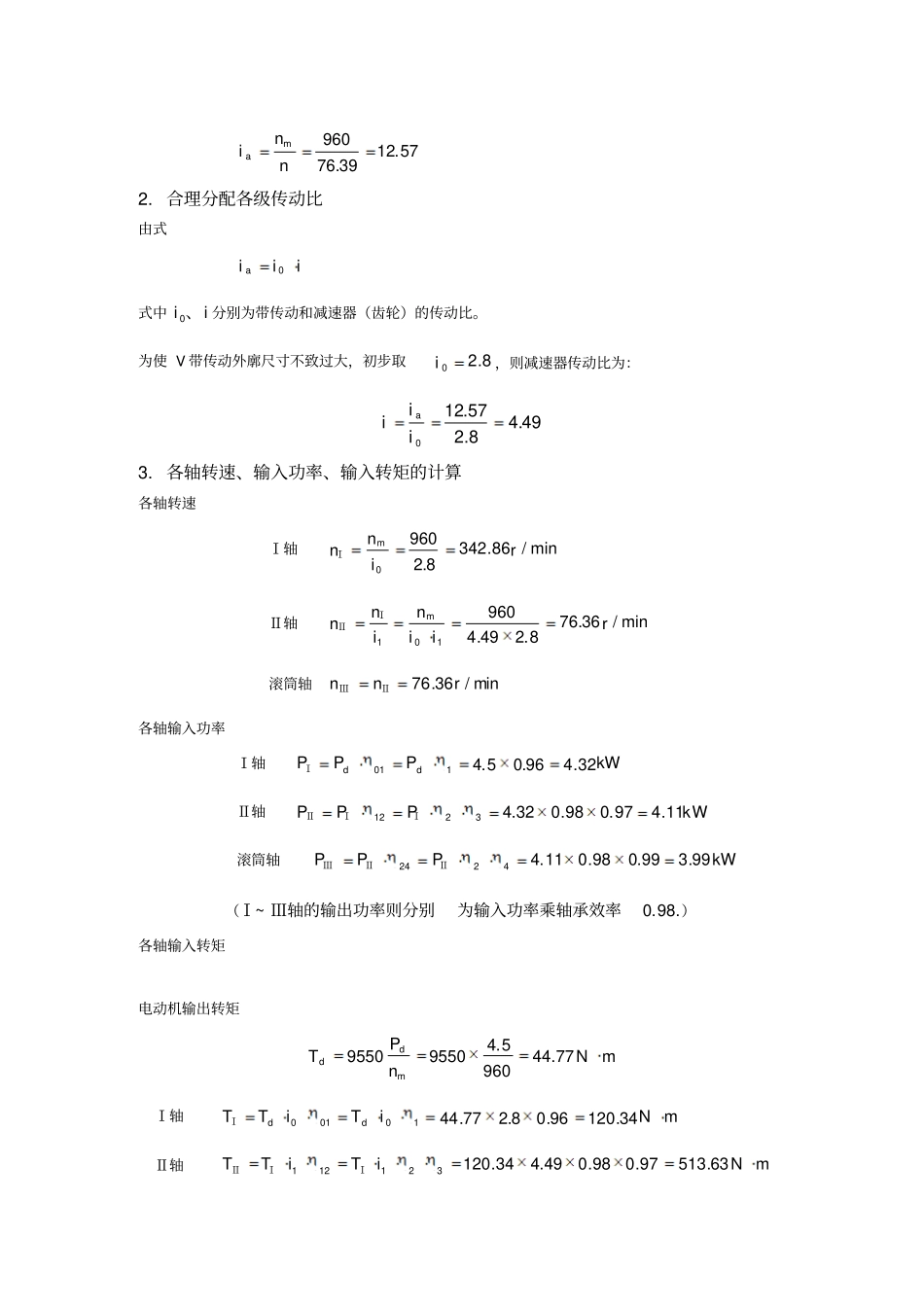

初步设计1.设计任务书设计课题：带式运输机上的一级闭式圆柱齿轮减速器。设计说明：1)运输机连续单向运转，工作负荷平稳，空载起动。2)运输机滚筒效率为0.96，滚动轴承（一对）效率η=0.98-0.99。3)工作寿命10年，每年300个工作日，每日工作16小时（大修期3年）。4)电力驱动，三相交流电，电压380/220V5)运输容许速度误差为5%。2.原始数据3.传动系统方案的拟定（一级展开式圆柱齿轮减速器带式运输机的传动示意图）一、电动机的选择按照工作要求和条件，选用三相鼠笼异步电动机，Y系列，额定电压380V。1.电动机的容量选择电动机所需的工作功率为参数编号21运输带拉力F（N）1850滚筒直径D（mm）500运输带速度V（m/s）2.00DFV123245kWPPawd工作机所需工作功率为kWFvPw1000因此kWFvPad1000由电动机至运输带的传动总效率为543321a式中：54321、、、、分别为带传动、轴承、齿轮传动、联轴器和滚筒的传动效率。取96.01，98.02(滚子轴承)，97.03(齿轮精度8级，不包括轴承效率)，99.04(齿轮联轴器)，96.05，则83.096.099.097.098.096.03a所以kWFvPad5.483.0100000.2185010002.确定电动机转速滚筒轴工作转速为min/39.7650000.2100060100060rDvn取V带传动的传动比4~2'1i，一级圆柱齿轮减速器传动比6~3'2i，则总传动比合理范围为24~6'ai，故电动机转速的可选范围为min/36.1833~34.45839.76)24~6(''rninad3.电动机型号的选定4.计算传动装置的运动和动力参数由电动机的型号Y132M2-6，满载转速min/960rnm1.计算总传动比总传动比57.1239.76960nnima2.合理分配各级传动比由式iiia0式中ii、0分别为带传动和减速器（齿轮）的传动比。为使V带传动外廓尺寸不致过大，初步取8.20i，则减速器传动比为：49.48.257.120iiia3.各轴转速、输入功率、输入转矩的计算各轴转速Ⅰ轴min/86.3428.29600rinnmⅠⅡ轴min/36.768.249.4960101riininnmⅠⅡ滚筒轴min/36.76rnnⅡⅢ各轴输入功率Ⅰ轴kWPPPdd32.496.05.4101ⅠⅡ轴WPPPk11.497.098.032.43212ⅠⅠⅡ滚筒轴kWPPP99.399.098.011.44224ⅡⅡⅢ（.98.0~为输入功率乘轴承效率Ⅲ轴的输出功率则分别Ⅰ）各轴输入转矩电动机输出转矩mNnPTmdd77.449605.495509550Ⅰ轴mNiTiTTd34.12096.08.277.4410010dⅠⅡ轴mNiTiTT63.51397.098.049.434.120321121ⅠⅠⅡ滚筒轴m32.49899.098.063.51342NTTⅡⅢ（.98.0~承效率为各轴的输入转矩乘轴Ⅲ轴的输出转矩则分别Ⅰ）运动和动力参数设计结果整理于下表：二、传动件设计计算1.带传动设计(普通V带)8.2min,/960,5.41irnkWP;工作寿命10年,每年300个工作日，每日工作16小时；单向运转，工作负荷平稳，空载起动。确定计算功率cP由教材P218，表13-8查得工作情况系数2.1AK,则kWPKPAc4.55.42.1选择V带型号根据kWPc4.5，min/9601rn，由教材P219，图13-15选取A型。确定带轮基准直径21dd、由教材P214，表13-3，A型V带带轮最小直径mmd75min，又根据图13-15中A型带推荐1d的范围及下表三，取mmd1401，从动轮基准直径mmidd3921408.212，由表三，基准直径系列取mmd4002。传动比86.21404001221ddnni，传动比误差为%5%1.2%1008.28.286.2，故允许验算带的速度smndv/04.710006096014010006011带速在sm/25~5范围内，合适。确定中心距a和V带基准长度dL由)(2)(7.021021ddadd得1080)400140(2)400140(7.03780a则初取中心距mma4200初算V带的基准长度021221004)()(22addddaLmm97.17644604)140400()400140(242022查教材P212，表13-2，对A型带选用mmLd1800再计算实际中心距mmLLaad52.437297.17641800420200，取mma460验算小带轮上包角112061.1473.574601404001803.57180121add合适。确定V带根数由min/96014011rnmmd，，查教材P214，表13-3，A型单根V带所能传递的基本额定功率kWP42.10,；查教材P217，表13-6，功率增量kWP36.00；查表13-7，包角修正系数91.0K；查13-2，带长修正系数01.1LK3.301.191.036.042.14.5000LccKKPPPPPz取4z根确定初拉力0F由表13-1，得mkgq/1.0NqvKzvPFc13.18564.61.0191.05.264.644.550015.2500220确定作用在轴上的压轴力QFNzFFQ23.1422261.147sin13.185422sin210带轮结构和尺寸由Y132M2-6电动机知，其轴伸直径d=38mm，长度L=80mm。故小带轮轴孔...
