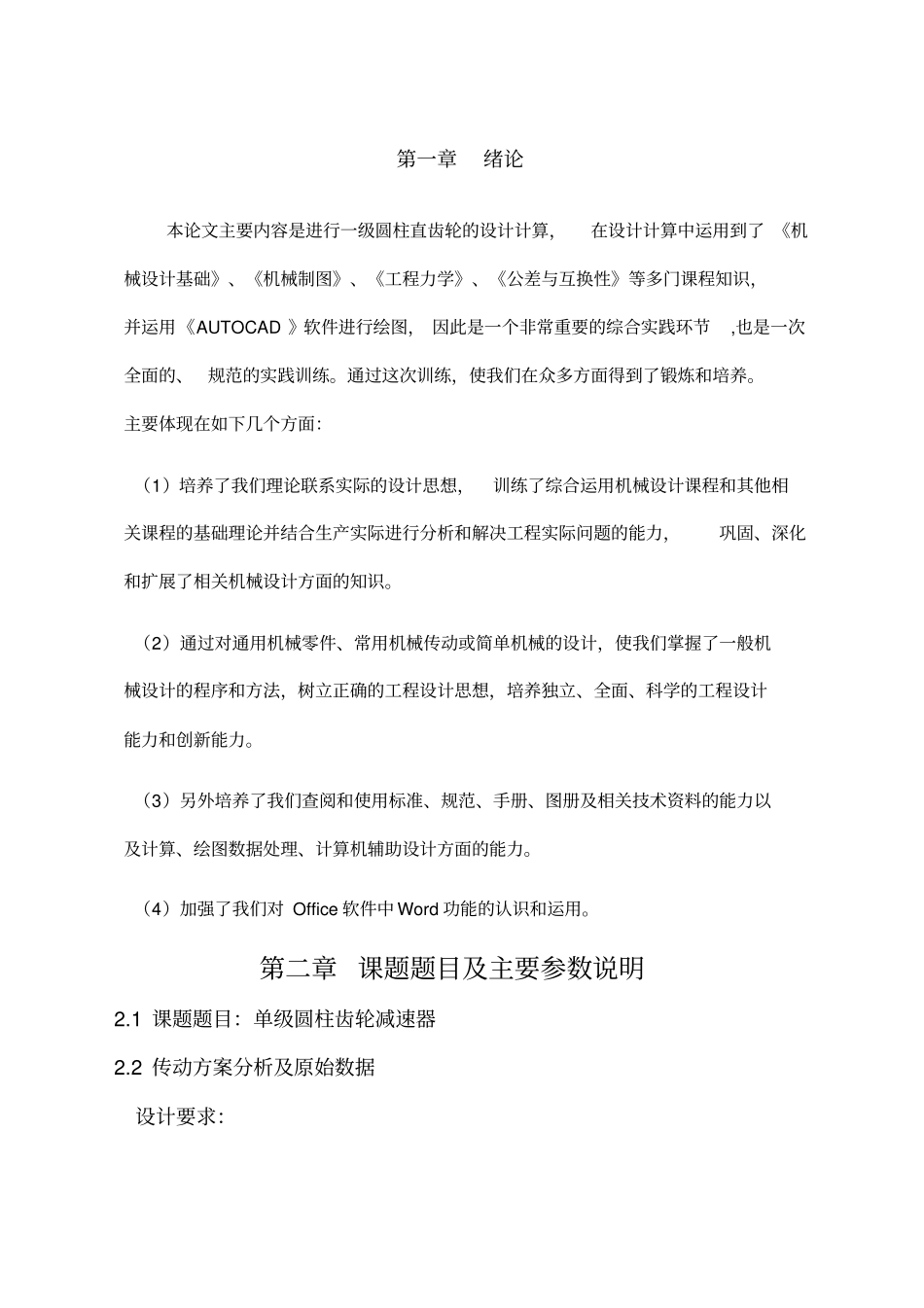

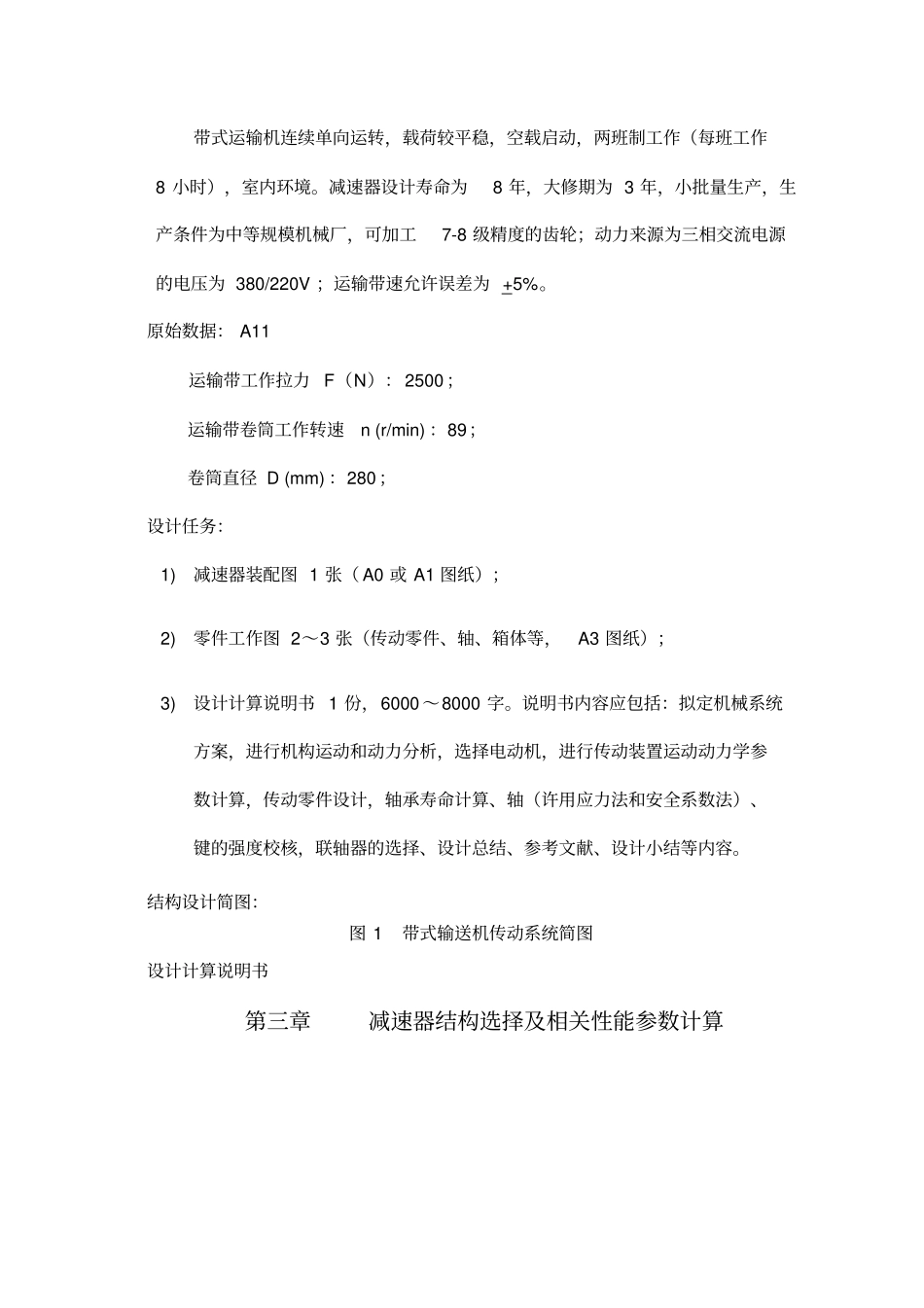

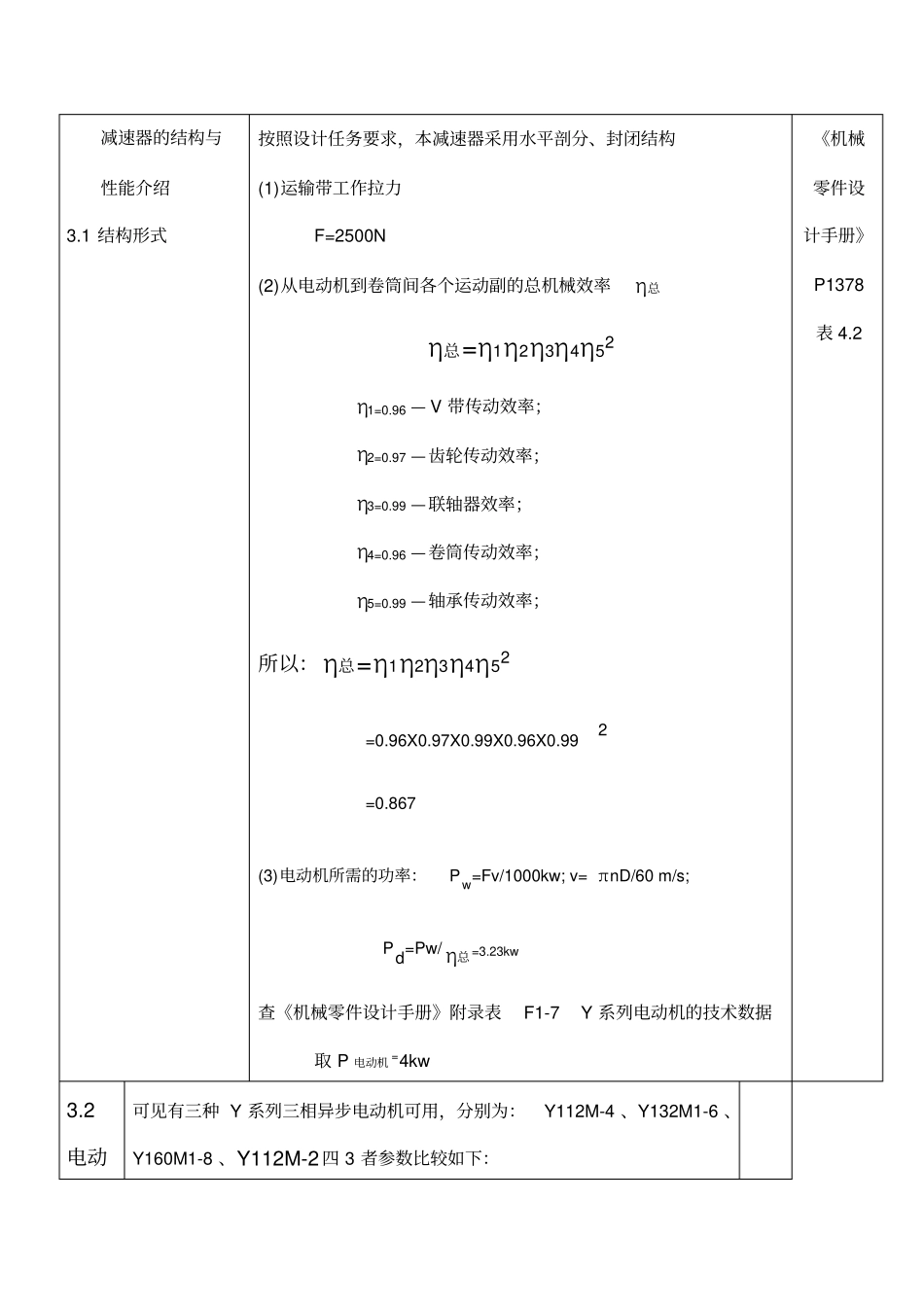

第一章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。通过这次训练，使我们在众多方面得到了锻炼和培养。主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。（3）另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理、计算机辅助设计方面的能力。（4）加强了我们对Office软件中Word功能的认识和运用。第二章课题题目及主要参数说明2.1课题题目：单级圆柱齿轮减速器2.2传动方案分析及原始数据设计要求：带式运输机连续单向运转，载荷较平稳，空载启动，两班制工作（每班工作8小时），室内环境。减速器设计寿命为8年，大修期为3年，小批量生产，生产条件为中等规模机械厂，可加工7-8级精度的齿轮；动力来源为三相交流电源的电压为380/220V；运输带速允许误差为+5%。原始数据：A11运输带工作拉力F（N）：2500；运输带卷筒工作转速n(r/min)：89；卷筒直径D(mm)：280；设计任务：1)减速器装配图1张（A0或A1图纸）；2)零件工作图2～3张（传动零件、轴、箱体等，A3图纸）；3)设计计算说明书1份，6000～8000字。说明书内容应包括：拟定机械系统方案，进行机构运动和动力分析，选择电动机，进行传动装置运动动力学参数计算，传动零件设计，轴承寿命计算、轴（许用应力法和安全系数法）、键的强度校核，联轴器的选择、设计总结、参考文献、设计小结等内容。结构设计简图：图1带式输送机传动系统简图设计计算说明书第三章减速器结构选择及相关性能参数计算减速器的结构与性能介绍3.1结构形式按照设计任务要求，本减速器采用水平剖分、封闭结构(1)运输带工作拉力F=2500N(2)从电动机到卷筒间各个运动副的总机械效率η总η总=η1η2η3η4η52η1=0.96—V带传动效率；η2=0.97—齿轮传动效率；η3=0.99—联轴器效率；η4=0.96—卷筒传动效率；η5=0.99—轴承传动效率；所以：η总=η1η2η3η4η52=0.96X0.97X0.99X0.96X0.992=0.867(3)电动机所需的功率：Pw=Fv/1000kw;v=πnD/60m/s;Pd=Pw/η总=3.23kw查《机械零件设计手册》附录表F1-7Y系列电动机的技术数据取P电动机=4kw《机械零件设计手册》P1378表4.23.2电动可见有三种Y系列三相异步电动机可用，分别为：Y112M-4、Y132M1-6、Y160M1-8、Y112M-2四3者参数比较如下：机的选择型号额定功率（kw）同步转速（r/min）满载转速（r/min）堵转转矩额定功率最大转矩额定转矩尺寸Y112M-44kw150014402.22.2中Y132M1-610009602.02.0中Y160M1-87507202.02.0中Y112M-2300028902.22.2中综合考虑总传动比及尺寸大小，选取Y132M1-6型3.3传动比分配运输带卷筒的转速为：n=89（r/min）所以传动装置总传动比：总满取带传动比，则减速器的总传动比总3.4动力运动参数计算（1）转速：电动机的转速n=960r/min减速器高速轴Ⅰ：n1=n/=960/3=320r/min减速器Ⅱ：n2=n1/=320/3.633=88.08r/min(2)功率:电动机所需功率Pd=3.23kw；减速器高速轴Ⅰ：带减速器低速轴Ⅱ：齿轮轴（3）转矩电动机的转矩：Ⅰ轴的转矩:=Ⅱ轴的转矩：设计计算内容计算及说明结果及依据轴号功率P/kWn/(r/min)T(N.m)iη03.2396032.1333.630.96Ⅰ3.1032092.52Ⅱ2.9888.08323.100.99第三章皮带传动的设计计算皮带传动的设计计算1、确定计算功率Pc查表7-5得工作情况系数KA=1Pc=Pd=3.23kw2、选择V带的型号根据计算功率Pc=3.23kw，主动轮n=960r/min，由图7-17选择A型V带3、确定带轮直径dd1、dd2由表7-6知dmin=75mm取dd1=100mm则dd2=dd1带则实际传动比为从动轮实际转速为4、验算V带速度V带速在5~25m/s范围内设计合...
