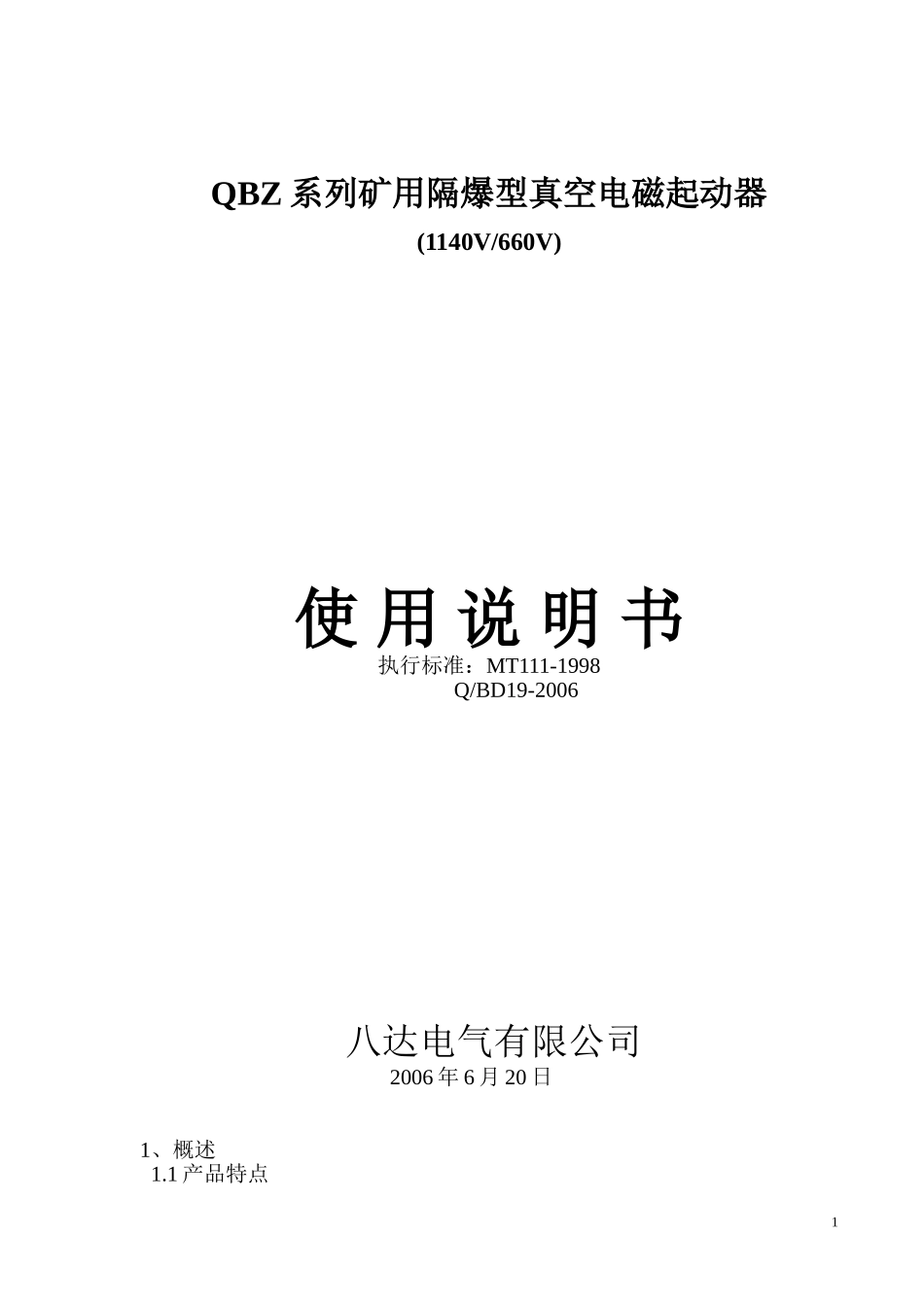

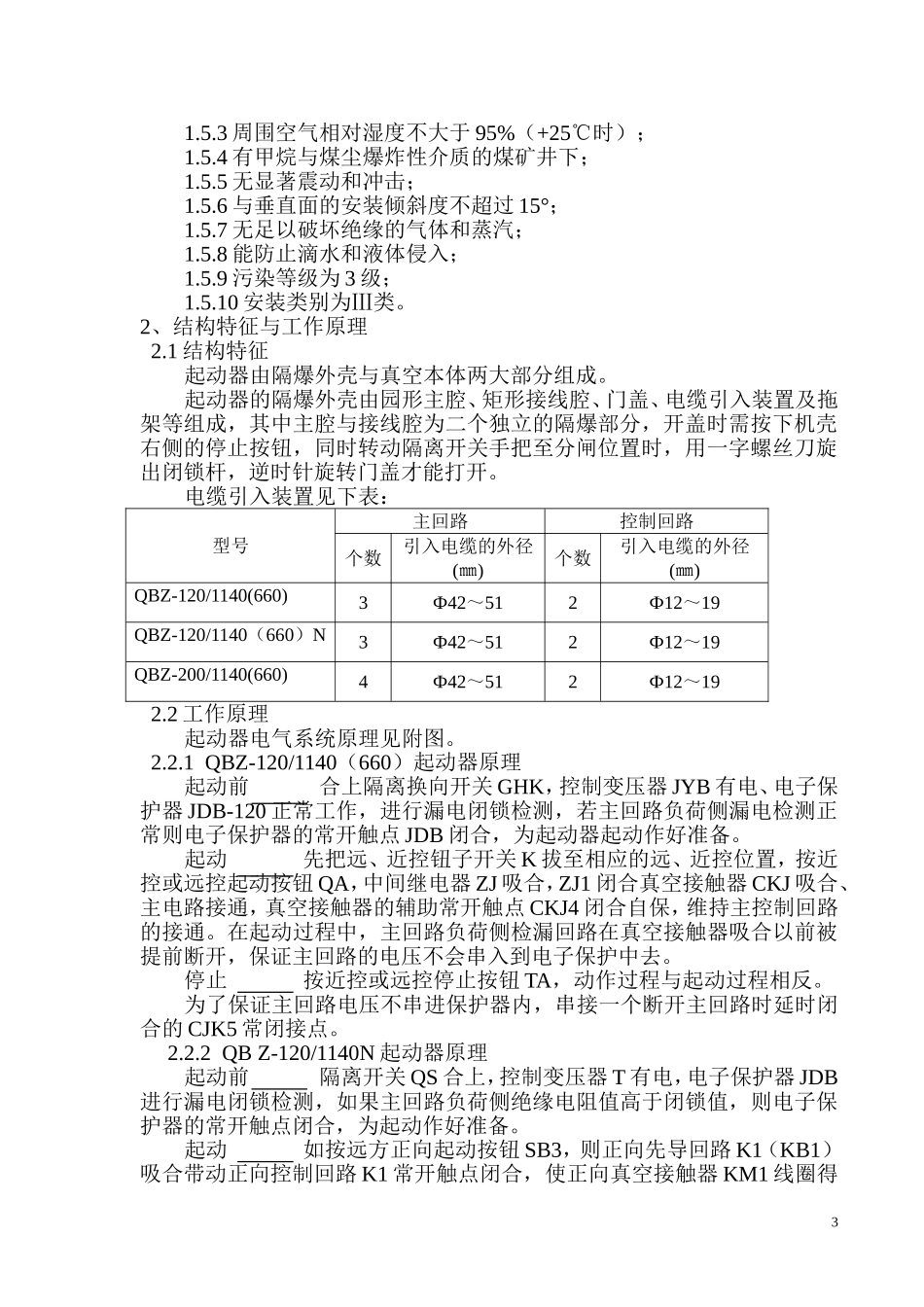

QBZ系列矿用隔爆型真空电磁起动器(1140V/660V)使用说明书执行标准：MT111-1998Q/BD19-2006八达电气有限公司2006年6月20日1、概述1.1产品特点1QBZ系列矿用隔爆型真空电磁起动器用于三相鼠笼型异步电动机进行直接或远距离起动、停止和反转控制。1.2主要用途及适用范围起动器适用于煤矿井下和其它周围介质中含有甲烷和爆炸性气体的环境中，在交流50HZ、电压至1140V或660V、电流为额定值的供电线路中，对三相鼠笼型异步电动机进行直接或远距离起动、停止及反转控制并对电动机及有关电路进行过载、短路、欠压、过压等进行保护，同时对负荷电路绝缘状况实现漏电闭锁保护。1.3品种、规格1.3.1额定频率：交流50HZ；1.3.2额定电压：1140V、660V；1.3.3额定电流：120A、200A；1.3.4起动器按用途分为：1.3.4.1真空电磁起动器1.3.4.2真空可逆电磁起动器1.3.5规格产品型号额定电压（V）额定电流（A）额定功率（cosΦ×η=0.75）KWQBZ-120/1140(660)1140/660120170/100QBZ-120/1140（660）N1140/660120170/100QBZ-200/1140(660)1140/660200290/1701.3.6防爆型式：矿用隔爆型防爆标志：ExdI1.4型号及其含义QBZ-□/□N可逆额定电压额定电流真空隔爆型起动器1.5使用环境条件1.5.1海拔高度不超过2000米；大气压力范围80~110KPa；1.5.2周围环境温度为-5℃～+40℃；21.5.3周围空气相对湿度不大于95%（+25℃时）；1.5.4有甲烷与煤尘爆炸性介质的煤矿井下；1.5.5无显著震动和冲击；1.5.6与垂直面的安装倾斜度不超过15°；1.5.7无足以破坏绝缘的气体和蒸汽；1.5.8能防止滴水和液体侵入；1.5.9污染等级为3级；1.5.10安装类别为Ⅲ类。2、结构特征与工作原理2.1结构特征起动器由隔爆外壳与真空本体两大部分组成。起动器的隔爆外壳由园形主腔、矩形接线腔、门盖、电缆引入装置及拖架等组成，其中主腔与接线腔为二个独立的隔爆部分，开盖时需按下机壳右侧的停止按钮，同时转动隔离开关手把至分闸位置时，用一字螺丝刀旋出闭锁杆，逆时针旋转门盖才能打开。电缆引入装置见下表：型号主回路控制回路个数引入电缆的外径(㎜)个数引入电缆的外径(㎜)QBZ-120/1140(660)3Ф42～512Ф12～19QBZ-120/1140（660）N3Ф42～512Ф12～19QBZ-200/1140(660)4Ф42～512Ф12～192.2工作原理起动器电气系统原理见附图。2.2.1QBZ-120/1140（660）起动器原理起动前合上隔离换向开关GHK，控制变压器JYB有电、电子保护器JDB-120正常工作，进行漏电闭锁检测，若主回路负荷侧漏电检测正常则电子保护器的常开触点JDB闭合，为起动器起动作好准备。起动先把远、近控钮子开关K拔至相应的远、近控位置，按近控或远控起动按钮QA，中间继电器ZJ吸合，ZJ1闭合真空接触器CKJ吸合、主电路接通，真空接触器的辅助常开触点CKJ4闭合自保，维持主控制回路的接通。在起动过程中，主回路负荷侧检漏回路在真空接触器吸合以前被提前断开，保证主回路的电压不会串入到电子保护中去。停止按近控或远控停止按钮TA，动作过程与起动过程相反。为了保证主回路电压不串进保护器内，串接一个断开主回路时延时闭合的CJK5常闭接点。2.2.2QBZ-120/1140N起动器原理起动前隔离开关QS合上，控制变压器T有电，电子保护器JDB进行漏电闭锁检测，如果主回路负荷侧绝缘电阻值高于闭锁值，则电子保护器的常开触点闭合，为起动作好准备。起动如按远方正向起动按钮SB3，则正向先导回路K1（KB1）吸合带动正向控制回路K1常开触点闭合，使正向真空接触器KM1线圈得3电吸合，主回路按通，如按远方反向起动按钮SB4，则K2（KB2）吸合，使真空接触器KM2吸合，主回路反向接通并维持。在起动过程中，主回路接通以前，漏电检测回路提前断开，主回路的电压不会串进保护器内。停止接远方或外壳上的停止按钮SB2、SB1，动作过程与起动过程相反。可逆控制的两个真空接触器之间有电气和机械联锁，不会同时吸合而造成主回路短路事故。2.2.3QBZ-200/1140（660）与QBZ-120/1140（660）起动器基本相同。2.3主要部件性能参数见下名称部件型号所属起动器型号额定电压（V）额定电流（A）分断能力（A）极限分断能力（A）电寿命AC3/AC4（万次）机械寿命（万次）接触器CKJ5-125/1140QBZ-120/11401140125125025...
