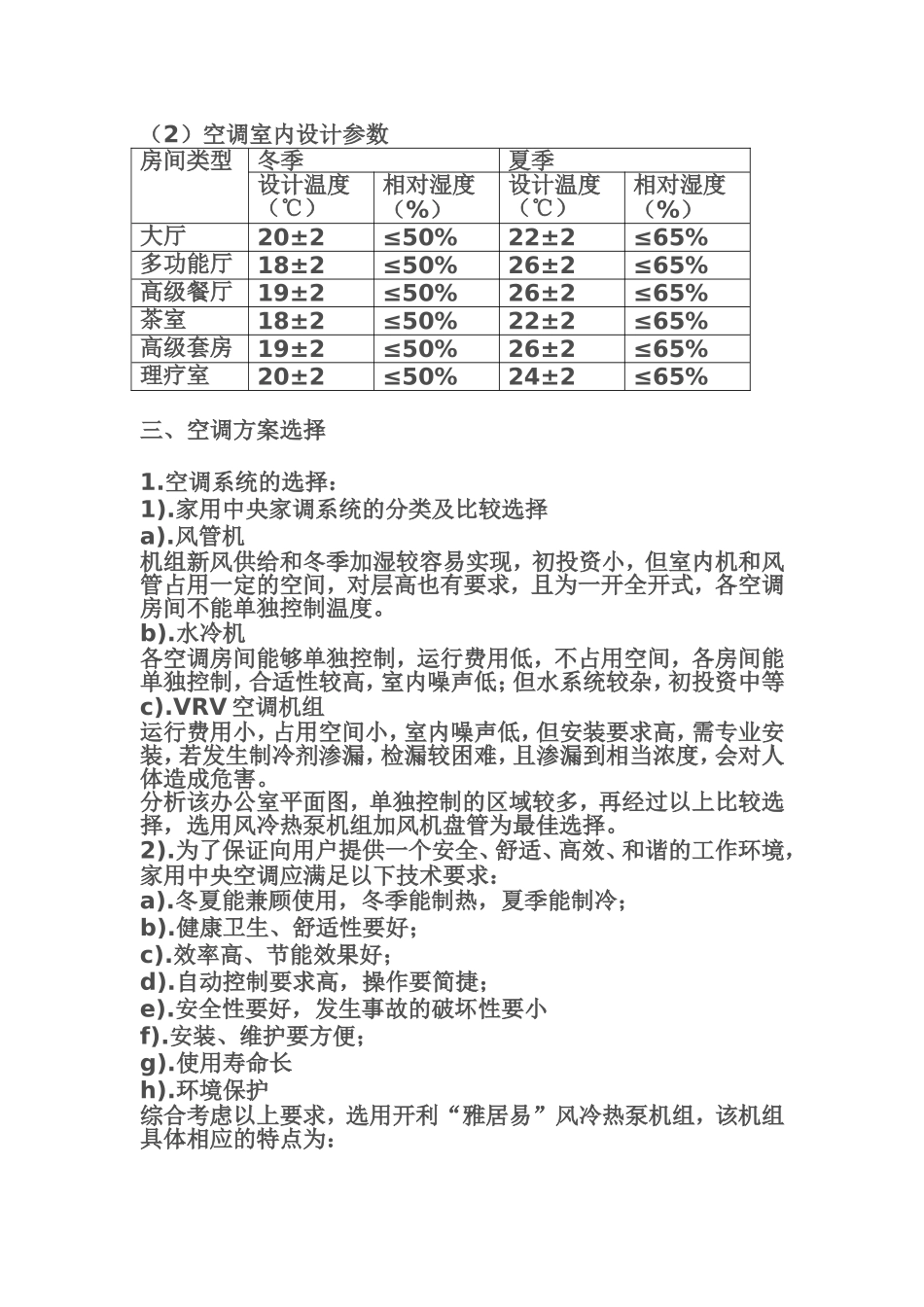

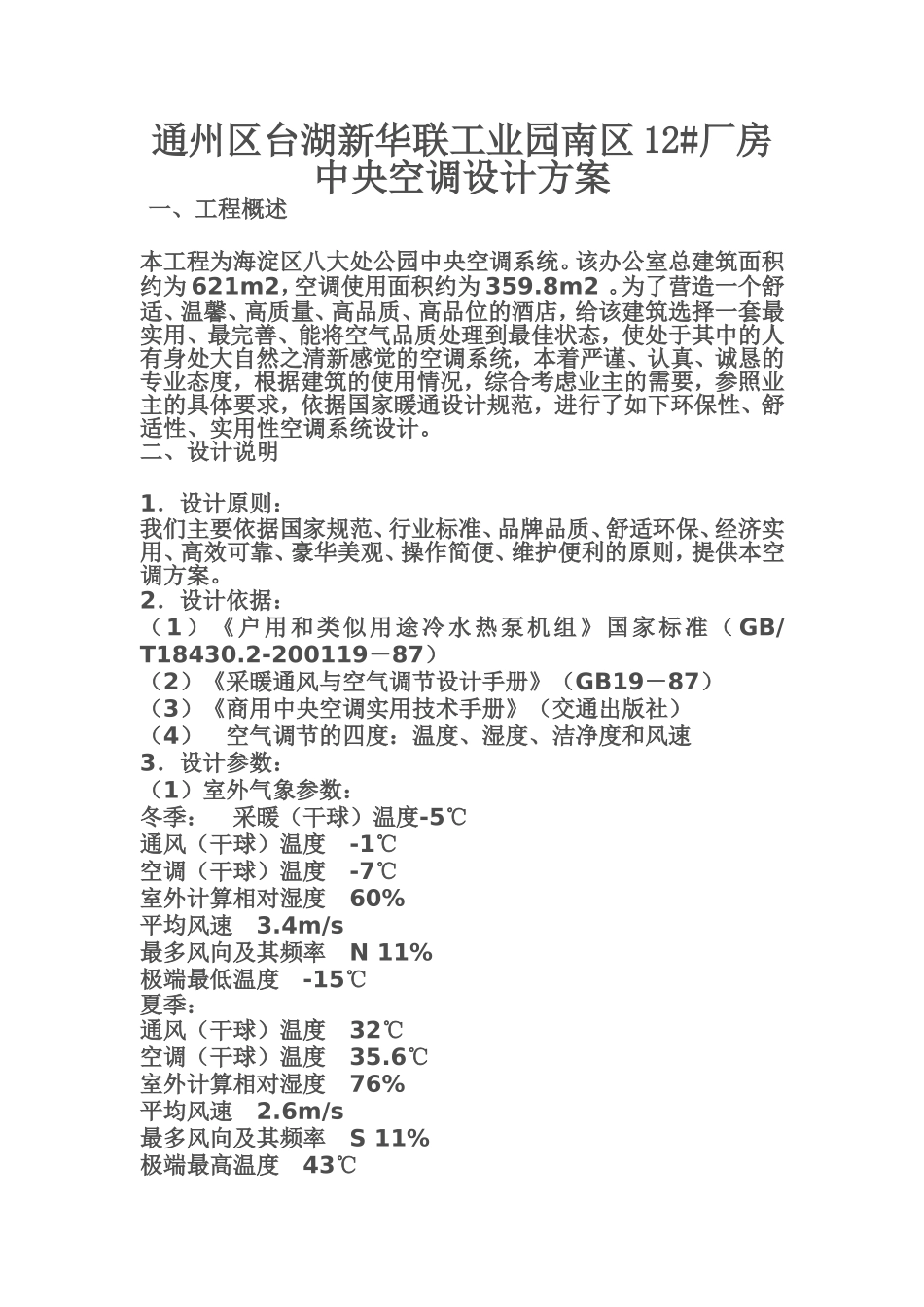

通州区台湖新华联工业园南区12#厂房中央空调设计方案一、工程概述本工程为海淀区八大处公园中央空调系统。该办公室总建筑面积约为621m2，空调使用面积约为359.8m2。为了营造一个舒适、温馨、高质量、高品质、高品位的酒店，给该建筑选择一套最实用、最完善、能将空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统，本着严谨、认真、诚恳的专业态度，根据建筑的使用情况，综合考虑业主的需要，参照业主的具体要求，依据国家暖通设计规范，进行了如下环保性、舒适性、实用性空调系统设计。二、设计说明1．设计原则：我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，提供本空调方案。2．设计依据：（1）《户用和类似用途冷水热泵机组》国家标准（GB/T18430.2-200119－87）（2）《采暖通风与空气调节设计手册》（GB19－87）（3）《商用中央空调实用技术手册》（交通出版社）（4）空气调节的四度：温度、湿度、洁净度和风速3．设计参数：（1）室外气象参数：冬季：采暖（干球）温度-5℃通风（干球）温度-1℃空调（干球）温度-7℃室外计算相对湿度60%平均风速3.4m/s最多风向及其频率N11%极端最低温度-15℃夏季：通风（干球）温度32℃空调（干球）温度35.6℃室外计算相对湿度76%平均风速2.6m/s最多风向及其频率S11%极端最高温度43℃（2）空调室内设计参数房间类型冬季夏季设计温度（℃）相对湿度（%）设计温度（℃）相对湿度（%）大厅20±2≤50%22±2≤65%多功能厅18±2≤50%26±2≤65%高级餐厅19±2≤50%26±2≤65%茶室18±2≤50%22±2≤65%高级套房19±2≤50%26±2≤65%理疗室20±2≤50%24±2≤65%三、空调方案选择1.空调系统的选择：1).家用中央家调系统的分类及比较选择a).风管机机组新风供给和冬季加湿较容易实现，初投资小，但室内机和风管占用一定的空间，对层高也有要求，且为一开全开式，各空调房间不能单独控制温度。b).水冷机各空调房间能够单独控制，运行费用低，不占用空间，各房间能单独控制，合适性较高，室内噪声低；但水系统较杂，初投资中等c).VRV空调机组运行费用小，占用空间小，室内噪声低，但安装要求高，需专业安装，若发生制冷剂渗漏，检漏较困难，且渗漏到相当浓度，会对人体造成危害。分析该办公室平面图，单独控制的区域较多，再经过以上比较选择，选用风冷热泵机组加风机盘管为最佳选择。2).为了保证向用户提供一个安全、舒适、高效、和谐的工作环境，家用中央空调应满足以下技术要求：a).冬夏能兼顾使用，冬季能制热，夏季能制冷；b).健康卫生、舒适性要好；c).效率高、节能效果好；d).自动控制要求高，操作要简捷；e).安全性要好，发生事故的破坏性要小f).安装、维护要方便；g).使用寿命长h).环境保护综合考虑以上要求，选用开利“雅居易”风冷热泵机组，该机组具体相应的特点为：a).该机组是根据北方地区的温度定制，热量差额管理功能的“全天候”风冷热泵机组，运行范围为-10℃至+46℃；板式蒸发器及内置水力模块均配有防冻电加热器，可有效保护机组在低达-10℃的气温条件下水路不发生冻结。b).机组本身为水系统，在创造舒适环境的同时，由于机组为非变频空调，没有电磁辐射，不会干扰家用电器的使用，更不会对用户的身体造成损伤；c).机组充分利用HFC-407C非共沸特性的逆流式钎焊板式换热器等，效率高，实现全年候的能量节省；d).采用专为小型风冷热泵机组优化设计的PRO-DIGLOY微电脑控制系统，用户界面友好，将简单快捷的操作与先进复杂的中央空调控制理念完美结合；e).独特的制冷回路设计：只有一只膨胀阀，采用焊接联接，消除传统设计中各种潜在泄漏点，确保机组使用寿命内不用补充价格不菲的制冷剂；f).一体化的水系统能快速地安装，包括了所有系统必要水力组件：可拆卸的视镜过滤器、高扬程的水泵、膨胀水箱、流量开关、安全阀、压力表、放气阀，以及用于整定水流量的节流阀等。真正做到安装简便，轻松搞定。g).机身外壳及热交换翅片都经过防腐蚀处理，特别适用于沿海及工业城市等空气湿度高、含盐高的地区，有效运行寿命更是高达15年。h).采用环保制冷剂HF...
