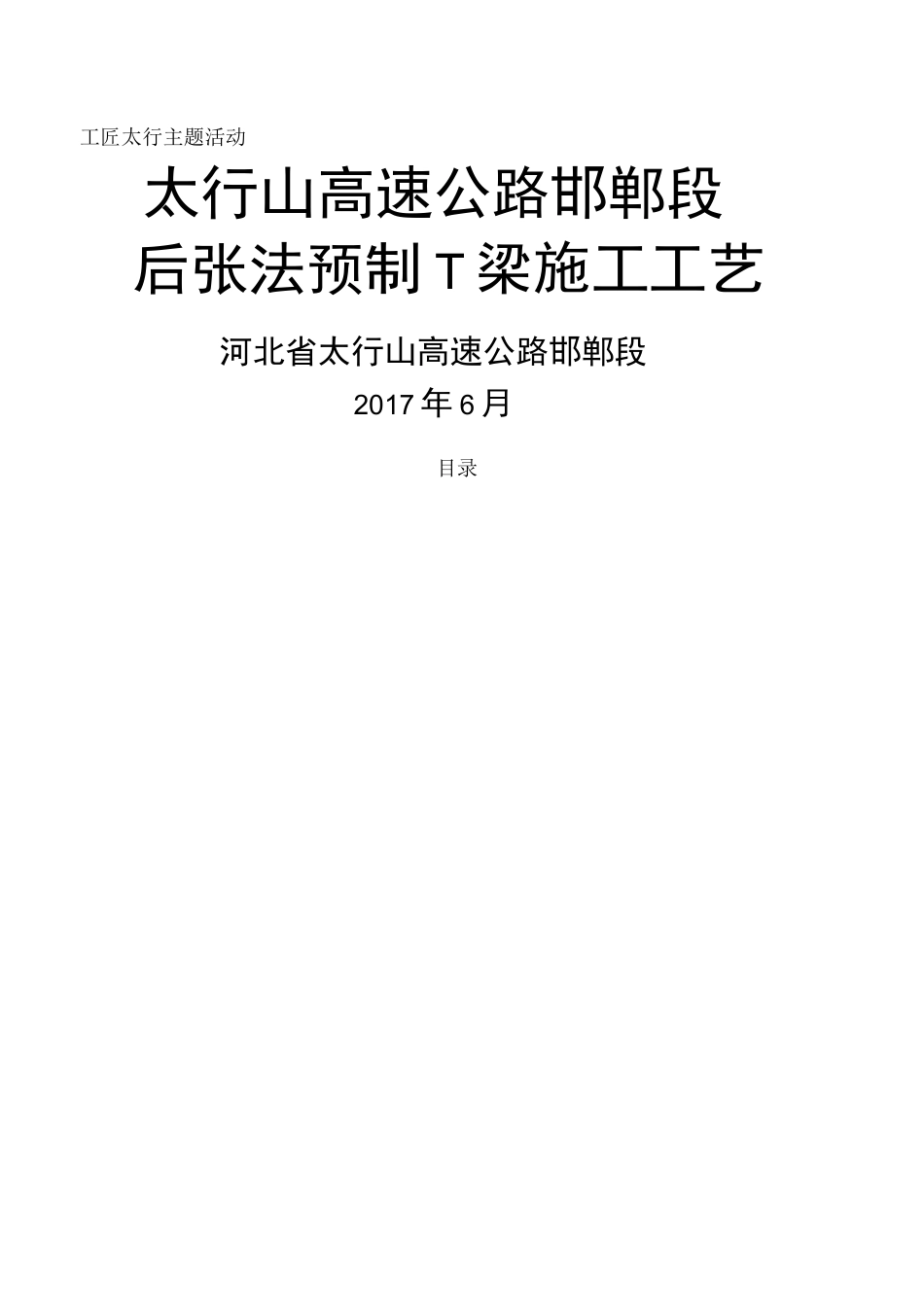

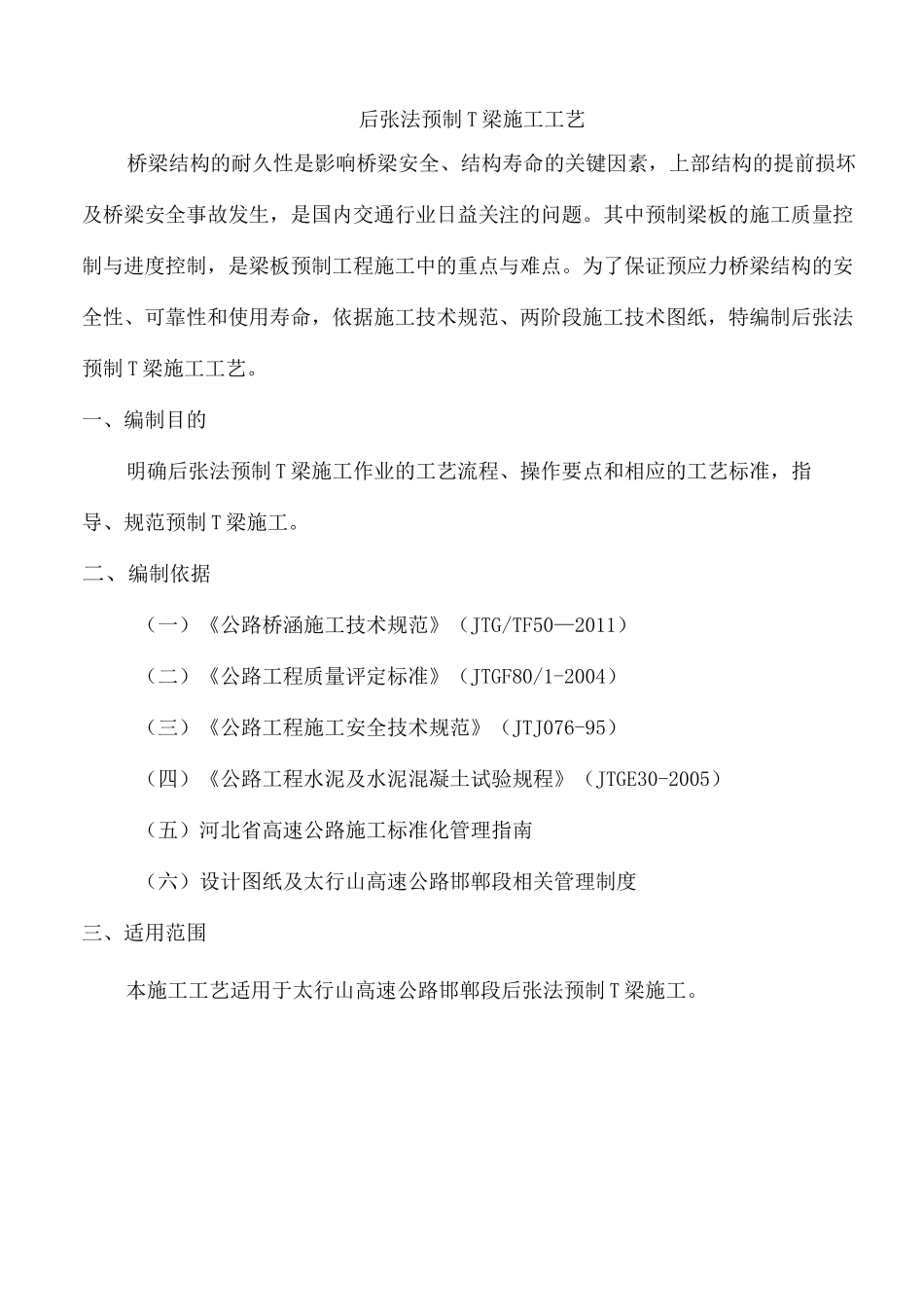

预制T梁施工工艺集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988)工匠太行主题活动太行山高速公路邯郸段后张法预制T梁施工工艺河北省太行山高速公路邯郸段2017年6月目录后张法预制T梁施工工艺桥梁结构的耐久性是影响桥梁安全、结构寿命的关键因素，上部结构的提前损坏及桥梁安全事故发生，是国内交通行业日益关注的问题。其中预制梁板的施工质量控制与进度控制，是梁板预制工程施工中的重点与难点。为了保证预应力桥梁结构的安全性、可靠性和使用寿命，依据施工技术规范、两阶段施工技术图纸，特编制后张法预制T梁施工工艺。一、编制目的明确后张法预制T梁施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范预制T梁施工。二、编制依据（一）《公路桥涵施工技术规范》（JTG/TF50—2011）（二）《公路工程质量评定标准》（JTGF80/1-2004）（三）《公路工程施工安全技术规范》（JTJ076-95）（四）《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）（五）河北省高速公路施工标准化管理指南（六）设计图纸及太行山高速公路邯郸段相关管理制度三、适用范围本施工工艺适用于太行山高速公路邯郸段后张法预制T梁施工。四、后张法预制T梁施工工艺流程图五、施工准备5.1技术准备5.1.1熟悉图纸根据现场条件、T梁数量和工期确定预制场预制台座数量、存梁区大小，结合T梁架设方案编制详细的T梁预制施工组织方案，绘制详细的预制场施工布置平面图。包括养生管线、轨道、电缆的布置等应详细标明。其次，熟悉施工图纸各项要求、说明等，绘制台座施工图。对图纸进行详细解读，了解设计意图、设计标准、设计要点，对施工中的重要施工工艺及施工关键要点进行严格控制，保证施工质量。1）对台座布局进行合理计算规划；对梁板高度、梁板宽度、吊装口位置等进行详细计算，尤其是非标准横坡位置；及边梁处在曲线段上要精确计算保证梁板质量。2）对超过20米T梁，为保证桥梁的平整，预制T梁时设置向下的反拱度，具体反拱值应在施工时先按照参考的反拱度预制一片梁并进行张拉后确定，确定反拱值时还必须考虑在存梁时间内预拱度继续发展的可能。其线形设置可采用圆曲线或抛物线。3）伸长量计算预应力筋的理论伸长量可用下式计算：AL=PL/（AE）ppp式中：P——预应力筋的平均张拉力，直线筋取张拉端的拉力（N）；pL预应力筋的长度（mm）；A预应力筋的截面面积（mm2）；pE——预应力筋的弹性模量（MPa）。p5.2机具准备5.2.1龙门吊准备1）根据预制场宽度要求设置龙门跨径。2）根据每片T梁自重设计龙门起重重量。5.2.2张拉机具的准备1）张拉机具应与锚具配套使用，应在使用前进行检查和校验。千斤顶与压力表应配套校验，以确定张拉力与压力表读数之间的关系曲线。所用压力表的精度不宜低于1.0级。2）根据设计张拉力的大小选择千斤顶的吨位、行程以及与之配套的高压油泵和油表。由于施加到梁体上的预应力值的准确性对预应力梁的质量至关重要，因此张拉前必须将张拉机具送至有资格检定的单位进行校验；使用超过300次或半年后，或拆修更换配件、意外碰振时，必须重新校验。5.2.3振捣机具的准备1）附着式振捣器的准备，应根据模板的整体刚度、钢板的厚度选用合适功率的振捣器。如钢板为5mm厚，可采用2.2KW附着式振捣器。为避免、减少预制T梁马蹄处气泡较多的缺陷，采用高频附着式振捣器。2）插入式振捣器采用普通较常用的50型配合30型振捣器。3）梁板顶面采用平板式振捣器进行收面，防止梁板顶面裂缝的产生。5.2.4其他机具准备：钢筋加工、定型模板、混凝土拌和运输、养生压浆、安全设施、试验等。5.3材料准备5.3.1钢筋原材料准备1）钢筋应具备原制作厂的质量证明书，运到工地后，按规范要求进行抽样检查。2）II级钢筋如采用电弧搭接焊，单面焊缝＞10d,双面焊缝＞5d,焊缝平顺饱满，不得夹杂焊渣，并按规定提取试样，做拉力和冷弯试验，焊缝质量应符合有关规定。3）气温较低时钢筋焊接，其环境温度不宜低于5°C。4）加工成型的钢筋应堆放在防雨棚中，并加以标志，以防混用。5.3.2水泥、外掺剂、砂石原材料准备1）水泥选用42.5级以上级别水泥，且具备较高的稳定性，各项指标合格。水泥、外掺剂的检...
