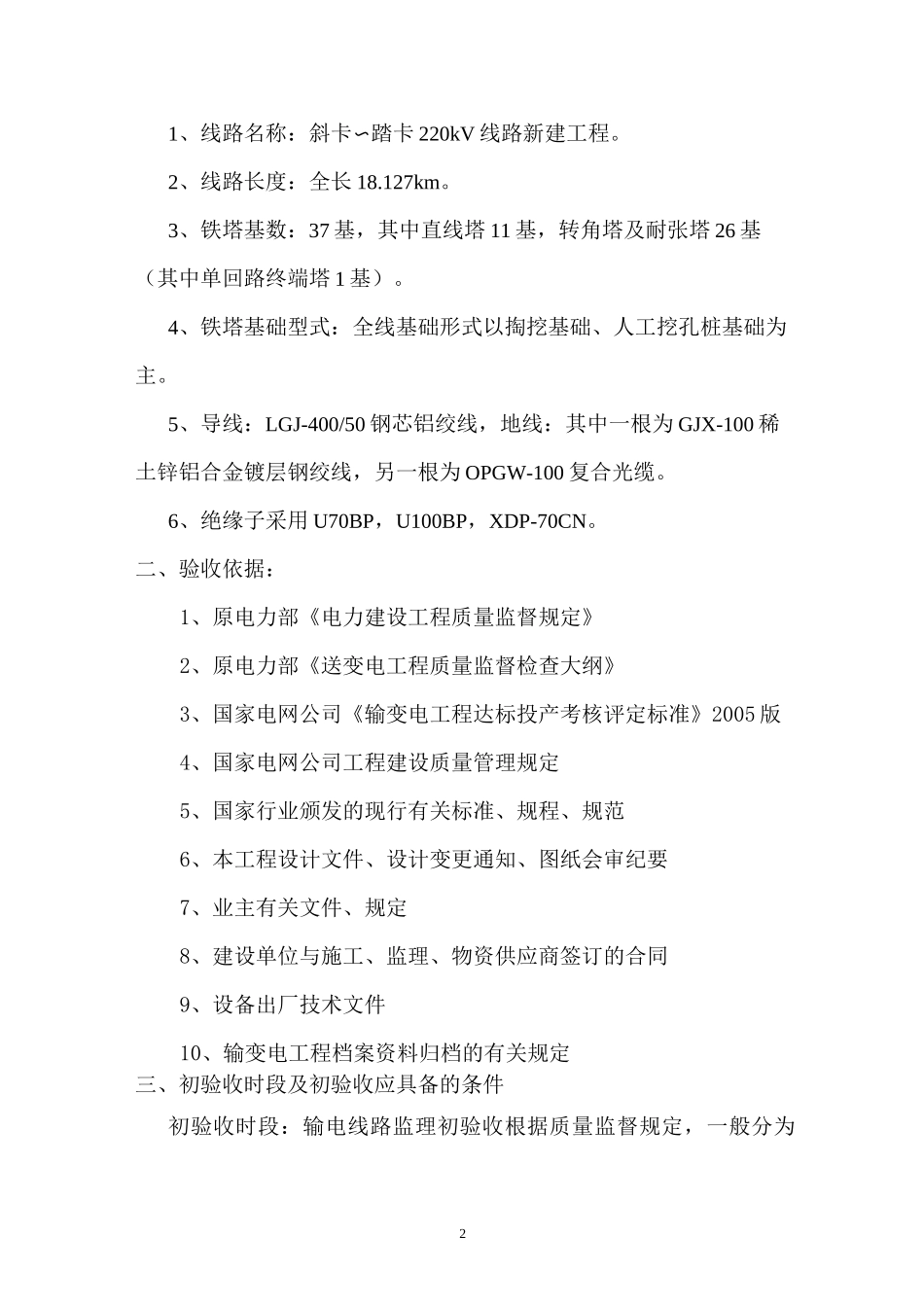

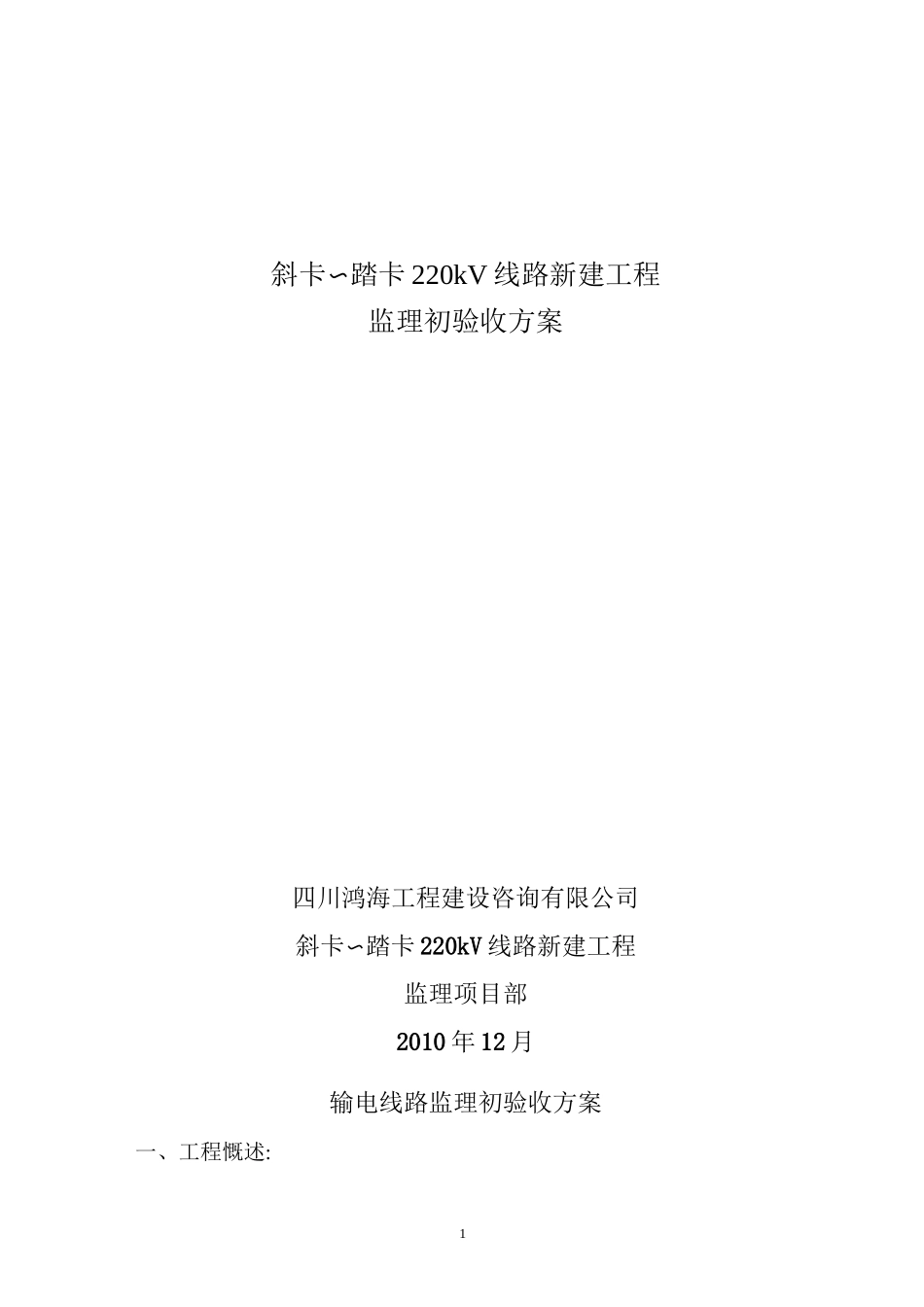

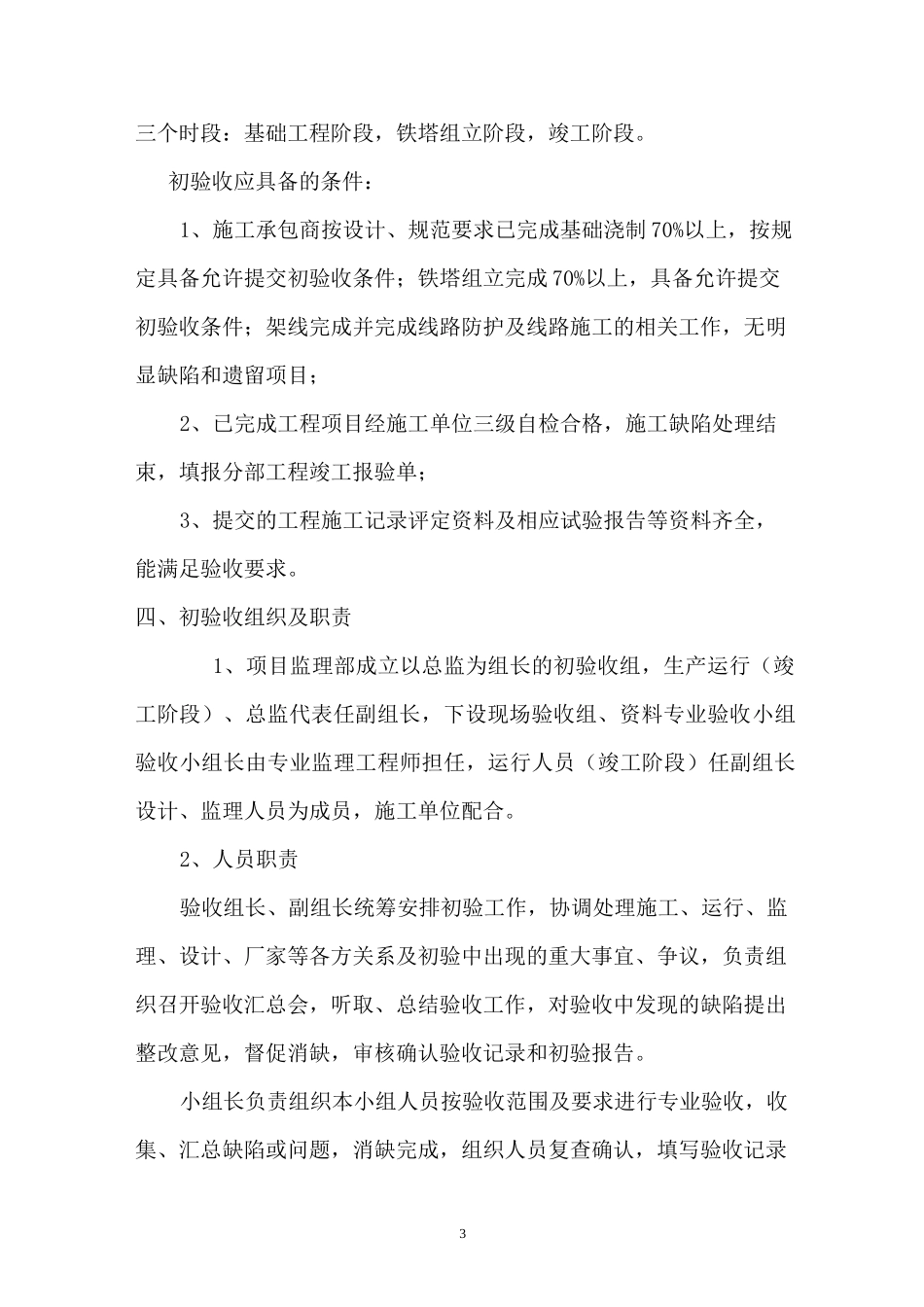

1斜卡〜踏卡220kV线路新建工程监理初验收方案四川鸿海工程建设咨询有限公司斜卡〜踏卡220kV线路新建工程监理项目部2010年12月输电线路监理初验收方案一、工程慨述:21、线路名称：斜卡〜踏卡220kV线路新建工程。2、线路长度：全长18.127km。3、铁塔基数：37基，其中直线塔11基，转角塔及耐张塔26基（其中单回路终端塔1基）。4、铁塔基础型式：全线基础形式以掏挖基础、人工挖孔桩基础为主。5、导线：LGJ-400/50钢芯铝绞线，地线：其中一根为GJX-100稀土锌铝合金镀层钢绞线，另一根为OPGW-100复合光缆。6、绝缘子采用U70BP，U100BP，XDP-70CN。二、验收依据：1、原电力部《电力建设工程质量监督规定》2、原电力部《送变电工程质量监督检查大纲》3、国家电网公司《输变电工程达标投产考核评定标准》2005版4、国家电网公司工程建设质量管理规定5、国家行业颁发的现行有关标准、规程、规范6、本工程设计文件、设计变更通知、图纸会审纪要7、业主有关文件、规定8、建设单位与施工、监理、物资供应商签订的合同9、设备出厂技术文件10、输变电工程档案资料归档的有关规定三、初验收时段及初验收应具备的条件初验收时段：输电线路监理初验收根据质量监督规定，一般分为3三个时段：基础工程阶段，铁塔组立阶段，竣工阶段。初验收应具备的条件：1、施工承包商按设计、规范要求已完成基础浇制70%以上，按规定具备允许提交初验收条件；铁塔组立完成70%以上，具备允许提交初验收条件；架线完成并完成线路防护及线路施工的相关工作，无明显缺陷和遗留项目；2、已完成工程项目经施工单位三级自检合格，施工缺陷处理结束，填报分部工程竣工报验单；3、提交的工程施工记录评定资料及相应试验报告等资料齐全，能满足验收要求。四、初验收组织及职责1、项目监理部成立以总监为组长的初验收组，生产运行（竣工阶段）、总监代表任副组长，下设现场验收组、资料专业验收小组验收小组长由专业监理工程师担任，运行人员（竣工阶段）任副组长设计、监理人员为成员，施工单位配合。2、人员职责验收组长、副组长统筹安排初验工作，协调处理施工、运行、监理、设计、厂家等各方关系及初验中出现的重大事宜、争议，负责组织召开验收汇总会，听取、总结验收工作，对验收中发现的缺陷提出整改意见，督促消缺，审核确认验收记录和初验报告。小组长负责组织本小组人员按验收范围及要求进行专业验收，收集、汇总缺陷或问题，消缺完成，组织人员复查确认，填写验收记录4和验收报告。小组副组长负责本小组验收人员召集、管理、组织验收工作，提出缺陷问题，消缺完成，参与复查、确认。小组成员在小组长领导下，具体负责本专业范围内的验收和消缺复查工作。小组配合人员全面配合本小组验收工作，包括施工资料提供、工器具准备、后勤、具体作业等。五、初验收范围1、基础初验收阶段：现场部分：各型铁塔整基铁塔基础中心与中心桩的位移，基础根开及对角线尺寸，基础顶面或插入角钢操平印记间相对高差，整基基础扭转，立柱断面尺寸，同组地脚螺栓中心对立柱中心偏移，地脚螺栓露出混凝土面高度；设计的挡土墙、护坡、排水沟等土工建筑。接地装置的埋设、焊接。资料部分：基础施工方案措施或基础施工作业指导书；施工记录，隐蔽工程验收记录，各类试验报告，三级质检，以及施工的相关技术文件（包括强制性条文执行检查记录）。灌注桩检测报告。2、铁塔组立初验收阶段：现场部分：铁塔用材规格及数量，检查各型铁塔组立后的结构倾斜（转角终端塔向受力反方向倾斜、直线塔结构倾斜）、主材弯曲、螺栓穿向及紧固情况，螺栓与构件面接触及出扣情况，螺栓放松、防盗及脚钉安装，接地装置与铁塔的连接情况。资料部分：铁塔出厂合格证明文件及相关试验报告，铁塔组立施5工方案措施或铁塔组立作业指导书，，施工记录，三级质检及相关技术文件（包括强制性条文执行检查记录）。3、竣工初验收阶段：现场部分：导线、地线弛度，导线、地线接头，电气距离，导线地线磨损及修补，附件安装，施工工艺。线路防护工程及护坡等项目的施工情况。资料部分：导线地线出厂技术文件及压接试验报告，金具出厂技术文件，施工记录，强制性条文执行记录...
