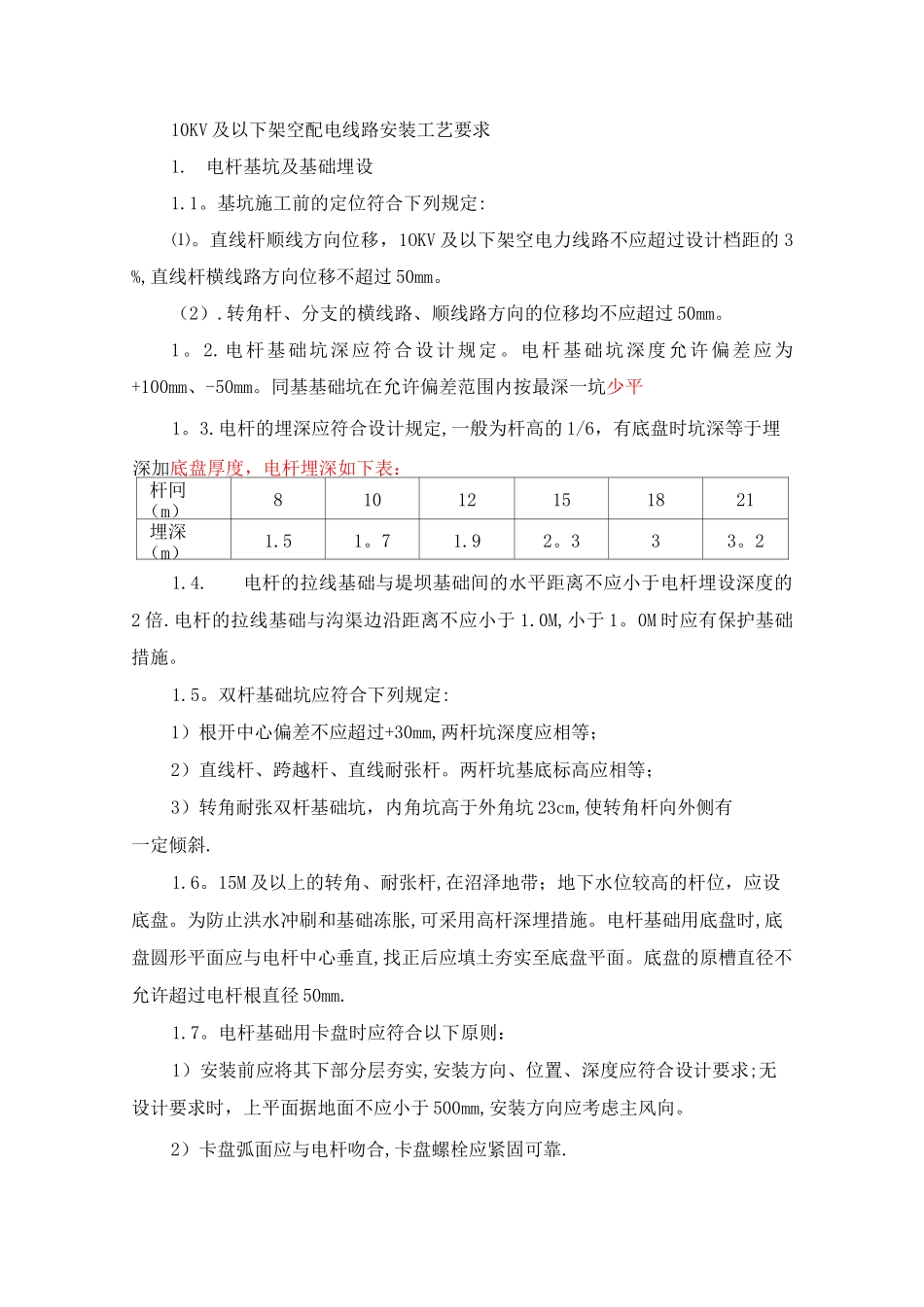

10KV及以下架空配电线路安装工艺要求1.电杆基坑及基础埋设1.1。基坑施工前的定位符合下列规定:⑴。直线杆顺线方向位移，1OKV及以下架空电力线路不应超过设计档距的3%,直线杆横线路方向位移不超过50mm。（2）.转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。1。2.电杆基础坑深应符合设计规定。电杆基础坑深度允许偏差应为+100mm、-50mm。同基基础坑在允许偏差范围内按最深一坑少平1。3.电杆的埋深应符合设计规定,一般为杆高的1/6，有底盘时坑深等于埋深加底盘厚度，电杆埋深如下表：杆冋（m）81012151821埋深（m）1.51。71.92。333。21.4.电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的2倍.电杆的拉线基础与沟渠边沿距离不应小于1.0M,小于1。0M时应有保护基础措施。1.5。双杆基础坑应符合下列规定:1）根开中心偏差不应超过+30mm,两杆坑深度应相等；2）直线杆、跨越杆、直线耐张杆。两杆坑基底标高应相等；3）转角耐张双杆基础坑，内角坑高于外角坑23cm,使转角杆向外侧有一定倾斜.1.6。15M及以上的转角、耐张杆,在沼泽地带；地下水位较高的杆位，应设底盘。为防止洪水冲刷和基础冻胀,可采用高杆深埋措施。电杆基础用底盘时,底盘圆形平面应与电杆中心垂直,找正后应填土夯实至底盘平面。底盘的原槽直径不允许超过电杆根直径50mm.1.7。电杆基础用卡盘时应符合以下原则：1）安装前应将其下部分层夯实,安装方向、位置、深度应符合设计要求;无设计要求时，上平面据地面不应小于500mm,安装方向应考虑主风向。2）卡盘弧面应与电杆吻合,卡盘螺栓应紧固可靠.3）12m及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘；15M及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。1。8.基坑回填土应符合下列规定：1）土块应打碎。2）10KV及以下架空电力线路基坑每回填30cm应夯实一次。3）松软土质的基坑，回填土时应增加夯实次数或采取加固措施。4）回填土后的电杆基础宜设防沉土层。土层上部面积不宜小于坑口面积；堆土高度应超出地面30cm。2、电杆组立与绝缘子安装2。1。单电杆立好后应正直，架线后位置偏差应符合下列规定：⑴直线杆各方向位移不应大于50mm。⑵转角杆向外角平分线位移不应大于150mm。⑶分支杆向拉线侧位移100mm。⑷终端杆立好后，应向拉线侧位移100mm200mm，紧线后不应向受力侧倾斜。2。2。以螺栓连接的构件应符合下列规定：⑴螺栓应与构件面垂直，螺头平面与构件间不应有间隙。⑵螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺扣；双螺母可与螺母相平。⑶当必须加垫圈时，每端垫圈不应超过2个。2。3。螺栓的穿入方向应符合下列规定:（1）对立体结构:水平方向由内向外垂直方向由下向上.（2）对平面结构:顺线路方向，双面构件内由向外，单面构件由送电侧穿入或按统一方向，横线路方向，两侧由内向外，中间由左向右（面向受电侧）或按统一方向；垂直方向，由下向上。2.4。线路单横担的安装，直线杆应装于受电侧；分支杆、转角杆（下）及终端杆应装于拉线侧。2。5。横担安装应平正，安装偏差应符合下列规定:（1）横担端部上下左右歪斜不应大于20mm；（2）上层横担准线与杆顶距离应为150mm一200mm;（3）双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/10002.6。同杆架设的双回线或多回线横担间的垂直距离不应小于下表:导线排列直线杆（mm）转角或分支杆（mm）高压与高压800距上担450/600距下担高压与低压12001000低压与低压6003003、拉线安装3.1。拉线的设置与要求：1）普通拉线:终端杆、转角杆、分支杆使用普通拉线;2）30°以内的转角杆设合力拉线，合力拉线设在外角的平分线上；3）30°以上的转角杆拉线应按线路方向分设，每条拉线应向外角角平分线方向位移0。5m1。0m；4）终端杆拉线应设在线路中心线的延长线上；5）防风拉线设在电杆两侧，拉线与线路水平角应为90°;6）拉线与电杆夹应为45°，受地形限制时不应小于30°；7）水平拉线（过道拉线）:水平拉线过道使用时，拉线跨道部分与路面的垂直距离不小于6M,拉线副柱处对地距离不小于4.5M,水平拉线副柱宜采用底盘,并向道边倾斜10°20°,尾线设在水平拉线上方距杆顶250mm处，斜拉...
