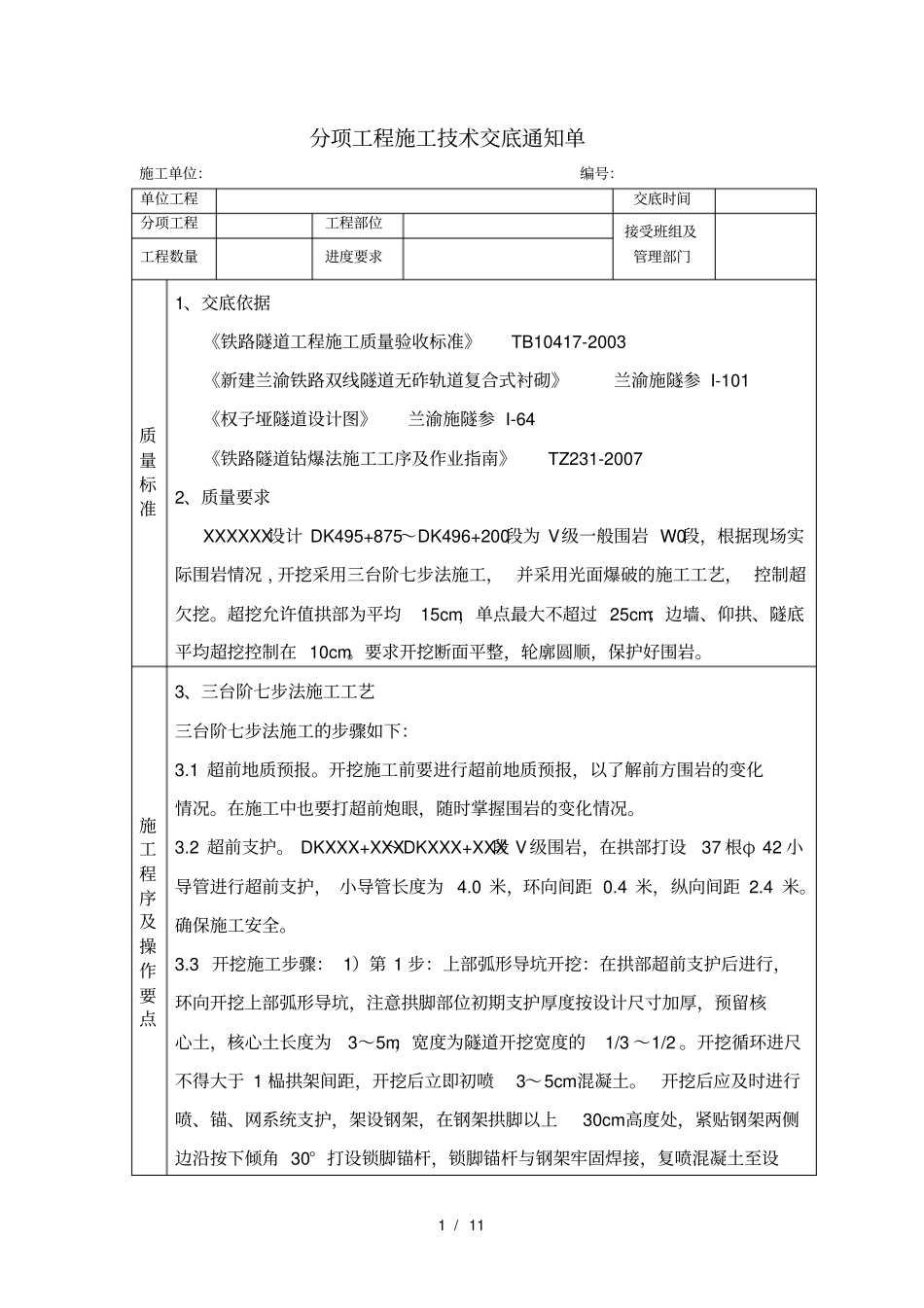

1/11分项工程施工技术交底通知单施工单位：编号：单位工程交底时间分项工程工程部位接受班组及管理部门工程数量进度要求质量标准1、交底依据《铁路隧道工程施工质量验收标准》TB10417-2003《新建兰渝铁路双线隧道无砟轨道复合式衬砌》兰渝施隧参I-101《权子垭隧道设计图》兰渝施隧参I-64《铁路隧道钻爆法施工工序及作业指南》TZ231-20072、质量要求XXXXXX设计DK495+875～DK496+200段为V级一般围岩W0段，根据现场实际围岩情况,开挖采用三台阶七步法施工，并采用光面爆破的施工工艺，控制超欠挖。超挖允许值拱部为平均15cm，单点最大不超过25cm；边墙、仰拱、隧底平均超挖控制在10cm。要求开挖断面平整，轮廓圆顺，保护好围岩。施工程序及操作要点3、三台阶七步法施工工艺三台阶七步法施工的步骤如下：3.1超前地质预报。开挖施工前要进行超前地质预报，以了解前方围岩的变化情况。在施工中也要打超前炮眼，随时掌握围岩的变化情况。3.2超前支护。DKXXX+XXX～DKXXX+XXX段V级围岩，在拱部打设37根φ42小导管进行超前支护，小导管长度为4.0米，环向间距0.4米，纵向间距2.4米。确保施工安全。3.3开挖施工步骤：1）第1步：上部弧形导坑开挖：在拱部超前支护后进行，环向开挖上部弧形导坑，注意拱脚部位初期支护厚度按设计尺寸加厚，预留核心土，核心土长度为3～5m，宽度为隧道开挖宽度的1/3～1/2。开挖循环进尺不得大于1榀拱架间距，开挖后立即初喷3～5cm混凝土。开挖后应及时进行喷、锚、网系统支护，架设钢架，在钢架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土至设2/11施工程序及操作要点计厚度。2）第2、3步：左、右侧中台阶开挖：每循环开挖进尺不得大于1榀拱架间距，左、右侧台阶开挖面前后错开2～3m，开挖后立即初喷3～5cm混凝土封闭围岩，及时进行喷、锚、网系统支护，接长钢架，在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。3）第4、5步：左、右侧下台阶开挖：每循环开挖进尺不得大于1榀拱架间距，左、右侧台阶开挖面前后错开2～3m，开挖后立即初喷3～5cm混凝土封闭围岩，及时进行喷、锚、网系统支护，接长钢架，在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚杆，锁脚锚杆与钢架牢固焊接，复喷混凝土至设计厚度。4）第6步：开挖上、中、下台阶预留核心土，各台阶分别开挖预留的核心土，开挖进尺与之前各台阶循环进尺相同。5）第7步：开挖隧底：每循环开挖长度不得大于3m，开挖后及时施作仰拱初期支护，完成隧底开挖、初期支护循环后，及时施作仰拱及仰拱回填。为了不影响车辆进出，采用栈桥过渡方案。3/11施工程序及操作要点三台阶七步法工艺流程图如下图1所示4、光面爆破施工方法4.1光面爆破工艺流程为了控制良好的爆破效果控制超欠挖，此段开挖采用光面爆破的施工方法。4/11施工程序及操作要点光面爆破的施工步骤如下图2所示4.2光面爆破参数的选择4.2.1根据爆破开挖施工设计参考书，结合围岩情况，炸药选用2号岩石乳化炸药，单卷重量200g。使用非电毫秒雷管进行爆破。4.2.2爆破机械设备中，共配备20台湿式凿岩机。掏槽眼采用直径为φ45mm的钻头，其他采用φ40mm的钻头。图2光面爆破施工工艺流程图没达标4.3光面爆破施工技术4.3.1放样布眼钻眼前，测量人员要用全站仪放出开挖面的中线和轮廓线并用红铅油准确绘出，逐个标出炮眼位置，其误差不得超过5cm。每次测量放线的同时，对上钻眼清孔装药联起爆网络起爆通风光爆效果检查继续实施放样布眼定位开眼修改爆破设计地质调查初步爆破方光爆参数选掏槽眼设计周边眼设计5/11施工程序及操作要点次爆破断面进行检查，利用《隧道开挖断面量测系统》对测量数据进行处理，及时调整爆破参数，以达最佳爆破效果。4.3.2钻眼按炮眼布置图正确钻孔，对于掏槽眼和周边眼的钻眼精度要求比其它眼要高，误差要控5cm以内。钻工要熟悉炮眼布置图，严格按钻爆设计实施。定人定位，周边眼、掏槽眼由经验丰富的司钻工司钻，以确保周边眼有准确的外插角（眼深小于3m时，外插角小于3°），尽可能使...
