三峡大坝裂缝处理VIP专享VIP免费

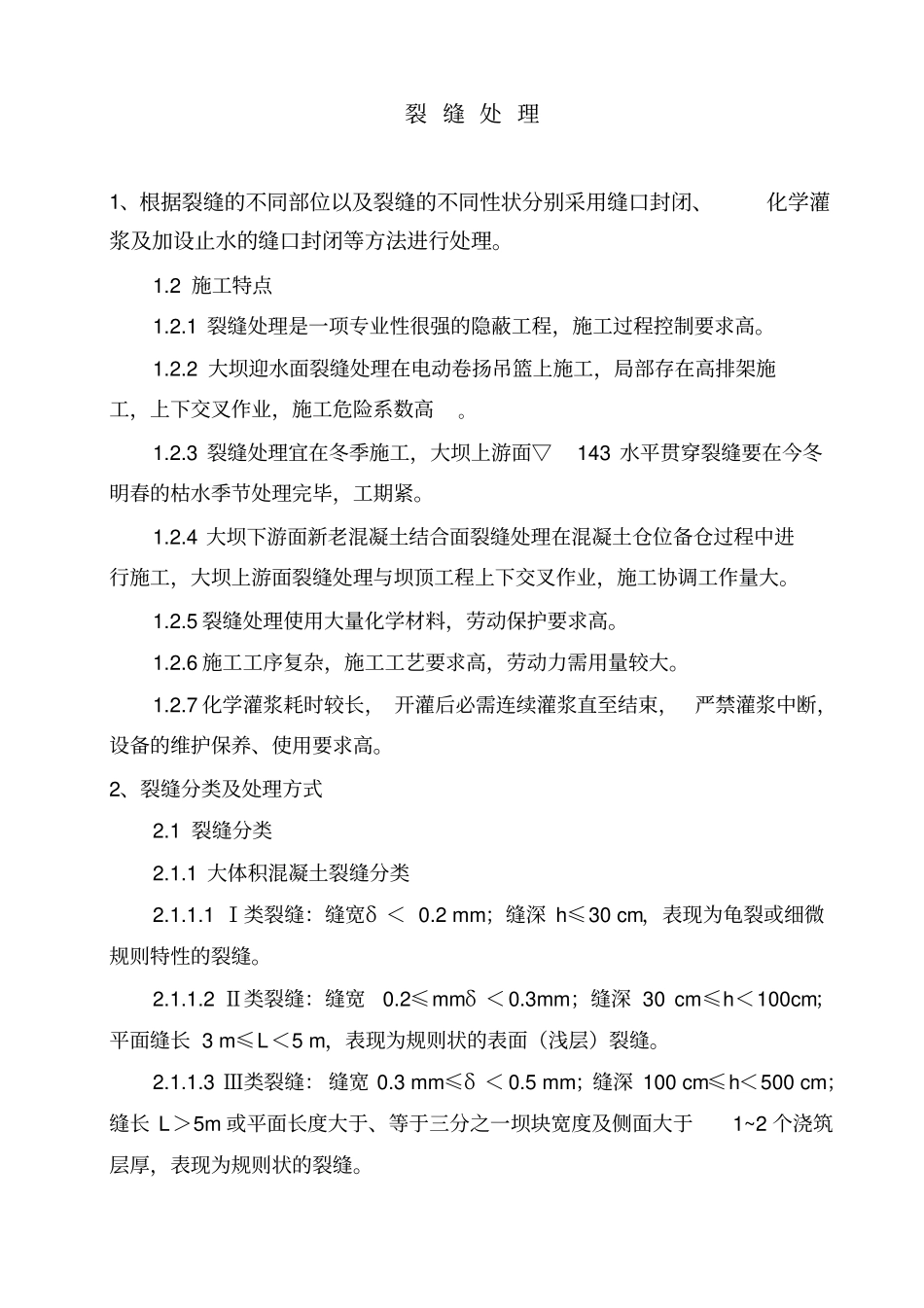

裂缝处理1、根据裂缝的不同部位以及裂缝的不同性状分别采用缝口封闭、化学灌浆及加设止水的缝口封闭等方法进行处理。1.2施工特点1.2.1裂缝处理是一项专业性很强的隐蔽工程，施工过程控制要求高。1.2.2大坝迎水面裂缝处理在电动卷扬吊篮上施工，局部存在高排架施工，上下交叉作业，施工危险系数高。1.2.3裂缝处理宜在冬季施工，大坝上游面▽143水平贯穿裂缝要在今冬明春的枯水季节处理完毕，工期紧。1.2.4大坝下游面新老混凝土结合面裂缝处理在混凝土仓位备仓过程中进行施工，大坝上游面裂缝处理与坝顶工程上下交叉作业，施工协调工作量大。1.2.5裂缝处理使用大量化学材料，劳动保护要求高。1.2.6施工工序复杂，施工工艺要求高，劳动力需用量较大。1.2.7化学灌浆耗时较长，开灌后必需连续灌浆直至结束，严禁灌浆中断，设备的维护保养、使用要求高。2、裂缝分类及处理方式2.1裂缝分类2.1.1大体积混凝土裂缝分类2.1.1.1Ⅰ类裂缝：缝宽δ＜0.2mm；缝深h≤30cm，表现为龟裂或细微规则特性的裂缝。2.1.1.2Ⅱ类裂缝：缝宽0.2≤mmδ＜0.3mm；缝深30cm≤h＜100cm；平面缝长3m≤L＜5m，表现为规则状的表面（浅层）裂缝。2.1.1.3Ⅲ类裂缝：缝宽0.3mm≤δ＜0.5mm；缝深100cm≤h＜500cm；缝长L＞5m或平面长度大于、等于三分之一坝块宽度及侧面大于1~2个浇筑层厚，表现为规则状的裂缝。2.1.1.4Ⅳ类裂缝：缝宽δ≥0.5mm；缝深h＞5m；侧（立）面长度L＜5m，平面上贯穿全坝段的贯穿裂缝。2.1.2钢筋混凝土裂缝分类2.1.2.1Ⅰ类裂缝：表面缝宽δ＜0.2mm；缝长0.5m≤L＜1m；缝深h≤30cm，表现为规律性较差的裂缝。2.1.2.2Ⅱ类裂缝：表面缝宽0.2≤δ＜0.3；缝长1m≤L＜2m；缝深30cm≤h＜100cm且不超过结构厚度1/4的裂缝。2.1.2.3Ⅲ类裂缝：表面缝宽0.3≤δ＜0.4mm；缝长2m≤L＜4m；缝深100cm≤h＜200cm且不超过结构厚度1/2的裂缝。2.1.2.4Ⅳ类裂缝：表面缝宽δ≥0.4mm；缝长L≥4m；缝深h≥200或将结构裂穿大于2/3结构厚度的裂缝。2.2裂缝处理方式2.2.1.1Ⅰ类裂缝：不作处理。2.2.1.2Ⅱ类裂缝：视裂缝所在部位和裂缝性状作浅层化学灌浆或作缝口封闭处理。2.2.1.3Ⅲ、Ⅳ类裂缝：进行化学灌浆。2.2.1.4在所有进行灌浆处理的裂缝处，大坝加高混凝土内需设置φ25~φ36并缝钢筋。2.2.2钢筋混凝土裂缝处理2.2.2.1Ⅰ类裂缝：对处在侵蚀环境中的Ⅰ类裂缝作缝口封闭处理。2.2.2.2Ⅱ类裂缝：作缝口封闭处理。2.2.2.3Ⅲ、Ⅳ类裂缝：进行缝口封闭、缝内化学灌浆处理。2.2.3大坝迎水面裂缝处理2.2.3.1Ⅰ类裂缝：对处在止水附近的Ⅰ类裂缝作缝口封闭处理。2.2.3.2Ⅱ类裂缝：作缝口封闭处理，处在止水附近的Ⅱ类裂缝的处理方式与Ⅲ类裂缝相同。2.2.3.3Ⅲ、Ⅳ类裂缝：进行加设止水的缝口封闭、缝内化学灌浆处理。3、施工程序根据裂缝处理的不同方式，对裂缝处理的程序具体如下：3.1缝口封闭处理缝口封闭型裂缝处理流程见图3-1图3-1缝口封闭型裂缝处理流程图3.2缝口封闭、缝内化学灌浆处理缝口封闭、缝内化学型裂缝处理流程见图3-2漏气裂缝检查表面处理贴嘴、埋管封缝试气凿槽灌浆裂缝检查表面处理凿槽回填砂浆养护图3-2缝口封闭、缝内化学型裂缝处理流程图3.3加设止水的缝口封闭、缝内化学灌浆处理加设止水的缝口封闭、缝内化学型裂缝处理流程见图3-3漏气回填砂浆养护裂缝检查表面处理贴嘴、埋管封缝试气凿槽嵌填止水材料灌浆粘贴氯丁橡胶片粘贴防渗盖片锚筋施工钢筋施工图3-3加设止水的缝口封闭、缝内化学型裂缝处理流程图4、施工工艺4.1缝口封闭处理4.1.1裂缝检查用高压水冲洗混凝土表面，人工检查，对裂缝位置、形状、走向、缝长、缝宽及缝面是否渗水等作好记录，缝长由钢卷尺测得，缝宽由读数放大镜测得。按1：100的比例详细描绘在方格纸上。4.1.2表面处理将裂缝两侧各10cm宽的混凝土表面浮渣及油污等清除干净，打磨后，用高压水将缝面冲洗干净。4.1.3凿槽采用人工凿契形槽，槽壁面与槽侧面夹角15~30。，槽口宽6~8cm，槽深8~10cm，用高压水将缝面冲洗干净。4.1.4砂浆回填预缩砂浆由人工配料，砂浆搅拌机拌和，回填前在槽内涂刷一道水灰比为1：0.5的浓水泥浆。回填时用木棰拍打捣实至表面出现少量浆液后用抹子收平至与混...
