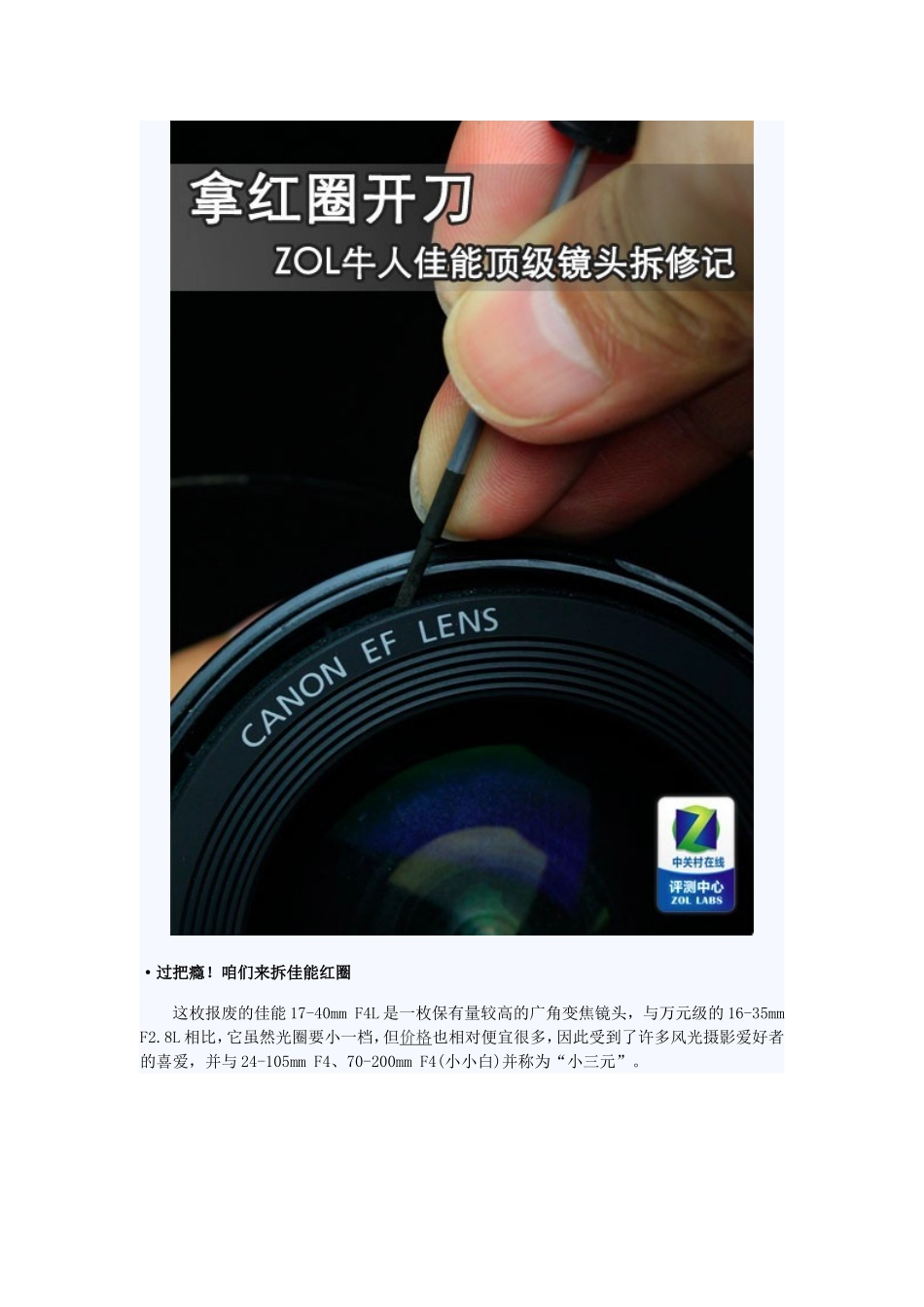

拿红圈开刀ZOL牛人佳能顶级镜头拆修记作者：中关村在线高卓鹏前段时间笔者曾写过一篇拆修尼康18-55mm镜头的文章，这枚“狗头”结构相对简单，做工亦不能跟头顶红圈、金圈的高端镜头相提并论，因此很多朋友看了之后都觉得意犹未尽。前不久，笔者在ZOL办公区某个柜子里找到一支报废的佳能17-40mmF4L镜头，顿时两眼放光心生邪念，红圈啊！环形USM超声波马达啊！5000多块啊……反正是报废的，要不，拆拆看？·过把瘾！咱们来拆佳能红圈这枚报废的佳能17-40mmF4L是一枚保有量较高的广角变焦镜头，与万元级的16-35mmF2.8L相比，它虽然光圈要小一档，但价格也相对便宜很多，因此受到了许多风光摄影爱好者的喜爱，并与24-105mmF4、70-200mmF4(小小白)并称为“小三元”。待拆的佳能17-40mmF4L镜头既然是头顶红圈的L级镜头，佳能17-40mmF4L在做工及用料方面都不会让人失望，不仅拥有良好的防尘防水性能，而且由于配备了环形USM超声波马达，该镜头亦拥有对焦迅速而且宁静等特点。在开始拆解之前，我们先来看看该镜头的完整外观。点击温习：砖头复活记编辑拆修尼康18-55mm镜头为什么拆？因为对焦有问题即将被笔者拆解的这枚佳能17-40mmF4L镜头，在对焦方面出现了不小的问题，焦距刻度窗口显示该镜头无法在最近对焦距离（0.28m）至1m左右范围内对焦，并且在旋转手动对焦环时，手感非常生涩，感觉里面似乎被什么东西卡住了，已经无法正常使用。笔者拆解该镜头的目的，除了与大家一起开开眼界之外，也有寻机将其修复的想法。当然，笔者毕竟不是专业人士，能否修好还得看运气。对焦有问题的佳能17-40mmF4L镜头从外观看并没有明显的损伤，表面覆盖着油润的“包浆”镜头细节特写，红色LOGO代表环形USM超声波马达高贵的红圈，不仅用着爽，拆起来应该也会很过瘾漂亮的镀膜，使用77mm滤镜富有“包浆”质感的手动/自动对焦模式拨杆镜头焦距刻度窗口，显示此镜头已丧失近距拍摄能力变焦环特写金属屁股，比塑料屁股耐用多了镜头后桶内有细密的黑色植绒，能有效吸光防反射金属卡口外侧有一圈密封橡胶垫（缺了个小口），可有效防尘防水滴从外观就能看出，这枚佳能17-40mmF4L镜头可谓饱经沧桑，尽管镜身表面已被磨得光滑油润，但整体结构依然非常牢靠，没有任何松散的感觉。笔者仔细观察发现，该镜头除了后端密封橡胶垫上有一个小缺口之外，其他地方几乎完好无损，在认可佳能L镜头做工的同时，笔者不禁纳闷，是什么原因造成其对焦失灵的呢？下面，我们正式开拆（兴奋！）。提示：试试“←→”可以实现快速翻页上一页12345...11下一页开始拆解，从镜头卡口处入手·开始拆解，从镜头卡口处入手拆解这枚佳能17-40F4L镜头，用到的工具非常简单，只需要一把小号的十字改锥就可以一拆到底。首先，该从哪里下手呢？当然是哪里有螺丝，就先拆哪里。纵观镜头全身，只有金属卡口处有着几颗显眼的螺丝，咱们就从这里开始。镜头卡口上有4颗螺丝将这4颗螺丝一一拆下卡口内圈有一个黑色的小片儿，由三颗螺丝固定着，其作用未知拧下螺丝，将这个不知何用的小黑片儿拆下在镜头卡口的内侧，有一个黑色的小片儿，由三颗螺丝固定在镜头最后端，笔者研究半天也没搞清楚它是干什么用的。拆下这个小片，再拧下金属卡口上的4颗螺丝，按道理来说，金属卡口应该就可以拆下来了，但笔者尝试了半天，金属卡口依然纹丝不动，莫非拆解过程还没开始就只能到此结束？！这也太丢脸了吧。还好天无绝人之路，在镜头卡口的内侧，靠近触点的地方，笔者终于找到了两颗不起眼的小螺丝。在金属卡口的内侧，隐藏着两颗小螺丝，拆下拆下两个隐蔽的小螺丝之后，金属卡口依然没办法轻松的拆下来，轻轻的将之抬起观察，发现金属卡口、触点及塑料材质的黑色底盖依然紧密的连成一个整体，并且由触点下方连接主板的排线牵绊着，无法取下，采用暴力的话只能让镜头彻底报废，这可比找螺丝困难多了。将塑料材质的黑色底盖撬下来打着电筒，从撬开的细缝里往里看，笔者发现黑色后盖是通过四个卡扣扣在金属卡口内侧的，在黑色底盖表面及未知小片儿上方印刷的四个白色箭头标记了它们各自的位置。笔者小心的将螺丝刀伸进布满排线的缝隙中，慢慢的将黑色后盖的四个卡扣一...
