佳能所有单反镜头结构图和MTF图VIP免费

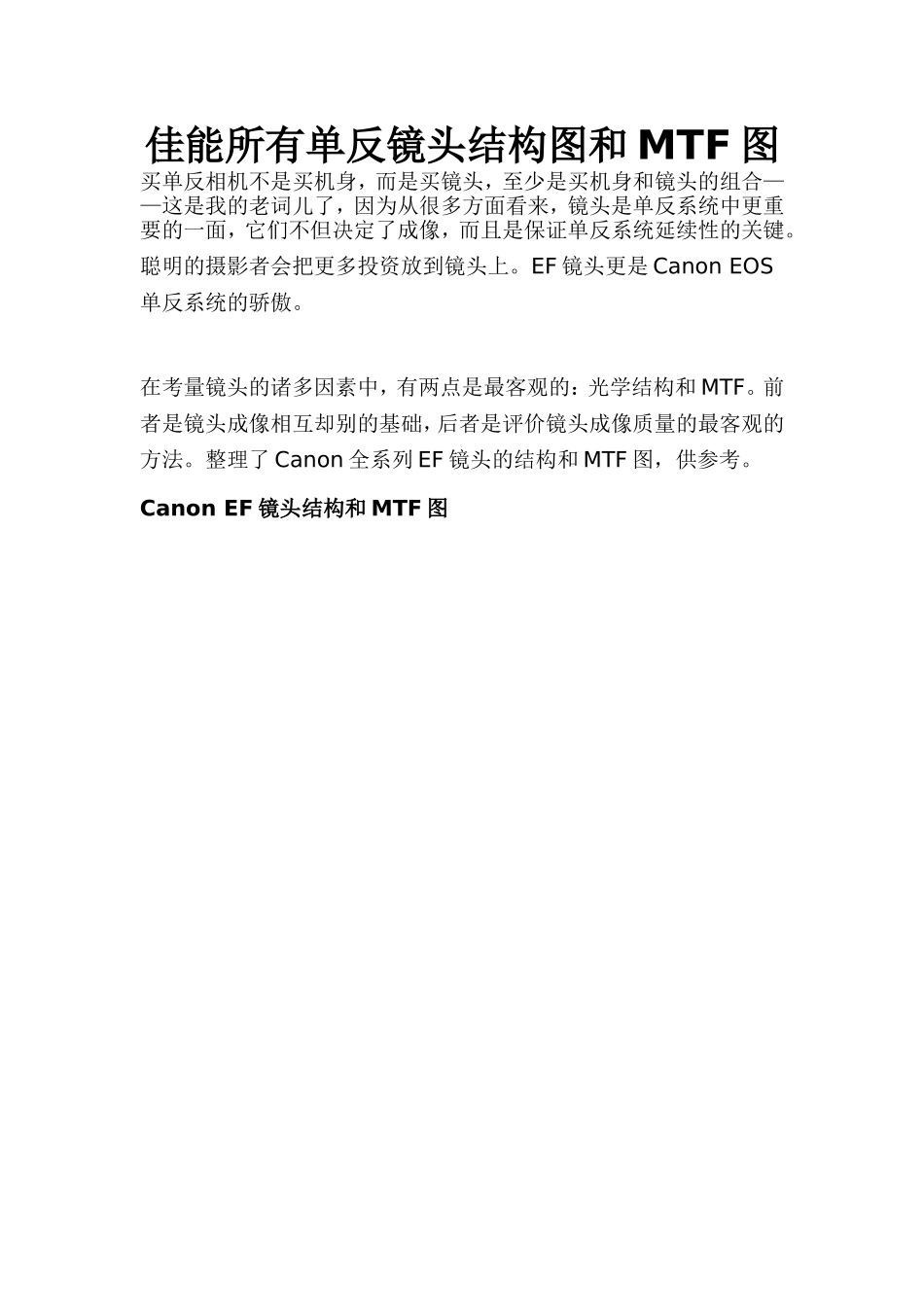

佳能所有单反镜头结构图和MTF图_第1页
1/44
佳能所有单反镜头结构图和MTF图_第2页
2/44
佳能所有单反镜头结构图和MTF图_第3页
3/44
佳能所有单反镜头结构图和MTF图买单反相机不是买机身,而是买镜头,至少是买机身和镜头的组合——这是我的老词儿了,因为从很多方面看来,镜头是单反系统中更重要的一面,它们不但决定了成像,而且是保证单反系统延续性的关键。聪明的摄影者会把更多投资放到镜头上。EF镜头更是CanonEOS单反系统的骄傲。在考量镜头的诸多因素中,有两点是最客观的:光学结构和MTF。前者是镜头成像相互却别的基础,后者是评价镜头成像质量的最客观的方法。整理了Canon全系列EF镜头的结构和MTF图,供参考。CanonEF镜头结构和MTF图图解:1.横坐标轴代表与画面中心的距离,从左到右代表从中心到边缘的成像(EF镜头的横轴约22mm,EF-S镜头的横轴约13mm)2.纵坐标轴代表MTF值3.黑色线条表示最大光圈,蓝色线条表示f/8光圈4.粗线表示10线/mm,细线表示30线/mm5.实线表示径向,虚线表示切向解读1.MTF值越接近1越好,即MTF线越高越好2.粗线约高,说明镜头的反差表现越好3.细线越高,说明镜头的分辨率越好4.MTF曲线越平坦,说明边缘和中心的成像差距越小5.实线和虚线越接近,说明镜头的焦外成像越好6.蓝线说明镜头f/8时的成像水平,近似于镜头的最佳成像水平7.黑线说明镜头最大光圈时的成像水平,大光圈的价值所在MTF为什么能够提供这些信息的,等以后再说标准变焦镜头3楼远摄变焦镜头4楼____________________________________广角变焦镜头5楼__________________EF-S镜头6楼标准/中焦定焦镜头7楼__________________远摄定焦镜头8楼广角/超广角定焦镜头9楼超远摄定焦镜头10楼
