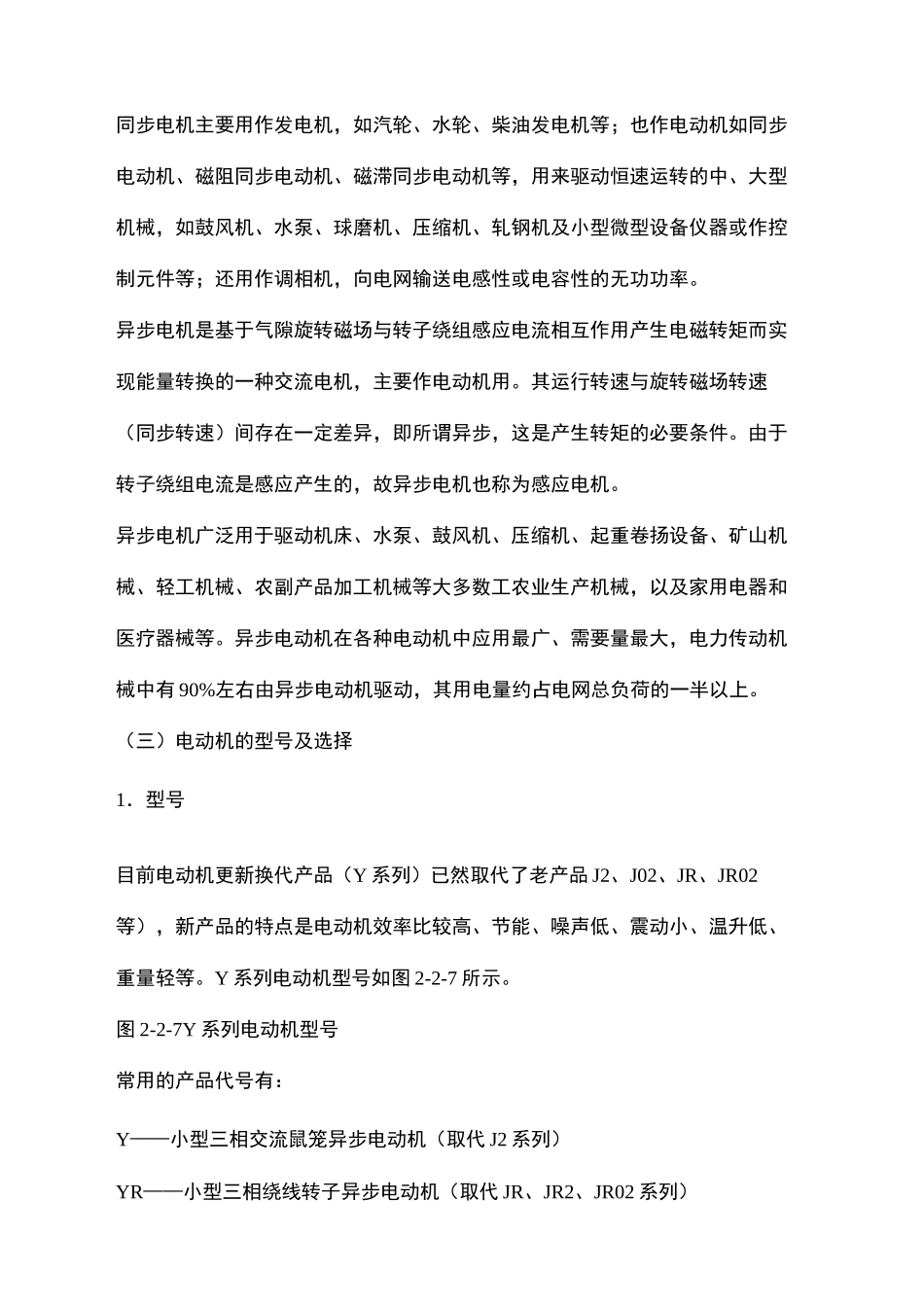

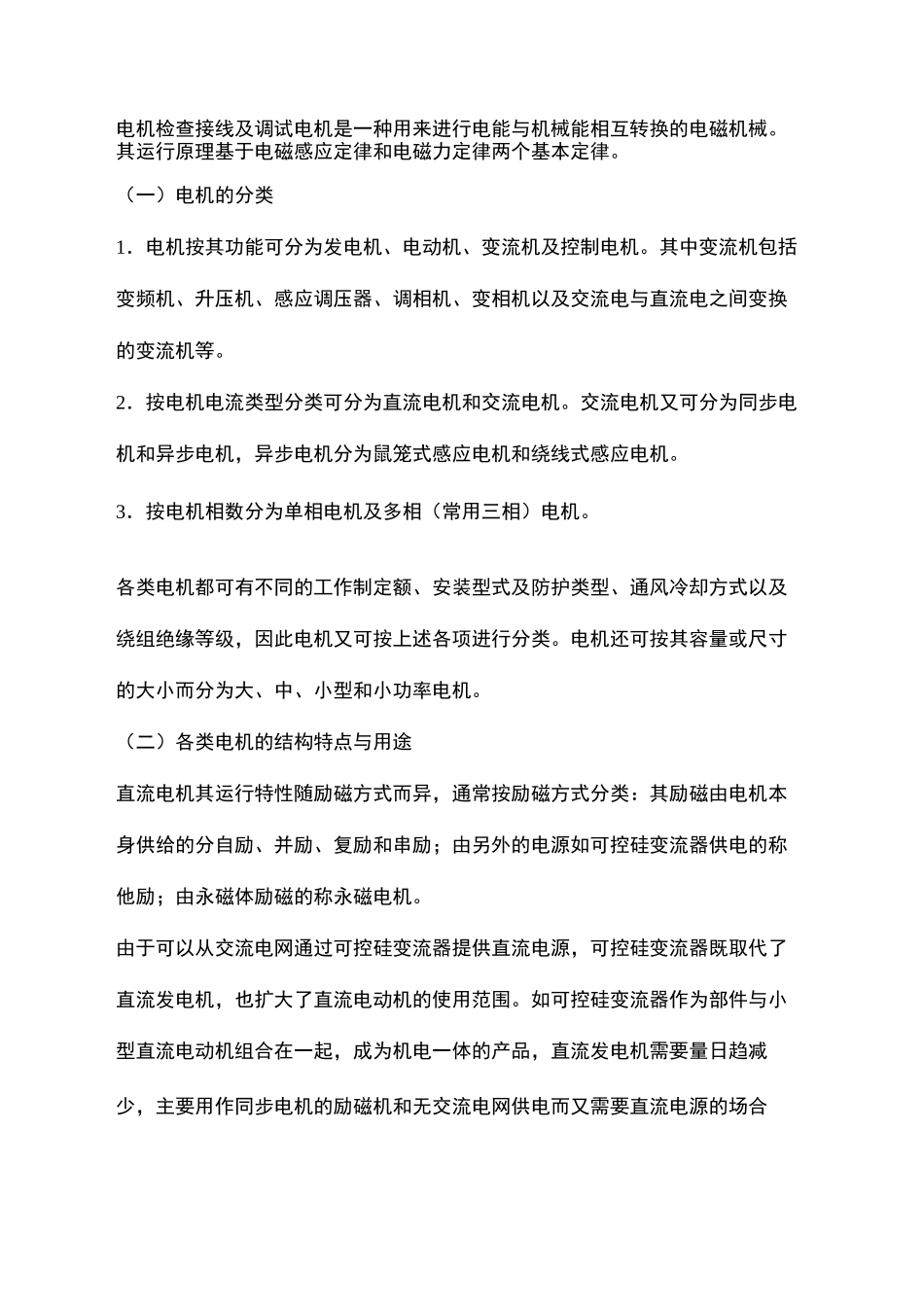

佥查接线及调试Documentnumber:NOCG-YUNOO-BUYTT-UU986-1986UT电机检查接线及调试电机是一种用来进行电能与机械能相互转换的电磁机械。其运行原理基于电磁感应定律和电磁力定律两个基本定律。（一）电机的分类1．电机按其功能可分为发电机、电动机、变流机及控制电机。其中变流机包括变频机、升压机、感应调压器、调相机、变相机以及交流电与直流电之间变换的变流机等。2．按电机电流类型分类可分为直流电机和交流电机。交流电机又可分为同步电机和异步电机，异步电机分为鼠笼式感应电机和绕线式感应电机。3．按电机相数分为单相电机及多相（常用三相）电机。各类电机都可有不同的工作制定额、安装型式及防护类型、通风冷却方式以及绕组绝缘等级，因此电机又可按上述各项进行分类。电机还可按其容量或尺寸的大小而分为大、中、小型和小功率电机。（二）各类电机的结构特点与用途直流电机其运行特性随励磁方式而异，通常按励磁方式分类：其励磁由电机本身供给的分自励、并励、复励和串励；由另外的电源如可控硅变流器供电的称他励；由永磁体励磁的称永磁电机。由于可以从交流电网通过可控硅变流器提供直流电源，可控硅变流器既取代了直流发电机，也扩大了直流电动机的使用范围。如可控硅变流器作为部件与小型直流电动机组合在一起，成为机电一体的产品，直流发电机需要量日趋减少，主要用作同步电机的励磁机和无交流电网供电而又需要直流电源的场合同步电机主要用作发电机，如汽轮、水轮、柴油发电机等；也作电动机如同步电动机、磁阻同步电动机、磁滞同步电动机等，用来驱动恒速运转的中、大型机械，如鼓风机、水泵、球磨机、压缩机、轧钢机及小型微型设备仪器或作控制元件等；还用作调相机，向电网输送电感性或电容性的无功功率。异步电机是基于气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩而实现能量转换的一种交流电机，主要作电动机用。其运行转速与旋转磁场转速（同步转速）间存在一定差异，即所谓异步，这是产生转矩的必要条件。由于转子绕组电流是感应产生的，故异步电机也称为感应电机。异步电机广泛用于驱动机床、水泵、鼓风机、压缩机、起重卷扬设备、矿山机械、轻工机械、农副产品加工机械等大多数工农业生产机械，以及家用电器和医疗器械等。异步电动机在各种电动机中应用最广、需要量最大，电力传动机械中有90%左右由异步电动机驱动，其用电量约占电网总负荷的一半以上。（三）电动机的型号及选择1．型号目前电动机更新换代产品（Y系列）已然取代了老产品J2、J02、JR、JR02等），新产品的特点是电动机效率比较高、节能、噪声低、震动小、温升低、重量轻等。Y系列电动机型号如图2-2-7所示。图2-2-7Y系列电动机型号常用的产品代号有：Y——小型三相交流鼠笼异步电动机（取代J2系列）YR——小型三相绕线转子异步电动机（取代JR、JR2、JR02系列）YZ、YZR——冶金、起重用异步电动机（取代JZ2、JZR2）；YB——隔爆型电动机（取代BJ02）；Y-W——户外用、Y-F——防腐蚀型、Y-WF——户外防腐蚀型电动机。2.Y系列小型异步电动机技术参数本系列电动机是全国统一设计的新系列产品，其功率等级和安装尺寸符合国际电工委员会（IEC）标准。电动机为一般用途的电动机，适用于驱动无特殊性能要求的各种机械设备。3KW及以下的电动机定子绕组为Y接法，其他功率的电动机则均为△接法。3.JS2系列中型笼型转子异步电动机本系列电动机用来驱动各种不同用途的机械。电动机允许全电压直接起动，电机为防护式，额定电压为380V,额定频率为50HZ。4.JR2系列中型绕线转子异步电动机本系列电动机用来驱动各种不同用途的机械,电动机起动时必须在转子回路内接入起动变阻器。电动机额定电压为380V,额定频率为50HZ。5．YB系列隔爆型异步电动机本系列隔爆电动机是在Y基本系列电动机的基础上派生的，并按LEC有关标准制成丨、IIA或IIB型防爆等级，为煤矿井下和工厂一般用途的隔爆型电动机。电动机的额定电压为380V,额定频率为50HZ，也可生产220、420、440、660或220/380、380/660V电压和频率60HZ的电动机。四）电动机的接线无论是交流电动机，还是直流电动机，各绕组一般都是分开的，把各绕组按照...
