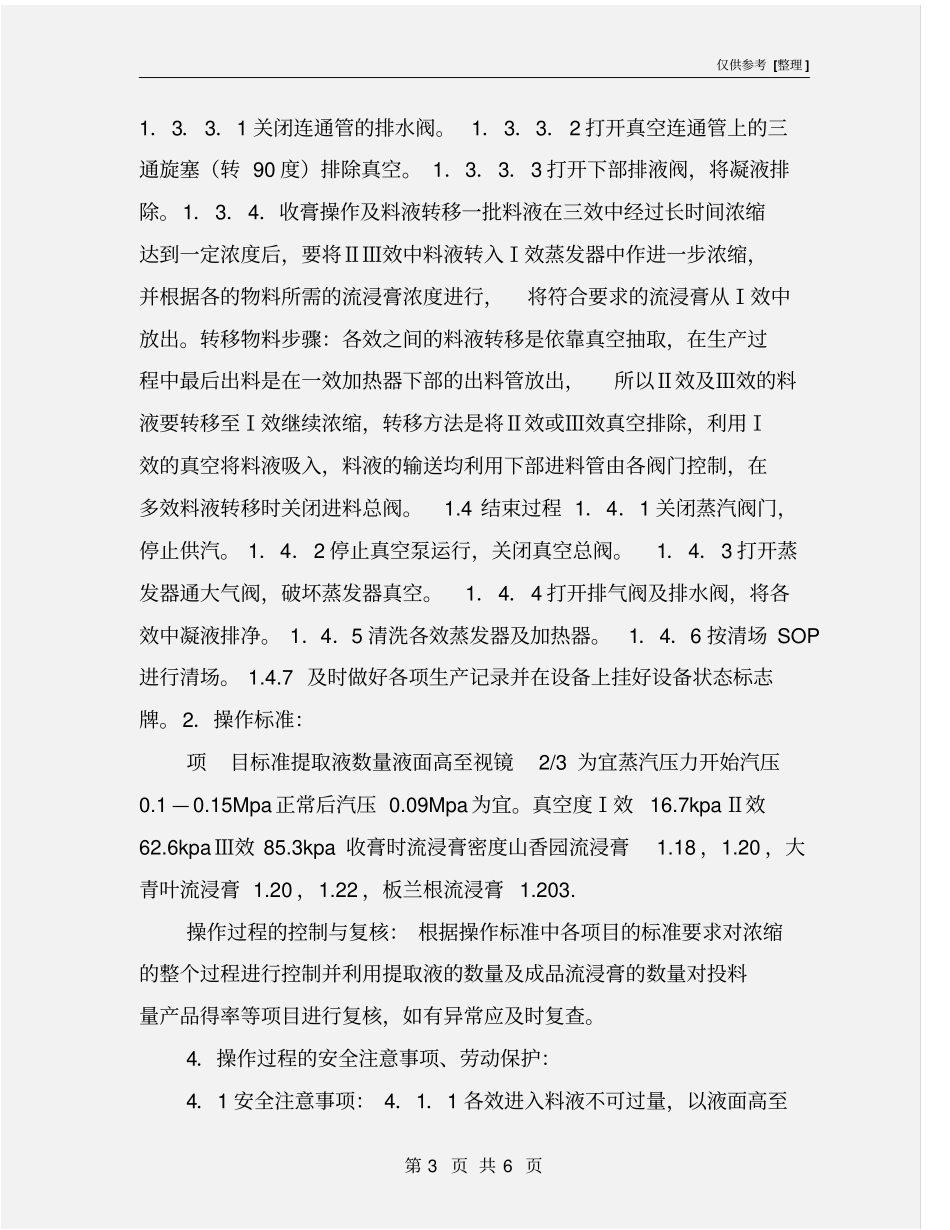

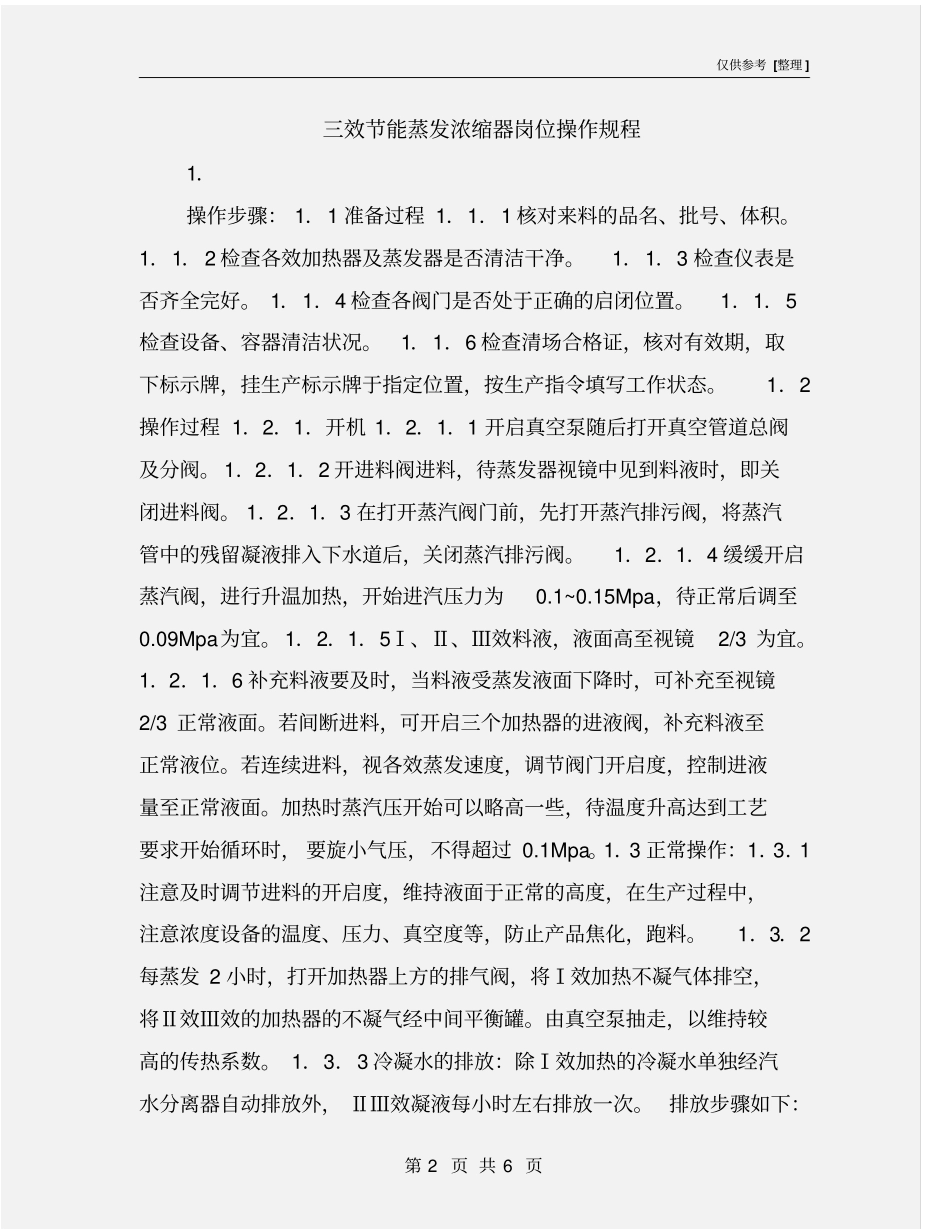

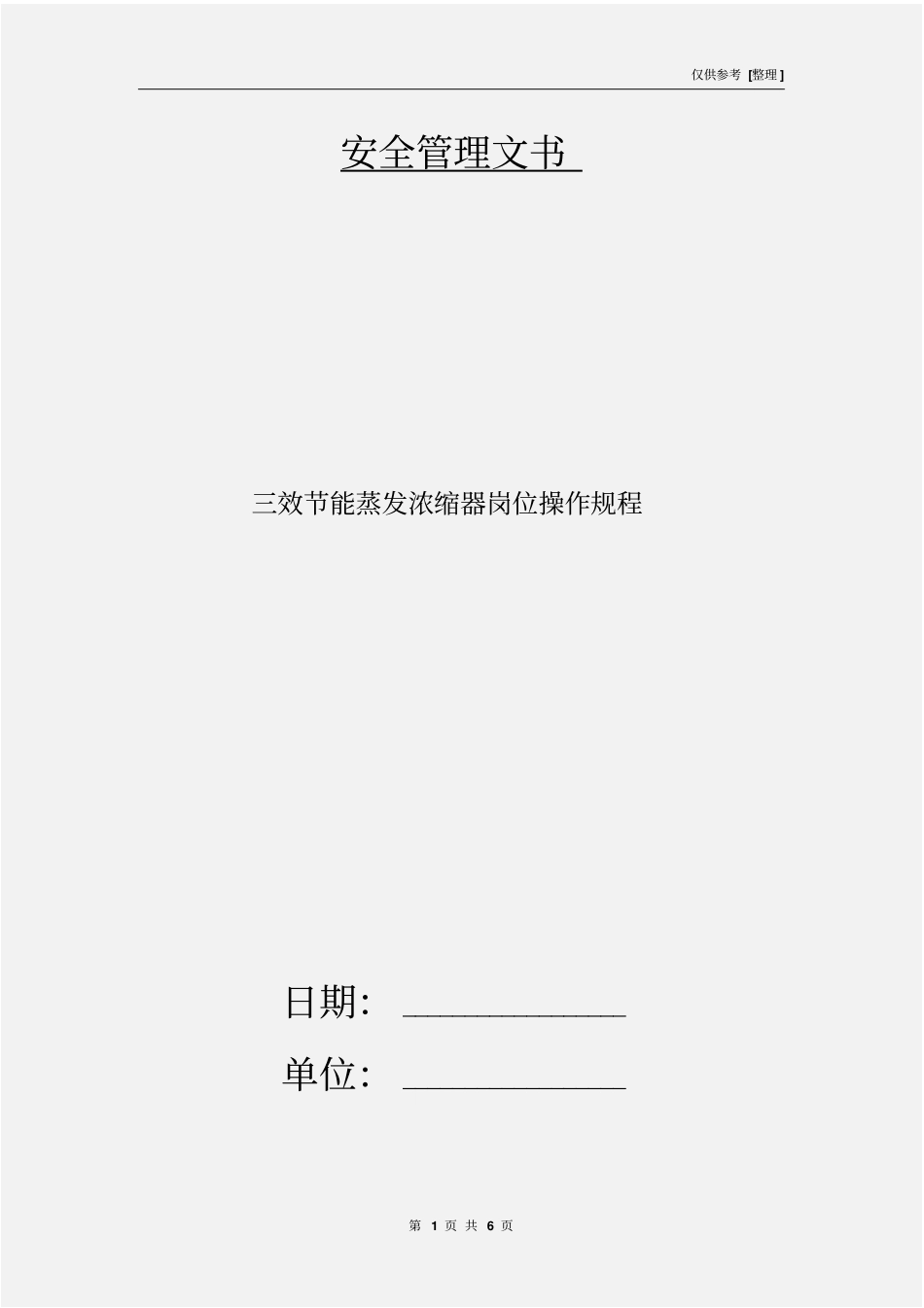

仅供参考[整理]第1页共6页安全管理文书三效节能蒸发浓缩器岗位操作规程日期：__________________单位：__________________仅供参考[整理]第2页共6页三效节能蒸发浓缩器岗位操作规程1．操作步骤：1．1准备过程1．1．1核对来料的品名、批号、体积。1．1．2检查各效加热器及蒸发器是否清洁干净。1．1．3检查仪表是否齐全完好。1．1．4检查各阀门是否处于正确的启闭位置。1．1．5检查设备、容器清洁状况。1．1．6检查清场合格证，核对有效期，取下标示牌，挂生产标示牌于指定位置，按生产指令填写工作状态。1．2操作过程1．2．1．开机1．2．1．1开启真空泵随后打开真空管道总阀及分阀。1．2．1．2开进料阀进料，待蒸发器视镜中见到料液时，即关闭进料阀。1．2．1．3在打开蒸汽阀门前，先打开蒸汽排污阀，将蒸汽管中的残留凝液排入下水道后，关闭蒸汽排污阀。1．2．1．4缓缓开启蒸汽阀，进行升温加热，开始进汽压力为0.1~0.15Mpa，待正常后调至0.09Mpa为宜。1．2．1．5Ⅰ、Ⅱ、Ⅲ效料液，液面高至视镜2/3为宜。1．2．1．6补充料液要及时，当料液受蒸发液面下降时，可补充至视镜2/3正常液面。若间断进料，可开启三个加热器的进液阀，补充料液至正常液位。若连续进料，视各效蒸发速度，调节阀门开启度，控制进液量至正常液面。加热时蒸汽压开始可以略高一些，待温度升高达到工艺要求开始循环时，要旋小气压，不得超过0.1Mpa。1．3正常操作：1．3．1注意及时调节进料的开启度，维持液面于正常的高度，在生产过程中，注意浓度设备的温度、压力、真空度等，防止产品焦化，跑料。1．3．2每蒸发2小时，打开加热器上方的排气阀，将Ⅰ效加热不凝气体排空，将Ⅱ效Ⅲ效的加热器的不凝气经中间平衡罐。由真空泵抽走，以维持较高的传热系数。1．3．3冷凝水的排放：除Ⅰ效加热的冷凝水单独经汽水分离器自动排放外，ⅡⅢ效凝液每小时左右排放一次。排放步骤如下：仅供参考[整理]第3页共6页1．3．3．1关闭连通管的排水阀。1．3．3．2打开真空连通管上的三通旋塞（转90度）排除真空。1．3．3．3打开下部排液阀，将凝液排除。1．3．4．收膏操作及料液转移一批料液在三效中经过长时间浓缩达到一定浓度后，要将ⅡⅢ效中料液转入Ⅰ效蒸发器中作进一步浓缩，并根据各的物料所需的流浸膏浓度进行，将符合要求的流浸膏从Ⅰ效中放出。转移物料步骤：各效之间的料液转移是依靠真空抽取，在生产过程中最后出料是在一效加热器下部的出料管放出，所以Ⅱ效及Ⅲ效的料液要转移至Ⅰ效继续浓缩，转移方法是将Ⅱ效或Ⅲ效真空排除，利用Ⅰ效的真空将料液吸入，料液的输送均利用下部进料管由各阀门控制，在多效料液转移时关闭进料总阀。1.4结束过程1．4．1关闭蒸汽阀门，停止供汽。1．4．2停止真空泵运行，关闭真空总阀。1．4．3打开蒸发器通大气阀，破坏蒸发器真空。1．4．4打开排气阀及排水阀，将各效中凝液排净。1．4．5清洗各效蒸发器及加热器。1．4．6按清场SOP进行清场。1.4.7及时做好各项生产记录并在设备上挂好设备状态标志牌。2．操作标准：项目标准提取液数量液面高至视镜2/3为宜蒸汽压力开始汽压0.1—0.15Mpa正常后汽压0.09Mpa为宜。真空度Ⅰ效16.7kpaⅡ效62.6kpaⅢ效85.3kpa收膏时流浸膏密度山香园流浸膏1.18，1.20，大青叶流浸膏1.20，1.22，板兰根流浸膏1.203.操作过程的控制与复核：根据操作标准中各项目的标准要求对浓缩的整个过程进行控制并利用提取液的数量及成品流浸膏的数量对投料量产品得率等项目进行复核，如有异常应及时复查。4．操作过程的安全注意事项、劳动保护：4．1安全注意事项：4．1．1各效进入料液不可过量，以液面高至仅供参考[整理]第4页共6页视镜2/3为宜。4．1．2开始加热时汽压≤0.1Mpa，正常后≤0.09Mpa为宜。4．1．3真空度的控制Ⅰ效16Kpa为宜，Ⅱ62.6KpaⅢ效85.3Kpa。4．2劳动保护：4．2．1蒸汽管道应有良好的保温措施。4．2．2操作区内应有良好的通风，除湿措施。4．2．3操作区内应配备消防器材。5．异常情况处理和报告：生产过程中如发生漏汽，漏液等异常情况应及时处理，不得带病操作，不能及时处理的应立即停止操作并及时向生产部及设备部汇报，正常后才能进行操作。6．设备清洗保...
