三极管放大电路习题VIP免费

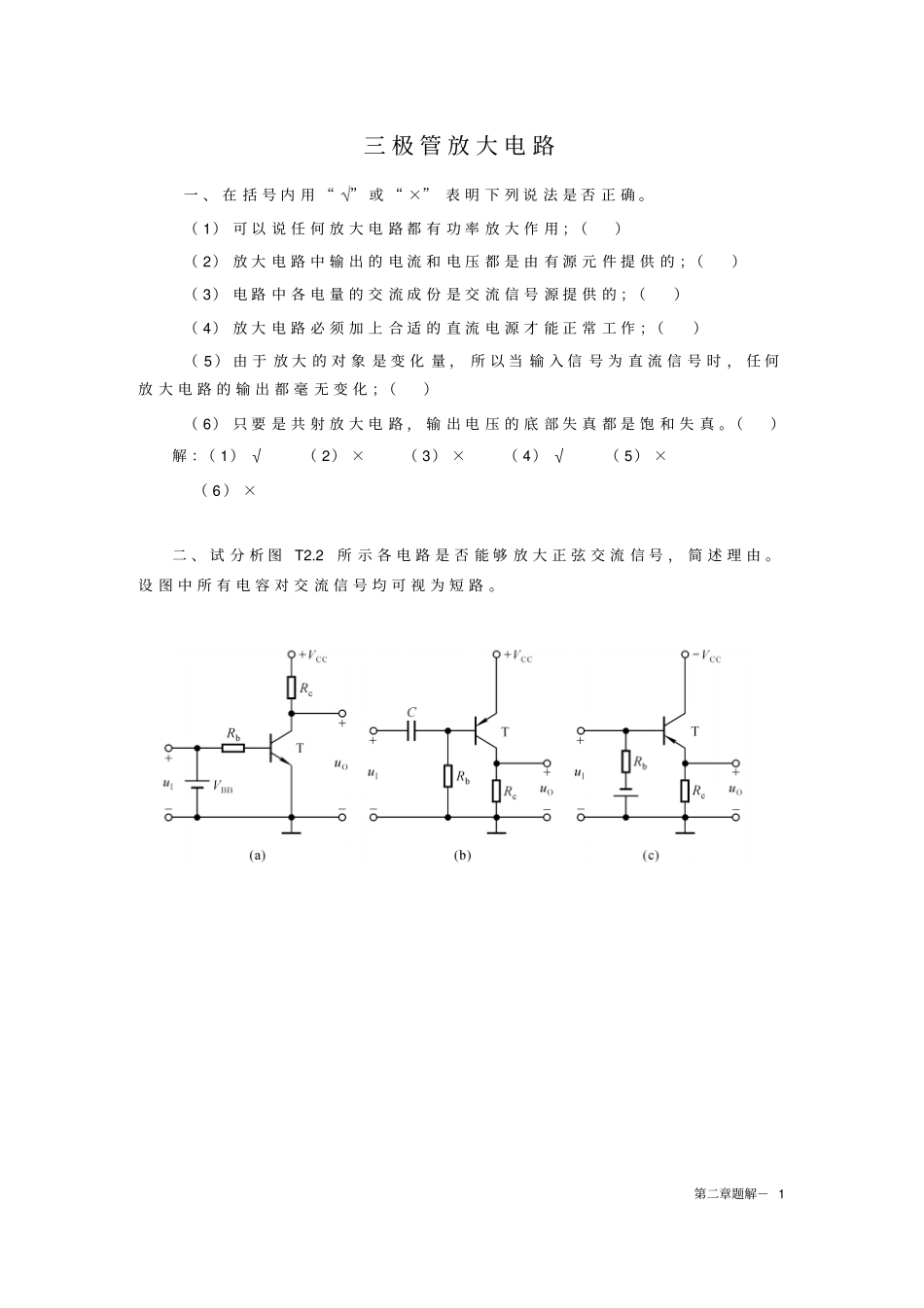

三极管放大电路习题_第1页
1/24
三极管放大电路习题_第2页
2/24

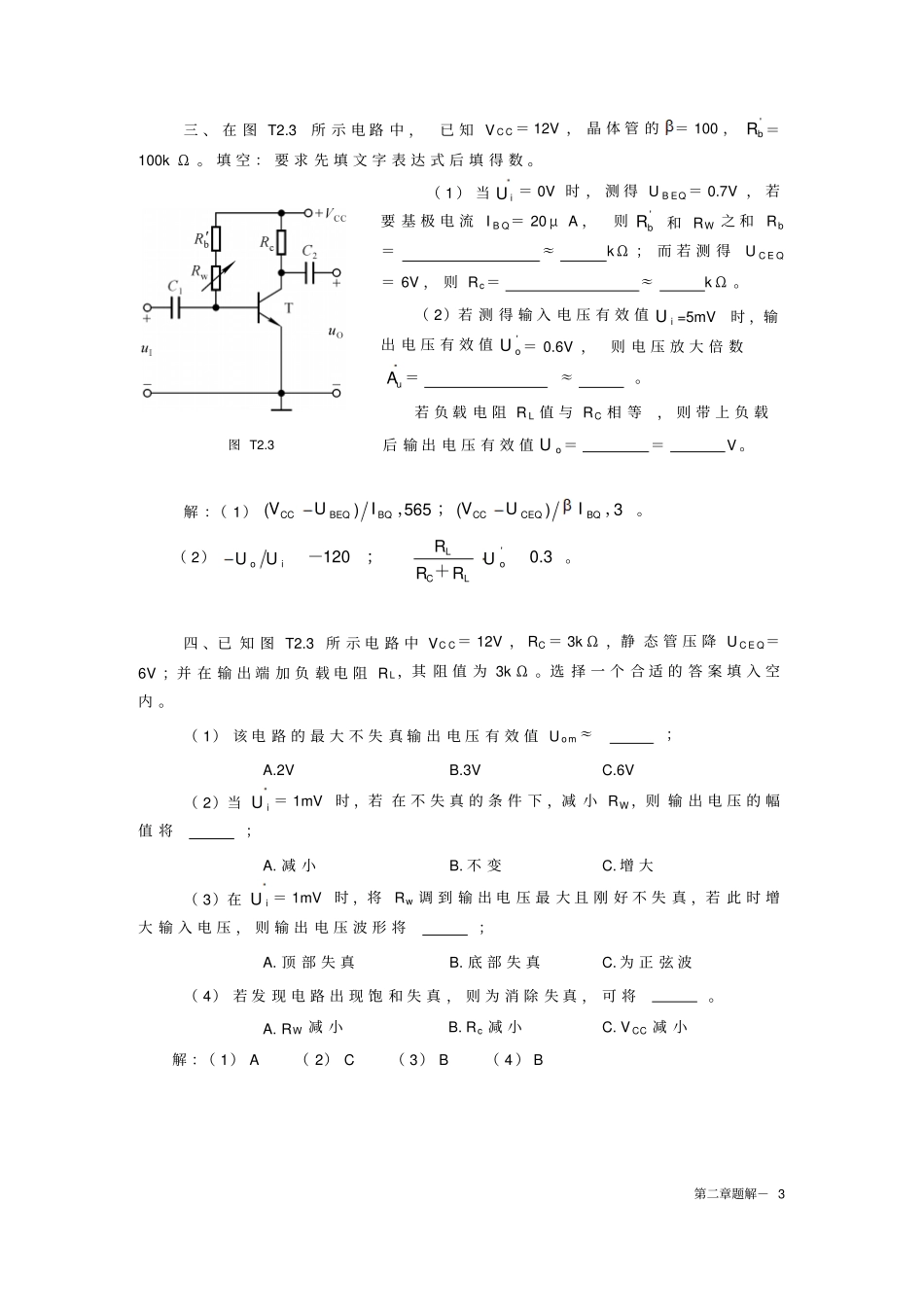

三极管放大电路习题_第3页
3/24
第二章题解-1三极管放大电路一、在括号内用“”或“×”表明下列说法是否正确。(1)可以说任何放大电路都有功率放大作用;()(2)放大电路中输出的电流和电压都是由有源元件提供的;()(3)电路中各电量的交流成份是交流信号源提供的;()(4)放大电路必须加上合适的直流电源才能正常工作;()(5)由于放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;()(6)只要是共射放大电路,输出电压的底部失真都是饱和失真。()解:(1)√(2)×(3)×(4)√(5)×(6)×二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。设图中所有电容对交流信号均可视为短路。第二章题解-2图T2.2解:(a)不能。因为输入信号被VBB短路。(b)可能。(c)不能。因为输入信号作用于基极与地之间,不能驮载在静态电压之上,必然失真。(d)不能。晶体管将因发射结电压过大而损坏。(e)不能。因为输入信号被C2短路。(f)不能。因为输出信号被VCC短路,恒为零。(g)可能。(h)不合理。因为G-S间电压将大于零。(i)不能。因为T截止。第二章题解-3三、在图T2.3所示电路中,已知VCC=12V,晶体管的=100,'bR=100kΩ。填空:要求先填文字表达式后填得数。(1)当iU=0V时,测得UBEQ=0.7V,若要基极电流IBQ=20μA,则'bR和RW之和Rb=≈kΩ;而若测得UCEQ=6V,则Rc=≈kΩ。(2)若测得输入电压有效值iU=5mV时,输出电压有效值'oU=0.6V,则电压放大倍数uA=≈。若负载电阻RL值与RC相等,则带上负载图T2.3后输出电压有效值oU==V。解:(1)3)(565)(BQCEQCCBQBEQCC,;,IUVIUV。(2)0.3120'oLCLioURRRUU+;-。四、已知图T2.3所示电路中VCC=12V,RC=3kΩ,静态管压降UCEQ=6V;并在输出端加负载电阻RL,其阻值为3kΩ。选择一个合适的答案填入空内。(1)该电路的最大不失真输出电压有效值Uom≈;A.2VB.3VC.6V(2)当iU=1mV时,若在不失真的条件下,减小RW,则输出电压的幅值将;A.减小B.不变C.增大(3)在iU=1mV时,将Rw调到输出电压最大且刚好不失真,若此时增大输入电压,则输出电压波形将;A.顶部失真B.底部失真C.为正弦波(4)若发现电路出现饱和失真,则为消除失真,可将。A.RW减小B.Rc减小C.VCC减小解:(1)A(2)C(3)B(4)B第二章题解-4五、现有直接耦合基本放大电路如下:A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路它们的电路分别如图2.2.1、2.5.1(a)、2.5.4(a)、2.7.2和2.7.9(a)所示;设图中Re
