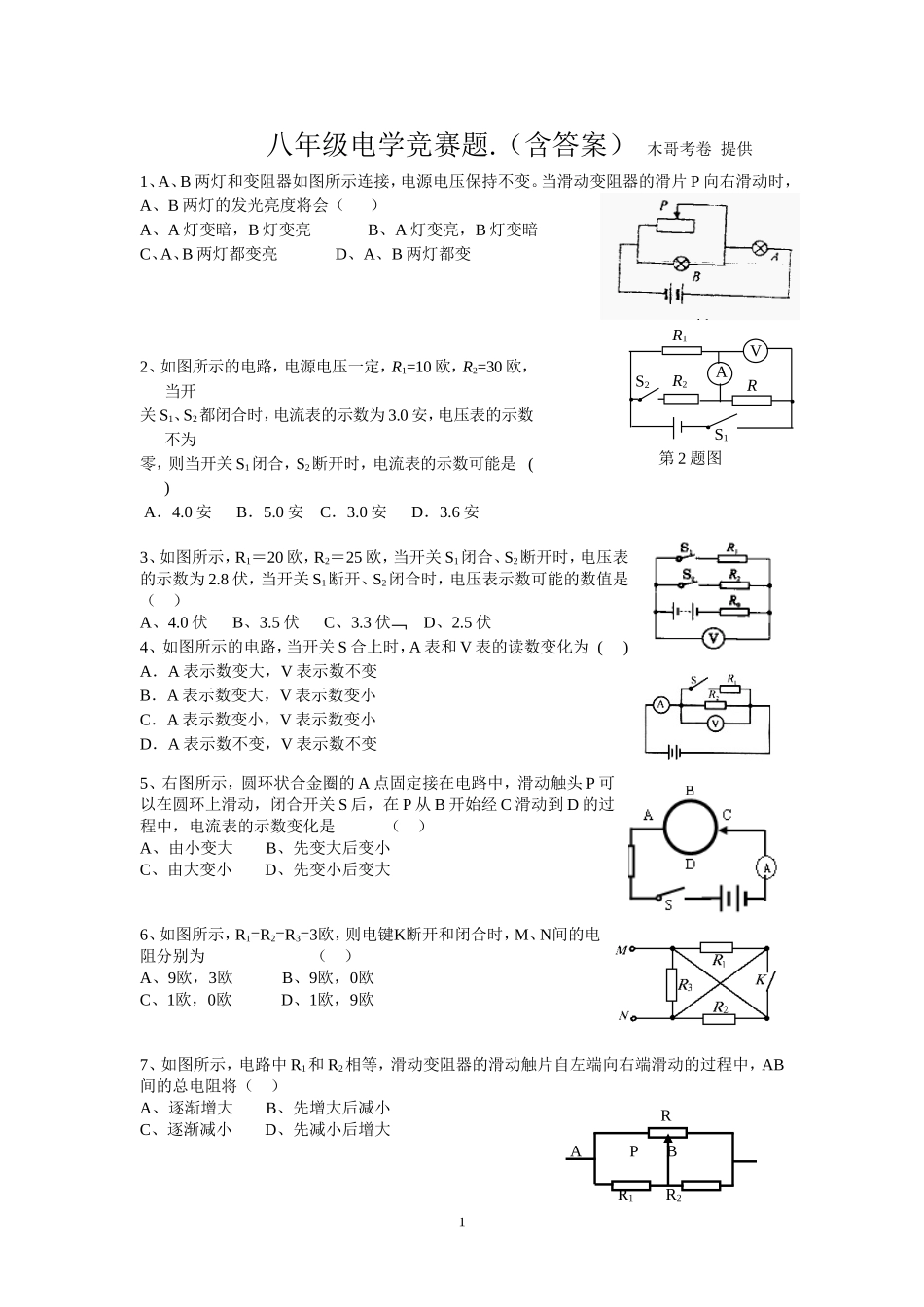

八年级电学竞赛题.（含答案）木哥考卷提供1、A、B两灯和变阻器如图所示连接，电源电压保持不变。当滑动变阻器的滑片P向右滑动时，A、B两灯的发光亮度将会（）A、A灯变暗，B灯变亮B、A灯变亮，B灯变暗C、A、B两灯都变亮D、A、B两灯都变2、如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是()A．4.0安B．5.0安C．3.0安D．3.6安3、如图所示，R1＝20欧，R2＝25欧，当开关S1闭合、S2断开时，电压表的示数为2.8伏，当开关S1断开、S2闭合时，电压表示数可能的数值是（）A、4.0伏B、3.5伏C、3.3伏D、2.5伏4、如图所示的电路，当开关S合上时，A表和V表的读数变化为()A．A表示数变大，V表示数不变B．A表示数变大，V表示数变小C．A表示数变小，V表示数变小D．A表示数不变，V表示数不变5、右图所示，圆环状合金圈的A点固定接在电路中，滑动触头P可以在圆环上滑动，闭合开关S后，在P从B开始经C滑动到D的过程中，电流表的示数变化是（）A、由小变大B、先变大后变小C、由大变小D、先变小后变大6、如图所示，R1=R2=R3=3欧，则电键K断开和闭合时，M、N间的电阻分别为（）A、9欧，3欧B、9欧，0欧C、1欧，0欧D、1欧，9欧7、如图所示，电路中R1和R2相等，滑动变阻器的滑动触片自左端向右端滑动的过程中，AB间的总电阻将（）A、逐渐增大B、先增大后减小C、逐渐减小D、先减小后增大1VA·S2·S1·第2题图·R1R2RR1R2APBRVAP8、右图中甲、乙两个滑动变阻器的外形、尺寸完全相同，而且两个滑动金属片固联在一起，可以同时向左或向右移动同样的距离。已知甲的最大阻值比乙的最大阻值小，则以下判断中正确的是（）A、滑片向左移动时，电灯变亮B、滑片向右移动时，电灯变亮C、滑片无论向左或向右移动，电灯亮度不变D、滑片放在滑动变阻器中央时电灯最亮，从中间无论向左向右移动，电灯都要变暗9、如图电路中，三个电表R、S、T连接无误，两个电灯M、N均正常发光，已知R、S、T的读数分别为1.5、1.2和2.5（单位是伏或安），则灯M两端的电压为伏，通过灯M的电流为安。10、如右图所示，用均匀导线制成直径为D的半圆形线框，已知oc两点之间的电阻为R，则ab两点间的电阻约为R11、某同学采用了如图所示的电路测定小灯泡灯丝的电阻。他的操作步骤是：（1）把滑片P移至变阻器的最右端，看到小灯泡的灯丝没有发光，但电流表和电压表都有读数，于是记下两表读数I1和U1，算出灯丝电阻为R1；（2）调节滑片P的位置，小灯泡比正常发光暗一些，记下两表读数I2和U2，算出灯丝电阻为R2；（3）再调节滑片P的位置，使小灯泡正常发光，记下两表读数I3、U3，算出灯丝电阻为R3。如果该同学的三次操作和计算结果都是正确无误的，但发现实验结果是R1
