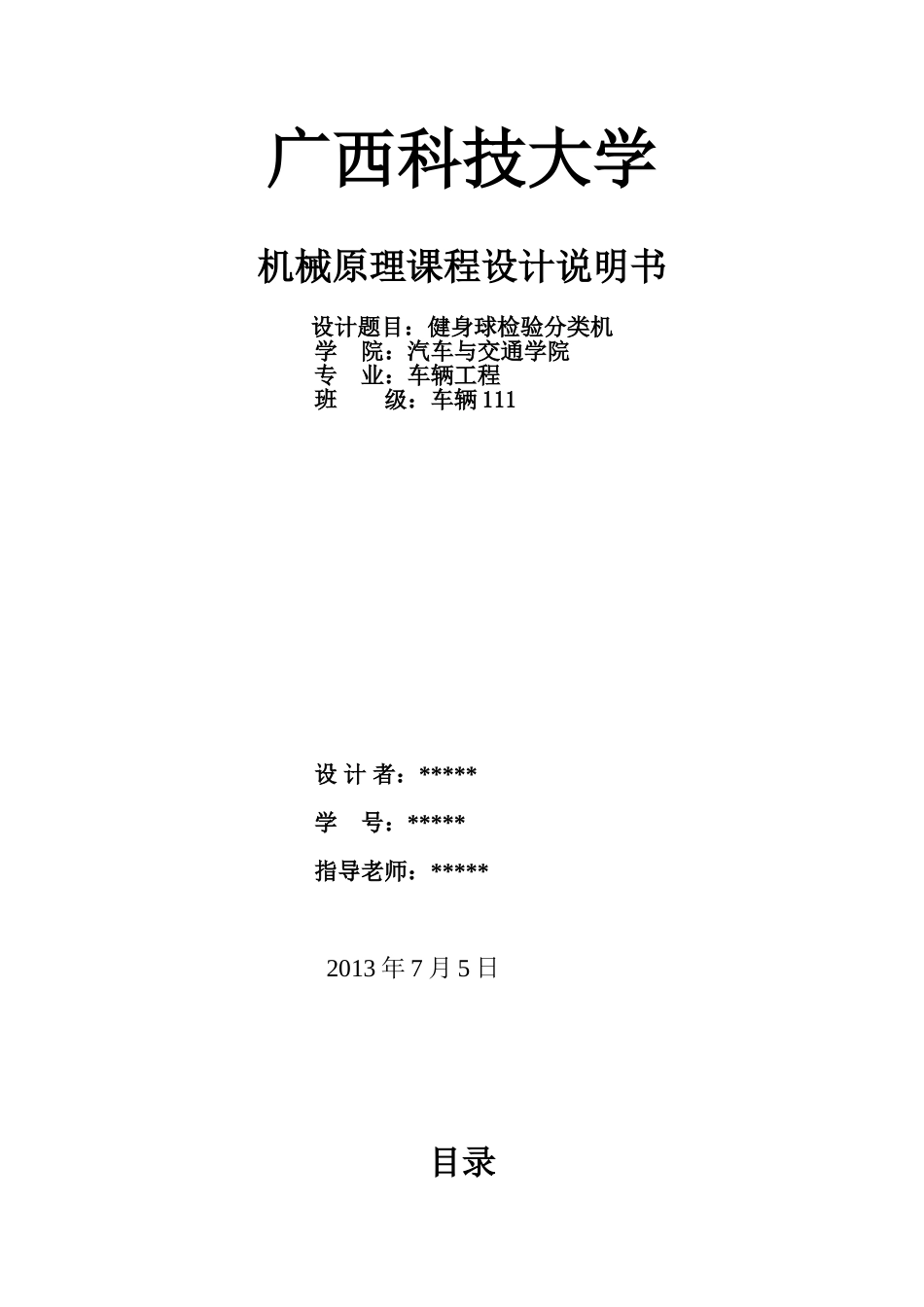

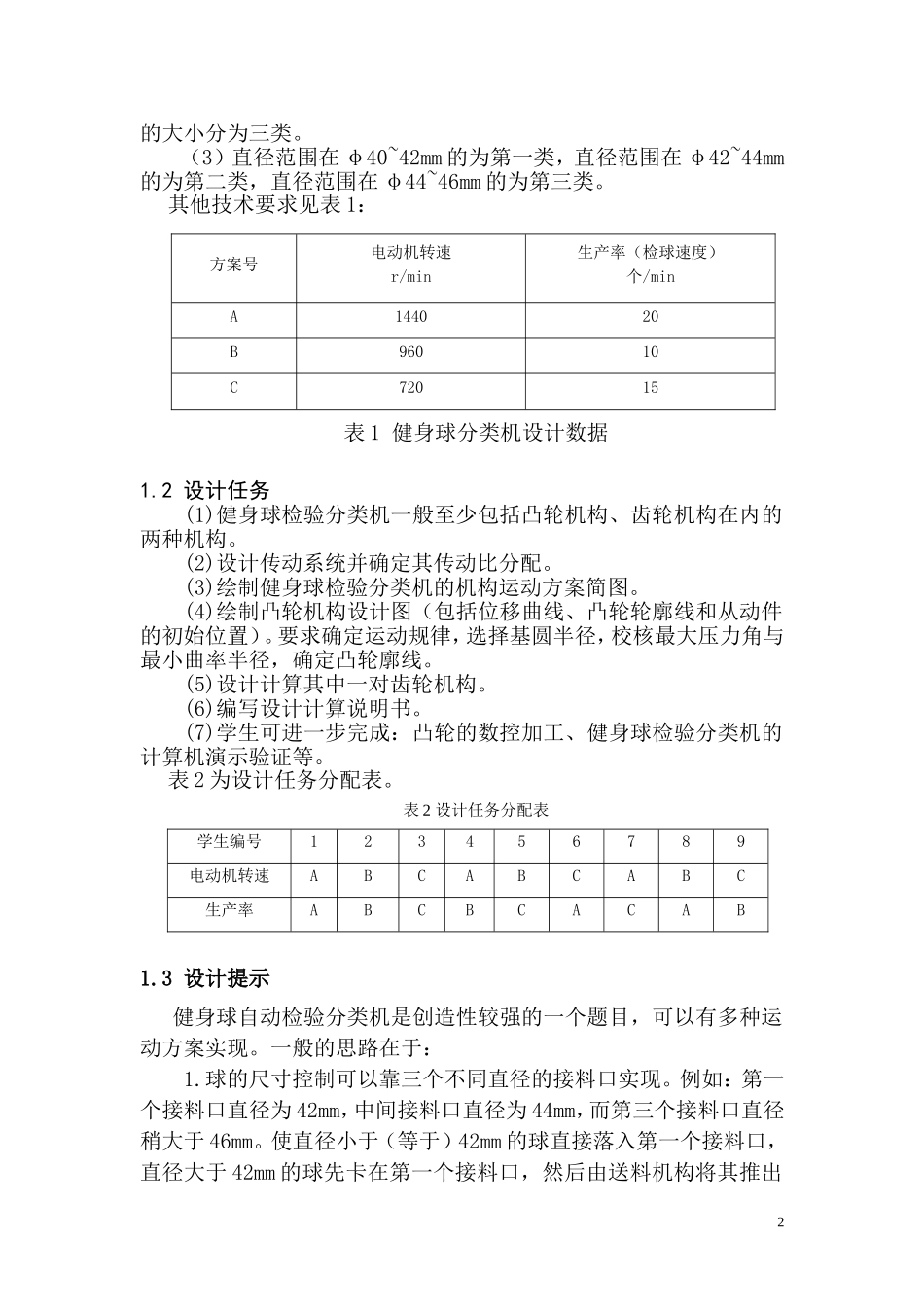

广西科技大学机械原理课程设计说明书设计题目：健身球检验分类机学院：汽车与交通学院专业：车辆工程班级：车辆111设计者：*****学号：*****指导老师：*****2013年7月5日目录第一章设计要求1.1设计题目……………………………………………………21.2设计任务……………………………………………………21.3设计提示……………………………………………………3第二章方案的选定2.1解题思路……………………………………………………32.2不同方案的对比……………………………………………3第三章传动方案3.1传动方案的拟定及电动的选择……………………………6第四章主要执行结构方案设计4.1进料机构……………………………………………………124.2测健身球直径………………………………………………134.3送料机构……………………………………………………134.4接料机构……………………………………………………134.5工作原理以及工艺动作流程图……………………………14课程设计的感受……………………………………………14参考文献：……………………………………………………………15第1章设计要求1.1设计题目（1）设计健身球自动检验分类机，将不同直径尺寸的健身球（石料）按直径分类。检测后送入各自指定位置，整个工作过程（包括进料、送料、检测、接料）自动完成。（2）健身球直径范围为φ40~46mm，要求分类机将健身球按直径1的大小分为三类。（3）直径范围在φ40~42mm的为第一类，直径范围在φ42~44mm的为第二类，直径范围在φ44~46mm的为第三类。其他技术要求见表1：表1健身球分类机设计数据1.2设计任务(1)健身球检验分类机一般至少包括凸轮机构、齿轮机构在内的两种机构。(2)设计传动系统并确定其传动比分配。(3)绘制健身球检验分类机的机构运动方案简图。(4)绘制凸轮机构设计图（包括位移曲线、凸轮轮廓线和从动件的初始位置）。要求确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，确定凸轮廓线。(5)设计计算其中一对齿轮机构。(6)编写设计计算说明书。(7)学生可进一步完成：凸轮的数控加工、健身球检验分类机的计算机演示验证等。表2为设计任务分配表。表2设计任务分配表学生编号123456789电动机转速ABCABCABC生产率ABCBCACAB1.3设计提示健身球自动检验分类机是创造性较强的一个题目，可以有多种运动方案实现。一般的思路在于：1.球的尺寸控制可以靠三个不同直径的接料口实现。例如：第一个接料口直径为42mm，中间接料口直径为44mm，而第三个接料口直径稍大于46mm。使直径小于（等于）42mm的球直接落入第一个接料口，直径大于42mm的球先卡在第一个接料口，然后由送料机构将其推出方案号电动机转速r/min生产率（检球速度）个/minA144020B96010C720152滚向中间接料口。以此类推。2.球的尺寸控制还可由凸轮机构实现。3.此外，需要设计送料机构、接料机构、间歇机构等。可由曲柄滑块机构、槽轮机构等实现。第二章方案的选定2.1解题思路（1）进料是一个间歇往复运动过程，因此用凸轮机构、四杆机构和圆柱凸轮机构可以设计出相应的进料机构。（2）题目要求根据球的直径不同分类，那就捉住直径的不同设计分类机构进行分类。（3）根据测出的直径，设计一个分离机构，从而进行分类。2.2不同方案的对比方案一方案一：此方案是通过圆柱凸轮机构把健身球从进料口送入到检验机构，当健身球直径为小于42mm时，就掉入1号滑道，再由滑道送入到3接球装置；当球直径大于42mm时，凸轮带动推杆将球向上顶，以免卡在槽口，然后再由旋转叶片将球推到2号验料槽口，当球符合尺寸要求（42~44mm）时，将进入2号滑道送进接球装置；当球直径大于44mm时，凸轮带动推杆将球上顶，再通过旋转叶片将球推到3号槽口，然后从3号滑道进入接球装置。方案二方案二：此方案是通过圆柱凸轮机构把健身球从进料口送入到检验机构，当健身球被送入验球口道后，凸轮推动微型开关与健身球相接触，通过测压测量健身球直径，然后感应器做出一些列分析，当健身球的直径符合第一类（小于42mm），感应器控制1号滑道开关，1号滑道仓门向上打开，健身球通过推杆向下传送，使健身球通过变道进入1号滑道，从1号滑...
