三相桥式整流电路的设计带反电动势负载VIP免费

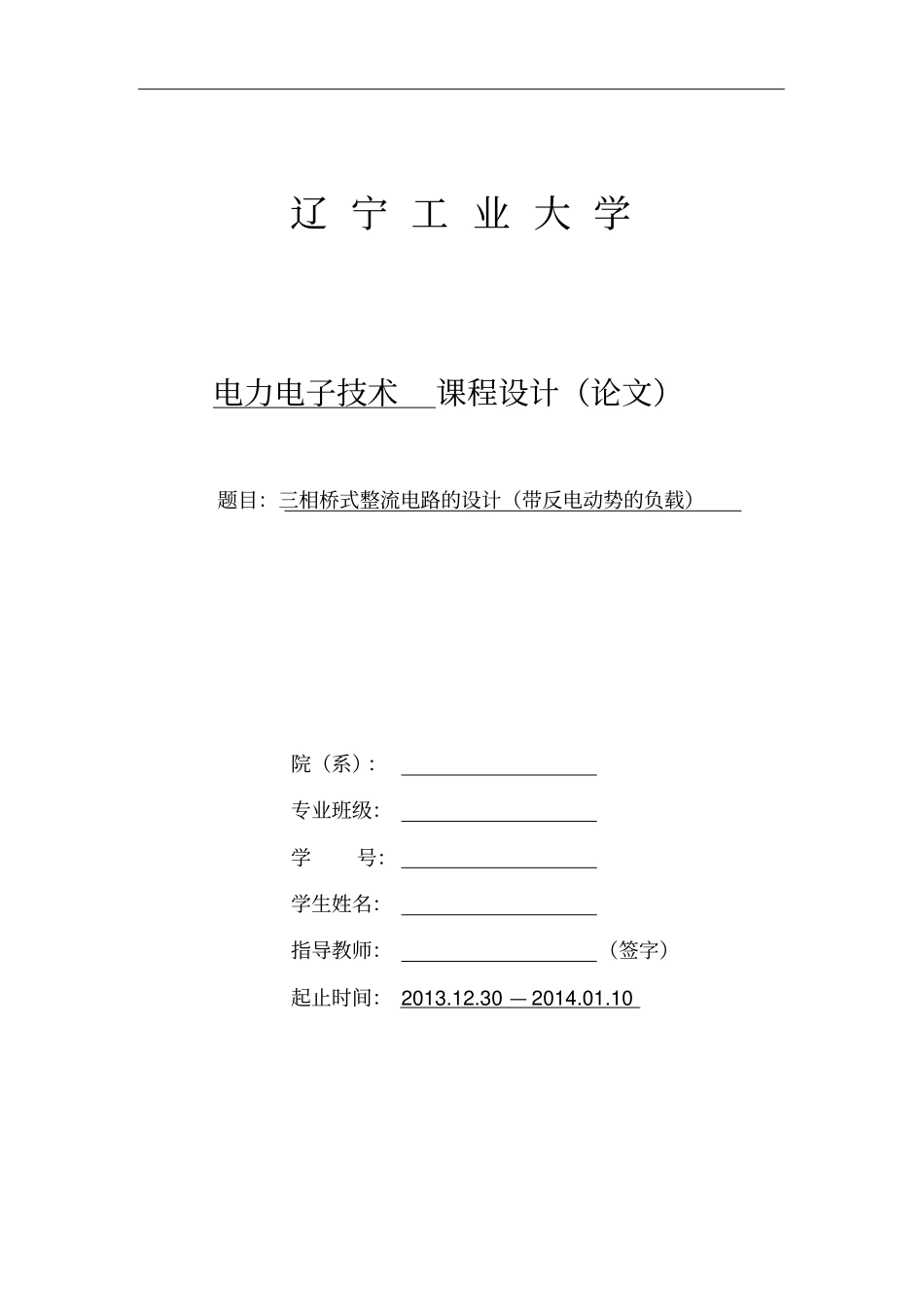

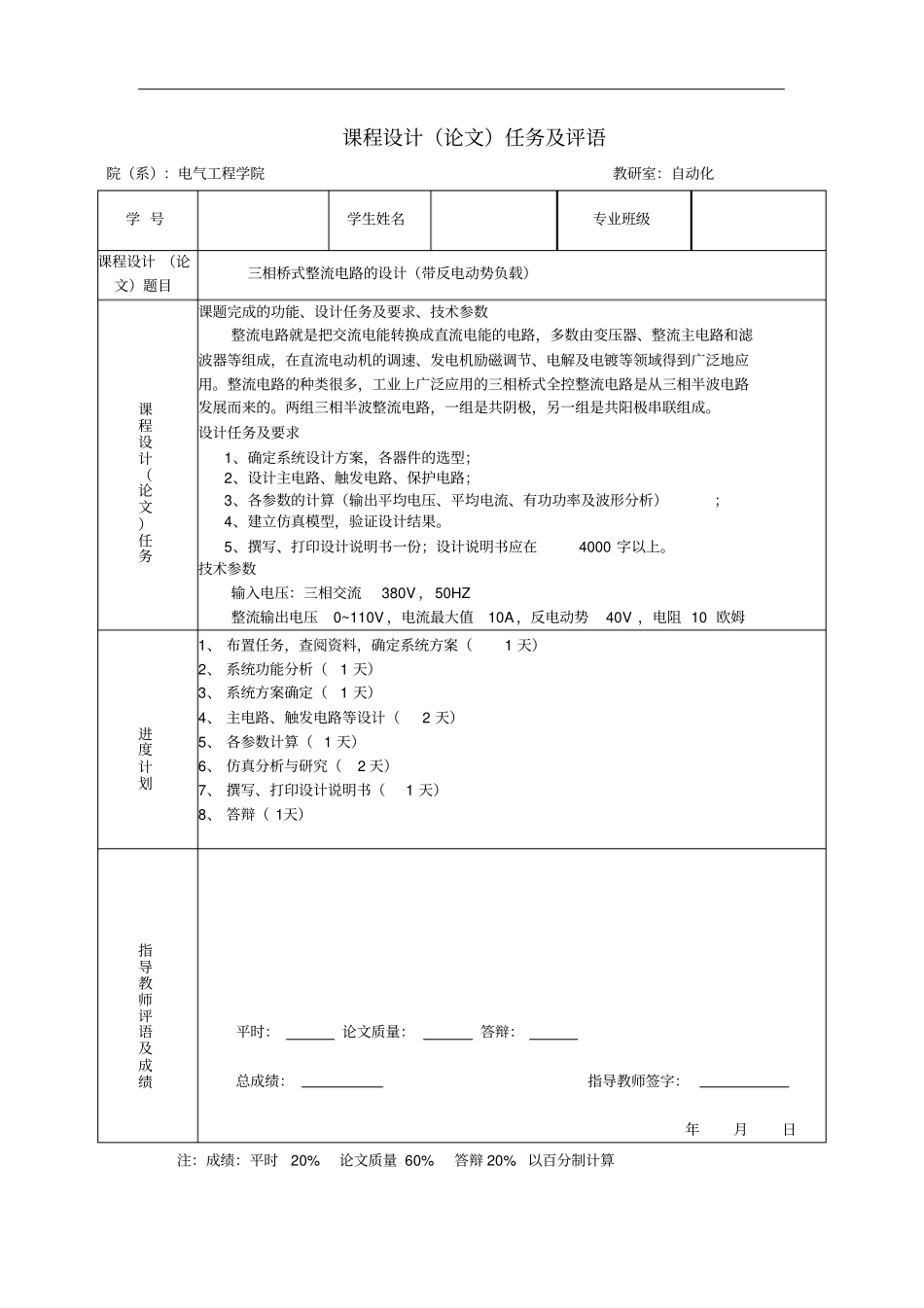

辽宁工业大学电力电子技术课程设计（论文）题目：三相桥式整流电路的设计（带反电动势的负载）院（系）：专业班级：学号：学生姓名：指导教师：（签字）起止时间：2013.12.30—2014.01.10课程设计（论文）任务及评语院（系）：电气工程学院教研室：自动化注：成绩：平时20%论文质量60%答辩20%以百分制计算学号学生姓名专业班级课程设计（论文）题目三相桥式整流电路的设计（带反电动势负载）课程设计（论文）任务课题完成的功能、设计任务及要求、技术参数整流电路就是把交流电能转换成直流电能的电路，多数由变压器、整流主电路和滤波器等组成，在直流电动机的调速、发电机励磁调节、电解及电镀等领域得到广泛地应用。整流电路的种类很多，工业上广泛应用的三相桥式全控整流电路是从三相半波电路发展而来的。两组三相半波整流电路，一组是共阴极，另一组是共阳极串联组成。设计任务及要求1、确定系统设计方案，各器件的选型；2、设计主电路、触发电路、保护电路；3、各参数的计算（输出平均电压、平均电流、有功功率及波形分析）；4、建立仿真模型，验证设计结果。5、撰写、打印设计说明书一份；设计说明书应在4000字以上。技术参数输入电压：三相交流380V，50HZ整流输出电压0~110V，电流最大值10A，反电动势40V，电阻10欧姆进度计划1、布置任务，查阅资料，确定系统方案（1天）2、系统功能分析（1天）3、系统方案确定（1天）4、主电路、触发电路等设计（2天）5、各参数计算（1天）6、仿真分析与研究（2天）7、撰写、打印设计说明书（1天）8、答辩（1天）指导教师评语及成绩平时：论文质量：答辩：总成绩：指导教师签字：年月日摘要整流电路就是把交流电能转换成直流电能的电路，大多数整流电路由变压器、整流主电路和滤波器等组成，在直流电动机的调速、发电机励磁调节、电解及电镀等领域得到广泛地应用。整流电路由主电路、滤波器和变压器组成。本次三相桥式电路整流器的设计采用的是三相全控桥整流电路，电路设计在带反电动势负载下完成。系统电路主要包括，三相桥式整流器主电路设计，晶闸管相控触发电路设计，过电流和过电压保护电路设计三个部分，因而整个系统设计就大体从这三个电路部分来设计完成。关键词：整流；变压；触发；保护电路。第1章绪论电子技术包括信息电子技术和电力电子技术两大分支。通常所说的模拟电子技术和数字电子技术都属于信息电子技术。电力电子技术是应用于电力领域的电子技术。具体的说，就是使用电力电子器件对电能进行变换和控制的技术。所用的电力电子器件均用半导体制成，故也称为电力半导体器件。电力电子技术所变换的“电力”，功率可以大到数百MW甚至GW，也可以小到数W甚至1W以下。信息电子技术主要用于信息处理，而电力电子技术则主要用于电力变换。电力电子涉及由半导体开关启动装置进行电源的控制与转换领域。半导体整流控制、半导体硅整的小型化等的出现，产生一个新的电力电子应用领域。半导体硅整流、汞弧整流器应用于控制电源，但是这样的整流回路只是工业电子的一部分，对于汞弧整流器应用范围而言是有局限的。半导体硅整流的应用涉及很多领域，如汽车、电站、航空电子、高频变频器等。整流电路就是把交流电能转换成直流电能的电路，大多数整流电路由变压器、整流主电路和滤波器等组成，在直流电动机的调速、发电机励磁调节、电解及电镀等领域得到广泛地应用。整流电路由主电路、滤波器和变压器组成。随着科学技术的日益发展人们对电路的要求越来越高，由于在生产实际中需要大小可调的直流电源，而相控整流电路结构简单、控制方便、性能稳定，利用它可方便得到大、中、小各种容量的直流电能，是目前获得直流电能的主要方法，得到了广泛应用。在电能的生产和传输上，目前以交流电为主。电力网供给用户的是交流电，而在许多场合，例如电解、蓄电池的充电、直流电动机等，需要用直流电。要得到直流电，除了直流发电机外最普遍应用的是利用各种半导体元件产生直流电。这个方法中，整流是最基础的一步。整流，即利用具有单向导电性的器件，把方向和大小交变的电流变换为直流电。本设计主要是对三相桥式全控整流电路（带反电动势的负载）...
