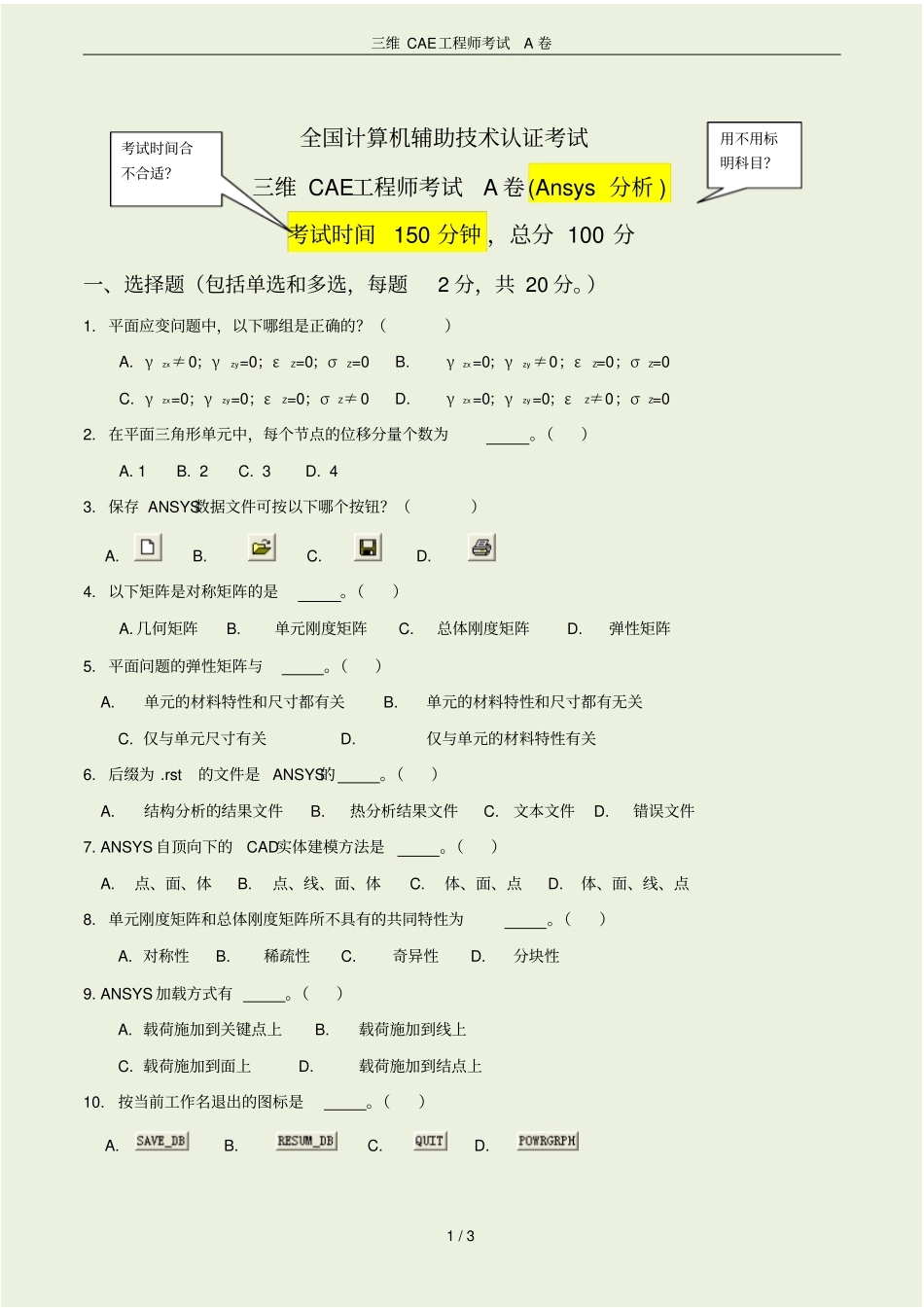

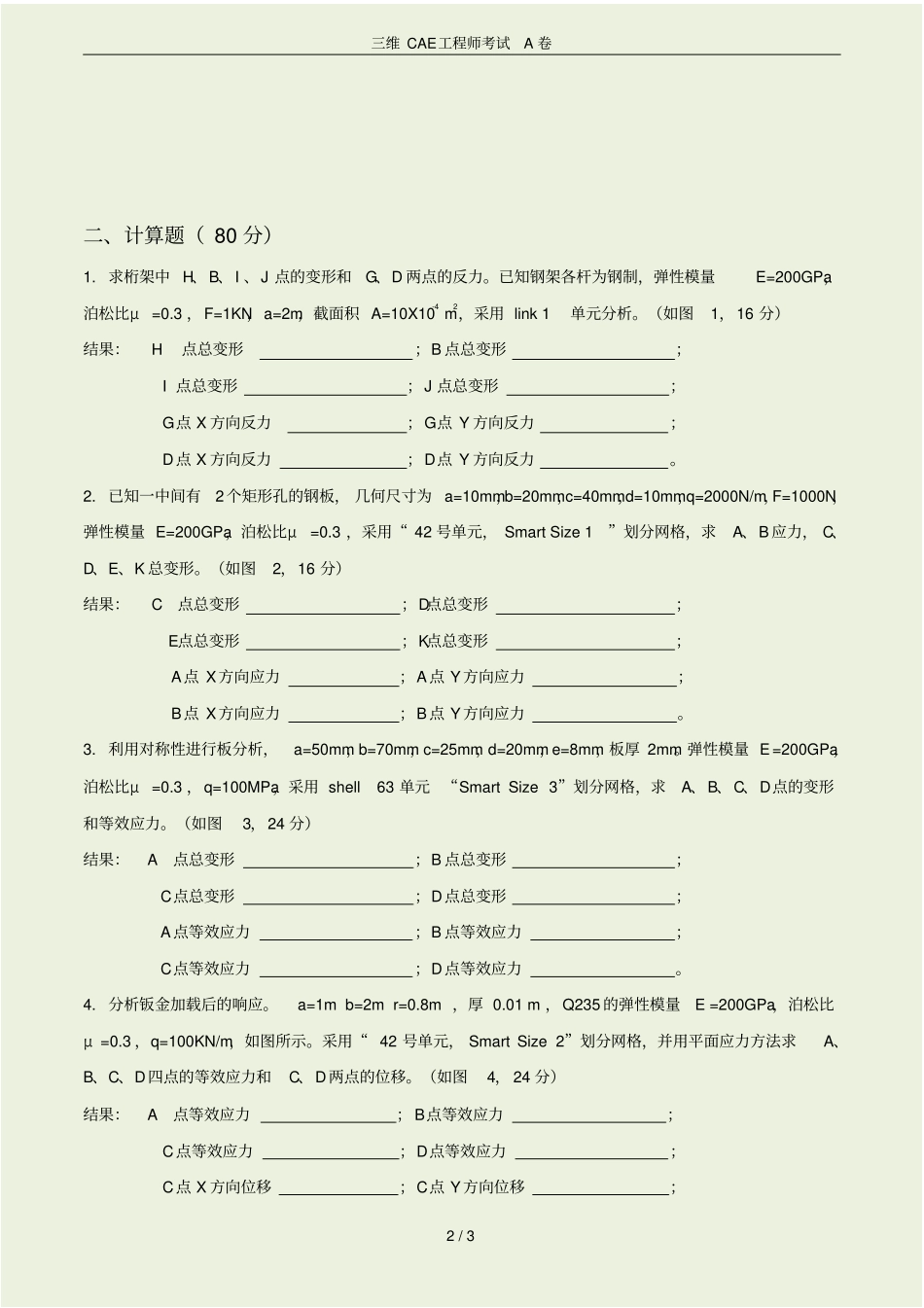

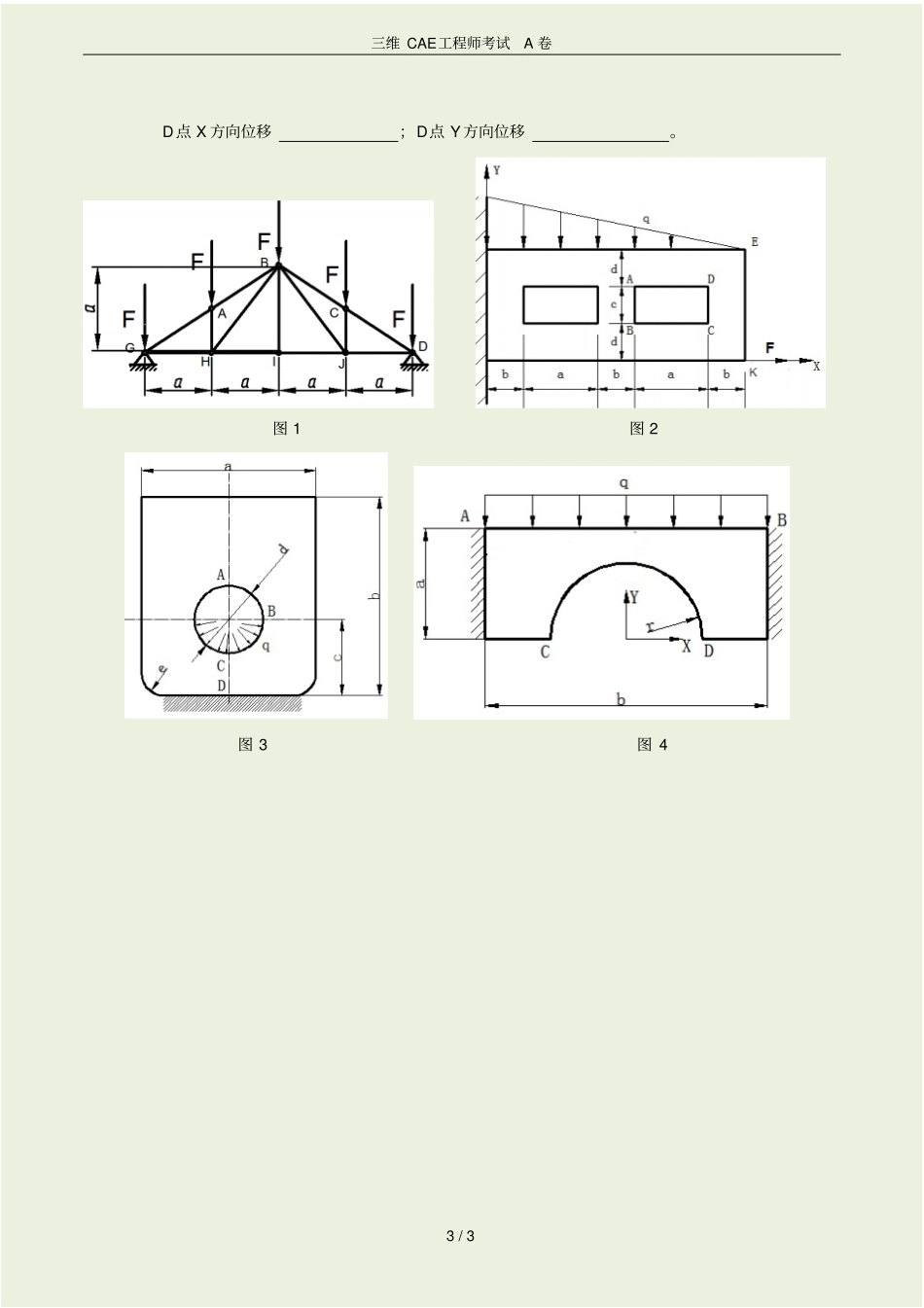

三维CAE工程师考试A卷1/3全国计算机辅助技术认证考试三维CAE工程师考试A卷(Ansys分析)考试时间150分钟，总分100分一、选择题（包括单选和多选，每题2分，共20分。）1.平面应变问题中，以下哪组是正确的？（）A.γzx≠0；γzy=0；εZ=0；σZ=0B.γzx=0；γzy≠0；εZ=0；σZ=0C.γzx=0；γzy=0；εZ=0；σZ≠0D.γzx=0；γzy=0；εZ≠0；σZ=02.在平面三角形单元中，每个节点的位移分量个数为。（）A.1B.2C.3D.43.保存ANSYS数据文件可按以下哪个按钮？（）A.B.C.D.4.以下矩阵是对称矩阵的是。（）A.几何矩阵B.单元刚度矩阵C.总体刚度矩阵D.弹性矩阵5.平面问题的弹性矩阵与。（）A.单元的材料特性和尺寸都有关B.单元的材料特性和尺寸都有无关C.仅与单元尺寸有关D.仅与单元的材料特性有关6.后缀为.rst的文件是ANSYS的。（）A.结构分析的结果文件B.热分析结果文件C.文本文件D.错误文件7.ANSYS自顶向下的CAD实体建模方法是。（）A.点、面、体B.点、线、面、体C.体、面、点D.体、面、线、点8.单元刚度矩阵和总体刚度矩阵所不具有的共同特性为。（）A.对称性B.稀疏性C.奇异性D.分块性9.ANSYS加载方式有。（）A.载荷施加到关键点上B.载荷施加到线上C.载荷施加到面上D.载荷施加到结点上10.按当前工作名退出的图标是。（）A.B.C.D.考试时间合不合适？用不用标明科目？三维CAE工程师考试A卷2/3二、计算题（80分）1.求桁架中H、B、I、J点的变形和G、D两点的反力。已知钢架各杆为钢制，弹性模量E=200GPa，泊松比μ=0.3，F=1KN，a=2m，截面积A=10X10-4m2，采用link1单元分析。（如图1，16分）结果：H点总变形；B点总变形；I点总变形；J点总变形；G点X方向反力；G点Y方向反力；D点X方向反力；D点Y方向反力。2.已知一中间有2个矩形孔的钢板，几何尺寸为a=10mm，b=20mm，c=40mm，d=10mm，q=2000N/m，F=1000N，弹性模量E=200GPa，泊松比μ=0.3，采用“42号单元，SmartSize1”划分网格，求A、B应力，C、D、E、K总变形。（如图2，16分）结果：C点总变形；D点总变形；E点总变形；K点总变形；A点X方向应力；A点Y方向应力；B点X方向应力；B点Y方向应力。3.利用对称性进行板分析，a=50mm，b=70mm，c=25mm，d=20mm，e=8mm，板厚2mm。弹性模量E=200GPa，泊松比μ=0.3，q=100MPa，采用shell63单元“SmartSize3”划分网格，求A、B、C、D点的变形和等效应力。（如图3，24分）结果：A点总变形；B点总变形；C点总变形；D点总变形；A点等效应力；B点等效应力；C点等效应力；D点等效应力。4.分析钣金加载后的响应。a=1mb=2mr=0.8m，厚0.01m，Q235的弹性模量E=200GPa，泊松比μ=0.3，q=100KN/m，如图所示。采用“42号单元，SmartSize2”划分网格，并用平面应力方法求A、B、C、D四点的等效应力和C、D两点的位移。（如图4，24分）结果：A点等效应力；B点等效应力；C点等效应力；D点等效应力；C点X方向位移；C点Y方向位移；三维CAE工程师考试A卷3/3D点X方向位移；D点Y方向位移。图1图2图3图4
