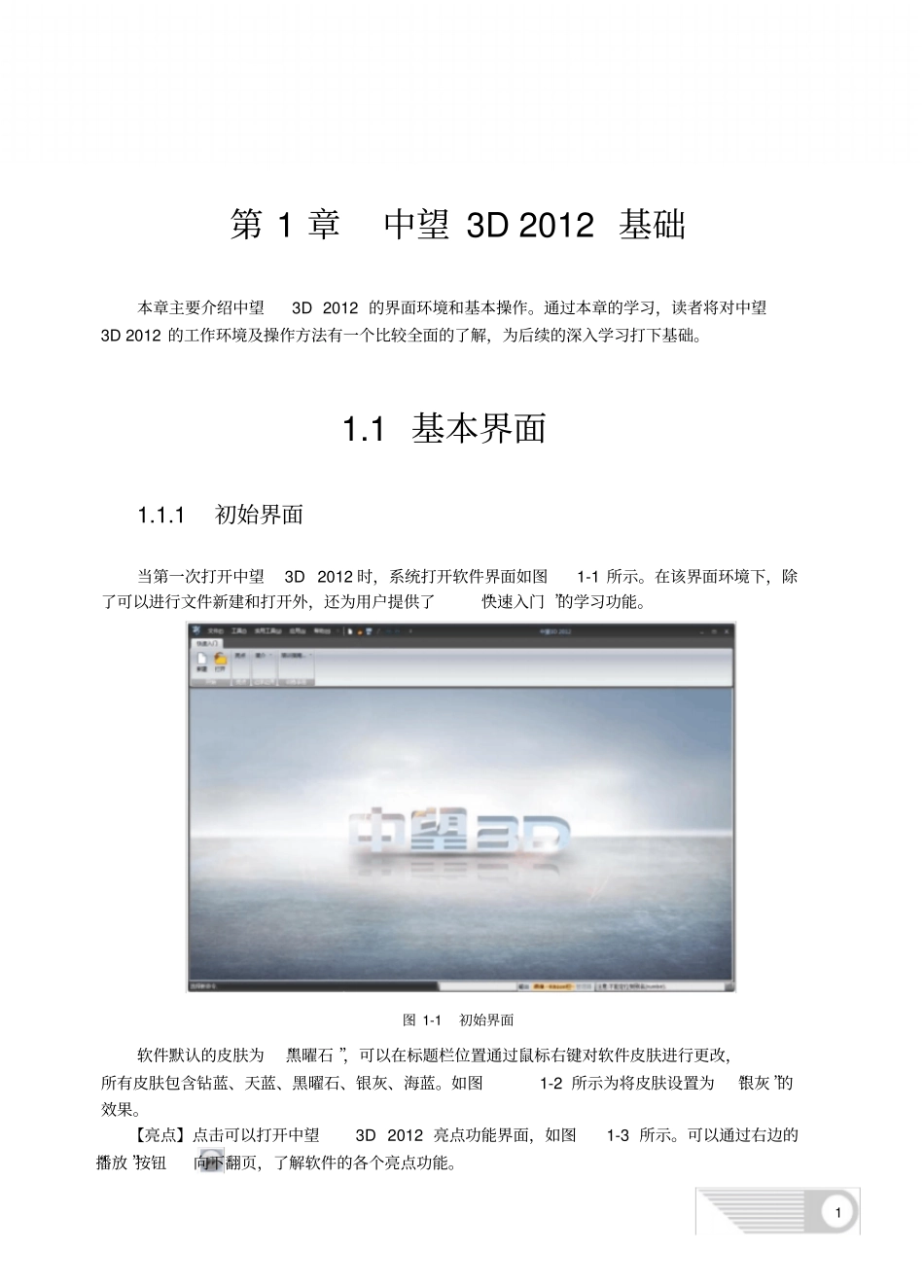

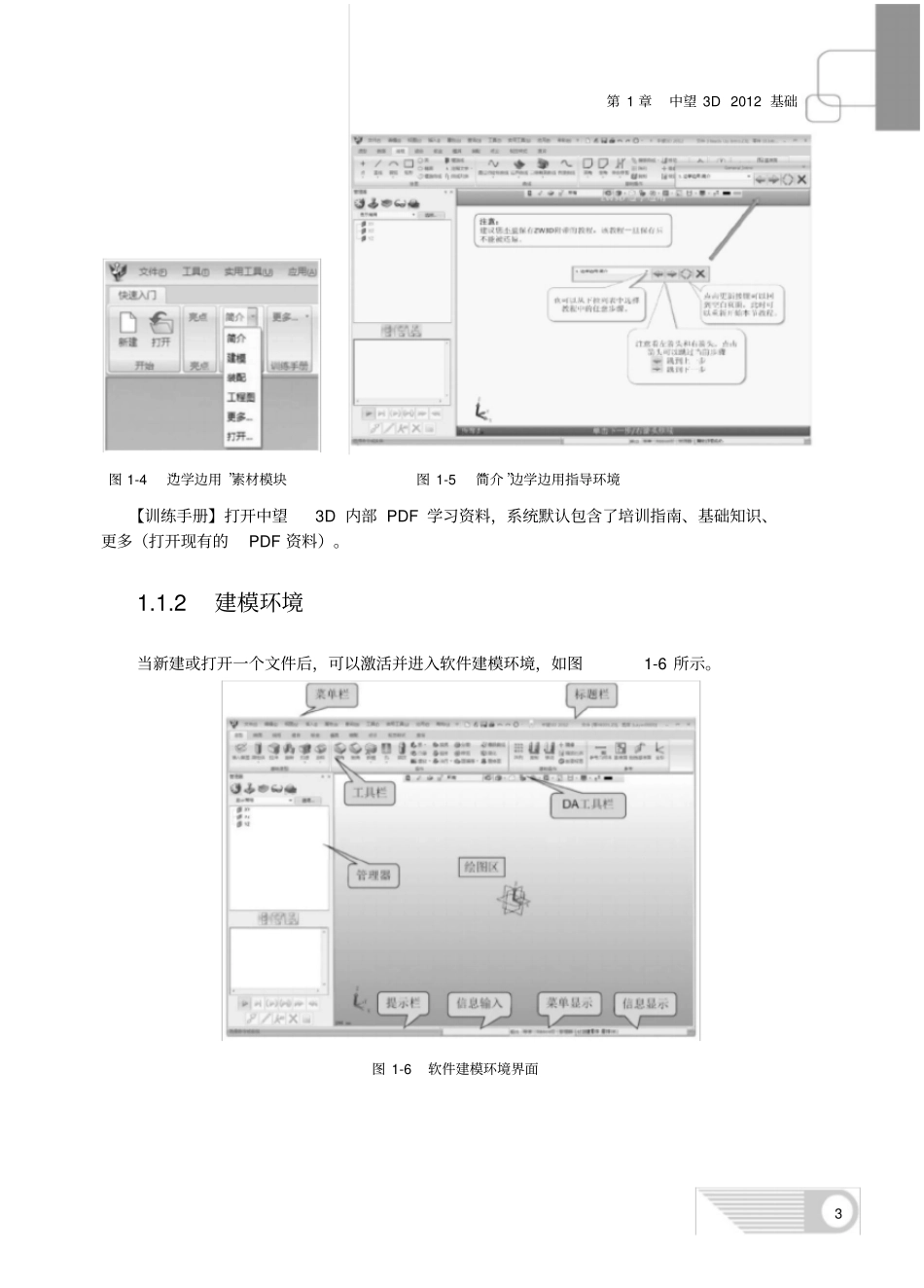

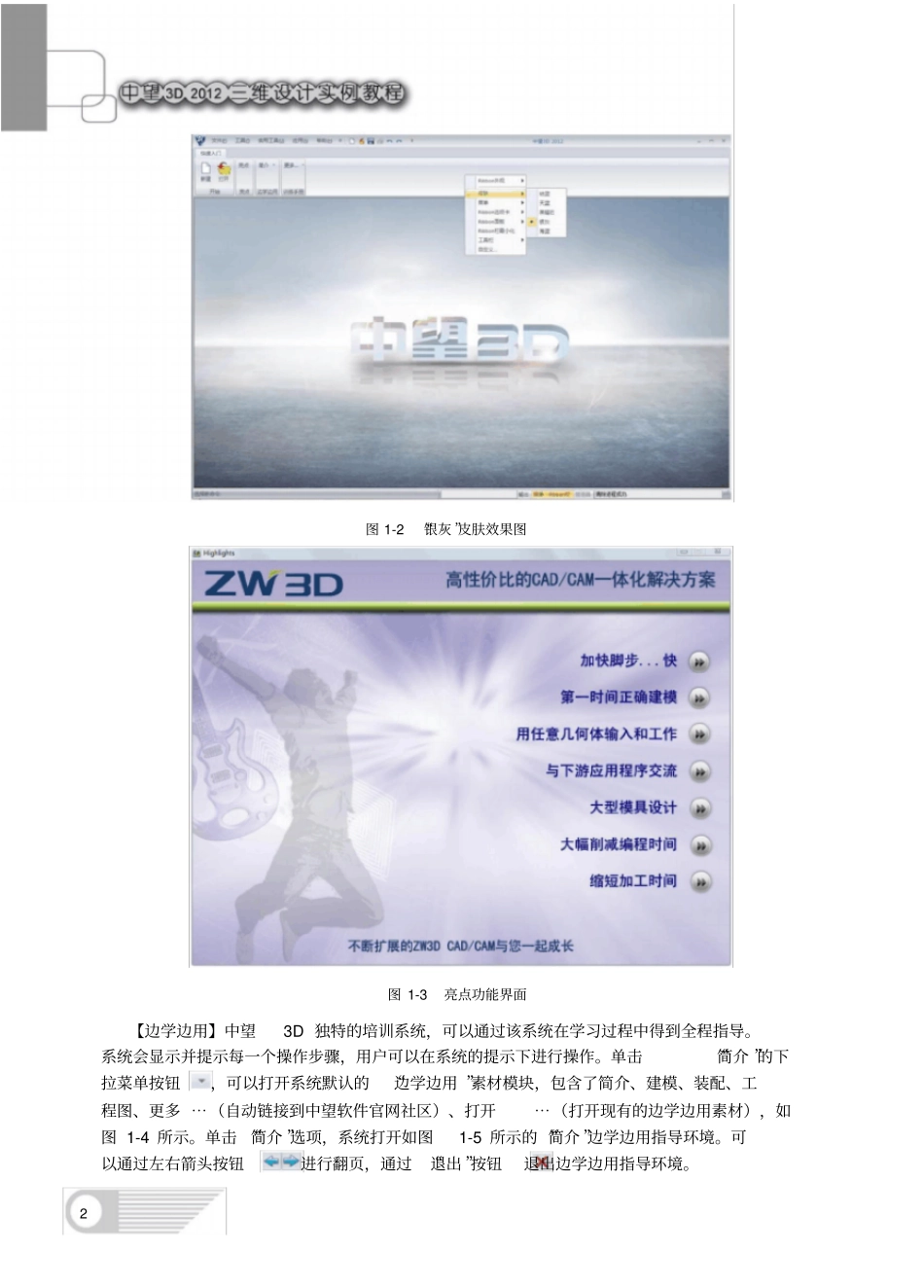

第1章中望3D2012基础本章主要介绍中望3D2012的界面环境和基本操作。通过本章的学习，读者将对中望3D2012的工作环境及操作方法有一个比较全面的了解，为后续的深入学习打下基础。1.1基本界面1.1.1初始界面当第一次打开中望3D2012时，系统打开软件界面如图1-1所示。在该界面环境下，除了可以进行文件新建和打开外，还为用户提供了“快速入门”的学习功能。图1-1初始界面软件默认的皮肤为“黑曜石”，可以在标题栏位置通过鼠标右键对软件皮肤进行更改，所有皮肤包含钻蓝、天蓝、黑曜石、银灰、海蓝。如图1-2所示为将皮肤设置为“银灰”的效果。【亮点】点击可以打开中望3D2012亮点功能界面，如图1-3所示。可以通过右边的“播放”按钮向下翻页，了解软件的各个亮点功能。1图1-2“银灰”皮肤效果图图1-3亮点功能界面【边学边用】中望3D独特的培训系统，可以通过该系统在学习过程中得到全程指导。系统会显示并提示每一个操作步骤，用户可以在系统的提示下进行操作。单击“简介”的下拉菜单按钮，可以打开系统默认的“边学边用”素材模块，包含了简介、建模、装配、工程图、更多⋯（自动链接到中望软件官网社区）、打开⋯（打开现有的边学边用素材），如图1-4所示。单击“简介”选项，系统打开如图1-5所示的“简介”边学边用指导环境。可以通过左右箭头按钮进行翻页，通过“退出”按钮退出边学边用指导环境。2第1章中望3D2012基础图1-4“边学边用”素材模块图1-5“简介”边学边用指导环境【训练手册】打开中望3D内部PDF学习资料，系统默认包含了培训指南、基础知识、更多（打开现有的PDF资料）。1.1.2建模环境当新建或打开一个文件后，可以激活并进入软件建模环境，如图1-6所示。图1-6软件建模环境界面31．菜单栏菜单栏配有下拉菜单操作命令，下拉菜单中有子菜单。菜单栏中的大部分功能可以通过工具栏中的功能图标代替。2．标题栏标题栏配有常用的操作命令，如新建、打开、保存、撤销、更新等。另外，还显示中望3D的版本信息、工作文件（激活零件）、当前工作图层等。3．工具栏工具栏配有功能图标操作命令。中望3D按照模块分类进行管理，如“造型”中大部分命令都基于实体建模，“线框”中大部分命令都基于曲线创建及曲线操作，“模具”中大部分命令都基于模具设计等。4．DA工具栏中望3D将实际工作中使用频率非常高的命令集成在一起，布局在绘图区上方最方便点击的位置，即DA工具栏方便用户获取功能。5．管理器中望3D的各种操作管理器，在不同的环境中表现不同。例如，在建模环境中包含历史特征管理、装配管理、图层管理、视图管理、视觉管理；在加工环境中为加工操作管理；在工程图中包含图层管理和表格管理；等等。6．提示栏提示栏的作用是提示用户下一步操作。7．信息输入信息输入是指可以输入系统能识别的命令进行操作。在加工环境中可以显示捕捉的坐标点信息。4第1章中望3D2012基础8．菜单显示菜单显示或隐藏下拉菜单、输出、Ribbon栏、管理器。9．信息显示显示当前操作的信息。默认为关闭状态，可以通过左边的“输出”按钮，打开信息显示框。1.2对象操作1.2.1文件操作中望3D的文件格式为“*.Z3”，支持全中文名称及包含中文名称的文件夹。中望3D具有自己独特的文件管理方式，它允许在一个Z3文件内部包含多个零件对象，这就使含有许多组件的装配文件可以将组件进行内部管理，而不需组件显示在硬盘中，使文件管理更简洁。1．新建文件选择下拉菜单命令【文件】→【新建】或单击标题栏中的“新建”功能图标，系统弹出“新建文件”对话框，如图1-7所示，包含了零件/装配、工程图、加工方案、工程图包、二维草图、方程式组、多对象文件、打开现有文件⋯图标。系统默认为新建一个零件/装配，并默认零件名称为“零件001”。单击“确定”按钮，系统激活并进入软件建模环境。图1-7“新建文件”对话框提醒：系统会自动记录使用过的文件路径，不允许新建的零件在这些路径的目录中与现有零件同名。5当选择“新建文件”对话框中的“多对象文件”时，可以创建多对象文件。此时系统并不会直接进入建模环境，而是进入对象环境界面，如图1-8所示。在对象环境中可以创建多个不同零件，这些零件之间可以...
