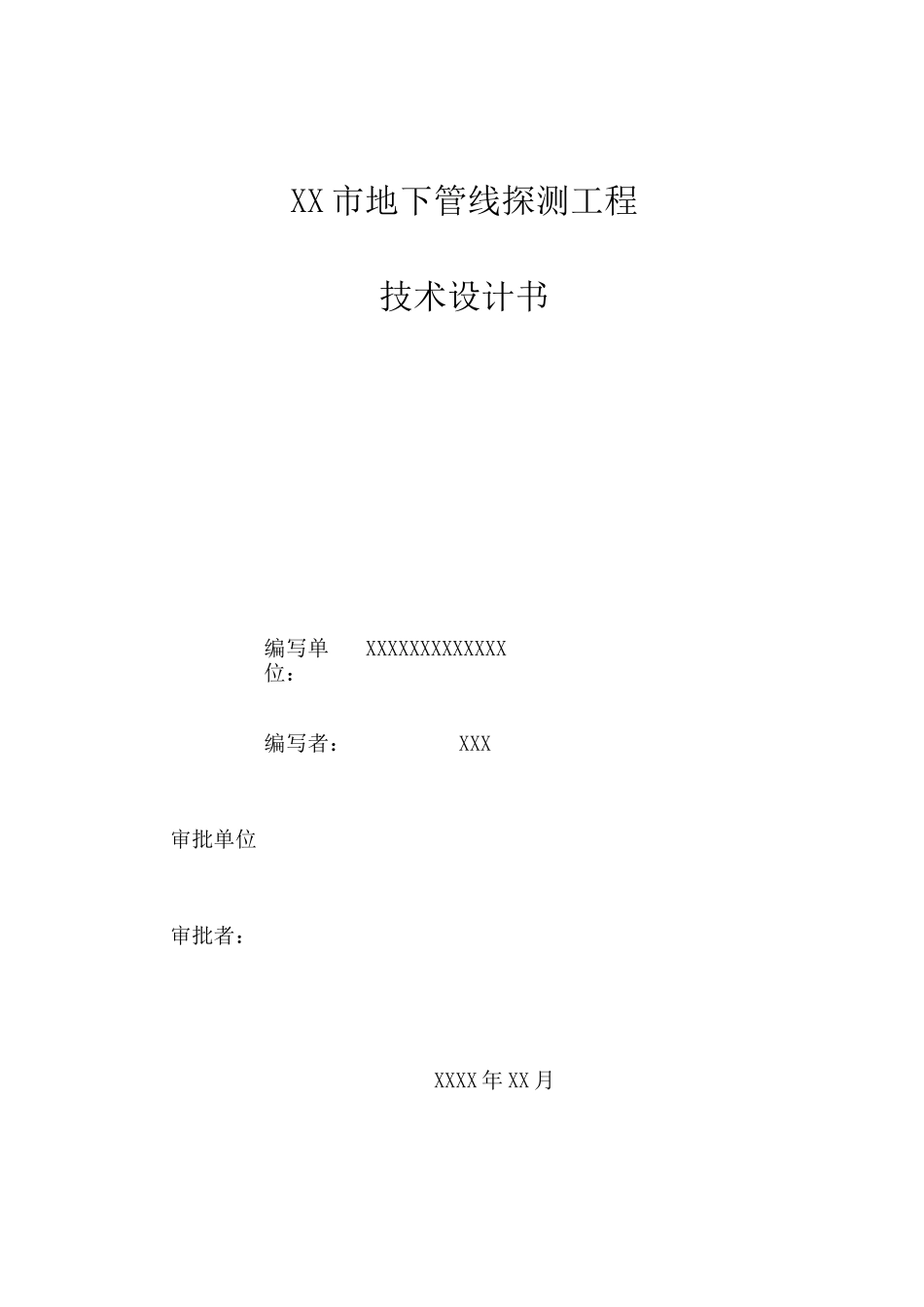

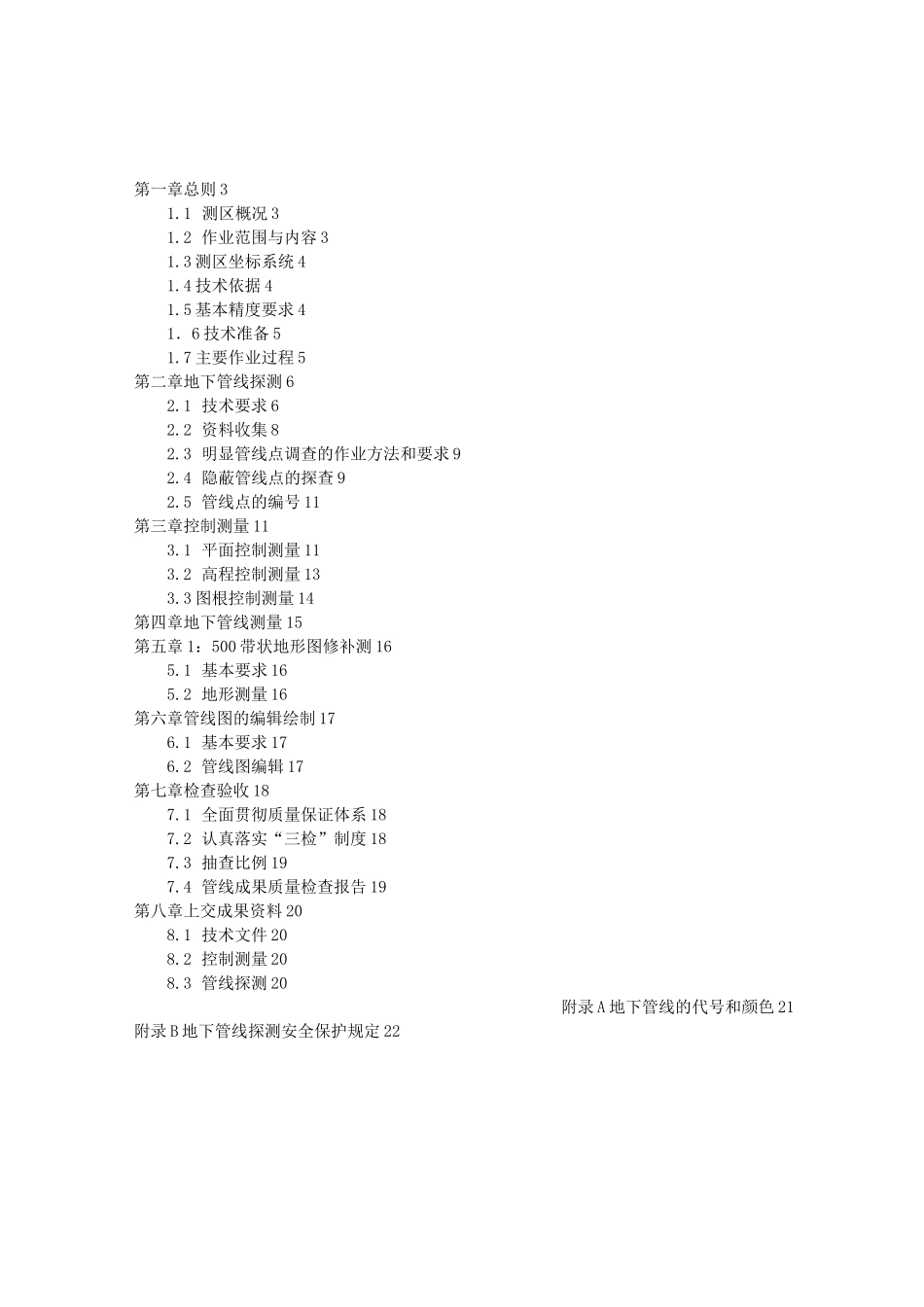

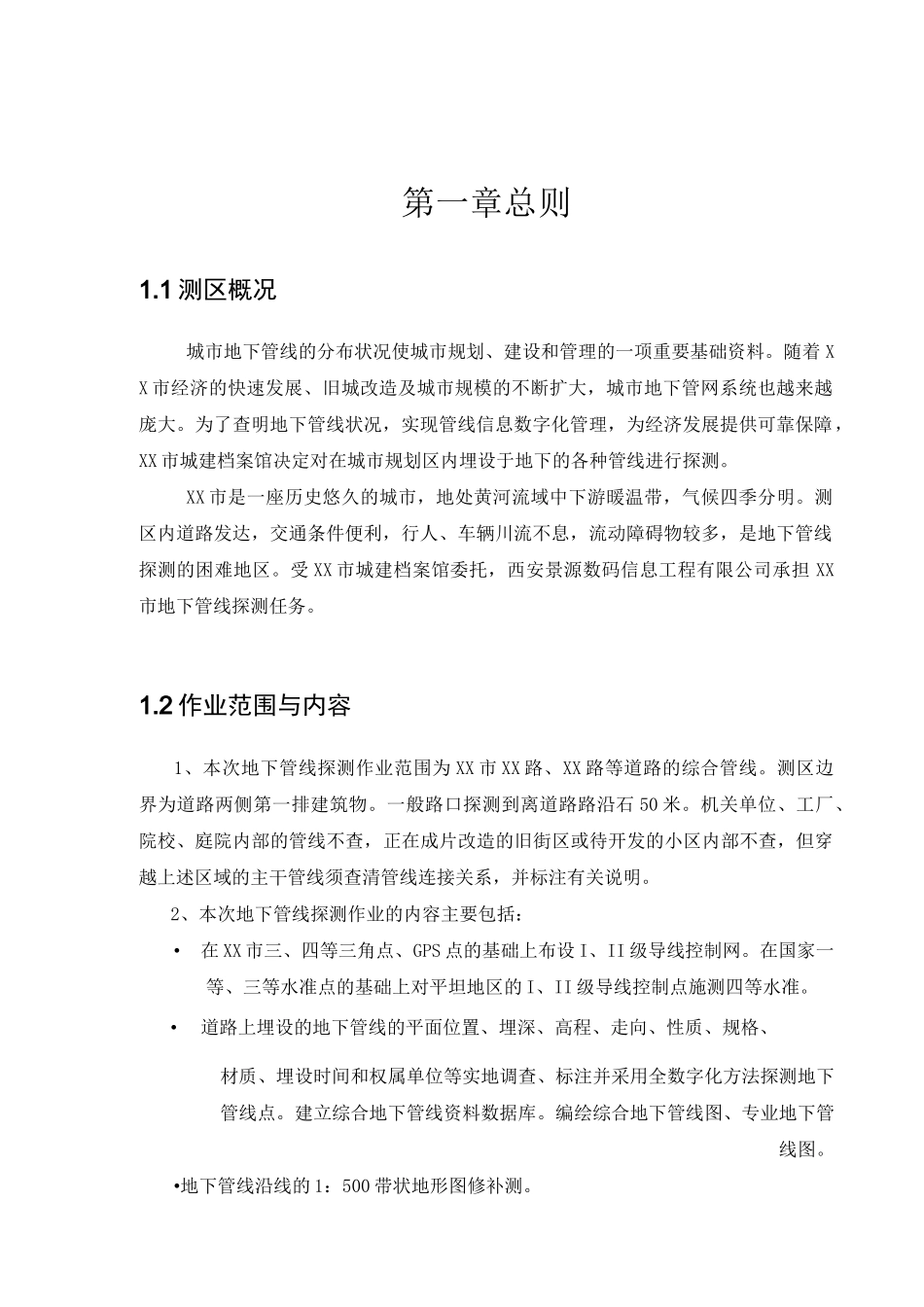

XX市地下管线探测工程技术设计书编写单位：XXXXXXXXXXXXX编写者：XXX审批单位审批者：XXXX年XX月第一章总则31.1测区概况31.2作业范围与内容31.3测区坐标系统41.4技术依据41.5基本精度要求41．6技术准备51.7主要作业过程5第二章地下管线探测62.1技术要求62.2资料收集82.3明显管线点调查的作业方法和要求92.4隐蔽管线点的探查92.5管线点的编号11第三章控制测量113.1平面控制测量113.2高程控制测量133.3图根控制测量14第四章地下管线测量15第五章1：500带状地形图修补测165.1基本要求165.2地形测量16第六章管线图的编辑绘制176.1基本要求176.2管线图编辑17第七章检查验收187.1全面贯彻质量保证体系187.2认真落实“三检”制度187.3抽查比例197.4管线成果质量检查报告19第八章上交成果资料208.1技术文件208.2控制测量208.3管线探测20附录A地下管线的代号和颜色21附录B地下管线探测安全保护规定22第一章总则1.1测区概况城市地下管线的分布状况使城市规划、建设和管理的一项重要基础资料。随着XX市经济的快速发展、旧城改造及城市规模的不断扩大，城市地下管网系统也越来越庞大。为了查明地下管线状况，实现管线信息数字化管理，为经济发展提供可靠保障，XX市城建档案馆决定对在城市规划区内埋设于地下的各种管线进行探测。XX市是一座历史悠久的城市，地处黄河流域中下游暖温带，气候四季分明。测区内道路发达，交通条件便利，行人、车辆川流不息，流动障碍物较多，是地下管线探测的困难地区。受XX市城建档案馆委托，西安景源数码信息工程有限公司承担XX市地下管线探测任务。1.2作业范围与内容1、本次地下管线探测作业范围为XX市XX路、XX路等道路的综合管线。测区边界为道路两侧第一排建筑物。一般路口探测到离道路路沿石50米。机关单位、工厂、院校、庭院内部的管线不查，正在成片改造的旧街区或待开发的小区内部不查，但穿越上述区域的主干管线须查清管线连接关系，并标注有关说明。2、本次地下管线探测作业的内容主要包括：•在XX市三、四等三角点、GPS点的基础上布设I、II级导线控制网。在国家一等、三等水准点的基础上对平坦地区的I、II级导线控制点施测四等水准。•道路上埋设的地下管线的平面位置、埋深、高程、走向、性质、规格、材质、埋设时间和权属单位等实地调查、标注并采用全数字化方法探测地下管线点。建立综合地下管线资料数据库。编绘综合地下管线图、专业地下管线图。•地下管线沿线的1：500带状地形图修补测。1.3测区坐标系统1、平面坐标系采用1993年XX市独立坐标系；2、高程采用1985年国家高程基准。1.4技术依据1、《城市地下管线探测技术规程》（CJJ61-2003）,以下简称《管线规程》；2、《XX市地下管线探测及信息化技术规程》（2005.4）,以下简称《技术规程》;3、《城市测量规范》（CJJ8）,以下简称《规范》；4、《1：500，1：1000，1：2000地形图图式》（GB/T7929）,以下简称《图式》;5、《1：500，1：1000，1：2000地形图要素分类与代码》（GB14804）,以下简称《代码》；6、批准的《XX市地下管线探测技术设计书》，以下简称《设计》。1.5基本精度要求1、地下管线隐蔽管线点的探查精度平面位置限差6:0.10m；埋深限差6:0.15m。tsth注：h为地下管线的中心埋深，单位为厘米，当h<100cm时则以100cm带入计算2、地下管线的测量精度平面位置的中误差m不得大于±5cm（相对于临近控制点），高程测量中误s差m不得大于±3cm（相对于临近控制点）。h3、地下管线图测绘精度地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差不得大于图上±0.5mm。1．6技术准备1、资料搜集；2、现场踏勘；3、仪器一致性校验、方法试验；4、测区技术设计书编制；5、技术培训及项目作业计划编制。1.7主要作业过程1、制定工程计划，确定技术方案；2、收集已有成果资料，方法试验，编写技术设计书；3、组织人员并成立项目领导小组及项目部，设立相应机构；4、控制测量，为地下管线点的测定准备足够数量的测量控制点；5、地下管线调查与探测，即采用物探仪器和相应的测量工具对各种地下管线的明显点、隐蔽点进行调查和测量，查清各种管线的位置、走向、埋深及各种有关属性。6、管线点及...
