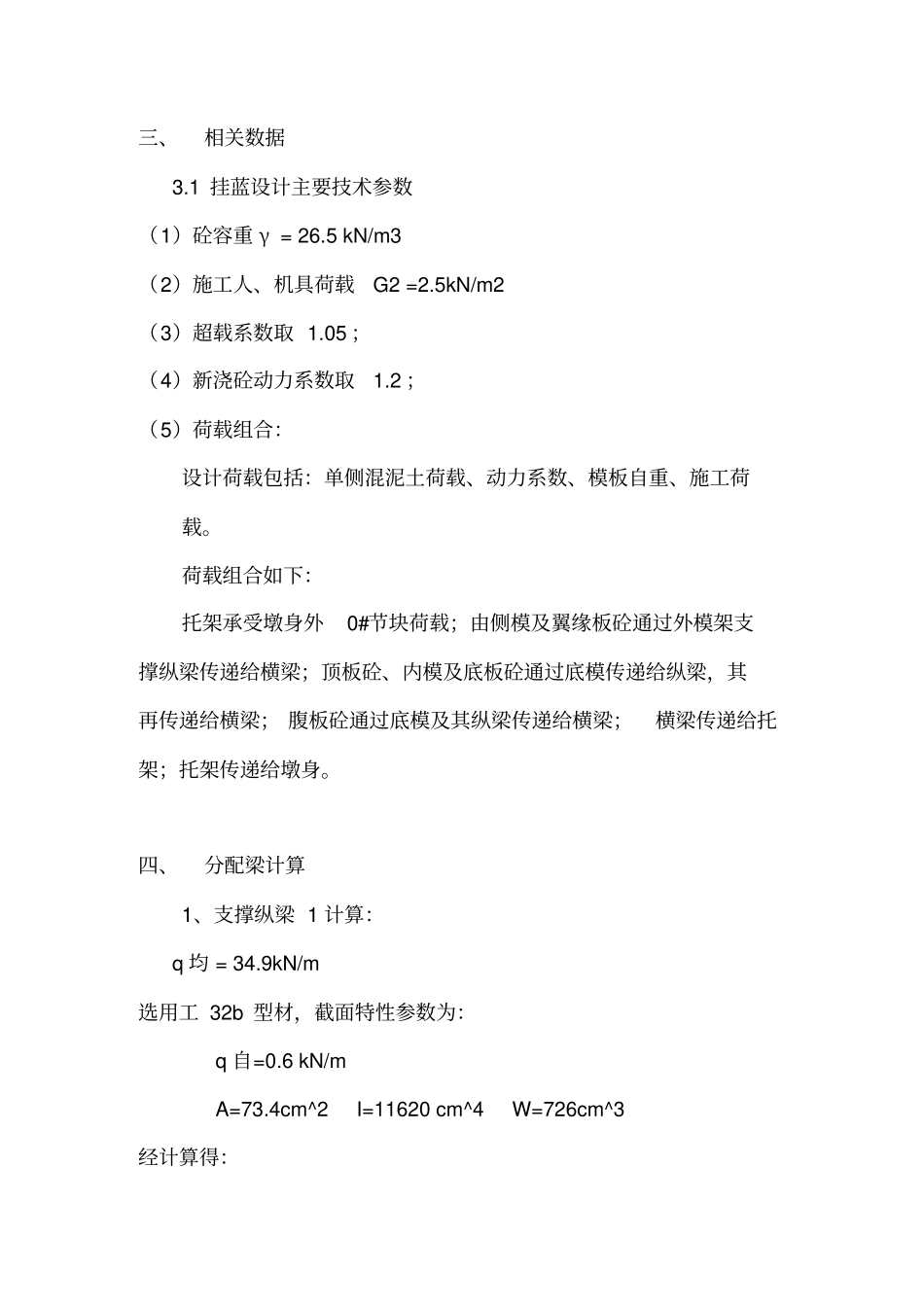

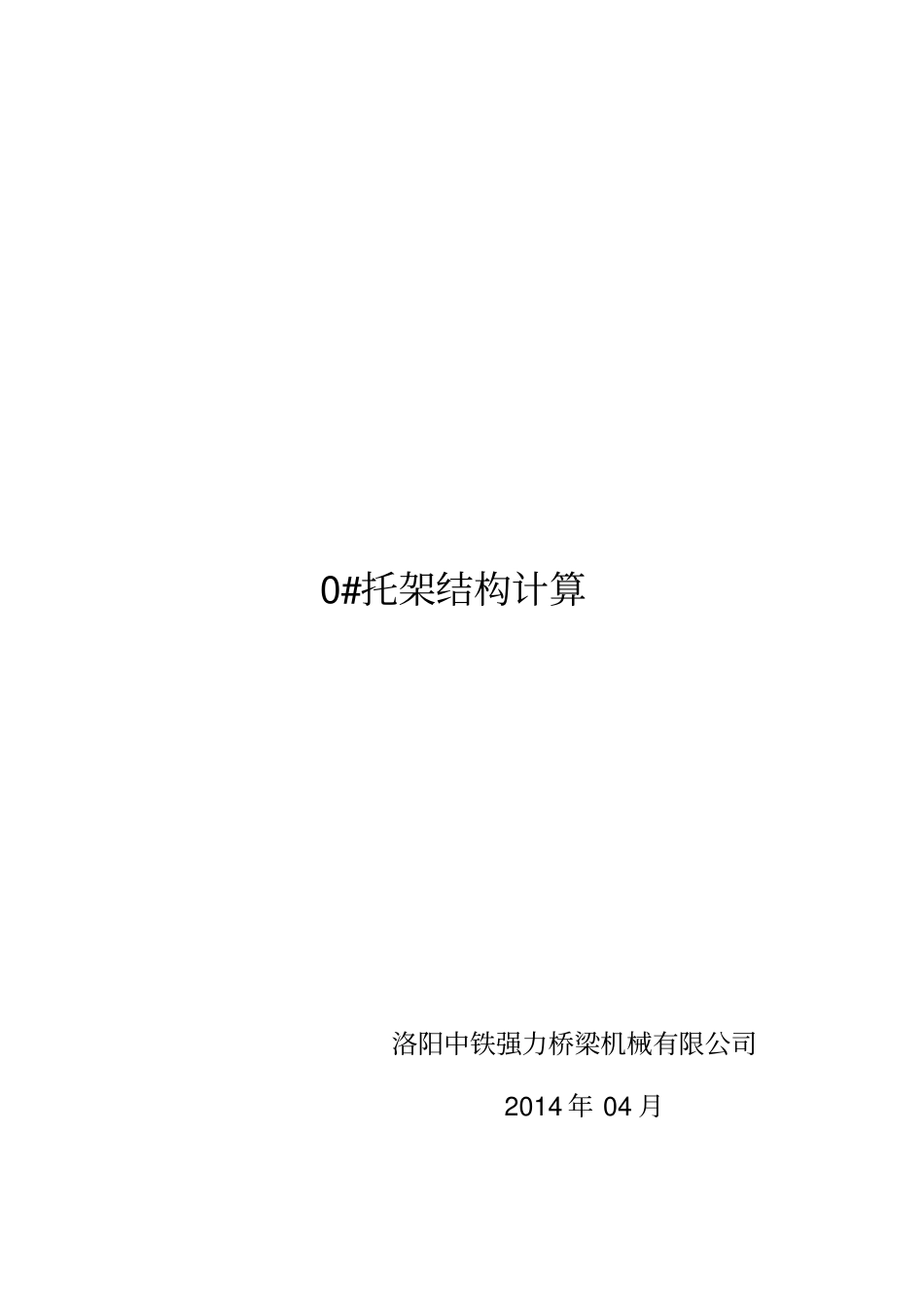

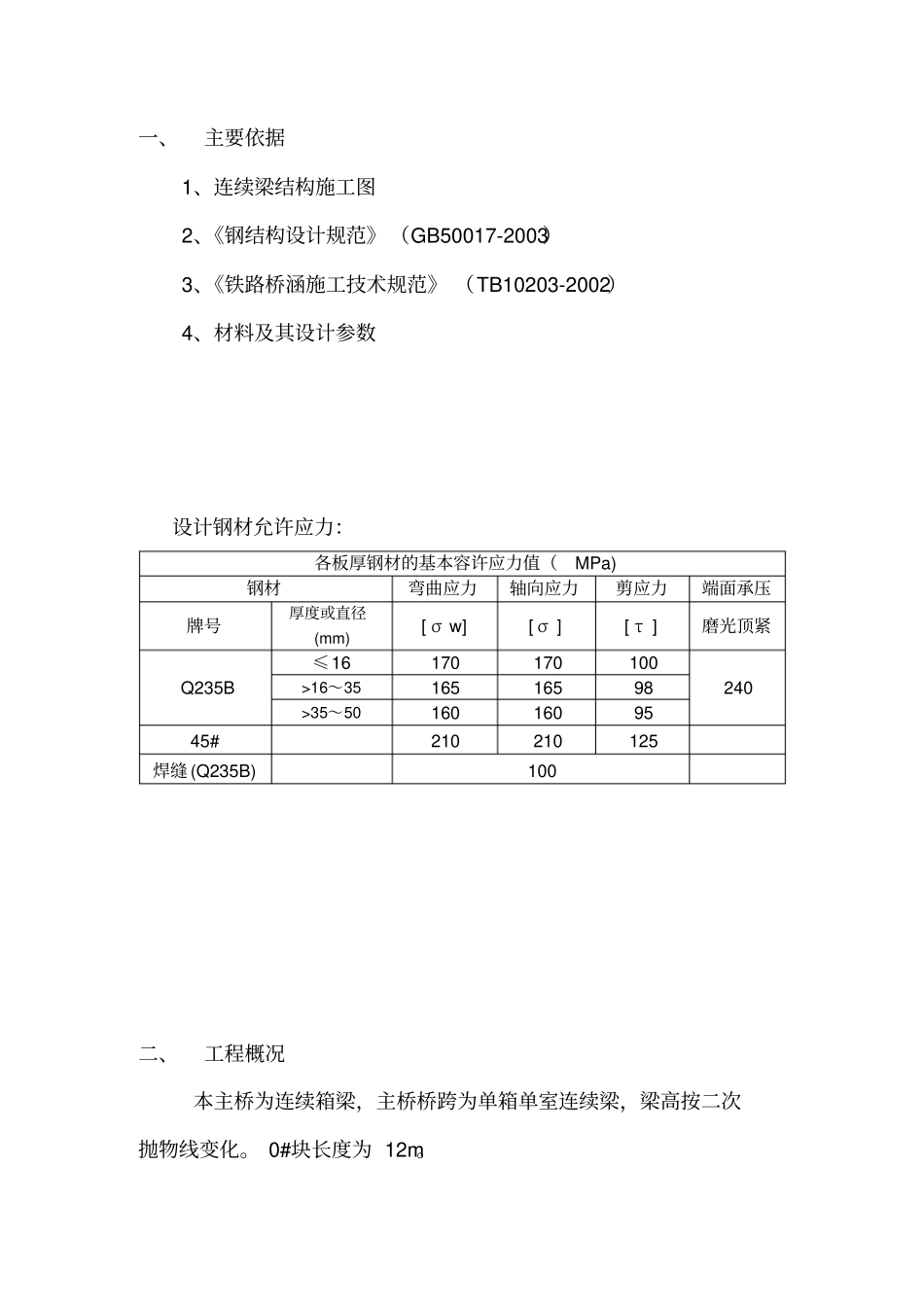

0#托架结构计算洛阳中铁强力桥梁机械有限公司2014年04月一、主要依据1、连续梁结构施工图2、《钢结构设计规范》（GB50017-2003）3、《铁路桥涵施工技术规范》（TB10203-2002）4、材料及其设计参数设计钢材允许应力：各板厚钢材的基本容许应力值（MPa)钢材弯曲应力轴向应力剪应力端面承压牌号厚度或直径(mm)[σw][σ][τ]磨光顶紧Q235B≤16170170100240>16～3516516598>35～501601609545#210210125焊缝(Q235B)100二、工程概况本主桥为连续箱梁，主桥桥跨为单箱单室连续梁，梁高按二次抛物线变化。0#块长度为12m。三、相关数据3.1挂蓝设计主要技术参数（1）砼容重γ=26.5kN/m3（2）施工人、机具荷载G2=2.5kN/m2（3）超载系数取1.05；（4）新浇砼动力系数取1.2；（5）荷载组合：设计荷载包括：单侧混泥土荷载、动力系数、模板自重、施工荷载。荷载组合如下：托架承受墩身外0#节块荷载；由侧模及翼缘板砼通过外模架支撑纵梁传递给横梁；顶板砼、内模及底板砼通过底模传递给纵梁，其再传递给横梁；腹板砼通过底模及其纵梁传递给横梁；横梁传递给托架；托架传递给墩身。四、分配梁计算1、支撑纵梁1计算：q均=34.9kN/m选用工32b型材，截面特性参数为：q自=0.6kN/mA=73.4cm^2I=11620cm^4W=726cm^3经计算得：弯矩为M=70×10^3N.m支座反Ra=50.6kNRb=12.4kNRc=171.2kN最大剪力为Q=91.8kNσ(max)=M/W=106.5Mpa＜[σw]τ(max)=QSx/Ib=30.9Mpa＜[τ]满足要求。挠度据计算得：f(max)=4.3mm
