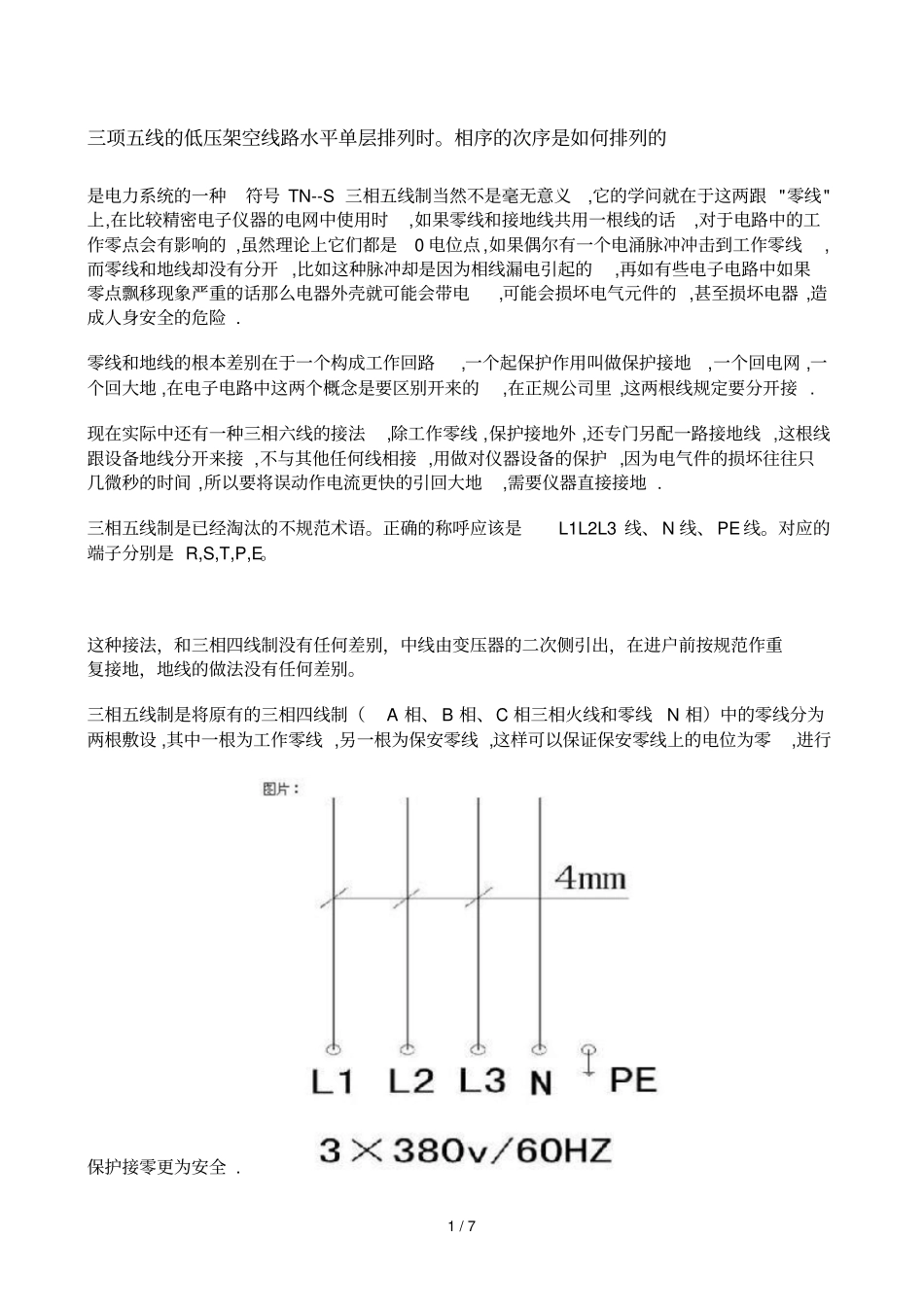

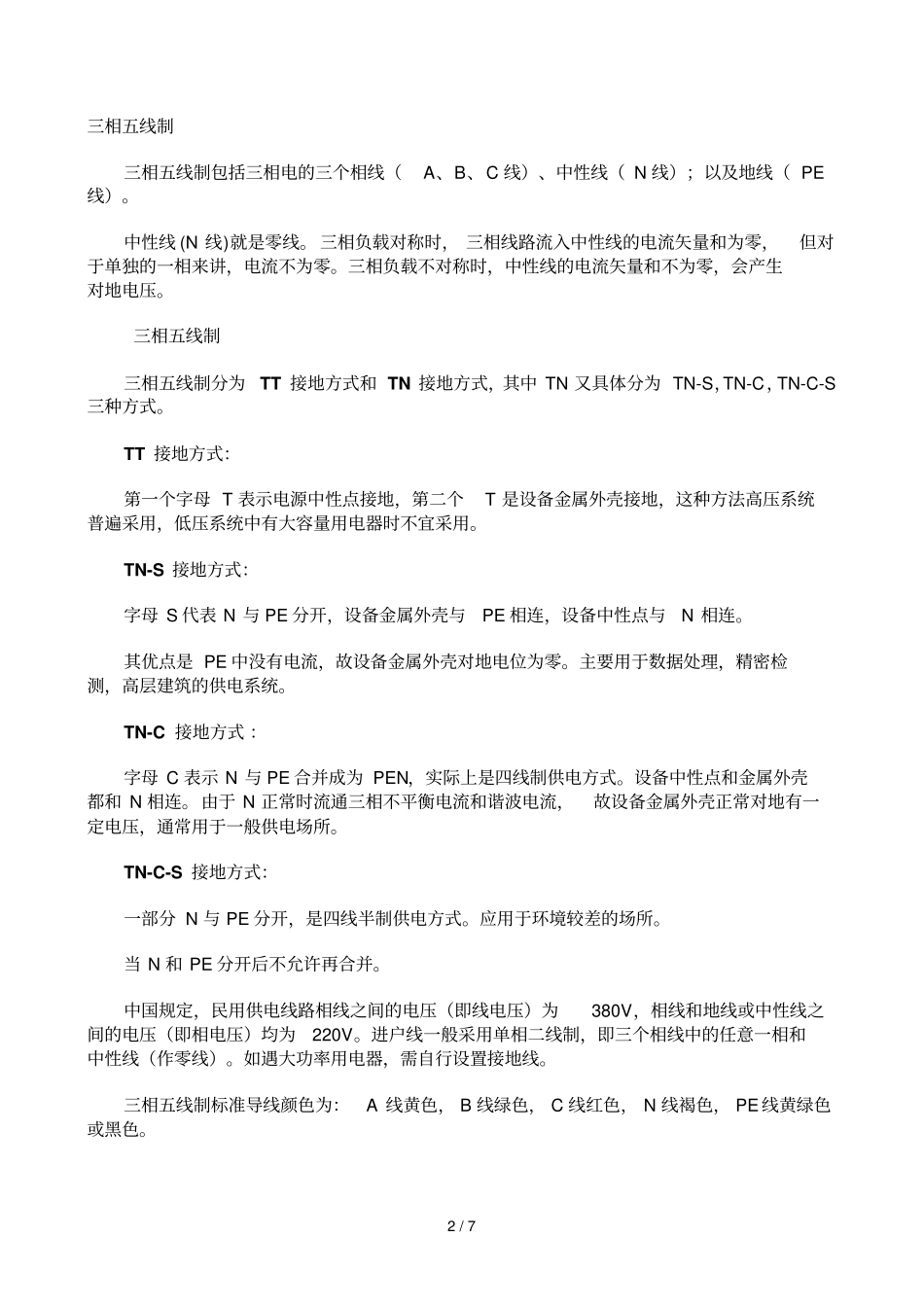

1/7三项五线的低压架空线路水平单层排列时。相序的次序是如何排列的是电力系统的一种符号TN--S三相五线制当然不是毫无意义,它的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回大地,需要仪器直接接地.三相五线制是已经淘汰的不规范术语。正确的称呼应该是L1L2L3线、N线、PE线。对应的端子分别是R,S,T,P,E。这种接法,和三相四线制没有任何差别,中线由变压器的二次侧引出,在进户前按规范作重复接地,地线的做法没有任何差别。三相五线制是将原有的三相四线制(A相、B相、C相三相火线和零线N相)中的零线分为两根敷设,其中一根为工作零线,另一根为保安零线,这样可以保证保安零线上的电位为零,进行保护接零更为安全.2/7三相五线制三相五线制包括三相电的三个相线(A、B、C线)、中性线(N线);以及地线(PE线)。中性线(N线)就是零线。三相负载对称时,三相线路流入中性线的电流矢量和为零,但对于单独的一相来讲,电流不为零。三相负载不对称时,中性线的电流矢量和不为零,会产生对地电压。三相五线制三相五线制分为TT接地方式和TN接地方式,其中TN又具体分为TN-S,TN-C,TN-C-S三种方式。TT接地方式:第一个字母T表示电源中性点接地,第二个T是设备金属外壳接地,这种方法高压系统普遍采用,低压系统中有大容量用电器时不宜采用。TN-S接地方式:字母S代表N与PE分开,设备金属外壳与PE相连,设备中性点与N相连。其优点是PE中没有电流,故设备金属外壳对地电位为零。主要用于数据处理,精密检测,高层建筑的供电系统。TN-C接地方式:字母C表示N与PE合并成为PEN,实际上是四线制供电方式。设备中性点和金属外壳都和N相连。由于N正常时流通三相不平衡电流和谐波电流,故设备金属外壳正常对地有一定电压,通常用于一般供电场所。TN-C-S接地方式:一部分N与PE分开,是四线半制供电方式。应用于环境较差的场所。当N和PE分开后不允许再合并。中国规定,民用供电线路相线之间的电压(即线电压)为380V,相线和地线或中性线之间的电压(即相电压)均为220V。进户线一般采用单相二线制,即三个相线中的任意一相和中性线(作零线)。如遇大功率用电器,需自行设置接地线。三相五线制标准导线颜色为:A线黄色,B线绿色,C线红色,N线褐色,PE线黄绿色或黑色。3/7附图:架空线路相序的排列有哪些要求?答:架空线路相序的排列有以下要求:1、TT系统供电时,其相序排列:面向负荷从左向右为L1、L2、L32、TN-S系统或TN-C-S系统供电时,和保护零线在同一横担架设时的相序排列:面向负荷从左至右为L1、N、L2、L3、PE;3、TN-S系统或TN-C-S系统供电时,动力线、照明线同杆架设上、下两层横担,相序排列方法:上层横担,面向负荷从左至右为L1、L2、L3,下层横担,面向负荷从左至右为L1、(L2、L3)、N、PE。当照明线在两个横担上架设时,最下层横担面向负荷,最右边的导线为保护零线PE。架空线路敷设的相序排列要求1)单横担架设时,面向负荷侧,从左起为L1、N、L2、L3、PE;2)双横担架设时,面向负荷侧,上横担从左起为L1、L2、L3;下横担从左起为L1、(L2、L3)N、PE;三相变压器原理图及接线图三相变压器原理图4/7若两绕组电流在铁心内产生的磁通相加,则定义两电流的流入端为两耦合绕组的同名端。性质:同名端上感应电动势极性永远相同。三相调压器接线图三相变...
