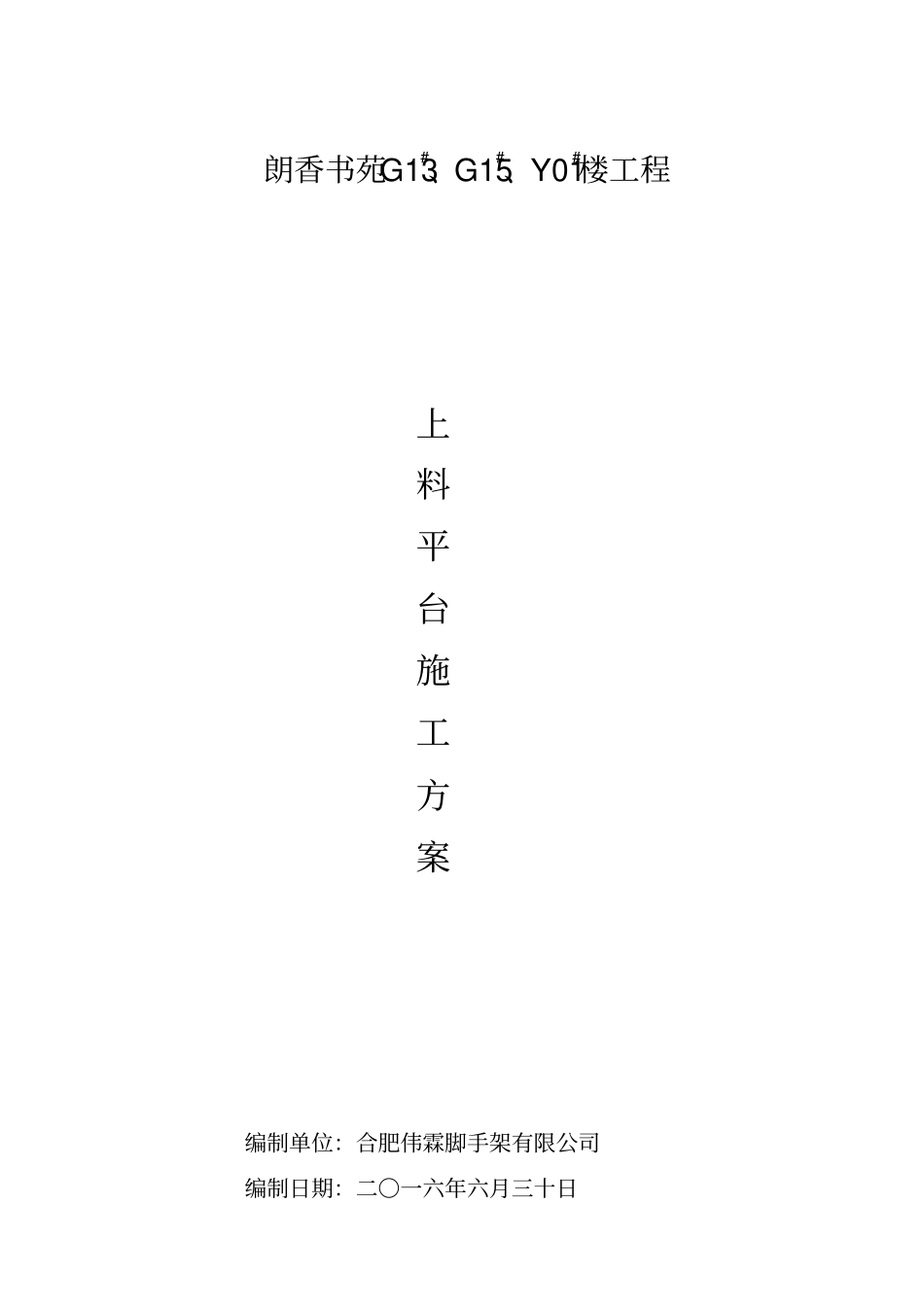

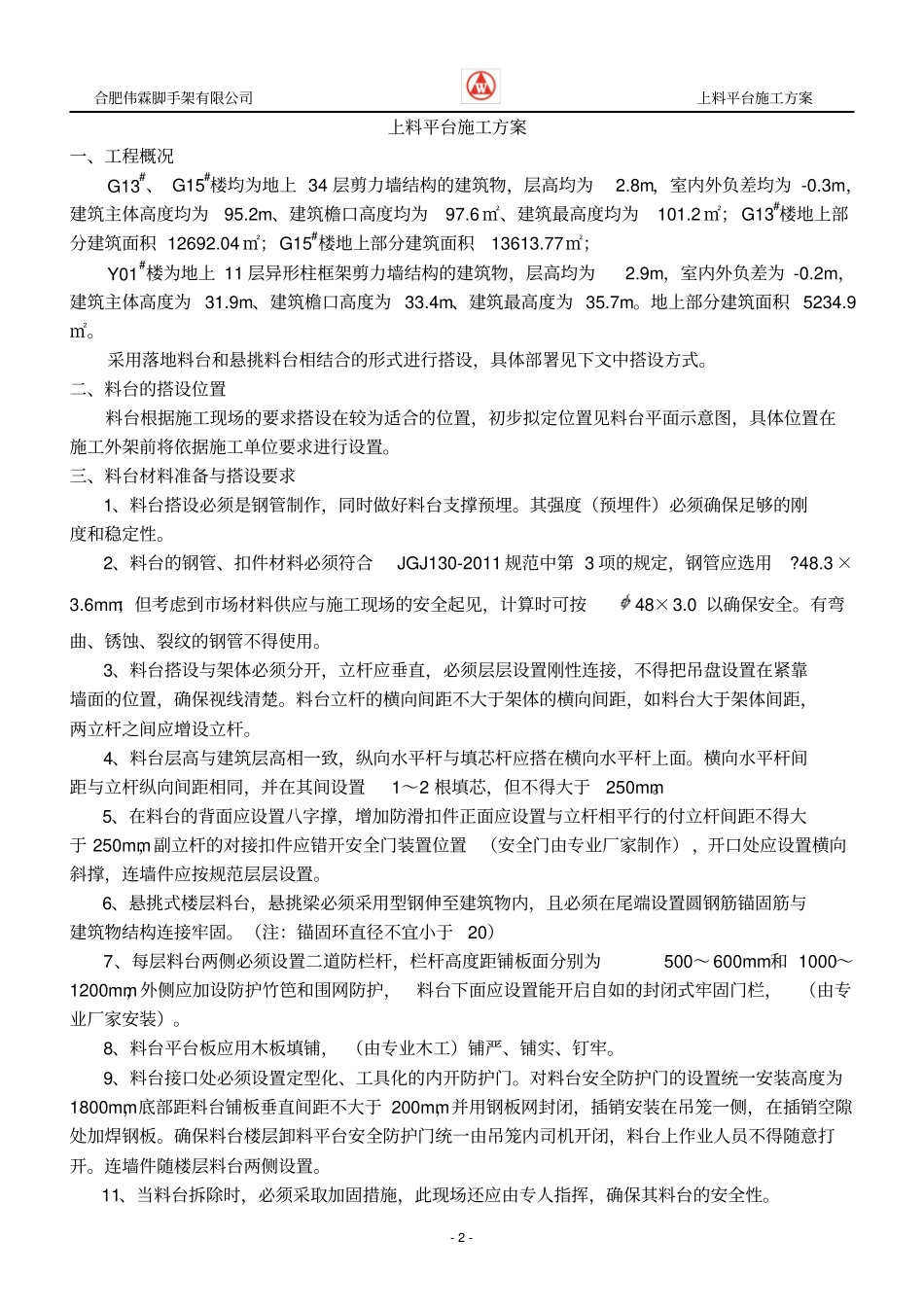

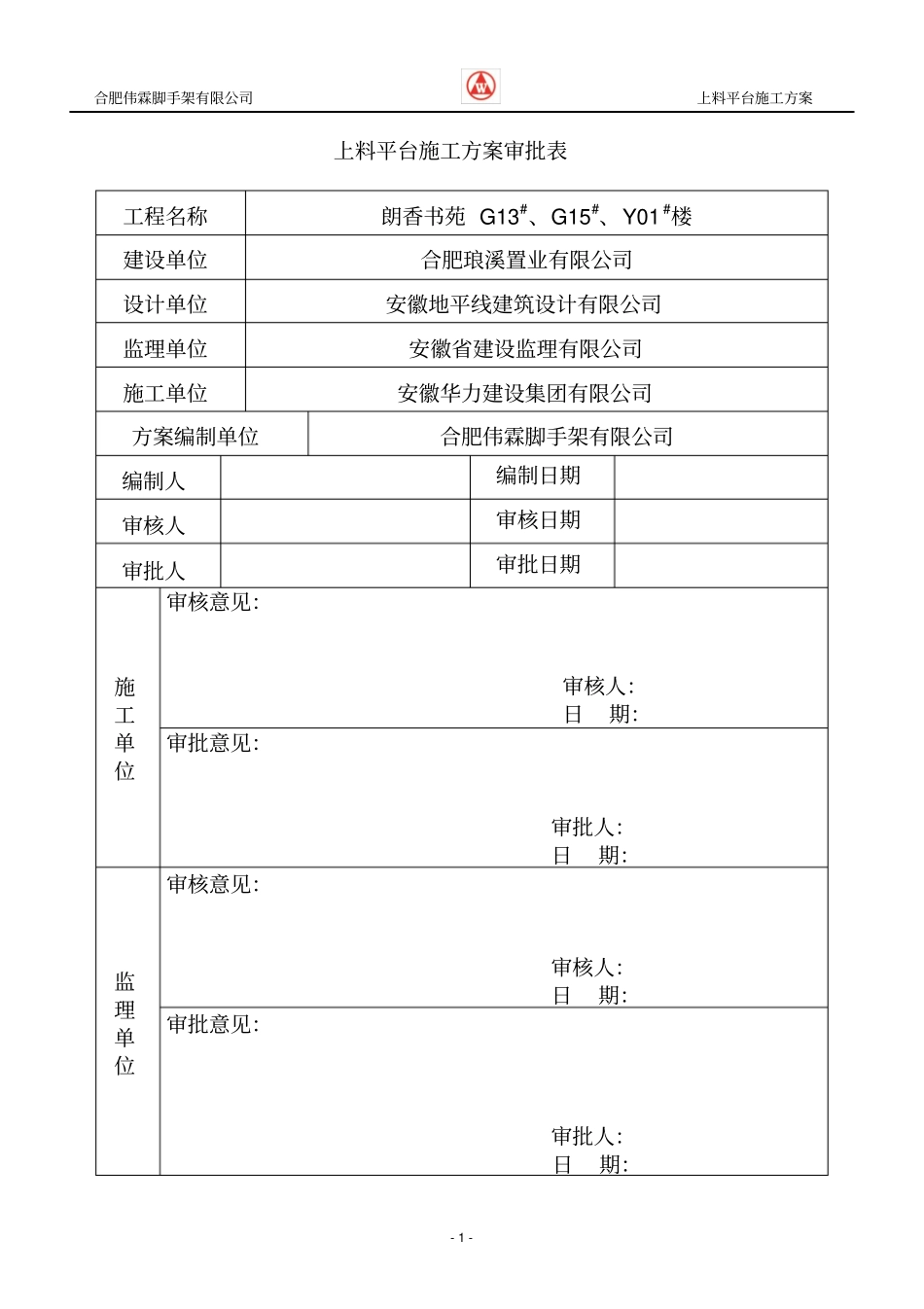

朗香书苑G13#、G15#、Y01#楼工程上料平台施工方案编制单位：合肥伟霖脚手架有限公司编制日期：二〇一六年六月三十日合肥伟霖脚手架有限公司上料平台施工方案-1-上料平台施工方案审批表工程名称朗香书苑G13#、G15#、Y01#楼建设单位合肥琅溪置业有限公司设计单位安徽地平线建筑设计有限公司监理单位安徽省建设监理有限公司施工单位安徽华力建设集团有限公司方案编制单位合肥伟霖脚手架有限公司编制人编制日期审核人审核日期审批人审批日期施工单位审核意见：审核人：日期：审批意见：审批人：日期：监理单位审核意见：审核人：日期：审批意见：审批人：日期：合肥伟霖脚手架有限公司上料平台施工方案-2-上料平台施工方案一、工程概况G13#、G15#楼均为地上34层剪力墙结构的建筑物，层高均为2.8m，室内外负差均为-0.3m，建筑主体高度均为95.2m、建筑檐口高度均为97.6㎡、建筑最高度均为101.2㎡；G13#楼地上部分建筑面积12692.04㎡；G15#楼地上部分建筑面积13613.77㎡；Y01#楼为地上11层异形柱框架剪力墙结构的建筑物，层高均为2.9m，室内外负差为-0.2m，建筑主体高度为31.9m、建筑檐口高度为33.4m、建筑最高度为35.7m。地上部分建筑面积5234.9㎡。采用落地料台和悬挑料台相结合的形式进行搭设，具体部署见下文中搭设方式。二、料台的搭设位置料台根据施工现场的要求搭设在较为适合的位置，初步拟定位置见料台平面示意图，具体位置在施工外架前将依据施工单位要求进行设置。三、料台材料准备与搭设要求1、料台搭设必须是钢管制作，同时做好料台支撑预埋。其强度（预埋件）必须确保足够的刚度和稳定性。2、料台的钢管、扣件材料必须符合JGJ130-2011规范中第3项的规定，钢管应选用?48.3×3.6mm；但考虑到市场材料供应与施工现场的安全起见，计算时可按48×3.0以确保安全。有弯曲、锈蚀、裂纹的钢管不得使用。3、料台搭设与架体必须分开，立杆应垂直，必须层层设置刚性连接，不得把吊盘设置在紧靠墙面的位置，确保视线清楚。料台立杆的横向间距不大于架体的横向间距，如料台大于架体间距，两立杆之间应增设立杆。4、料台层高与建筑层高相一致，纵向水平杆与填芯杆应搭在横向水平杆上面。横向水平杆间距与立杆纵向间距相同，并在其间设置1～2根填芯，但不得大于250mm。5、在料台的背面应设置八字撑，增加防滑扣件正面应设置与立杆相平行的付立杆间距不得大于250mm，副立杆的对接扣件应错开安全门装置位置（安全门由专业厂家制作），开口处应设置横向斜撑，连墙件应按规范层层设置。6、悬挑式楼层料台，悬挑梁必须采用型钢伸至建筑物内，且必须在尾端设置圆钢筋锚固筋与建筑物结构连接牢固。（注：锚固环直径不宜小于20）7、每层料台两侧必须设置二道防栏杆，栏杆高度距铺板面分别为500～600mm和1000～1200mm，外侧应加设防护竹笆和围网防护，料台下面应设置能开启自如的封闭式牢固门栏，（由专业厂家安装）。8、料台平台板应用木板填铺，（由专业木工）铺严、铺实、钉牢。9、料台接口处必须设置定型化、工具化的内开防护门。对料台安全防护门的设置统一安装高度为1800mm，底部距料台铺板垂直间距不大于200mm，并用钢板网封闭，插销安装在吊笼一侧，在插销空隙处加焊钢板。确保料台楼层卸料平台安全防护门统一由吊笼内司机开闭，料台上作业人员不得随意打开。连墙件随楼层料台两侧设置。11、当料台拆除时，必须采取加固措施，此现场还应由专人指挥，确保其料台的安全性。合肥伟霖脚手架有限公司上料平台施工方案-3-12、料台在搭设过程中，企业安全部门和使用单位应对料台进行分段分层验收，合格后方可使用；如有变更、重新搭设应有记录，搭设好后，按验收程序验收,方可继续使用。四、料台的计算料台均打横向斜撑，料台搭设方式如下：A、落地料台：G13#、G15#楼均从基础标高-0.3m至二层顶【标高：5.6m】，搭设高度为5.6m+0.3m=5.9m。Y01#楼从基础标高-0.2m至二层顶【标高：5.8m】，搭设高度为5.8m+0.2m=6m。B、G13#、G15#楼悬挑料台：第一次悬挑均从结构二层顶【标高：5.6m】处采用16#工字钢悬挑式料台搭设至九层顶【标高：25.2m】，悬挑高度为25.2m-5.6m-0.3m【分段处间隙】=19.3m。第二次悬...
