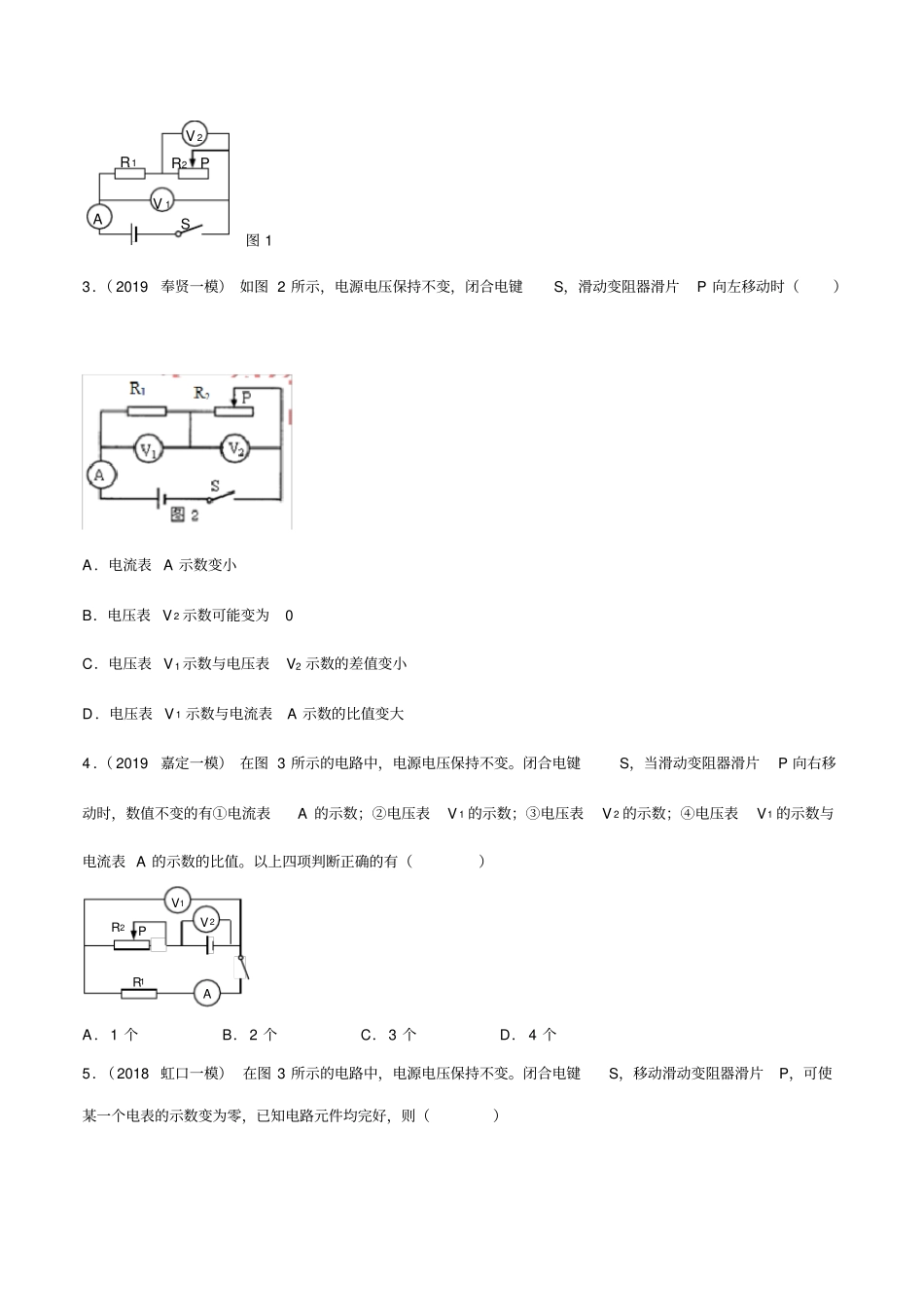

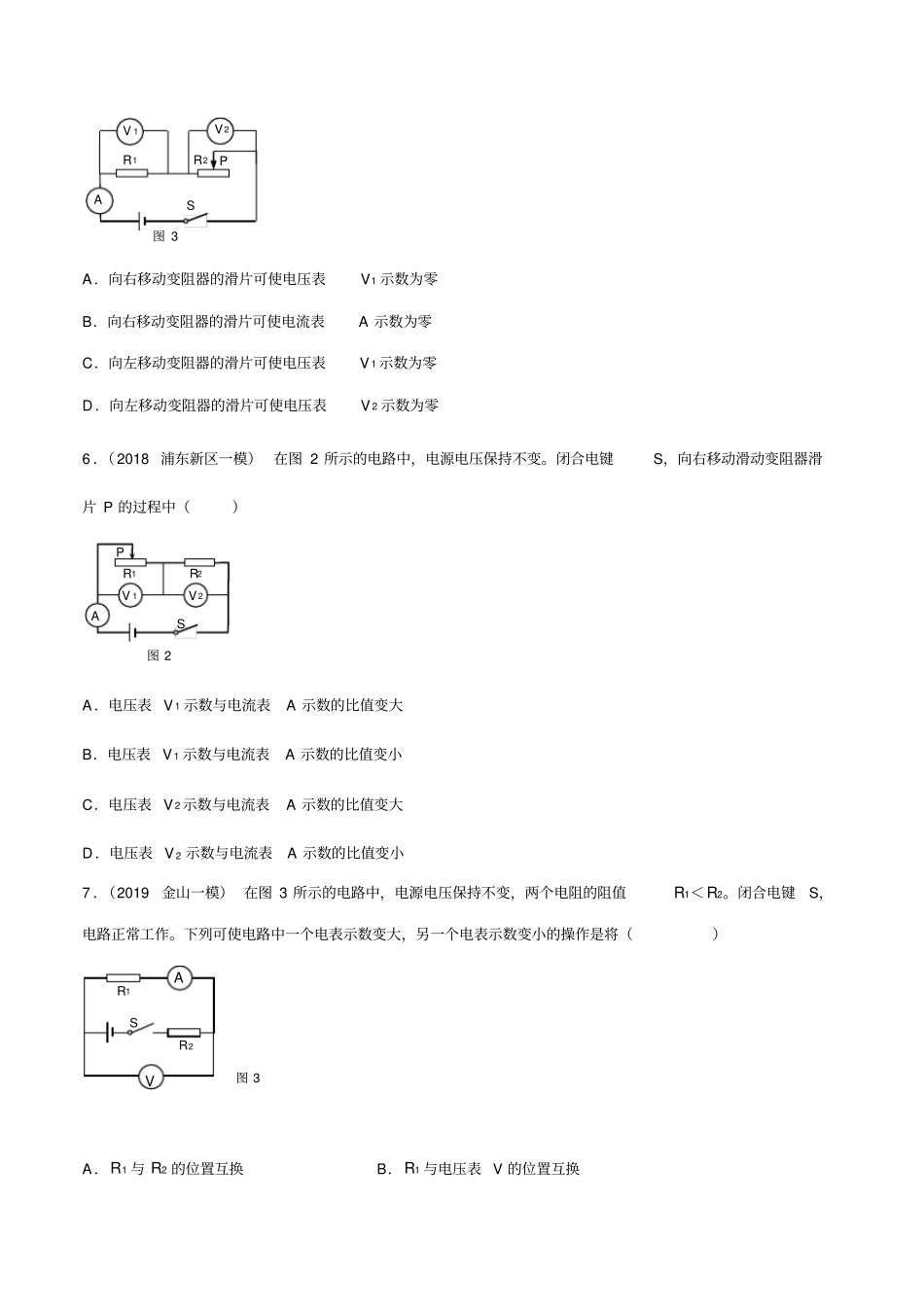

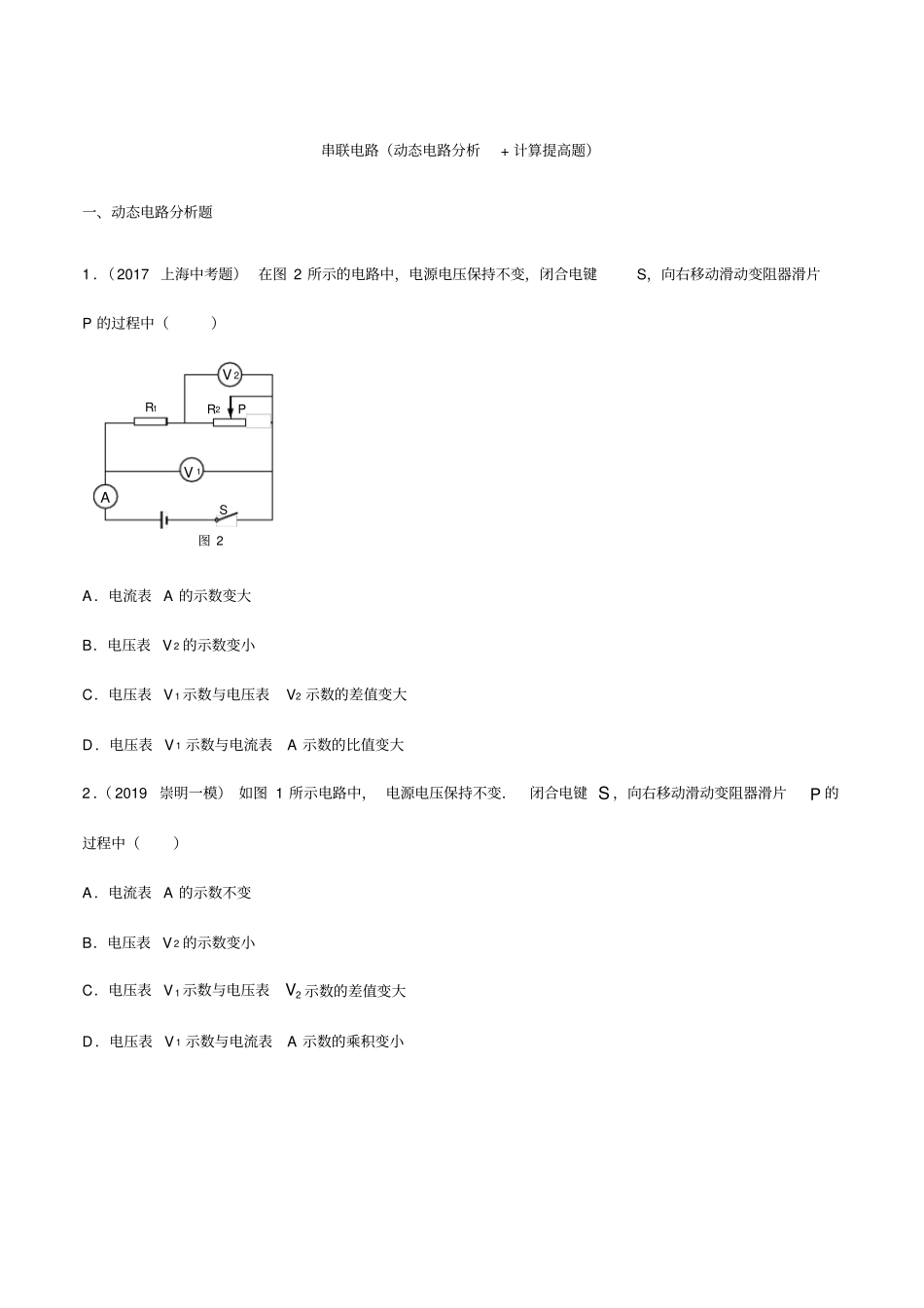

串联电路（动态电路分析+计算提高题）一、动态电路分析题1．（2017上海中考题）在图2所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A的示数变大B．电压表V2的示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大2．（2019崇明一模）如图1所示电路中，电源电压保持不变．闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A的示数不变B．电压表V2的示数变小C．电压表V1示数与电压表2V示数的差值变大D．电压表V1示数与电流表A示数的乘积变小图2R1V2PR2V1AS3．（2019奉贤一模）如图2所示，电源电压保持不变，闭合电键S，滑动变阻器滑片P向左移动时（）A．电流表A示数变小B．电压表V2示数可能变为0C．电压表V1示数与电压表V2示数的差值变小D．电压表V1示数与电流表A示数的比值变大4．（2019嘉定一模）在图3所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器滑片P向右移动时，数值不变的有①电流表A的示数；②电压表V1的示数；③电压表V2的示数；④电压表V1的示数与电流表A的示数的比值。以上四项判断正确的有（）A．1个B．2个C．3个D．4个5．（2018虹口一模）在图3所示的电路中，电源电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数变为零，已知电路元件均完好，则（）图1V2V1AR1R2PSV1R1PR2AV2A．向右移动变阻器的滑片可使电压表V1示数为零B．向右移动变阻器的滑片可使电流表A示数为零C．向左移动变阻器的滑片可使电压表V1示数为零D．向左移动变阻器的滑片可使电压表V2示数为零6．（2018浦东新区一模）在图2所示的电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电压表V1示数与电流表A示数的比值变大B．电压表V1示数与电流表A示数的比值变小C．电压表V2示数与电流表A示数的比值变大D．电压表V2示数与电流表A示数的比值变小7．（2019金山一模）在图3所示的电路中，电源电压保持不变，两个电阻的阻值R1＜R2。闭合电键S，电路正常工作。下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（）A．R1与R2的位置互换B．R1与电压表V的位置互换图3R1PSR2V2V1A图2R2R1SAV1V2PR1SVR2A图3C．R2与电流表A的位置互换D．电压表V与电流表A的位置互换8．（2018长宁一模）如图1所示的电路，电源电压保持不变，R2=2R1，滑片P在R2的中点。闭合电键S，由中点向左移动滑片P的过程中（）A．R2接入电路的电阻变大；B．R2接入电路的电阻变小；C．电压表V1与电流表A的示数的比值变小；D．电压表V1与V2的示数的差变大。9．（2019闵行一模）图4所示的电路中，电源电压为4伏。现有如下两种操作：①将滑动变阻器滑片向右移；②用6伏的电源替换原来的电源。其中可以使电压表V1示数与V2示数的比值变大的操作有（）A①②都不行B①②都可行C只有①可行D只有②可行10．（2019松江一模）如图2所示的电路中，电源电压不变，当电键S由闭合到断开时，电路中电压表（）A．V1的示数变大，V2的示数变小B．V1的示数变小，V2的示数变大R1R2SPAV2V1图1图4SR2R1V1V2P图2C．V1的示数变大，V2的示数变大D．V1的示数变小，V2的示数变小11．（2019徐汇一模）在图2所示的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1表的示数变小，V2表的示数变小D．V1表的示数变大，V2表的示数变小12．（2019宝山二模）在图2所示的电路中，电源电压保持不变，电键S1、S2均闭合。当电键S2由闭合到断开时（）A．电压表V1示数与电流表A示数的比值变小。B．电压表V示数与电流表A示数的比值变大。C．电压表V1示数与电流表A示数的乘积变大。D．电压表V示数与电流表A示数的乘积不变。13.（2019奉贤二模）如图2所示，电源电压保持不变，闭合电键S，滑动变阻器滑片P向左移动时（）R2图2R1V1SAV2图2V1VAR1R2S2S1A．电压表V1示数与电压表V2示数的和不变B．电压表V1示数与电压表V2示数的差不变C．电压表V1示数和电流表A示数的乘积不变D．电压表V2示数与电流表A示...
