上海各区2018届中考物理一模试卷按考点分类汇编故障电路VIP免费

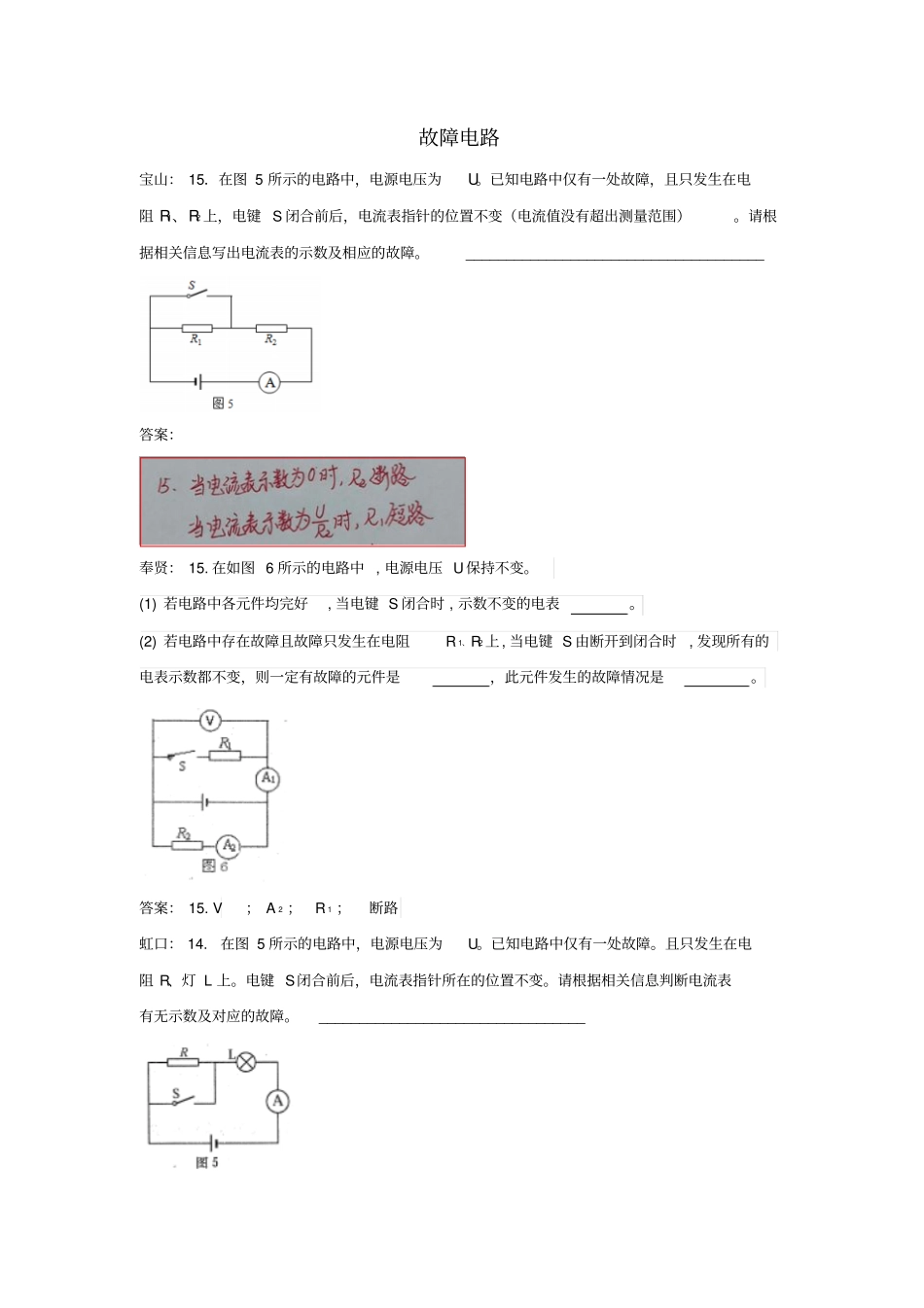

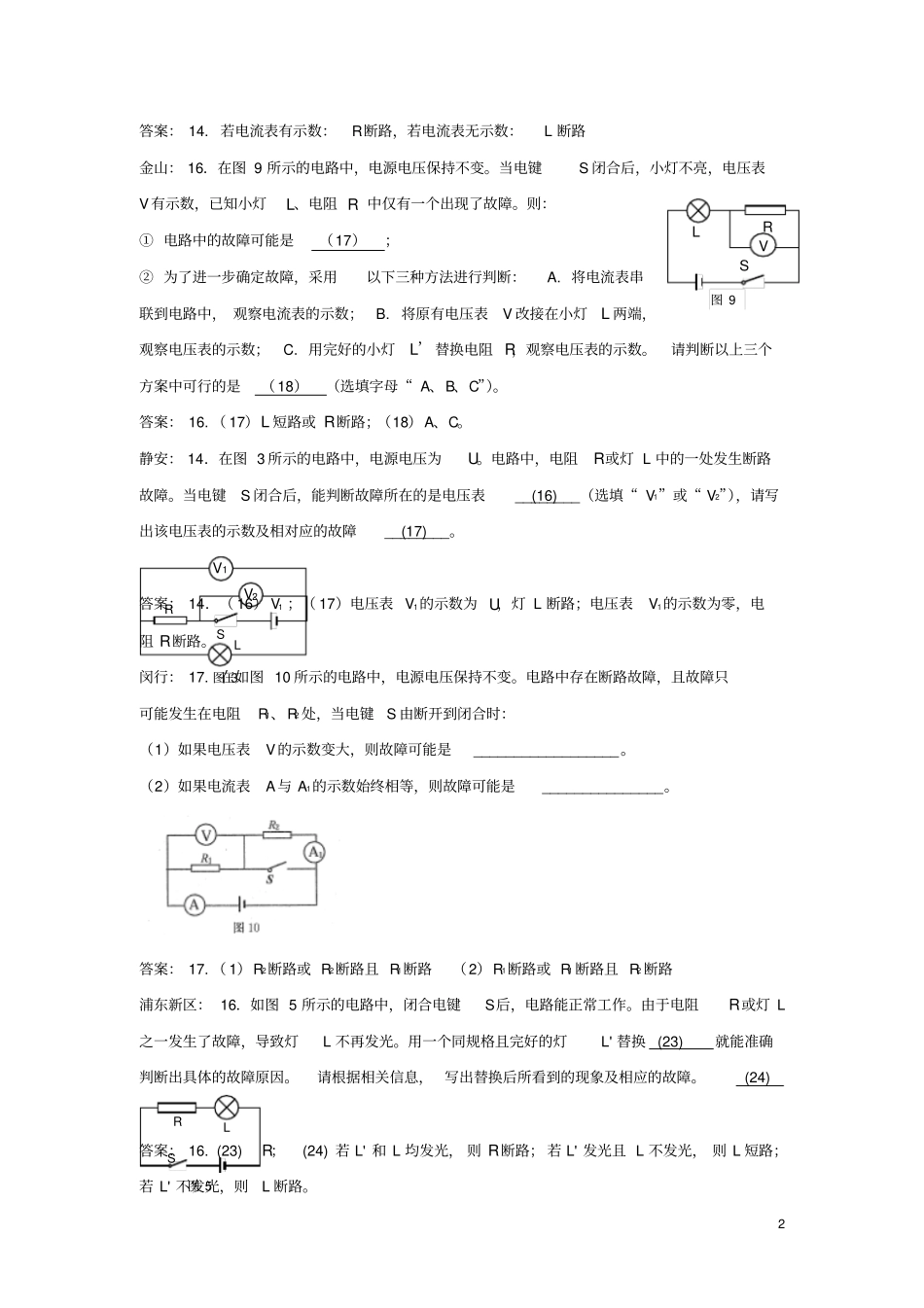

故障电路宝山：15．在图5所示的电路中，电源电压为U。已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。请根据相关信息写出电流表的示数及相应的故障。_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表。(2)若电路中存在故障且故障只发生在电阻R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是，此元件发生的故障情况是。答案：15.V；A2；R1；断路虹口：14.在图5所示的电路中，电源电压为U。已知电路中仅有一处故障。且只发生在电阻R、灯L上。电键S闭合前后，电流表指针所在的位置不变。请根据相关信息判断电流表有无示数及对应的故障。_________________________________2答案：14.若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。当电键S闭合后，小灯不亮，电压表V有示数，已知小灯L、电阻R中仅有一个出现了故障。则：①电路中的故障可能是（17）；②为了进一步确定故障，采用以下三种方法进行判断：A.将电流表串联到电路中，观察电流表的示数；B.将原有电压表V改接在小灯L两端，观察电压表的示数；C.用完好的小灯L’替换电阻R，观察电压表的示数。请判断以上三个方案中可行的是（18）（选填字母“A、B、C”）。答案：16.（17）L短路或R断路；（18）A、C。静安：14．在图3所示的电路中，电源电压为U。电路中，电阻R或灯L中的一处发生断路故障。当电键S闭合后，能判断故障所在的是电压表________(16)（选填“V1”或“V2”），请写出该电压表的示数及相对应的故障________(17)。答案：14．（16）V1；（17）电压表V1的示数为U，灯L断路；电压表V1的示数为零，电阻R断路。闵行：17.在如图10所示的电路中，电源电压保持不变。电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时：（1）如果电压表V的示数变大，则故障可能是__________________。（2）如果电流表A与A1的示数始终相等，则故障可能是_______________。答案：17.（1）R2断路或R2断路且R1断路（2）R1断路或R1断路且R2断路浦东新区：16．如图5所示的电路中，闭合电键S后，电路能正常工作。由于电阻R或灯L之一发生了故障，导致灯L不再发光。用一个同规格且完好的灯L'替换(23)就能准确判断出具体的故障原因。请根据相关信息，写出替换后所看到的现象及相应的故障。(24)答案：16.(23)R；(24)若L'和L均发光，则R断路；若L'发光且L不发光，则L短路；若L'不发光，则L断路。图5SRL图3V1SV2LR图9SRLV3普陀：7、在图2所示的电路中，电源电压保持不变．闭合电键S，灯L正常发光，过了一段时间，观察到两电表指针向相反方向偏转。若电路中只有一处故障，且只发生在电阻R或L上，则下列判断正确的是（）A．灯L一定断路B．灯L一定短路C．灯L一定不亮D．电阻R可能断路答案：C青浦：17．在图5所示的电路中，电源电压保持不变。已知电路中仅有一处故障，且只发生在R1、R2上，闭合电键S，两个电表中只有一个电表的指针发生偏转，则电路中可能发生的故障是________(25)。请写出指针发生偏转的电表及相对应的故障。________(26)答案：松江：14．在图9所示电路中，电源电压不变，闭合电键后电路正常工作。一段时间后，电压表示数突然变大。若电路中只有一处故障且只发生在灯L或电阻R处。①电路中出现的故障可能是：（16）。②为进一步确定故障情况，小红断开电键后，先拆下灯L，再拆下电阻R，并将R接入原L处，再闭合电键观察此时电压表示数。请判断小红的方案是否可行及其理由：（17）。答案：徐汇：8.如图2所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。若R1SA1VR2图54电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A.若灯L'亮，则可能是灯L断路B.若灯L'亮，则一定是电阻R短路C.若灯L'不亮，则可能是灯L短路D.若灯L'不亮，则一定是电阻R断路答案：D徐汇：16.在图7所示的电路中，电源电...
