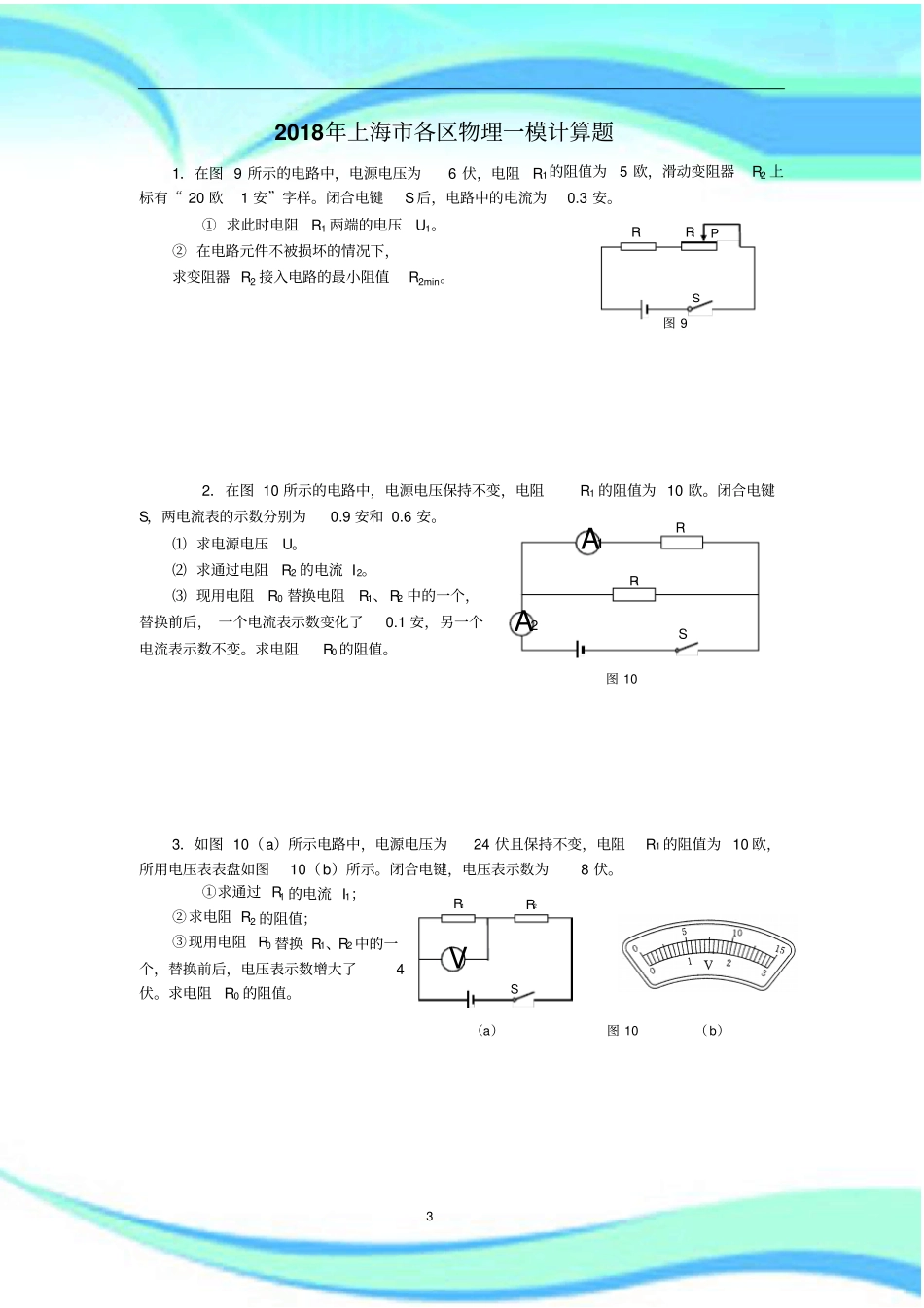

年上海市各区九年级物理一模电学计算题汇总2————————————————————————————————作者：————————————————————————————————日期：32018年上海市各区物理一模计算题1．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧1安”字样。闭合电键S后，电路中的电流为0.3安。①求此时电阻R1两端的电压U1。②在电路元件不被损坏的情况下，求变阻器R2接入电路的最小阻值R2min。2．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S，两电流表的示数分别为0.9安和0.6安。⑴求电源电压U。⑵求通过电阻R2的电流I2。⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。求电阻R0的阻值。3．如图10（a）所示电路中，电源电压为24伏且保持不变，电阻R1的阻值为10欧，所用电压表表盘如图10（b）所示。闭合电键，电压表示数为8伏。①求通过R1的电流I1；②求电阻R2的阻值；③现用电阻R0替换R1、R2中的一个，替换前后，电压表示数增大了4伏。求电阻R0的阻值。图9R1R2SP图10A1A2SR1R2R1R2SV（a）图10（b）4图16R1R2SPA4．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω1A”字样，电阻R1的阻值为10欧。闭合电键S，电流表的示数为0.5安。求：（1）电阻R1两端的电压。（2）此时电阻R2消耗的电功率。（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。5．在如图9（a）所示的电路中，电源电压恒定不变，闭合电键S.①当2R接入电路的阻值为10欧，电流表A的示数为0.36安，求此时2R两端电压2U和消耗的电功率2P；②在移动滑动变阻器2R滑片P的过程中，当电压表V接在_______（选填“ab”、“bc”或“ac”）两端，则电流表A和电压表V对应的示数如图9（b）的表格所示，求电阻1R的阻值和电源电压U。6．如图16所示，R1的阻值为10欧，R2为标有“20欧1安”字样的滑动变阻器。①当滑片P在某位置时，电路中的电流为0.4安，求此时R1两端的电压U1。②若用R0来替换R1，并在电路中接入一个电压表，闭合电键时，电压表的示数为6伏，移动滑片，当电压表的示数为4.5伏时，电流表的示数增加了0.3安。继续移动滑片，发现在保证电路正常工作的情况下，电压表示数最小值为2.5伏，求R0的阻值及电源电压U。AVVRRSP图155RVRP7.如图13所示，电源电压为18伏保持不变，定值电阻1R的阻值为20欧，滑动变阻器2R标有“120Ω1A”字样，闭合电键S后，电流表示数如图所示。求：①电阻1R两端的电压；②现用电阻0R替换电阻1R，同时将一个电压表（该电压表0-3伏量程损坏）接入电路a、b、c中的某两点之间，要求：电流表、电压表选取合适的量程，在移动滑片P的过程中，两电表均能达到满刻度，且电路能正常工作，求替换电阻0R的阻值范围。8．如图17所示的电路中，电源电压为18伏保持不变，电阻R1阻值为10欧，滑动变阻器R2上标有“50Ω1A”字样，电压表接“0~15V”量程。（1）闭合电键，将滑片P移到某一位置时，电流大小为0.5安。求电路中的总功率和电压表的示数。（2）若用电阻R3来替换R1，不改变电表的量程，确保电路所有元件均安全使用的情况下。要求：在移动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的R3的阻值。图17S6SAVABR9．在图14所示的电路中，电源电压为18伏，现有三个不同的定值电阻R1、R2和R3可供接入电路AB间，已知R1的阻值为60欧，R2阻值大于R3阻值（R2>R3）。若电阻R1接入AB间，闭合电键S后，电流表的示数如图15（a）所示。①求此时电压表的示数UAB。②求电阻R0的阻值。③不改变两电表的量程，取下电阻R1，将电阻R2、R3先后替换R1接入AB间，发现每次替换后，电压表或电流表分别有一个达到满刻度【电压表盘如图15（b）所示】。（1）求电阻R3的阻值。（2）求电路中接入R2时电流表的示数。10．在图12所示的电路中，电源电压保持不变．闭合电键S后，电阻R1两端的电压为1伏时，电流表的示数为0.1安．（1）求电阻R1的阻值；（2）向左移动变阻...
