上海某污水处理厂排海管道顶管施组设计方案VIP专享VIP免费

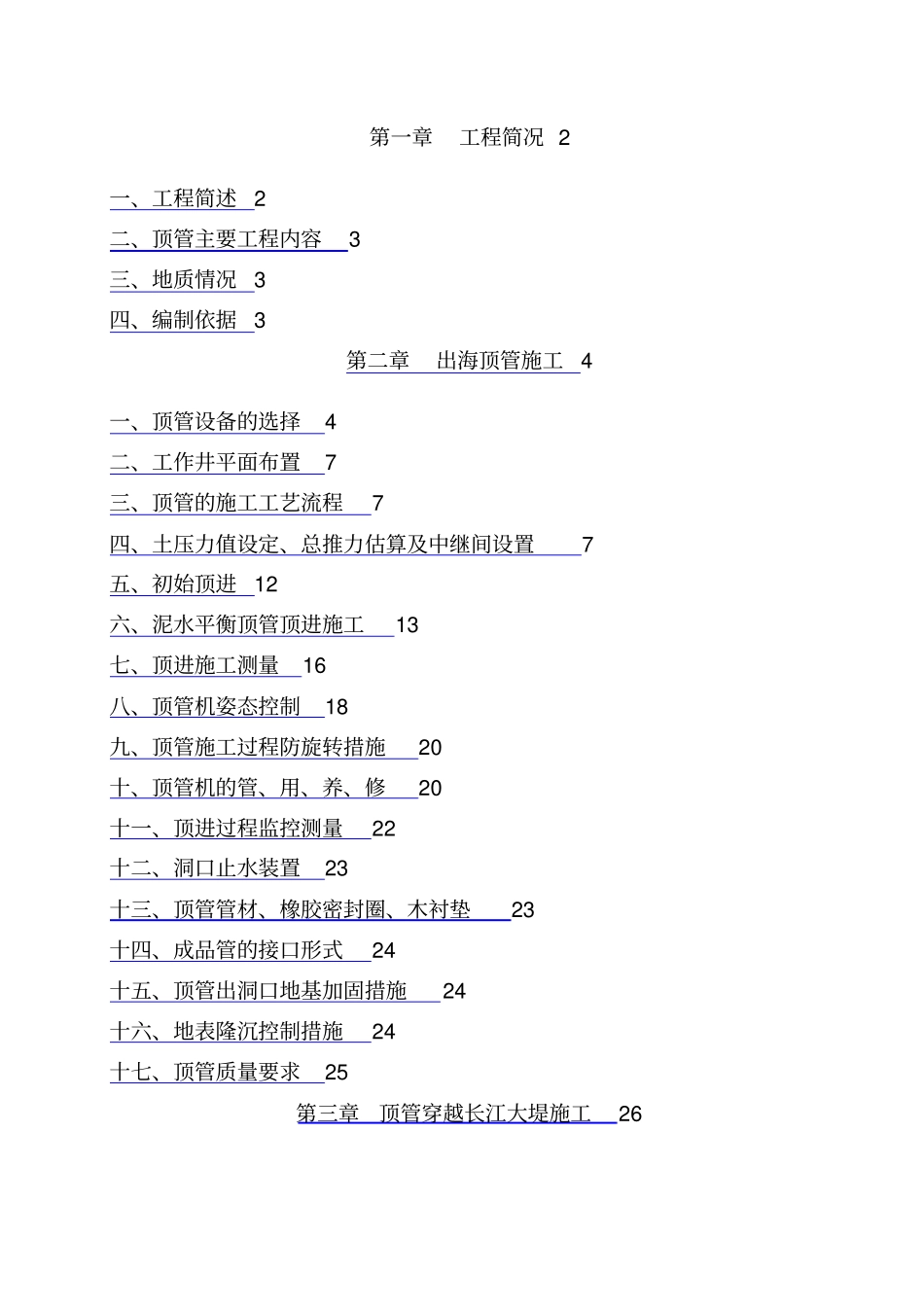

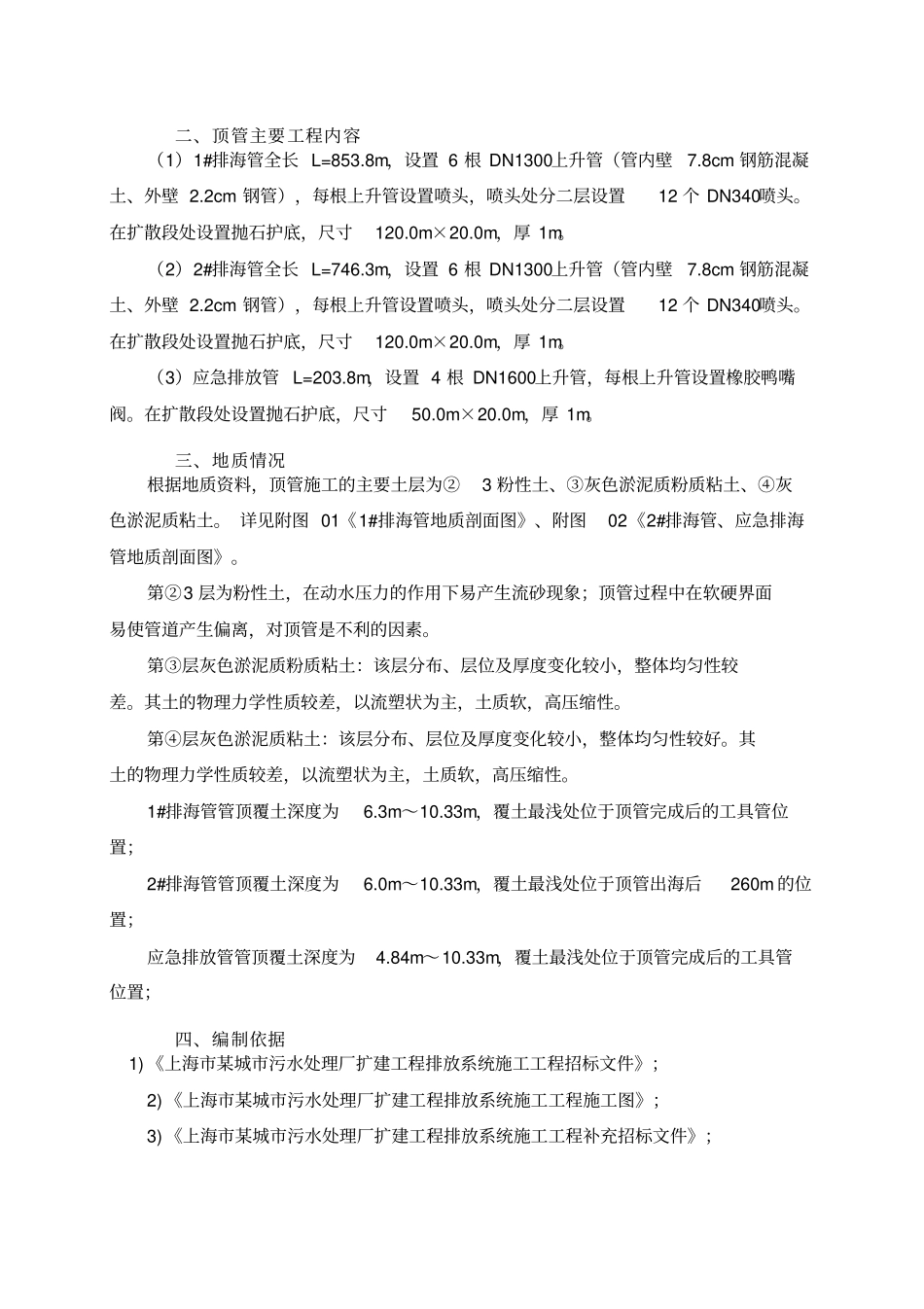

第一章工程简况2一、工程简述2二、顶管主要工程内容3三、地质情况3四、编制依据3第二章出海顶管施工4一、顶管设备的选择4二、工作井平面布置7三、顶管的施工工艺流程7四、土压力值设定、总推力估算及中继间设置7五、初始顶进12六、泥水平衡顶管顶进施工13七、顶进施工测量16八、顶管机姿态控制18九、顶管施工过程防旋转措施20十、顶管机的管、用、养、修20十一、顶进过程监控测量22十二、洞口止水装置23十三、顶管管材、橡胶密封圈、木衬垫23十四、成品管的接口形式24十五、顶管出洞口地基加固措施24十六、地表隆沉控制措施24十七、顶管质量要求25第三章顶管穿越长江大堤施工26一、顶管施工沉降分析26二、大堤加固26三、顶管穿越施工措施27四、管道密封控制28五、监测措施29第四章垂直顶升施工29一、工程简况29二、顶升前的准备工作30三、顶升施工相关理论计算31四、顶升施工32五、顶升施工防泥水渗漏措施33六、止退措施33七、施工测量33八、质量要求34九、安全与文明施工要求34第五章应急预案措施36一、顶管施工阶段36二、顶管穿越大堤阶段36三、垂直顶升施工阶段36四、海上施工作业阶段37第一章工程简况一、工程简述本工程共有3个顶程共计1803.9m的顶管施工，管径均为DN3500，三根顶管均穿越围垦新大堤顶入长江入海口。管材均为DN3500钢承口式钢筋混凝土管，采用“F“型钢承口式钢筋砼管，钢套环接口，楔型＋半圆型两道橡胶圈密封。二、顶管主要工程内容（1）1#排海管全长L=853.8m，设置6根DN1300上升管（管内壁7.8cm钢筋混凝土、外壁2.2cm钢管），每根上升管设置喷头，喷头处分二层设置12个DN340喷头。在扩散段处设置抛石护底，尺寸120.0m×20.0m，厚1m。（2）2#排海管全长L=746.3m，设置6根DN1300上升管（管内壁7.8cm钢筋混凝土、外壁2.2cm钢管），每根上升管设置喷头，喷头处分二层设置12个DN340喷头。在扩散段处设置抛石护底，尺寸120.0m×20.0m，厚1m。（3）应急排放管L=203.8m，设置4根DN1600上升管，每根上升管设置橡胶鸭嘴阀。在扩散段处设置抛石护底，尺寸50.0m×20.0m，厚1m。三、地质情况根据地质资料，顶管施工的主要土层为②3粉性土、③灰色淤泥质粉质粘土、④灰色淤泥质粘土。详见附图01《1#排海管地质剖面图》、附图02《2#排海管、应急排海管地质剖面图》。第②3层为粉性土，在动水压力的作用下易产生流砂现象；顶管过程中在软硬界面易使管道产生偏离，对顶管是不利的因素。第③层灰色淤泥质粉质粘土：该层分布、层位及厚度变化较小，整体均匀性较差。其土的物理力学性质较差，以流塑状为主，土质软，高压缩性。第④层灰色淤泥质粘土：该层分布、层位及厚度变化较小，整体均匀性较好。其土的物理力学性质较差，以流塑状为主，土质软，高压缩性。1#排海管管顶覆土深度为6.3m～10.33m，覆土最浅处位于顶管完成后的工具管位置；2#排海管管顶覆土深度为6.0m～10.33m，覆土最浅处位于顶管出海后260m的位置；应急排放管管顶覆土深度为4.84m～10.33m，覆土最浅处位于顶管完成后的工具管位置；四、编制依据1)《上海市某城市污水处理厂扩建工程排放系统施工工程招标文件》；2)《上海市某城市污水处理厂扩建工程排放系统施工工程施工图》；3)《上海市某城市污水处理厂扩建工程排放系统施工工程补充招标文件》；3）《上海市某城市污水处理厂扩建工程排放系统施工工程施工组织设计》；4)《上海市排水管道通用图》PSAR-D-01-92；5)《给水排水管道工程施工及验收规范》GB50268-97；8)《市政地下工程施工及验收规范》DGJ-236-1999；9)《市政道路、排水管道成品与半成品施工及验收规程》DGJ-87-2000；10)《市政排水管道工程施工及验收规程》DBJ-220-96；11)《市政排水构筑物工程施工及验收规程》DBJ-224-96；12)《钢筋焊接及验收规程》JGJ18-96；13)《钢结构工程施工质量验收规范》GB50205-200114)《建筑防腐蚀工程施工及验收规范》GB50212-1991；15)《工业金属管道工程施工及验收规范》GB50235-97第二章出海顶管施工一、顶管设备的选择1.1、选择顶管掘进机根据本工程地质条件及现场情况，本工程采取大刀盘泥水平衡顶管法施工。（参见附图03《泥水系统示意图》）泥水平衡顶管机的...
