电机拆装方案VIP免费

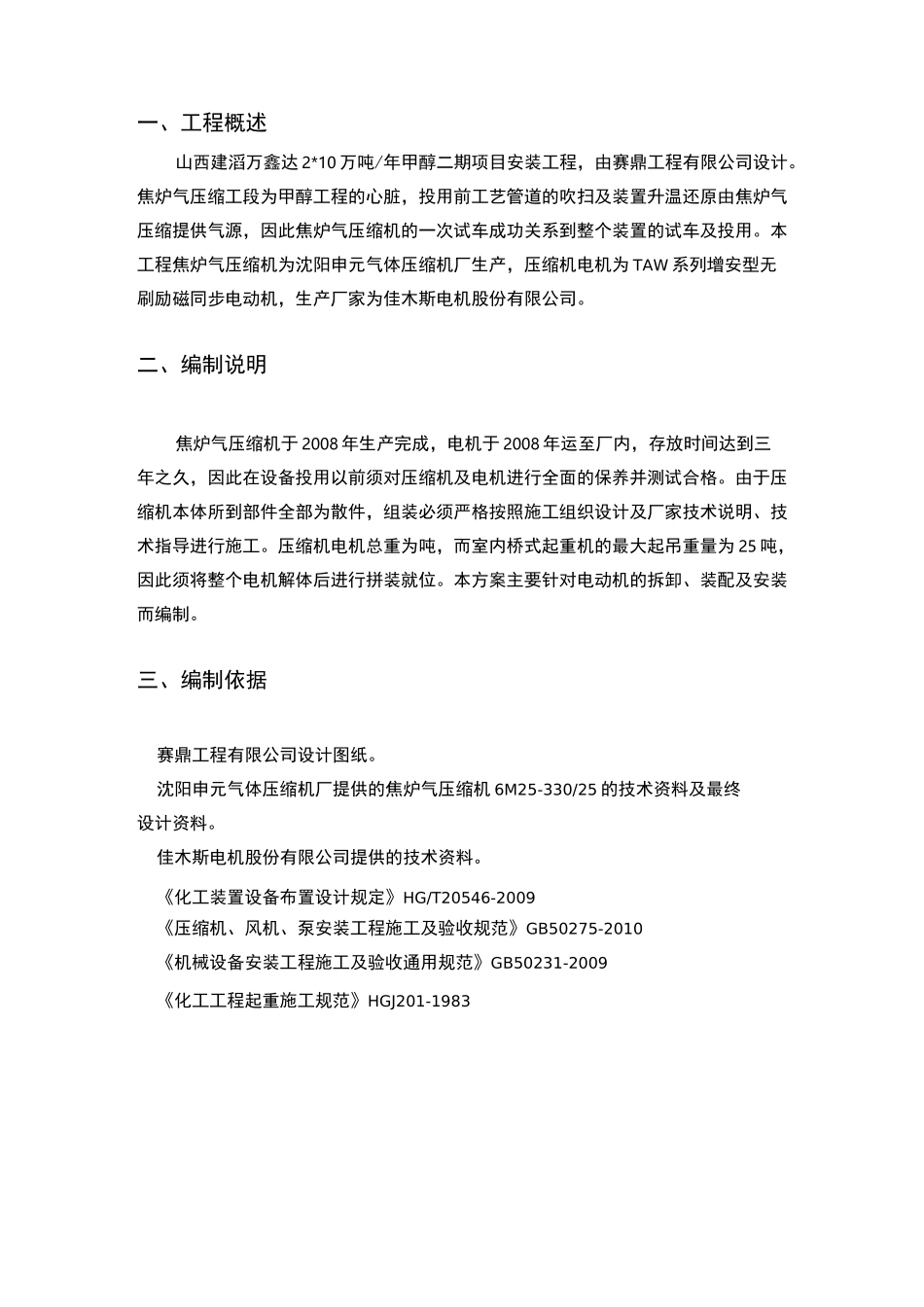

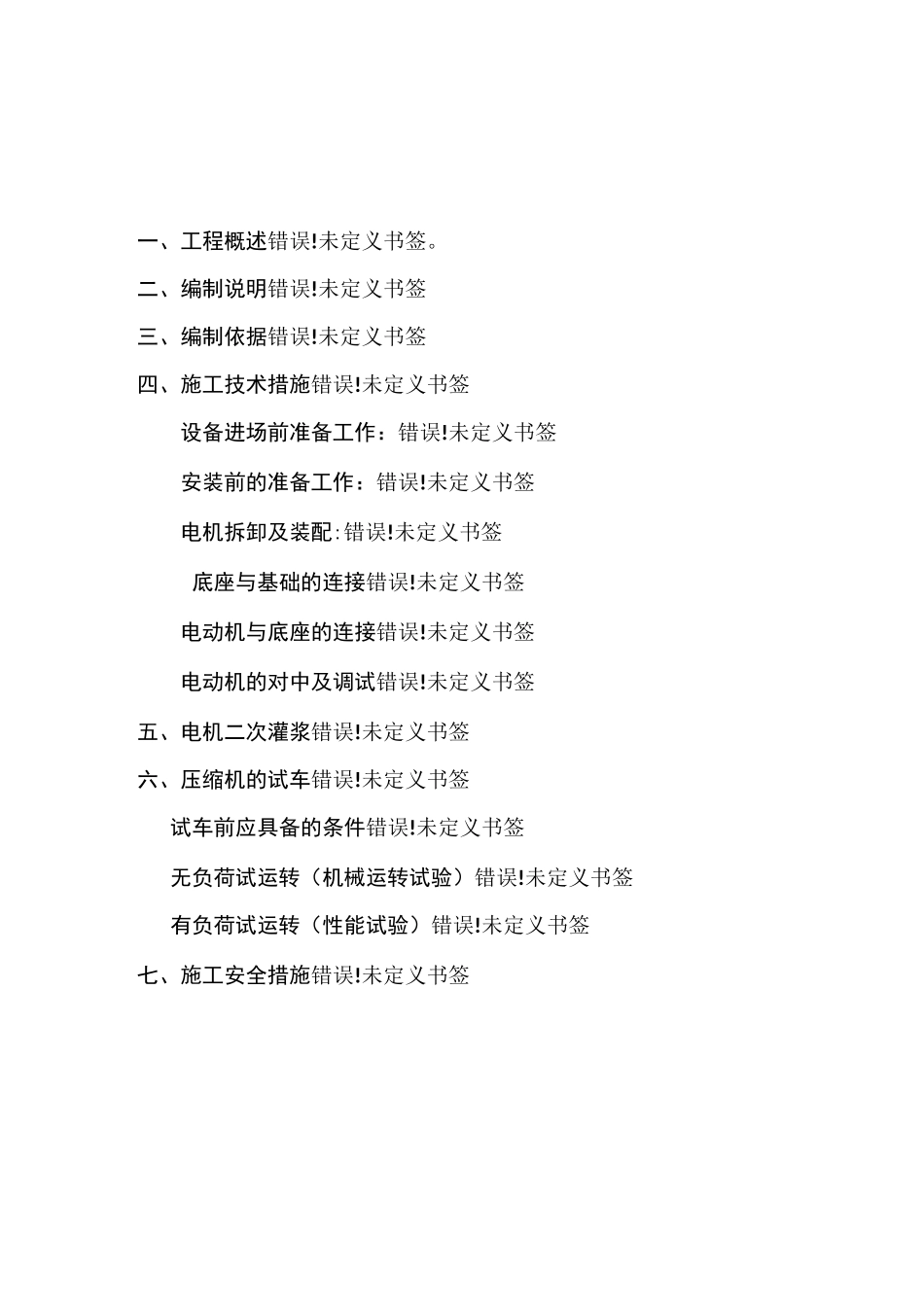

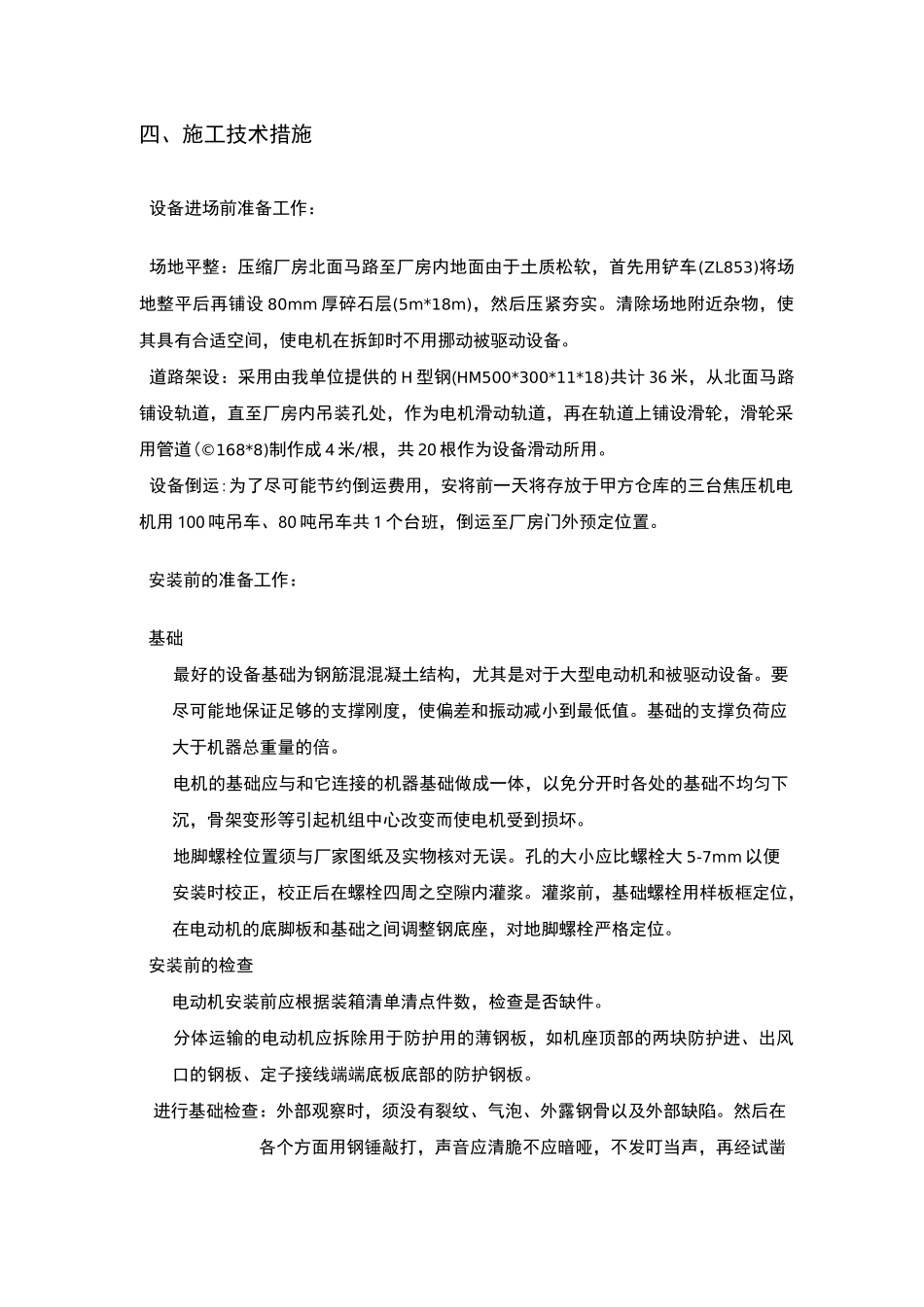

一、工程概述错误!未定义书签。二、编制说明错误!未定义书签三、编制依据错误!未定义书签四、施工技术措施错误!未定义书签设备进场前准备工作：错误!未定义书签安装前的准备工作：错误!未定义书签电机拆卸及装配:错误!未定义书签底座与基础的连接错误!未定义书签电动机与底座的连接错误!未定义书签电动机的对中及调试错误!未定义书签五、电机二次灌浆错误!未定义书签六、压缩机的试车错误!未定义书签试车前应具备的条件错误!未定义书签无负荷试运转（机械运转试验）错误!未定义书签有负荷试运转（性能试验）错误!未定义书签七、施工安全措施错误!未定义书签一、工程概述山西建滔万鑫达2*10万吨/年甲醇二期项目安装工程，由赛鼎工程有限公司设计。焦炉气压缩工段为甲醇工程的心脏，投用前工艺管道的吹扫及装置升温还原由焦炉气压缩提供气源，因此焦炉气压缩机的一次试车成功关系到整个装置的试车及投用。本工程焦炉气压缩机为沈阳申元气体压缩机厂生产，压缩机电机为TAW系列增安型无刷励磁同步电动机，生产厂家为佳木斯电机股份有限公司。二、编制说明焦炉气压缩机于2008年生产完成，电机于2008年运至厂内，存放时间达到三年之久，因此在设备投用以前须对压缩机及电机进行全面的保养并测试合格。由于压缩机本体所到部件全部为散件，组装必须严格按照施工组织设计及厂家技术说明、技术指导进行施工。压缩机电机总重为吨，而室内桥式起重机的最大起吊重量为25吨，因此须将整个电机解体后进行拼装就位。本方案主要针对电动机的拆卸、装配及安装而编制。三、编制依据赛鼎工程有限公司设计图纸。沈阳申元气体压缩机厂提供的焦炉气压缩机6M25-330/25的技术资料及最终设计资料。佳木斯电机股份有限公司提供的技术资料。《化工装置设备布置设计规定》HG/T20546-2009《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010《机械设备安装工程施工及验收通用规范》GB50231-2009《化工工程起重施工规范》HGJ201-1983四、施工技术措施设备进场前准备工作：场地平整：压缩厂房北面马路至厂房内地面由于土质松软，首先用铲车(ZL853)将场地整平后再铺设80mm厚碎石层(5m*18m)，然后压紧夯实。清除场地附近杂物，使其具有合适空间，使电机在拆卸时不用挪动被驱动设备。道路架设：采用由我单位提供的H型钢(HM500*300*11*18)共计36米，从北面马路铺设轨道，直至厂房内吊装孔处，作为电机滑动轨道，再在轨道上铺设滑轮，滑轮采用管道(©168*8)制作成4米/根，共20根作为设备滑动所用。设备倒运:为了尽可能节约倒运费用，安将前一天将存放于甲方仓库的三台焦压机电机用100吨吊车、80吨吊车共1个台班，倒运至厂房门外预定位置。安装前的准备工作：基础最好的设备基础为钢筋混混凝土结构，尤其是对于大型电动机和被驱动设备。要尽可能地保证足够的支撑刚度，使偏差和振动减小到最低值。基础的支撑负荷应大于机器总重量的倍。电机的基础应与和它连接的机器基础做成一体，以免分开时各处的基础不均匀下沉，骨架变形等引起机组中心改变而使电机受到损坏。地脚螺栓位置须与厂家图纸及实物核对无误。孔的大小应比螺栓大5-7mm以便安装时校正，校正后在螺栓四周之空隙内灌浆。灌浆前，基础螺栓用样板框定位，在电动机的底脚板和基础之间调整钢底座，对地脚螺栓严格定位。安装前的检查电动机安装前应根据装箱清单清点件数，检查是否缺件。分体运输的电动机应拆除用于防护用的薄钢板，如机座顶部的两块防护进、出风口的钢板、定子接线端端底板底部的防护钢板。进行基础检查：外部观察时，须没有裂纹、气泡、外露钢骨以及外部缺陷。然后在各个方面用钢锤敲打，声音应清脆不应暗哑，不发叮当声，再经试凿检查，水泥应无崩塌或散落现象。检查基础中心线的正确性，地脚螺栓孔的布置位置、大小及深度、孔内是否清洁，基础的高度、顶面的水平度及装定子用凹坑的尺寸等是否正确。电机拆卸及装配：电动机的拆卸顺序（见下页）：撤除电机水箱撤除电机底座拆开电机引线与外面电缆的连接◊分开同步机与连接设备之间的联轴器拆掉位于公共底座上的励磁机定子旋出端板与机座连接的螺栓，并取下端板由于电动机采用强制润滑，故轴承...
