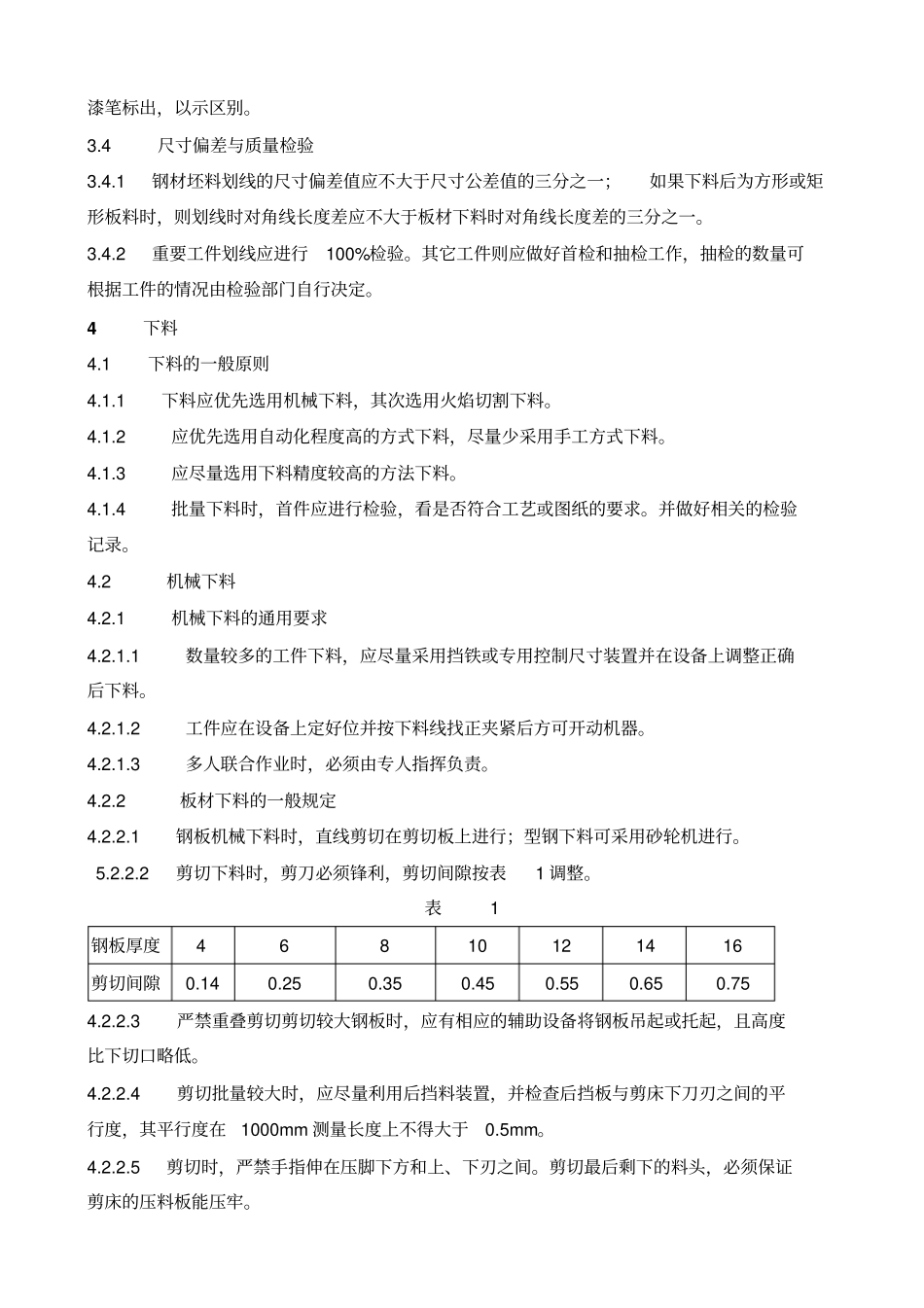

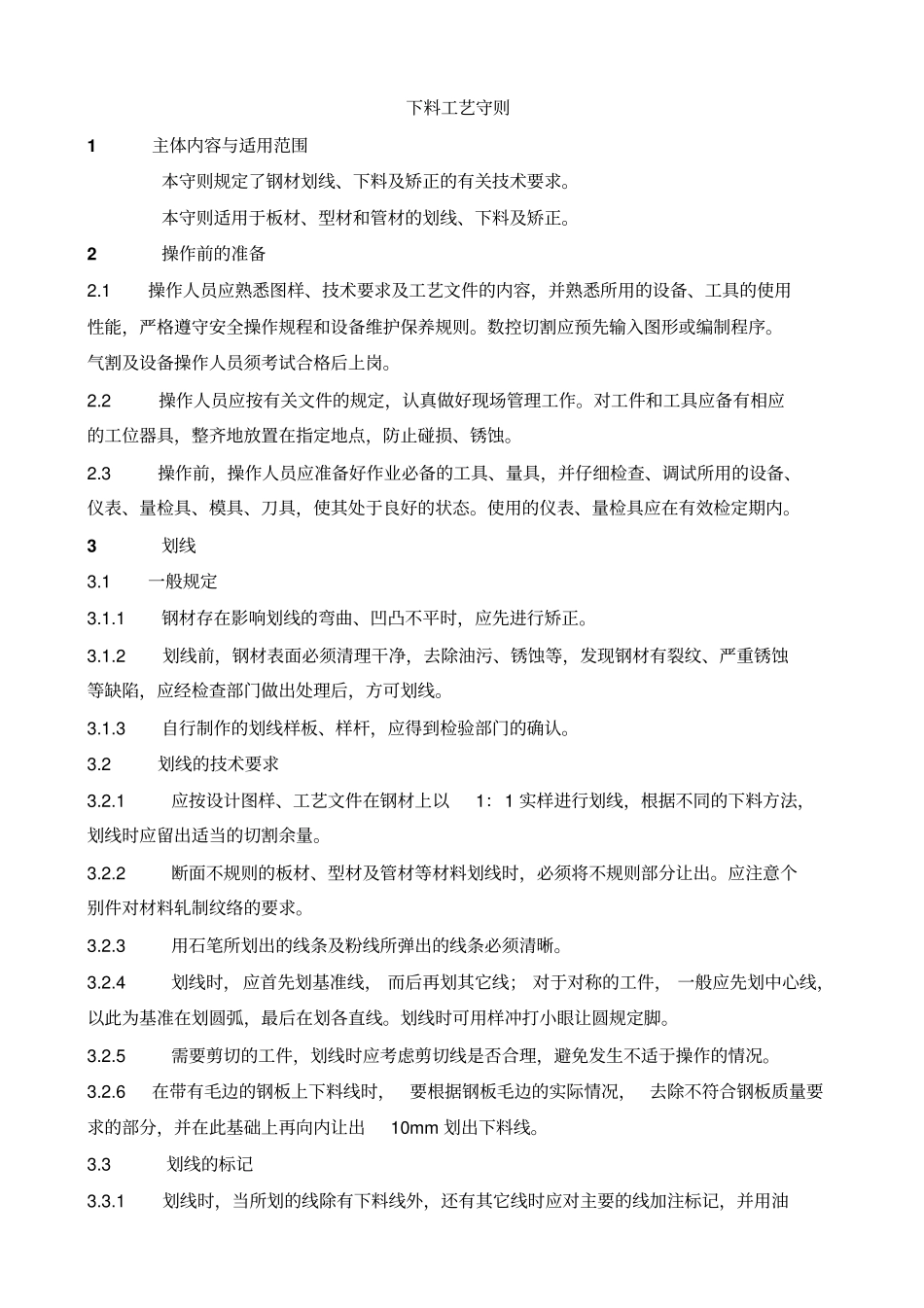

下料工艺守则1主体内容与适用范围本守则规定了钢材划线、下料及矫正的有关技术要求。本守则适用于板材、型材和管材的划线、下料及矫正。2操作前的准备2.1操作人员应熟悉图样、技术要求及工艺文件的内容，并熟悉所用的设备、工具的使用性能，严格遵守安全操作规程和设备维护保养规则。数控切割应预先输入图形或编制程序。气割及设备操作人员须考试合格后上岗。2.2操作人员应按有关文件的规定，认真做好现场管理工作。对工件和工具应备有相应的工位器具，整齐地放置在指定地点，防止碰损、锈蚀。2.3操作前，操作人员应准备好作业必备的工具、量具，并仔细检查、调试所用的设备、仪表、量检具、模具、刀具，使其处于良好的状态。使用的仪表、量检具应在有效检定期内。3划线3.1一般规定3.1.1钢材存在影响划线的弯曲、凹凸不平时，应先进行矫正。3.1.2划线前，钢材表面必须清理干净，去除油污、锈蚀等，发现钢材有裂纹、严重锈蚀等缺陷，应经检查部门做出处理后，方可划线。3.1.3自行制作的划线样板、样杆，应得到检验部门的确认。3.2划线的技术要求3.2.1应按设计图样、工艺文件在钢材上以1：1实样进行划线，根据不同的下料方法，划线时应留出适当的切割余量。3.2.2断面不规则的板材、型材及管材等材料划线时，必须将不规则部分让出。应注意个别件对材料轧制纹络的要求。3.2.3用石笔所划出的线条及粉线所弹出的线条必须清晰。3.2.4划线时，应首先划基准线，而后再划其它线；对于对称的工件，一般应先划中心线，以此为基准在划圆弧，最后在划各直线。划线时可用样冲打小眼让圆规定脚。3.2.5需要剪切的工件，划线时应考虑剪切线是否合理，避免发生不适于操作的情况。3.2.6在带有毛边的钢板上下料线时，要根据钢板毛边的实际情况，去除不符合钢板质量要求的部分，并在此基础上再向内让出10mm划出下料线。3.3划线的标记3.3.1划线时，当所划的线除有下料线外，还有其它线时应对主要的线加注标记，并用油漆笔标出，以示区别。3.4尺寸偏差与质量检验3.4.1钢材坯料划线的尺寸偏差值应不大于尺寸公差值的三分之一；如果下料后为方形或矩形板料时，则划线时对角线长度差应不大于板材下料时对角线长度差的三分之一。3.4.2重要工件划线应进行100%检验。其它工件则应做好首检和抽检工作，抽检的数量可根据工件的情况由检验部门自行决定。4下料4.1下料的一般原则4.1.1下料应优先选用机械下料，其次选用火焰切割下料。4.1.2应优先选用自动化程度高的方式下料，尽量少采用手工方式下料。4.1.3应尽量选用下料精度较高的方法下料。4.1.4批量下料时，首件应进行检验，看是否符合工艺或图纸的要求。并做好相关的检验记录。4.2机械下料4.2.1机械下料的通用要求4.2.1.1数量较多的工件下料，应尽量采用挡铁或专用控制尺寸装置并在设备上调整正确后下料。4.2.1.2工件应在设备上定好位并按下料线找正夹紧后方可开动机器。4.2.1.3多人联合作业时，必须由专人指挥负责。4.2.2板材下料的一般规定4.2.2.1钢板机械下料时，直线剪切在剪切板上进行；型钢下料可采用砂轮机进行。5.2.2.2剪切下料时，剪刀必须锋利，剪切间隙按表1调整。表1钢板厚度46810121416剪切间隙0.140.250.350.450.550.650.754.2.2.3严禁重叠剪切剪切较大钢板时，应有相应的辅助设备将钢板吊起或托起，且高度比下切口略低。4.2.2.4剪切批量较大时，应尽量利用后挡料装置，并检查后挡板与剪床下刀刃之间的平行度，其平行度在1000mm测量长度上不得大于0.5mm。4.2.2.5剪切时，严禁手指伸在压脚下方和上、下刃之间。剪切最后剩下的料头，必须保证剪床的压料板能压牢。4.2.3型材下料的一般规定4.2.3.1型材（圆钢、角钢、槽钢、工字钢等）下料应根据材料的牌号、规格和工艺要求确定下料的方式。锯切下料时，要根据材料选好带锯、锯条或锯片并在相应的锯床上精心调试后进行下料；4.2.4管材下料的一般规定4.2.4.1带锯、砂轮切割机等设备进行。薄壁管下料可用切断模在切断机上切断下料，但在切断模前后需加两套矫正装置，以防管端有凹痕。4.2.4.2管材在切断机上下料时，装刀应使内切刀的刀尖壁外切刀的刀尖在接触管子外壁时短0.3～0.5mm，并须进行试切。4.2.4....
