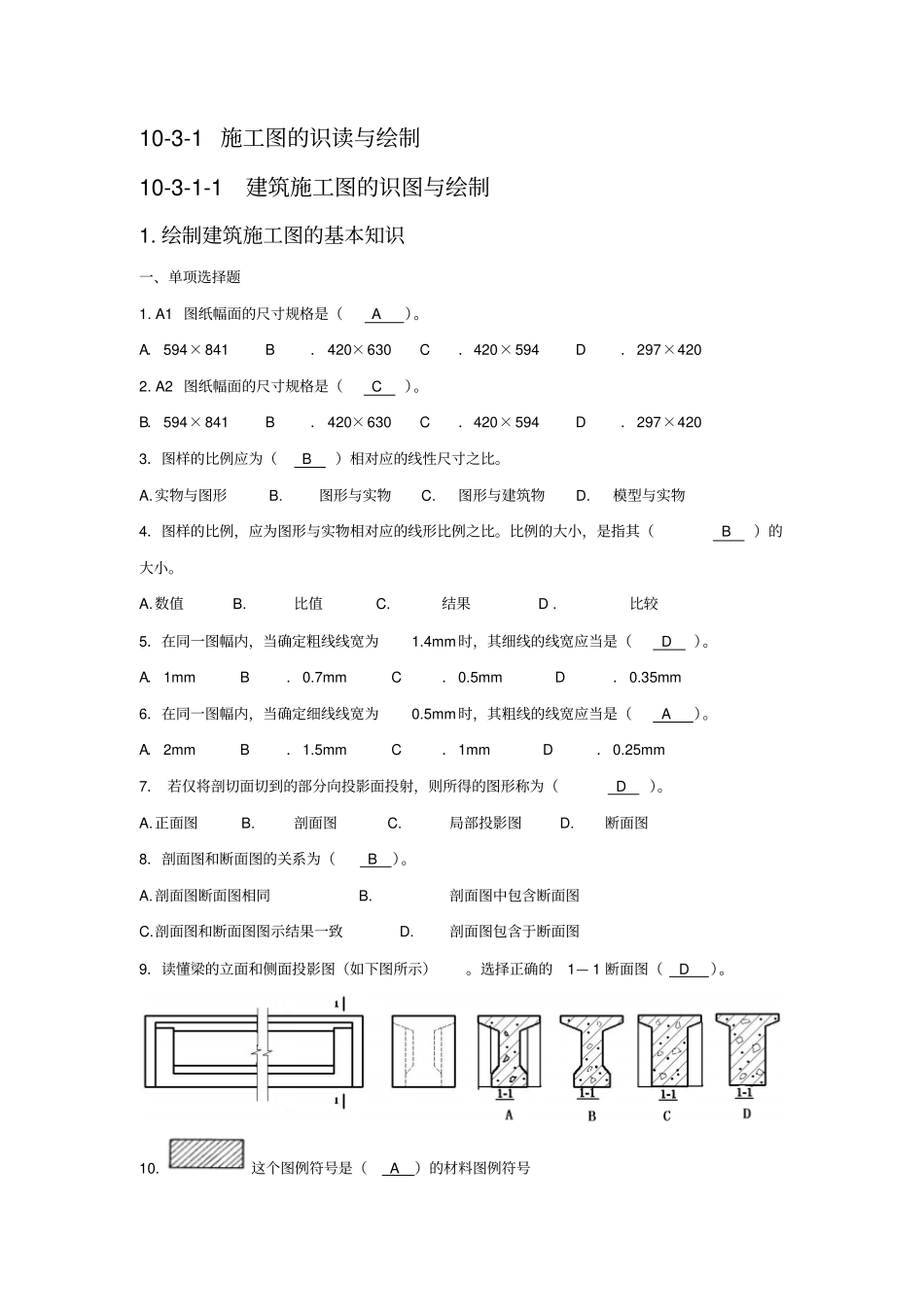

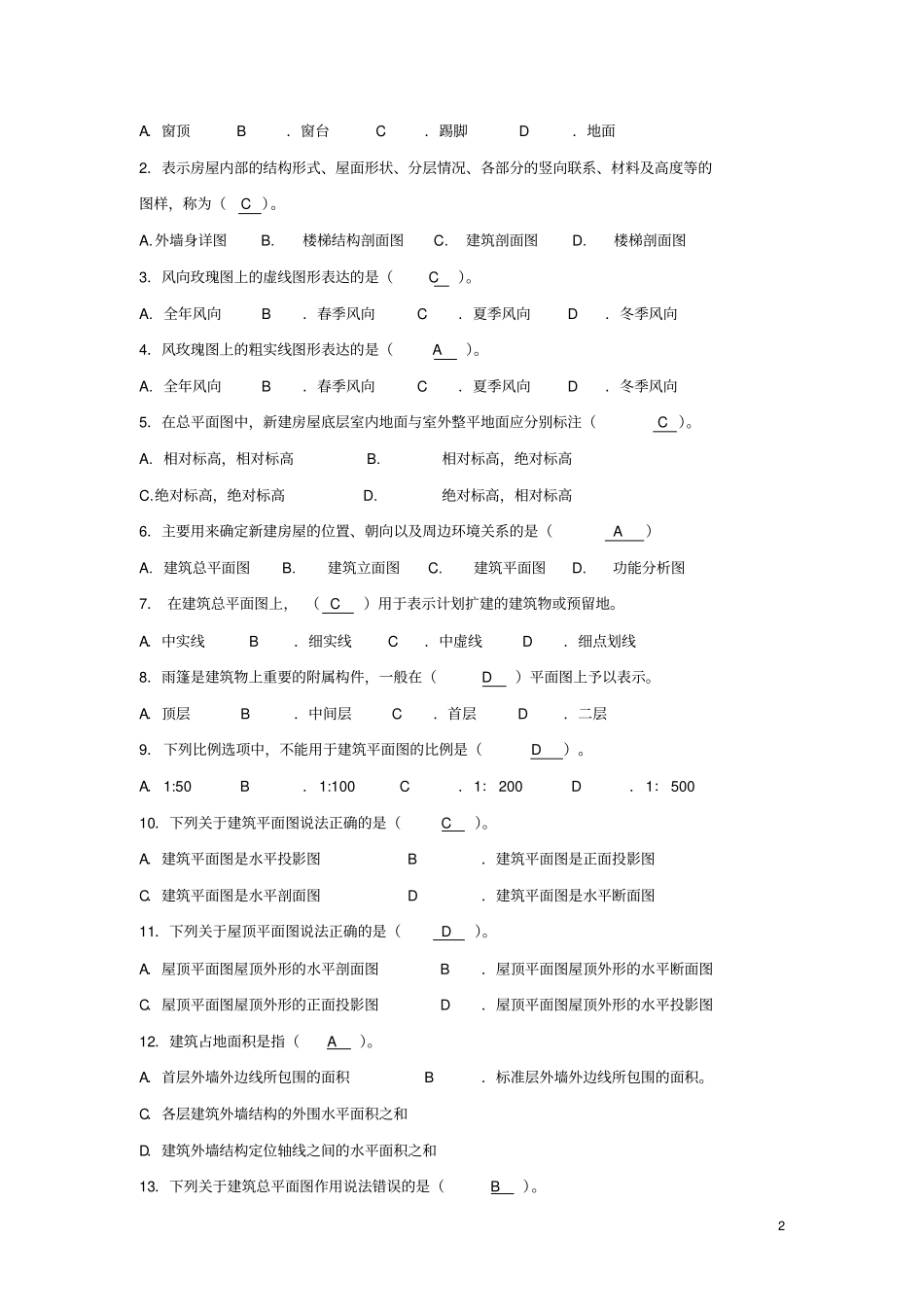

10-3-1施工图的识读与绘制10-3-1-1建筑施工图的识图与绘制1.绘制建筑施工图的基本知识一、单项选择题1.A1图纸幅面的尺寸规格是（A）。A．594×841B．420×630C．420×594D．297×4202.A2图纸幅面的尺寸规格是（C）。B．594×841B．420×630C．420×594D．297×4203．图样的比例应为（B）相对应的线性尺寸之比。A.实物与图形B.图形与实物C.图形与建筑物D.模型与实物4．图样的比例，应为图形与实物相对应的线形比例之比。比例的大小，是指其（B）的大小。A.数值B.比值C.结果D.比较5．在同一图幅内，当确定粗线线宽为1.4mm时，其细线的线宽应当是（D）。A．1mmB．0.7mmC．0.5mmD．0.35mm6．在同一图幅内，当确定细线线宽为0.5mm时，其粗线的线宽应当是（A）。A．2mmB．1.5mmC．1mmD．0.25mm7．若仅将剖切面切到的部分向投影面投射，则所得的图形称为（D）。A.正面图B.剖面图C.局部投影图D.断面图8．剖面图和断面图的关系为（B）。A.剖面图断面图相同B.剖面图中包含断面图C.剖面图和断面图图示结果一致D.剖面图包含于断面图9．读懂梁的立面和侧面投影图（如下图所示）。选择正确的1—1断面图（D）。10.这个图例符号是（A）的材料图例符号1A.普通砖B.耐火砖C.石材D.金属11．下列材料图例符号中，表示为天然石材的是（A）12．下列材料图例符号中，表示为钢筋混凝土的是（D）13．在土建施工图中有剖切位置符号及编号，其对应图为(D)。A.剖面图、向左投影B.剖面图、向右投影C.断面图、向左投影D.断面图、向右投影14．断面图的剖切符号用（A）表示。A.剖切位置线B.箭头C.编号D.投射方向线二、多项选择题1．以下图纸幅面代号与图框尺寸对应正确的是（AD）。A.A0—841×1189B.A1—594×840C.A2—420×297D.A4—210×2972．在建筑工程图样上，尺寸的组成包括（ABC）。A．尺寸界线B．尺寸线C．尺寸起止符号D．尺寸大小3．常用的剖面图有：全剖面图、半剖面图和（BCD）及分层剖面图等六种。A．中断剖面图B.阶梯剖面图C.展开剖面图D.局部剖面图4．常用的断面图有：（ACD）等三种。A．移出断面图B．分层面断图C．重合断面图D．中断断面2.房屋施工图的分类、内容及编排顺序一、单项选择题1.建筑平面图是用一个假想的水平剖切平面沿略高于（B）的位置剖切后，移去上面部分，将剩余部分向水平面做正投影所得的水平剖面图。2A．窗顶B．窗台C．踢脚D．地面2．表示房屋内部的结构形式、屋面形状、分层情况、各部分的竖向联系、材料及高度等的图样，称为（C）。A.外墙身详图B.楼梯结构剖面图C.建筑剖面图D.楼梯剖面图3．风向玫瑰图上的虚线图形表达的是（C）。A.全年风向B．春季风向C．夏季风向D．冬季风向4．风玫瑰图上的粗实线图形表达的是（A）。A.全年风向B．春季风向C．夏季风向D．冬季风向5．在总平面图中，新建房屋底层室内地面与室外整平地面应分别标注（C）。A.相对标高，相对标高B.相对标高，绝对标高C.绝对标高，绝对标高D.绝对标高，相对标高6．主要用来确定新建房屋的位置、朝向以及周边环境关系的是（A）A.建筑总平面图B.建筑立面图C.建筑平面图D.功能分析图7．在建筑总平面图上，（C）用于表示计划扩建的建筑物或预留地。A．中实线B．细实线C．中虚线D．细点划线8．雨篷是建筑物上重要的附属构件，一般在（D）平面图上予以表示。A．顶层B．中间层C．首层D．二层9．下列比例选项中，不能用于建筑平面图的比例是（D）。A．1:50B．1:100C．1：200D．1：50010．下列关于建筑平面图说法正确的是（C）。A．建筑平面图是水平投影图B．建筑平面图是正面投影图C．建筑平面图是水平剖面图D．建筑平面图是水平断面图11．下列关于屋顶平面图说法正确的是（D）。A．屋顶平面图屋顶外形的水平剖面图B．屋顶平面图屋顶外形的水平断面图C．屋顶平面图屋顶外形的正面投影图D．屋顶平面图屋顶外形的水平投影图12．建筑占地面积是指（A）。A．首层外墙外边线所包围的面积B．标准层外墙外边线所包围的面积。C．各层建筑外墙结构的外围水平面积之和D．建筑外墙结构定位轴线之间的水平面积之和13．下列关于建筑总平面图作用说法错误的是（B）。3A．新建房屋施工定位的依据B．编制施工预算的重要依据C．土方施工的...
