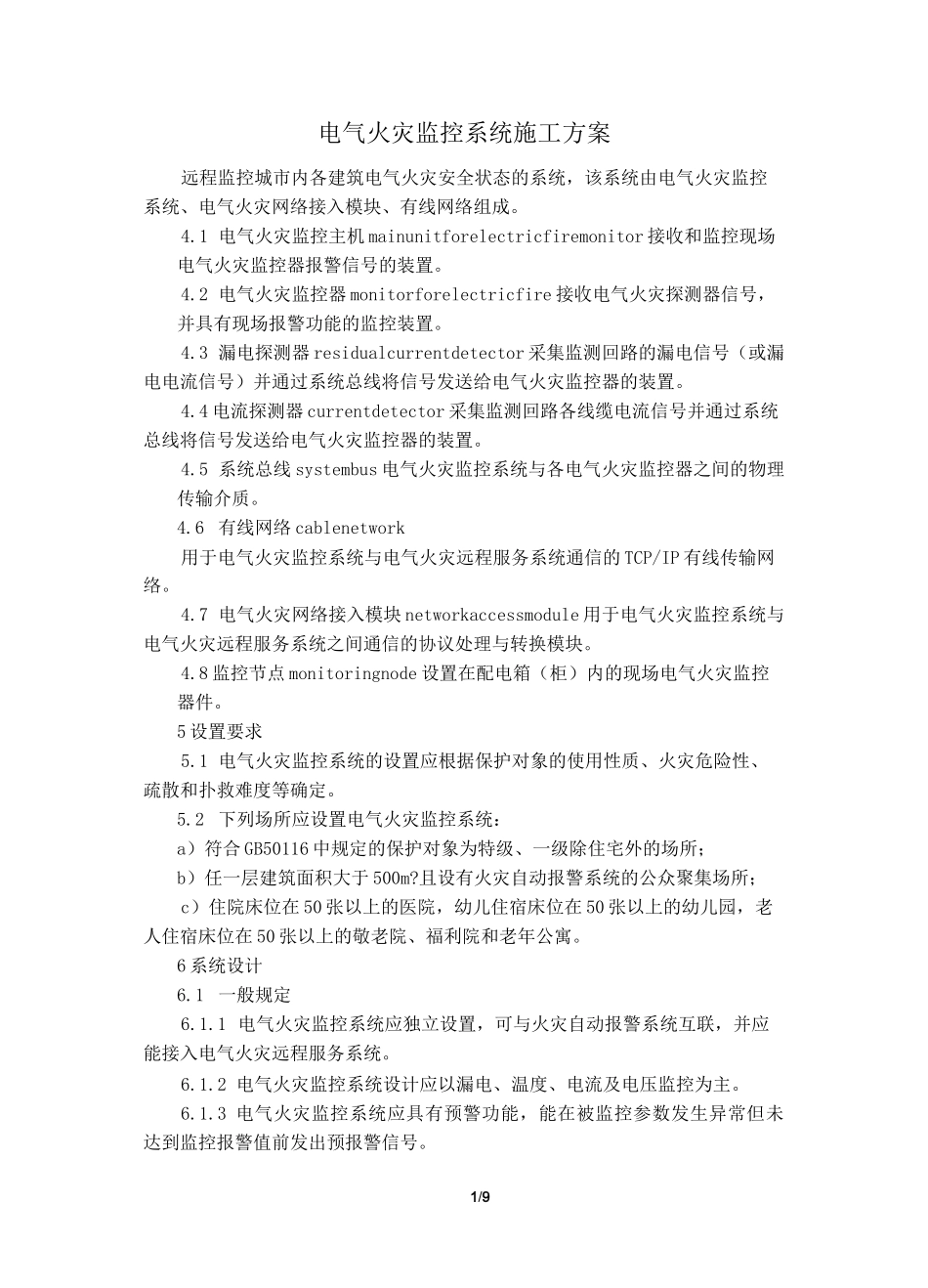

1/9电气火灾监控系统施工方案远程监控城市内各建筑电气火灾安全状态的系统，该系统由电气火灾监控系统、电气火灾网络接入模块、有线网络组成。4.1电气火灾监控主机mainunitforelectricfiremonitor接收和监控现场电气火灾监控器报警信号的装置。4.2电气火灾监控器monitorforelectricfire接收电气火灾探测器信号，并具有现场报警功能的监控装置。4.3漏电探测器residualcurrentdetector采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器的装置。4.4电流探测器currentdetector采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器的装置。4.5系统总线systembus电气火灾监控系统与各电气火灾监控器之间的物理传输介质。4.6有线网络cablenetwork用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。4.7电气火灾网络接入模块networkaccessmodule用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。4.8监控节点monitoringnode设置在配电箱（柜）内的现场电气火灾监控器件。5设置要求5.1电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。5.2下列场所应设置电气火灾监控系统：a）符合GB50116中规定的保护对象为特级、一级除住宅外的场所；b）任一层建筑面积大于500m?且设有火灾自动报警系统的公众聚集场所；c）住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。6系统设计6.1一般规定6.1.1电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。6.1.2电气火灾监控系统设计应以漏电、温度、电流及电压监控为主。6.1.3电气火灾监控系统应具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。2/96.1.4电气火灾监控主机应实时显示电气火灾监控参数（如漏电数值、温度数值、线缆电流数值、电压数值）和报警部位（包括楼层、配电箱编号等），能人工在线查询、设定和修改各电气火灾监控器的有关参数，应具有实时监控报警和系统故障报警功能。6.1.5监控节点少于10点的系统可不配置电气火灾监控主机，但应选用独立式电气火灾监控器和探测器，同时应将各电气火灾监控器通过系统总线连接至电气火灾网络接入模块，由该模块接入至TCP/IP网络，将本建筑内所有电气火灾监控信息实时传送至电气火灾远程服务系统。6.1.6监控节点大于或等于10点的系统应配置电气火灾监控主机，并通过TCP/IP网络接口将本建筑内所有电气火灾监控信息实时传送至电气火灾远程服务系统。6.1.7电气火灾监控器应为面板仪表型结构，所有显示、操作均应在配电箱（柜）面板上进行，并应能显示电气火灾监控参数（如漏电数值、温度数值、线缆电流数值、电压数值）。6.2系统配置6.2.1应在以下场所进行监控点的配置：a）照明总配电箱进线处；b）动力总配电箱进线处；c）观众厅、会议厅、多功能厅、歌舞厅、卡拉OK厅（含具有卡拉OK功能的餐厅）、夜总会、录像厅、放映厅、桑拿浴室、游艺厅（含电子游艺厅）、网吧等人员密集场所的配电箱进线处；d）建筑物内的地下商店（场）的配电箱进线处；e）国家级文物保护单位的重点砖木或木架构的古建筑，配电室低压出线回路、分控配电箱进线处；f）学生宿舍、老人福利设施、幼儿园、盲人学校、聋哑学校，照明总配电箱进线处；g）家具城、服装城、建材城、灯具城等人员密集场所，照明、电力配电箱进线处；h）工业厂房的变电所配电室低压出线回路；i）仓库照明、动力配电箱的进线处。6.2.2设于同一配电箱（柜）内多路监控节点的环境应采用多回路电气火灾监控器。多回路应能在一个共用的电气火灾监控器上实现对多个配电回路的监控参数显示、操作、设定和报警等功能，多回路监控节点的设置不应超出同一个配电箱（柜）。6.2.3电气火灾监控保护一般宜采用报警不跳闸的设计原则。6.3参数配置3/96.3.1电气火灾监控系统设计中对监控节点漏电流的设定值应先给出设计估算值，在系统调试中可根据电气火灾监控器显示的实时漏电流参数修正漏电流设定值。6.3.2监...
