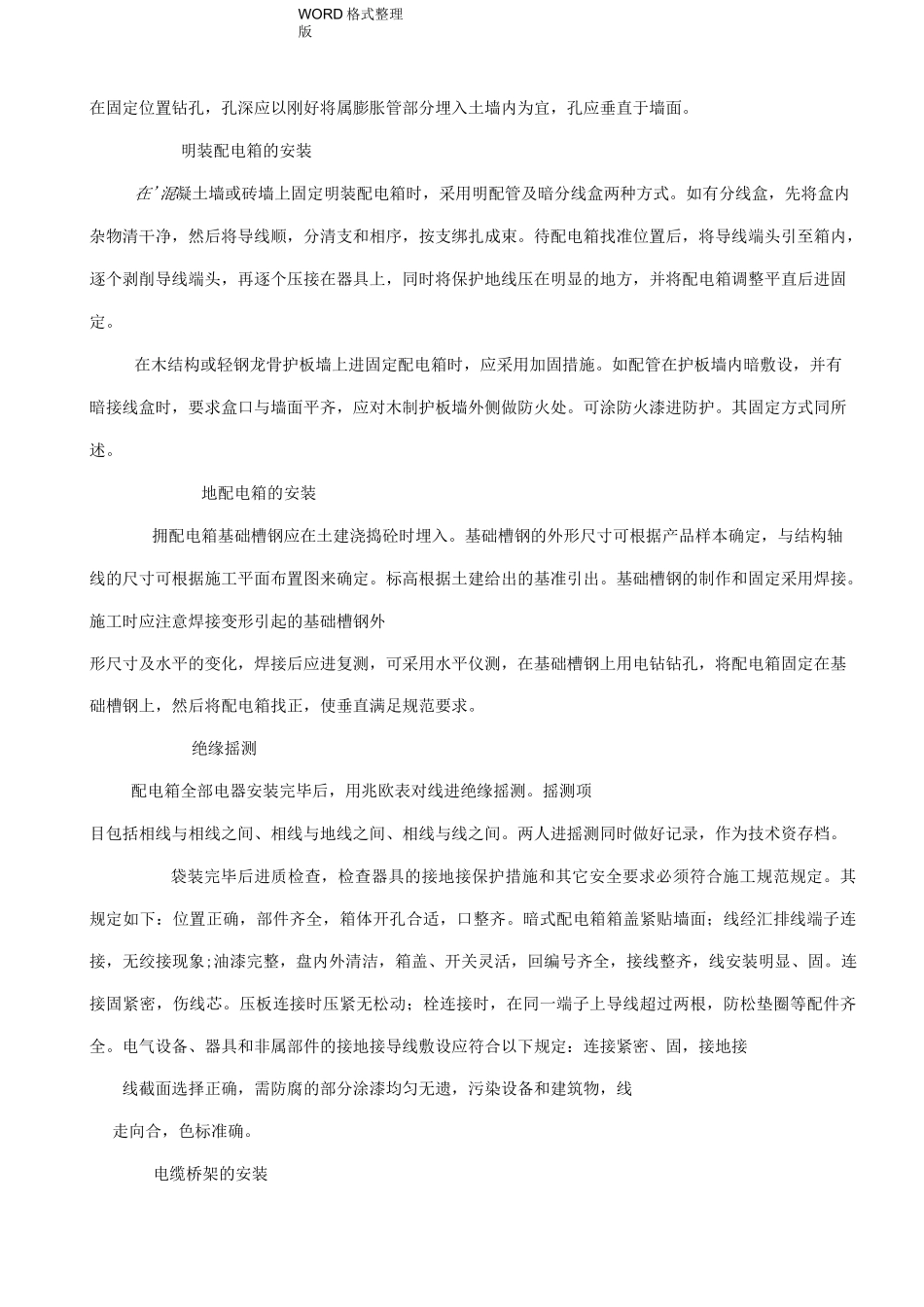

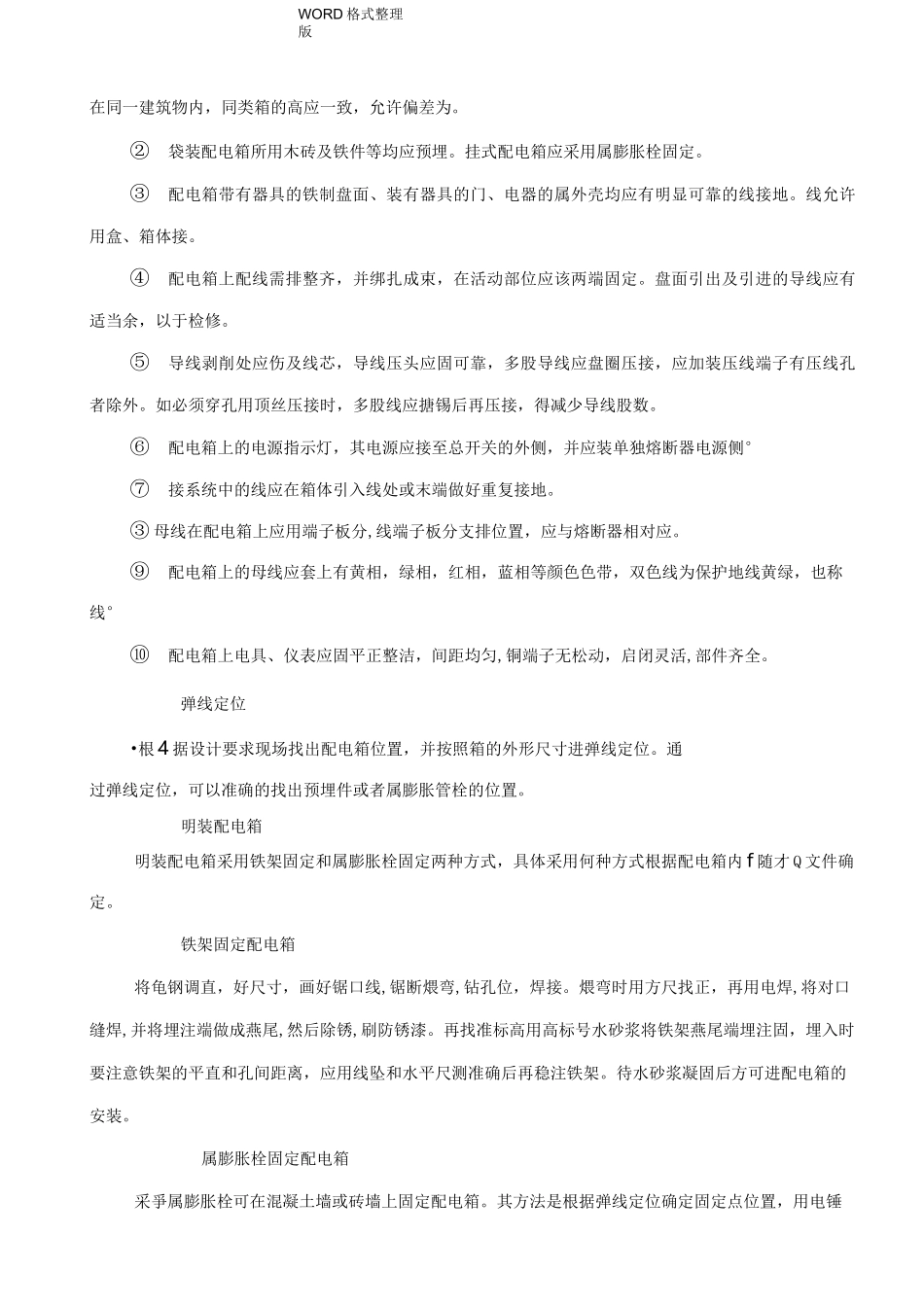

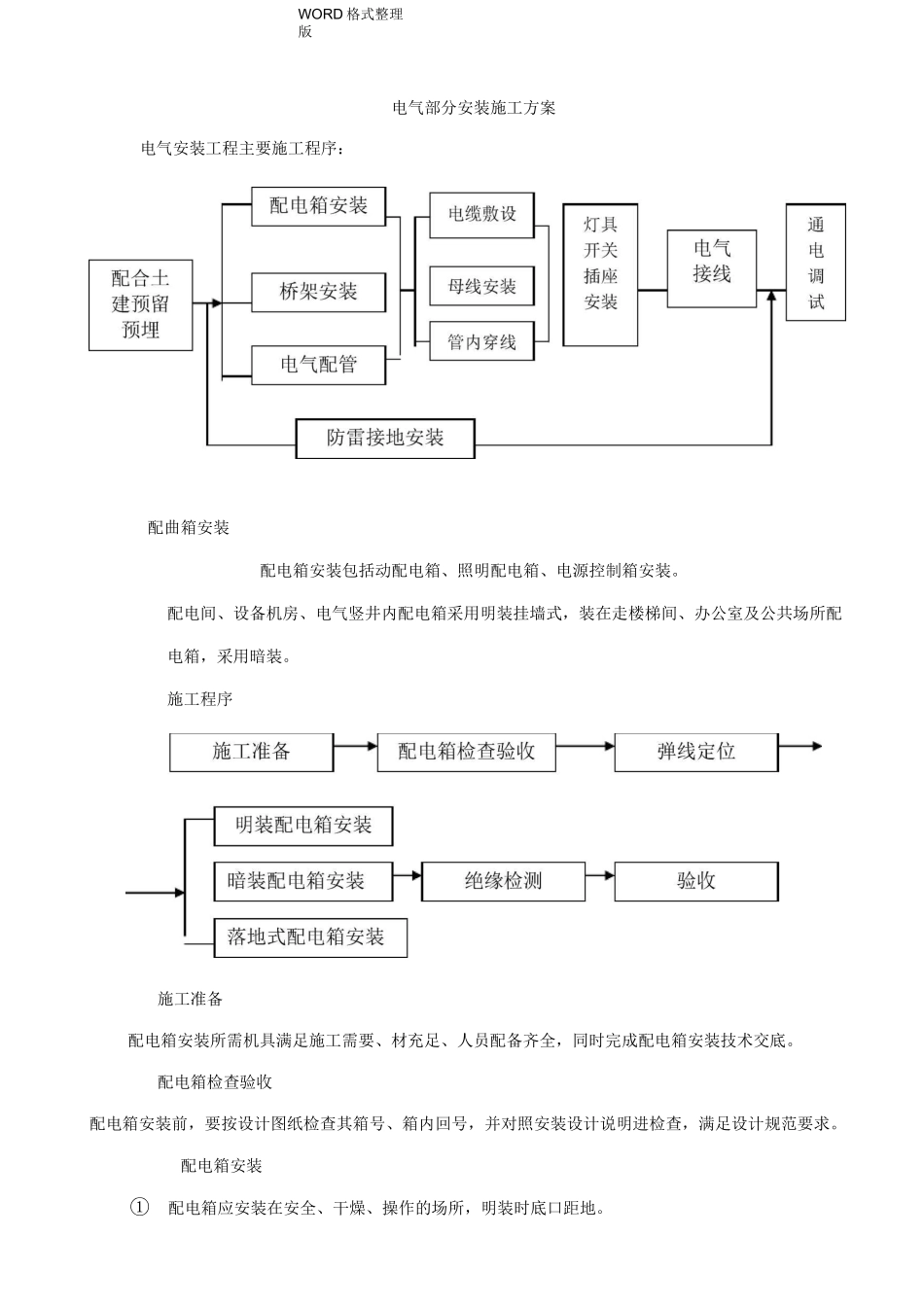

WORD格式整理版电气部分安装施工方案电气安装工程主要施工程序：配曲箱安装配电箱安装包括动配电箱、照明配电箱、电源控制箱安装。配电间、设备机房、电气竖井内配电箱采用明装挂墙式，装在走楼梯间、办公室及公共场所配电箱，采用暗装。施工程序施工准备配电箱安装所需机具满足施工需要、材充足、人员配备齐全，同时完成配电箱安装技术交底。配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回号，并对照安装设计说明进检查，满足设计规范要求。配电箱安装①配电箱应安装在安全、干燥、操作的场所，明装时底口距地。WORD格式整理版在同一建筑物内，同类箱的高应一致，允许偏差为。②袋装配电箱所用木砖及铁件等均应预埋。挂式配电箱应采用属膨胀栓固定。③配电箱带有器具的铁制盘面、装有器具的门、电器的属外壳均应有明显可靠的线接地。线允许用盒、箱体接。④配电箱上配线需排整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应有适当余，以于检修。⑤导线剥削处应伤及线芯，导线压头应固可靠，多股导线应盘圈压接，应加装压线端子有压线孔者除外。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，得减少导线股数。⑥配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器电源侧°⑦接系统中的线应在箱体引入线处或末端做好重复接地。③母线在配电箱上应用端子板分,线端子板分支排位置，应与熔断器相对应。⑨配电箱上的母线应套上有黄相，绿相，红相，蓝相等颜色色带，双色线为保护地线黄绿，也称线°⑩配电箱上电具、仪表应固平正整洁，间距均匀,铜端子无松动，启闭灵活,部件齐全。弹线定位•根4据设计要求现场找出配电箱位置，并按照箱的外形尺寸进弹线定位。通过弹线定位，可以准确的找出预埋件或者属膨胀管栓的位置。明装配电箱明装配电箱采用铁架固定和属膨胀栓固定两种方式，具体采用何种方式根据配电箱内f随才Q文件确定。铁架固定配电箱将龟钢调直，好尺寸，画好锯口线,锯断煨弯,钻孔位，焊接。煨弯时用方尺找正，再用电焊,将对口缝焊,并将埋注端做成燕尾,然后除锈,刷防锈漆。再找准标高用高标号水砂浆将铁架燕尾端埋注固，埋入时要注意铁架的平直和孔间距离，应用线坠和水平尺测准确后再稳注铁架。待水砂浆凝固后方可进配电箱的安装。属膨胀栓固定配电箱采爭属膨胀栓可在混凝土墙或砖墙上固定配电箱。其方法是根据弹线定位确定固定点位置，用电锤WORD格式整理版在固定位置钻孔，孔深应以刚好将属膨胀管部分埋入土墙内为宜，孔应垂直于墙面。明装配电箱的安装在'混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。如有分线盒，先将盒内杂物清干净，然后将导线顺，分清支和相序，按支绑扎成束。待配电箱找准位置后，将导线端头引至箱内，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方，并将配电箱调整平直后进固定。在木结构或轻钢龙骨护板墙上进固定配电箱时，应采用加固措施。如配管在护板墙内暗敷设，并有暗接线盒时，要求盒口与墙面平齐，应对木制护板墙外侧做防火处。可涂防火漆进防护。其固定方式同所述。地配电箱的安装拥配电箱基础槽钢应在土建浇捣砼时埋入。基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。标高根据土建给出的基准引出。基础槽钢的制作和固定采用焊接。施工时应注意焊接变形引起的基础槽钢外形尺寸及水平的变化，焊接后应进复测，可采用水平仪测，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，使垂直满足规范要求。绝缘摇测配电箱全部电器安装完毕后，用兆欧表对线进绝缘摇测。摇测项目包括相线与相线之间、相线与地线之间、相线与线之间。两人进摇测同时做好记录，作为技术资存档。袋装完毕后进质检查，检查器具的接地接保护措施和其它安全要求必须符合施工规范规定。其规定如下：位置正确，部件齐全，箱体开孔合适，口整齐。暗式配电箱箱盖紧贴墙面；线经汇排线端子连接，无绞接现象;油漆完整，盘内外清洁，箱盖、开关灵活，回编号齐全，接线整齐，线安装明显、固。连接固紧密，伤线芯。压板连...
