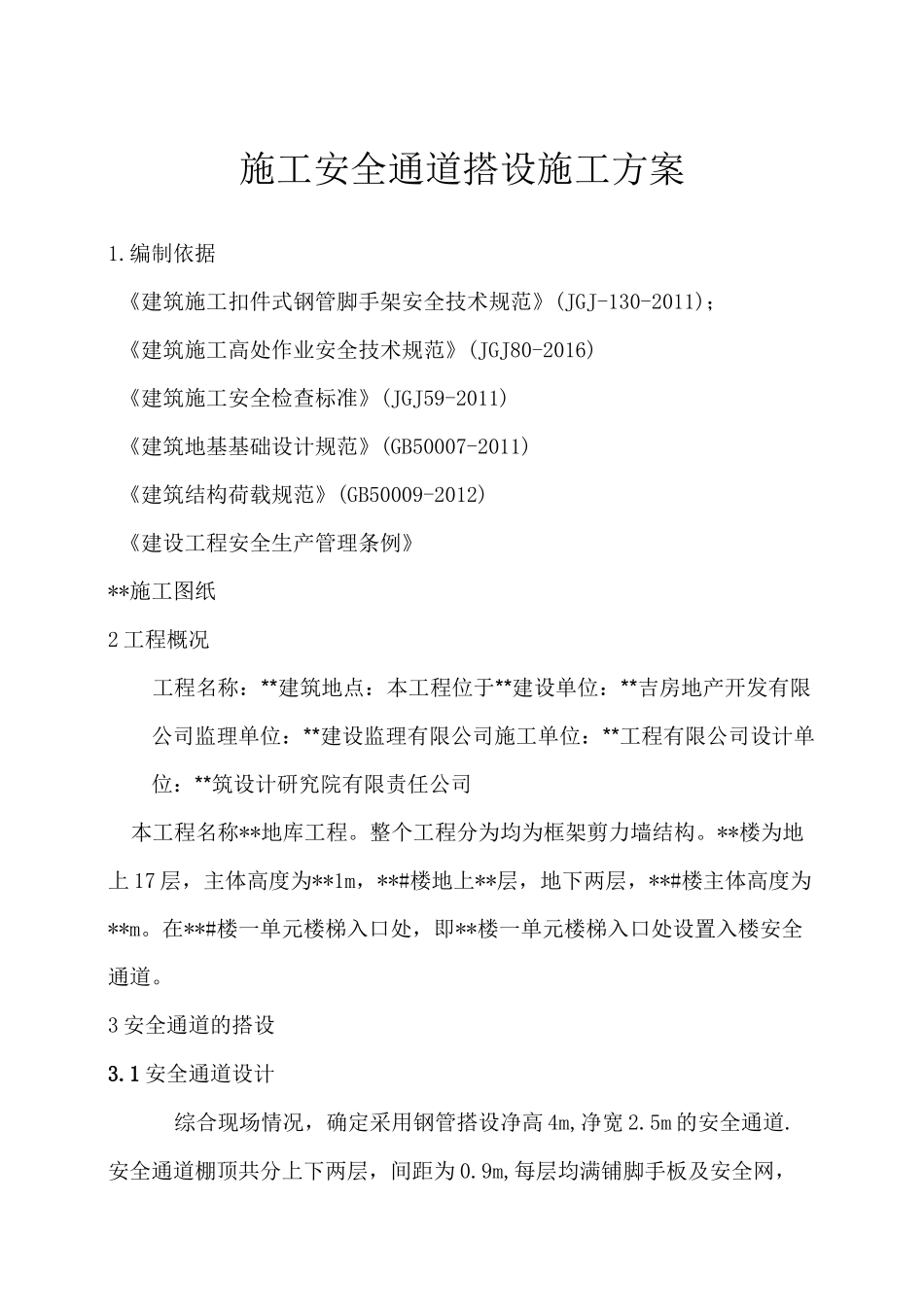

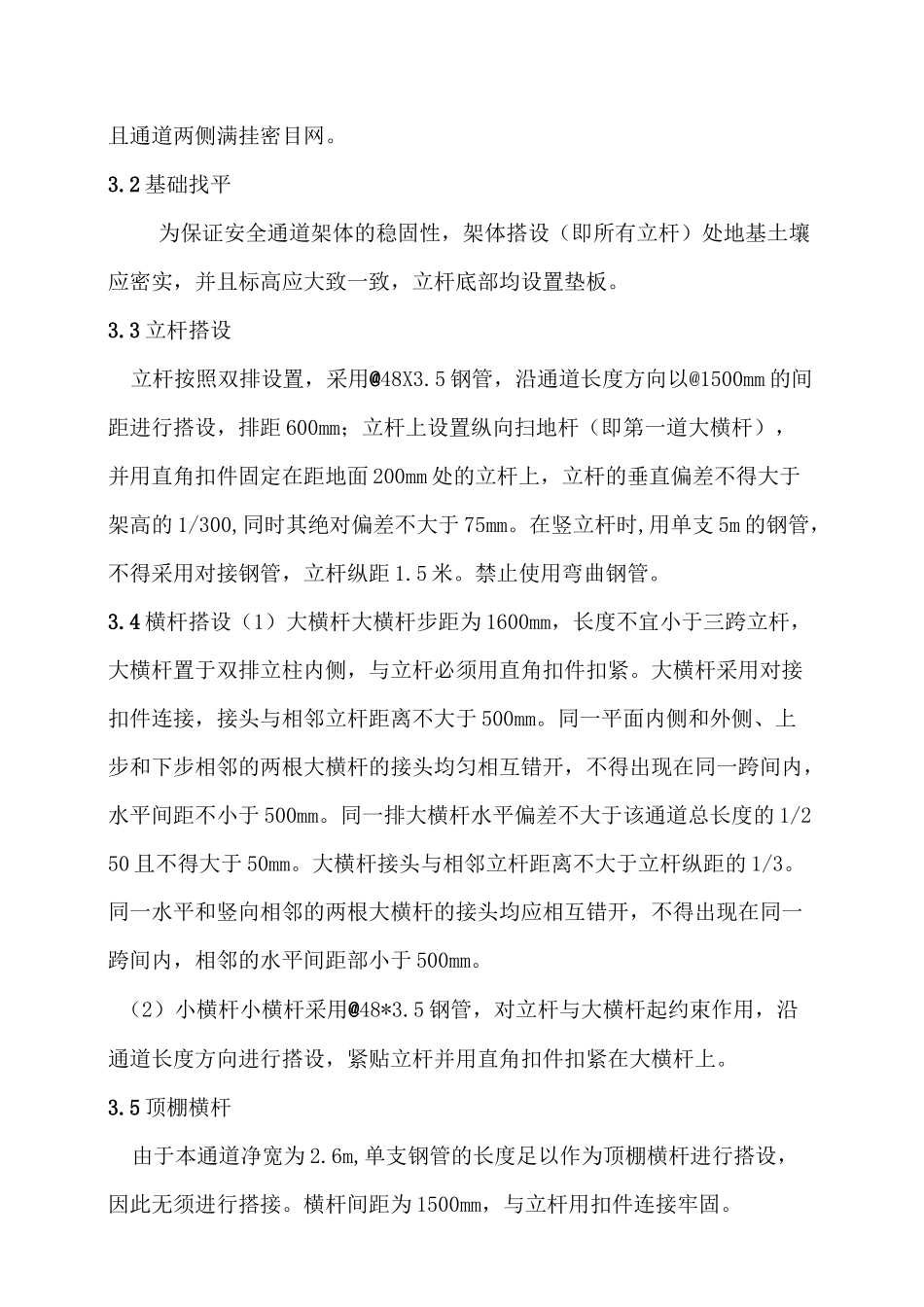

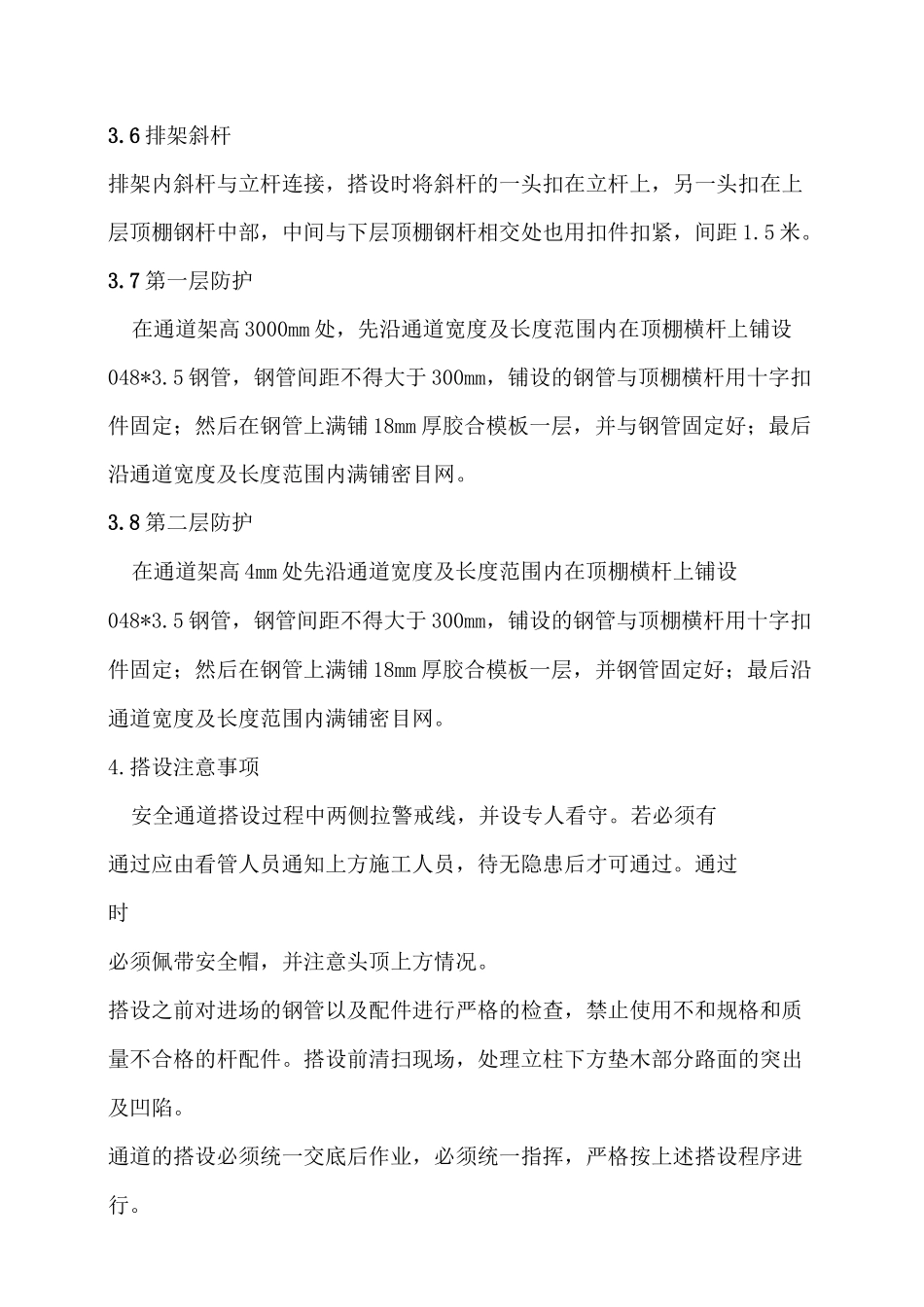

施工安全通道搭设施工方案1.编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ-130-2011)；《建筑施工高处作业安全技术规范》(JGJ80-2016)《建筑施工安全检查标准》(JGJ59-2011)《建筑地基基础设计规范》(GB50007-2011)《建筑结构荷载规范》(GB50009-2012)《建设工程安全生产管理条例》**施工图纸2工程概况工程名称：**建筑地点：本工程位于**建设单位：**吉房地产开发有限公司监理单位：**建设监理有限公司施工单位：**工程有限公司设计单位：**筑设计研究院有限责任公司本工程名称**地库工程。整个工程分为均为框架剪力墙结构。**楼为地上17层，主体高度为**1m，**#楼地上**层，地下两层，**#楼主体高度为**m。在**#楼一单元楼梯入口处，即**楼一单元楼梯入口处设置入楼安全通道。3安全通道的搭设3.1安全通道设计综合现场情况，确定采用钢管搭设净高4m,净宽2.5m的安全通道.安全通道棚顶共分上下两层，间距为0.9m,每层均满铺脚手板及安全网，且通道两侧满挂密目网。3.2基础找平为保证安全通道架体的稳固性，架体搭设（即所有立杆）处地基土壤应密实，并且标高应大致一致，立杆底部均设置垫板。3.3立杆搭设立杆按照双排设置，采用@48X3.5钢管，沿通道长度方向以@1500mm的间距进行搭设，排距600mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面200mm处的立杆上，立杆的垂直偏差不得大于架高的1/300,同时其绝对偏差不大于75mm。在竖立杆时,用单支5m的钢管，不得采用对接钢管，立杆纵距1.5米。禁止使用弯曲钢管。3.4横杆搭设（1）大横杆大横杆步距为1600mm，长度不宜小于三跨立杆，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆采用对接扣件连接，接头与相邻立杆距离不大于500mm。同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均匀相互错开，不得出现在同一跨间内，水平间距不小于500mm。同一排大横杆水平偏差不大于该通道总长度的1/250且不得大于50mm。大横杆接头与相邻立杆距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距部小于500mm。（2）小横杆小横杆采用@48*3.5钢管，对立杆与大横杆起约束作用，沿通道长度方向进行搭设，紧贴立杆并用直角扣件扣紧在大横杆上。3.5顶棚横杆由于本通道净宽为2.6m,单支钢管的长度足以作为顶棚横杆进行搭设，因此无须进行搭接。横杆间距为1500mm，与立杆用扣件连接牢固。3.6排架斜杆排架内斜杆与立杆连接，搭设时将斜杆的一头扣在立杆上，另一头扣在上层顶棚钢杆中部，中间与下层顶棚钢杆相交处也用扣件扣紧，间距1.5米。3.7第一层防护在通道架高3000mm处，先沿通道宽度及长度范围内在顶棚横杆上铺设048*3.5钢管，钢管间距不得大于300mm，铺设的钢管与顶棚横杆用十字扣件固定；然后在钢管上满铺18mm厚胶合模板一层，并与钢管固定好；最后沿通道宽度及长度范围内满铺密目网。3.8第二层防护在通道架高4mm处先沿通道宽度及长度范围内在顶棚横杆上铺设048*3.5钢管，钢管间距不得大于300mm，铺设的钢管与顶棚横杆用十字扣件固定；然后在钢管上满铺18mm厚胶合模板一层，并钢管固定好；最后沿通道宽度及长度范围内满铺密目网。4.搭设注意事项安全通道搭设过程中两侧拉警戒线，并设专人看守。若必须有通过应由看管人员通知上方施工人员，待无隐患后才可通过。通过时必须佩带安全帽，并注意头顶上方情况。搭设之前对进场的钢管以及配件进行严格的检查，禁止使用不和规格和质量不合格的杆配件。搭设前清扫现场，处理立柱下方垫木部分路面的突出及凹陷。通道的搭设必须统一交底后作业，必须统一指挥，严格按上述搭设程序进行。通道应按“一”字形从一端开始并向另一端延伸搭设，搭设过程中随立随校正后予以固定。木方及模板应铺平、铺稳，并用铁丝绑扎固定，防止移动。工人在架上进行搭设作业时，作业面上需铺设临时脚手板并固定，工人必须戴好安全帽和佩挂安全带，不得单人进行较重杆件和易失衡、脱手、碰接、滑跌等不安全作业。在搭设过程不得随意改变通道结构，减少配件设置和对立杆、纵距作100mm以上的构架尺寸放大。5.通道的安全措...
