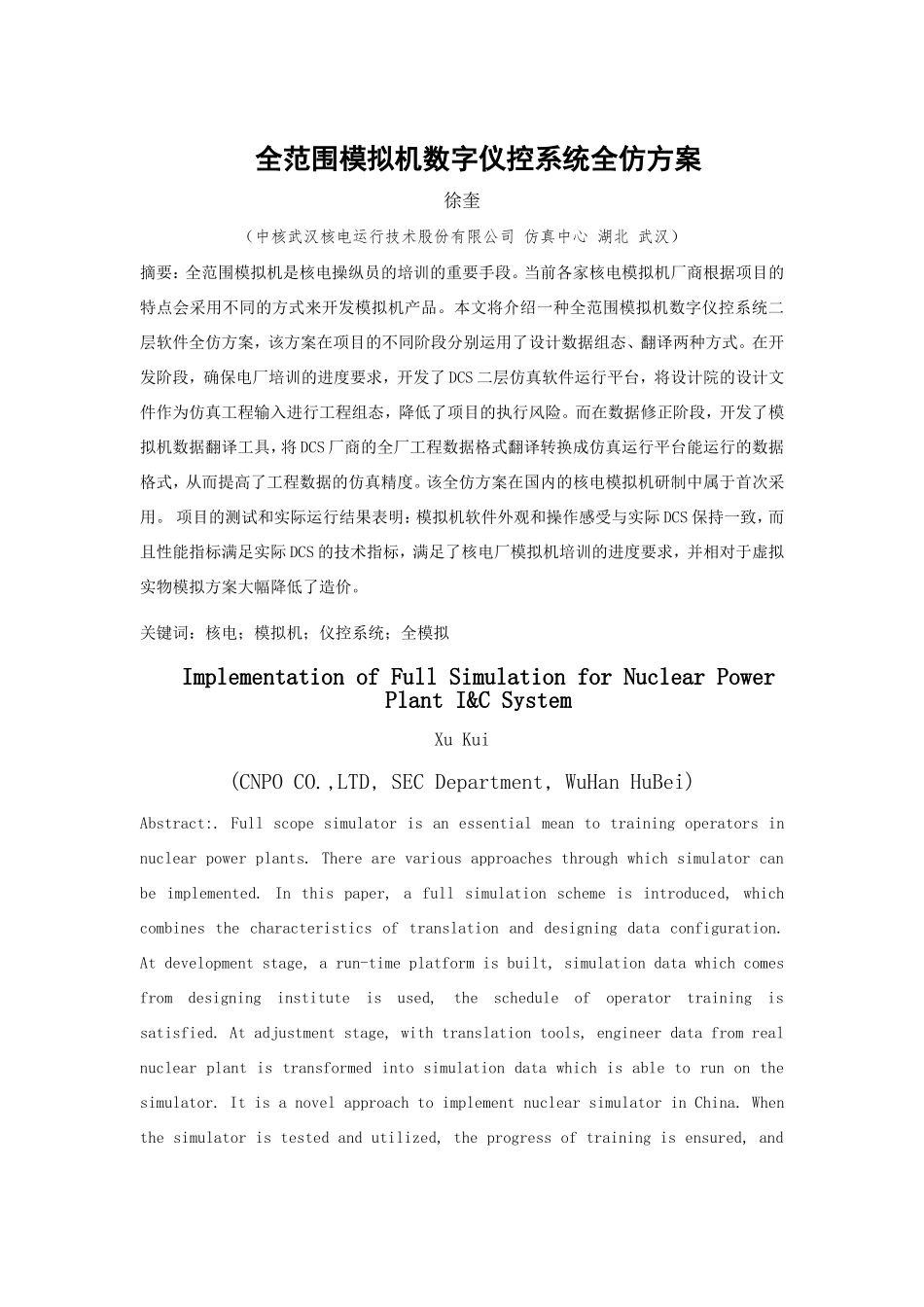

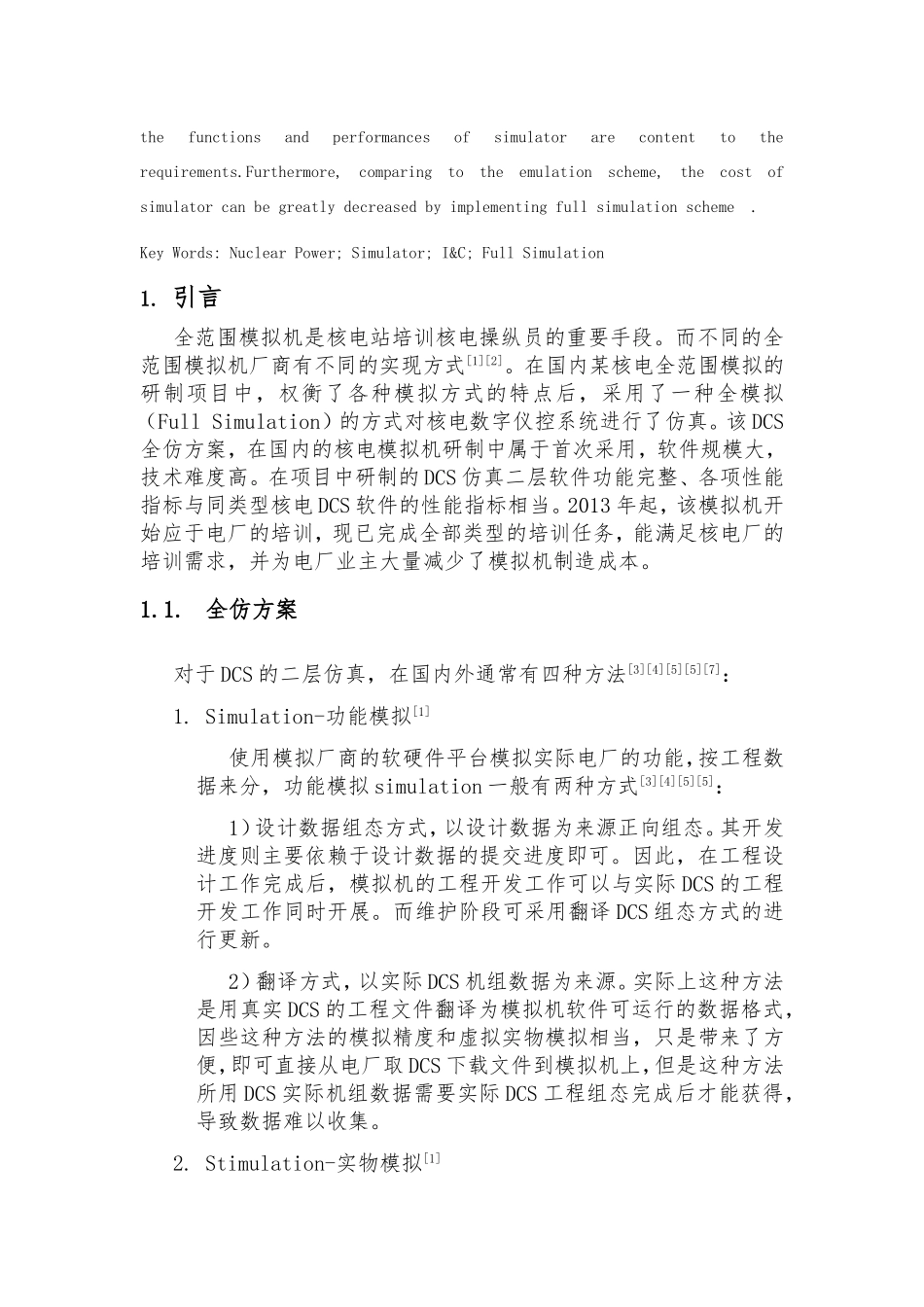

2017年度申报专业技术职务任职资格评审答辩论文题目：全范围模拟机数字仪控系统全仿方案作者姓名：徐奎单位：核动力运行研究所申报职称：高级工程师专业：控制工程与仿真二○一七年七月六日全范围模拟机数字仪控系统全仿方案徐奎（中核武汉核电运行技术股份有限公司仿真中心湖北武汉）摘要：全范围模拟机是核电操纵员的培训的重要手段。当前各家核电模拟机厂商根据项目的特点会采用不同的方式来开发模拟机产品。本文将介绍一种全范围模拟机数字仪控系统二层软件全仿方案，该方案在项目的不同阶段分别运用了设计数据组态、翻译两种方式。在开发阶段，确保电厂培训的进度要求，开发了DCS二层仿真软件运行平台，将设计院的设计文件作为仿真工程输入进行工程组态，降低了项目的执行风险。而在数据修正阶段，开发了模拟机数据翻译工具，将DCS厂商的全厂工程数据格式翻译转换成仿真运行平台能运行的数据格式，从而提高了工程数据的仿真精度。该全仿方案在国内的核电模拟机研制中属于首次采用。项目的测试和实际运行结果表明：模拟机软件外观和操作感受与实际DCS保持一致，而且性能指标满足实际DCS的技术指标，满足了核电厂模拟机培训的进度要求，并相对于虚拟实物模拟方案大幅降低了造价。关键词：核电；模拟机；仪控系统；全模拟ImplementationofFullSimulationforNuclearPowerPlantI&CSystemXuKui(CNPOCO.,LTD,SECDepartment,WuHanHuBei)Abstract:.Fullscopesimulatorisanessentialmeantotrainingoperatorsinnuclearpowerplants.Therearevariousapproachesthroughwhichsimulatorcanbeimplemented.Inthispaper,afullsimulationschemeisintroduced,whichcombinesthecharacteristicsoftranslationanddesigningdataconfiguration.Atdevelopmentstage,arun-timeplatformisbuilt,simulationdatawhichcomesfromdesigninginstituteisused,thescheduleofoperatortrainingissatisfied.Atadjustmentstage,withtranslationtools,engineerdatafromrealnuclearplantistransformedintosimulationdatawhichisabletorunonthesimulator.ItisanovelapproachtoimplementnuclearsimulatorinChina.Whenthesimulatoristestedandutilized,theprogressoftrainingisensured,andthefunctionsandperformancesofsimulatorarecontenttotherequirements.Furthermore,comparingtotheemulationscheme,thecostofsimulatorcanbegreatlydecreasedbyimplementingfullsimulationscheme.KeyWords:NuclearPower;Simulator;I&C;FullSimulation1.引言全范围模拟机是核电站培训核电操纵员的重要手段。而不同的全范围模拟机厂商有不同的实现方式[1][2]。在国内某核电全范围模拟的研制项目中，权衡了各种模拟方式的特点后，采用了一种全模拟（FullSimulation）的方式对核电数字仪控系统进行了仿真。该DCS全仿方案，在国内的核电模拟机研制中属于首次采用，软件规模大，技术难度高。在项目中研制的DCS仿真二层软件功能完整、各项性能指标与同类型核电DCS软件的性能指标相当。2013年起，该模拟机开始应于电厂的培训，现已完成全部类型的培训任务，能满足核电厂的培训需求，并为电厂业主大量减少了模拟机制造成本。1.1.全仿方案对于DCS的二层仿真，在国内外通常有四种方法[3][4][5][5][7]：1.Simulation-功能模拟[1]使用模拟厂商的软硬件平台模拟实际电厂的功能，按工程数据来分，功能模拟simulation一般有两种方式[3][4][5][5]：1）设计数据组态方式，以设计数据为来源正向组态。其开发进度则主要依赖于设计数据的提交进度即可。因此，在工程设计工作完成后，模拟机的工程开发工作可以与实际DCS的工程开发工作同时开展。而维护阶段可采用翻译DCS组态方式的进行更新。2）翻译方式，以实际DCS机组数据为来源。实际上这种方法是用真实DCS的工程文件翻译为模拟机软件可运行的数据格式，因些这种方法的模拟精度和虚拟实物模拟相当，只是带来了方便，即可直接从电厂取DCS下载文件到模拟机上，但是这种方法所用DCS实际机组数据需要实际DCS工程组态完成后才能获得，导致数据难以收集。2.Stimulation-实物模拟[1]该方法使用与真实机组DCS完全相同...
