八一路延长线中冶南方竣工报告VIP免费

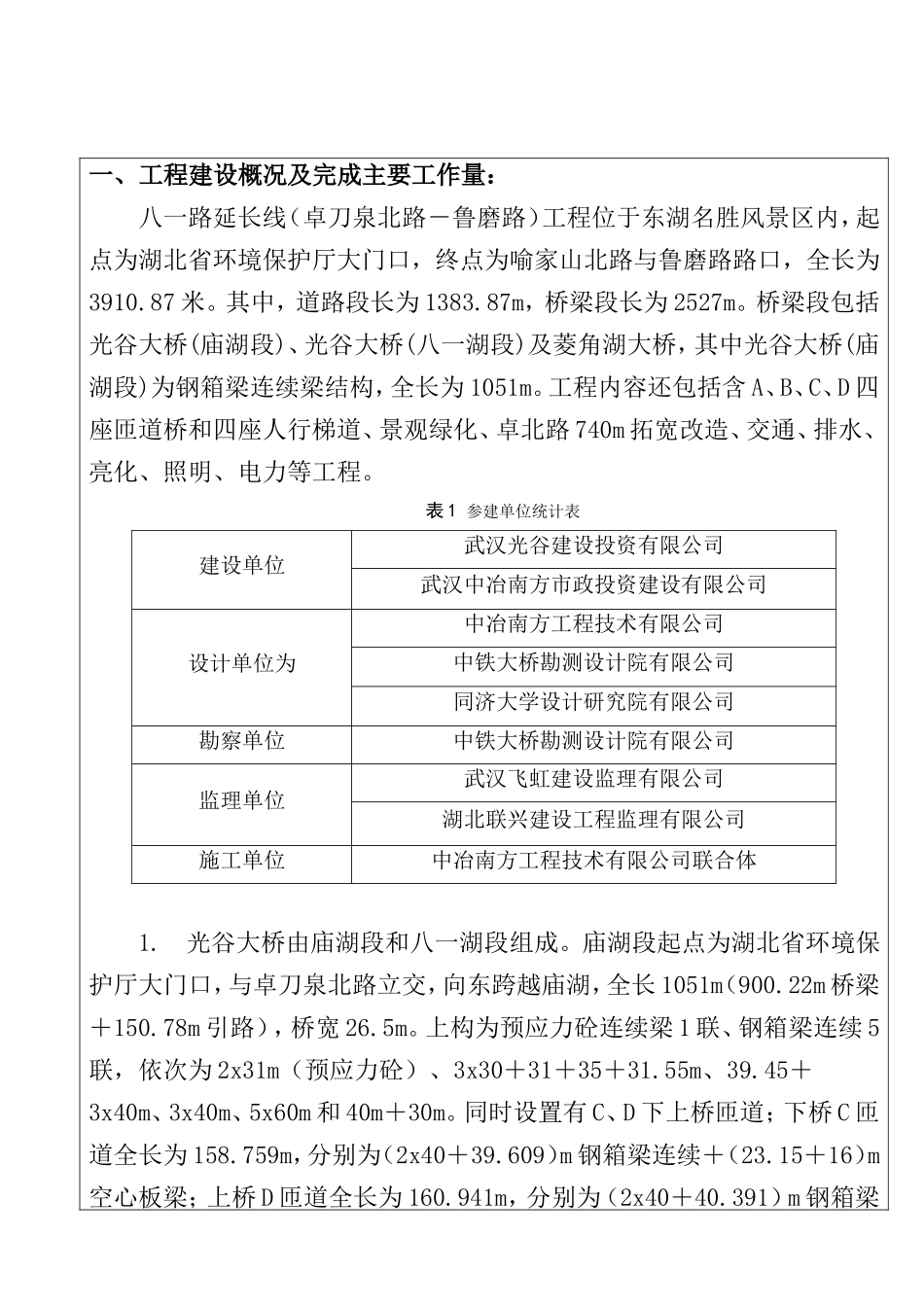

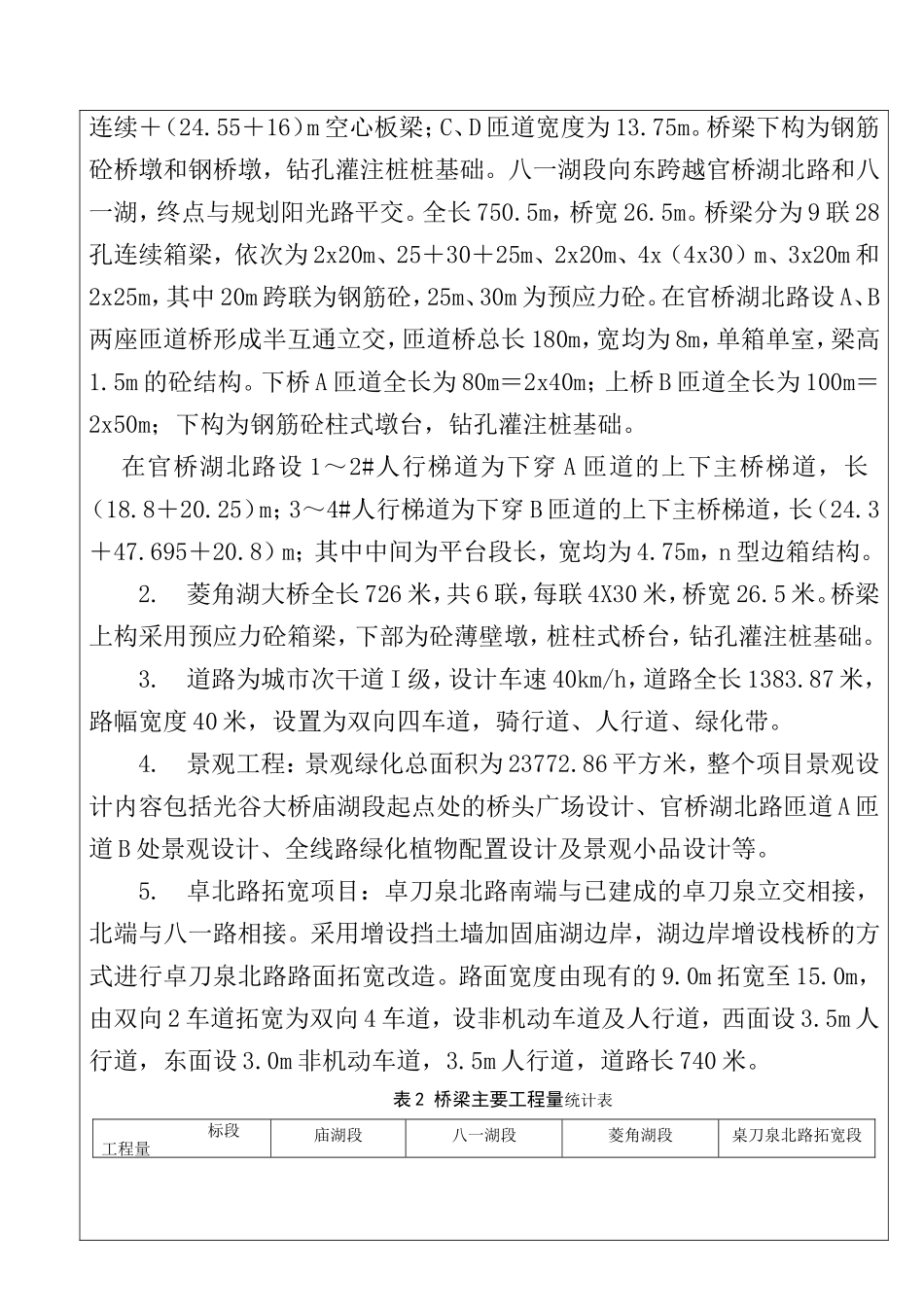

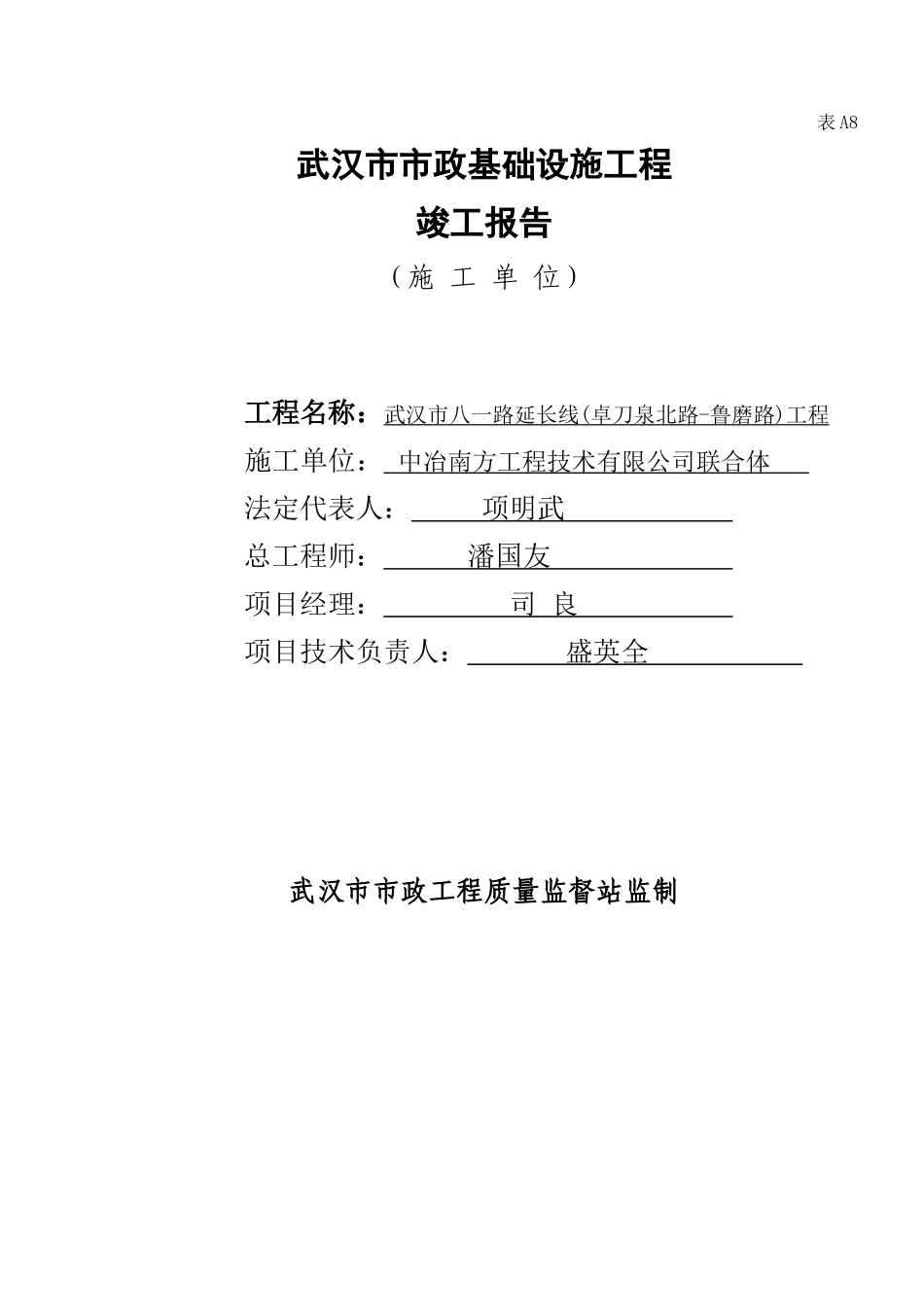

表A8武汉市市政基础设施工程竣工报告（施工单位）工程名称：武汉市八一路延长线(卓刀泉北路-鲁磨路)工程施工单位：中冶南方工程技术有限公司联合体法定代表人：项明武总工程师：潘国友项目经理：司良项目技术负责人：盛英全武汉市市政工程质量监督站监制一、工程建设概况及完成主要工作量：八一路延长线（卓刀泉北路－鲁磨路）工程位于东湖名胜风景区内，起点为湖北省环境保护厅大门口，终点为喻家山北路与鲁磨路路口，全长为3910.87米。其中，道路段长为1383.87m，桥梁段长为2527m。桥梁段包括光谷大桥(庙湖段)、光谷大桥(八一湖段)及菱角湖大桥，其中光谷大桥(庙湖段)为钢箱梁连续梁结构，全长为1051m。工程内容还包括含A、B、C、D四座匝道桥和四座人行梯道、景观绿化、卓北路740m拓宽改造、交通、排水、亮化、照明、电力等工程。表1参建单位统计表建设单位武汉光谷建设投资有限公司武汉中冶南方市政投资建设有限公司设计单位为中冶南方工程技术有限公司中铁大桥勘测设计院有限公司同济大学设计研究院有限公司勘察单位中铁大桥勘测设计院有限公司监理单位武汉飞虹建设监理有限公司湖北联兴建设工程监理有限公司施工单位中冶南方工程技术有限公司联合体1.光谷大桥由庙湖段和八一湖段组成。庙湖段起点为湖北省环境保护厅大门口，与卓刀泉北路立交，向东跨越庙湖，全长1051m（900.22m桥梁＋150.78m引路），桥宽26.5m。上构为预应力砼连续梁1联、钢箱梁连续5联，依次为2x31m（预应力砼）、3x30＋31＋35＋31.55m、39.45＋3x40m、3x40m、5x60m和40m＋30m。同时设置有C、D下上桥匝道；下桥C匝道全长为158.759m，分别为（2x40＋39.609）m钢箱梁连续＋（23.15＋16）m空心板梁；上桥D匝道全长为160.941m，分别为（2x40＋40.391）m钢箱梁连续＋（24.55＋16）m空心板梁；C、D匝道宽度为13.75m。桥梁下构为钢筋砼桥墩和钢桥墩，钻孔灌注桩桩基础。八一湖段向东跨越官桥湖北路和八一湖，终点与规划阳光路平交。全长750.5m，桥宽26.5m。桥梁分为9联28孔连续箱梁，依次为2x20m、25＋30＋25m、2x20m、4x（4x30）m、3x20m和2x25m，其中20m跨联为钢筋砼，25m、30m为预应力砼。在官桥湖北路设A、B两座匝道桥形成半互通立交，匝道桥总长180m，宽均为8m，单箱单室，梁高1.5m的砼结构。下桥A匝道全长为80m＝2x40m；上桥B匝道全长为100m＝2x50m；下构为钢筋砼柱式墩台，钻孔灌注桩基础。在官桥湖北路设1～2#人行梯道为下穿A匝道的上下主桥梯道，长（18.8＋20.25）m；3～4#人行梯道为下穿B匝道的上下主桥梯道，长（24.3＋47.695＋20.8）m；其中中间为平台段长，宽均为4.75m，n型边箱结构。2.菱角湖大桥全长726米，共6联，每联4X30米，桥宽26.5米。桥梁上构采用预应力砼箱梁，下部为砼薄壁墩，桩柱式桥台，钻孔灌注桩基础。3.道路为城市次干道I级，设计车速40km/h，道路全长1383.87米，路幅宽度40米，设置为双向四车道，骑行道、人行道、绿化带。4.景观工程：景观绿化总面积为23772.86平方米，整个项目景观设计内容包括光谷大桥庙湖段起点处的桥头广场设计、官桥湖北路匝道A匝道B处景观设计、全线路绿化植物配置设计及景观小品设计等。5.卓北路拓宽项目：卓刀泉北路南端与已建成的卓刀泉立交相接，北端与八一路相接。采用增设挡土墙加固庙湖边岸，湖边岸增设栈桥的方式进行卓刀泉北路路面拓宽改造。路面宽度由现有的9.0m拓宽至15.0m，由双向2车道拓宽为双向4车道，设非机动车道及人行道，西面设3.5m人行道，东面设3.0m非机动车道，3.5m人行道，道路长740米。表2桥梁主要工程量统计表标段工程量庙湖段八一湖段菱角湖段桌刀泉北路拓宽段桩基桩径1500mm/1300mm/1000mm1500mm/1300mm/1100mm/1000mm1500mm1000mm根数19/153/204/129/11/38102328总长5550.6m4640.2m1855m3378.4m钢筋量788T583.732T156.154T190T混凝土量6736.7m321470.85m34918m32652m3承台个数367646—钢筋量1526T169.24T150.2T—混凝土量8812,13m32422.5m31955m3—混凝土墩柱个数407948—钢筋量129.288T259.04T134.34T—混凝土量444.96m31244.05m3561.7m3—钢墩柱个数9———钢墩柱总重875.75T———支座个数2369060—混凝土箱梁联数596—钢筋量24...
