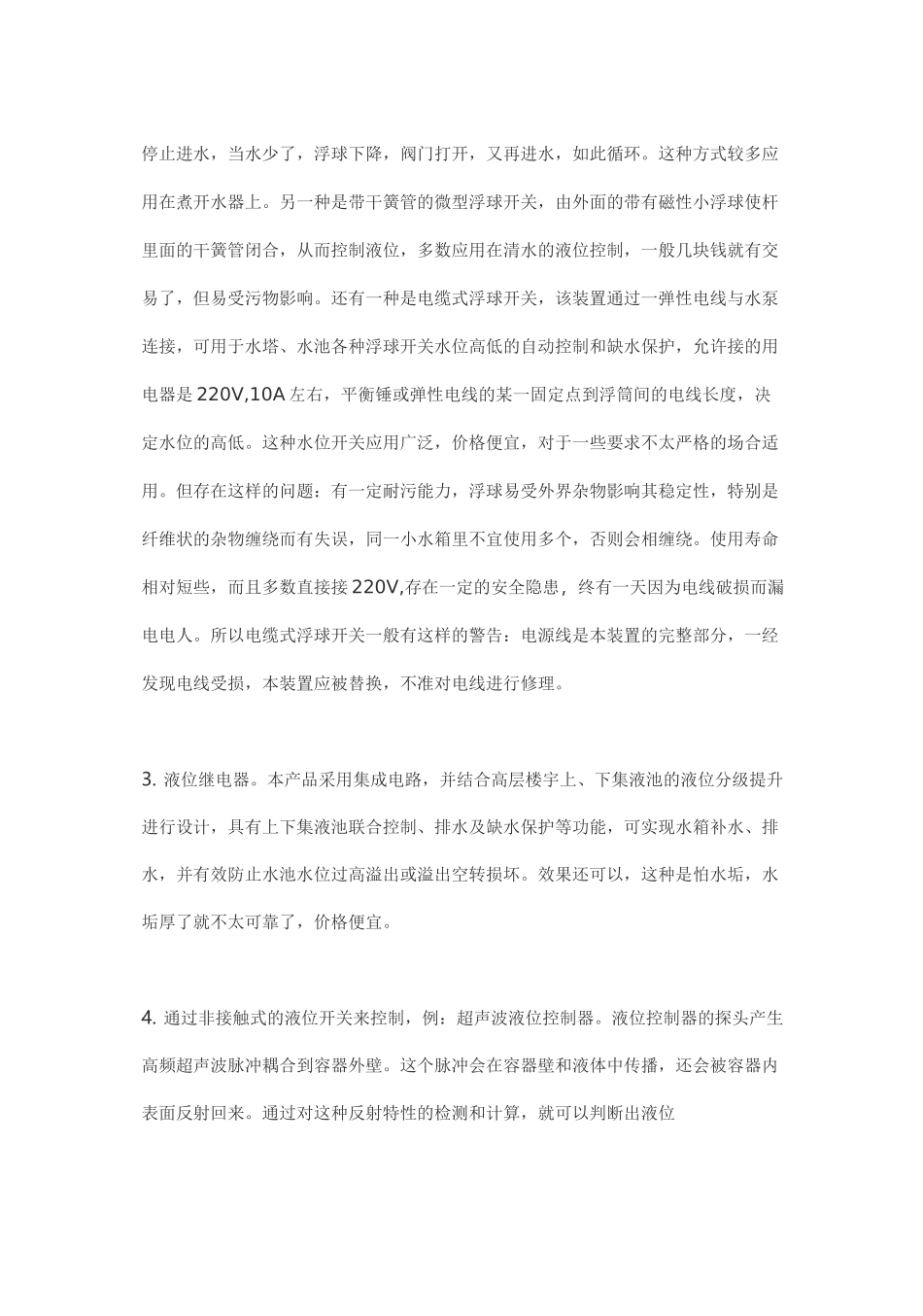

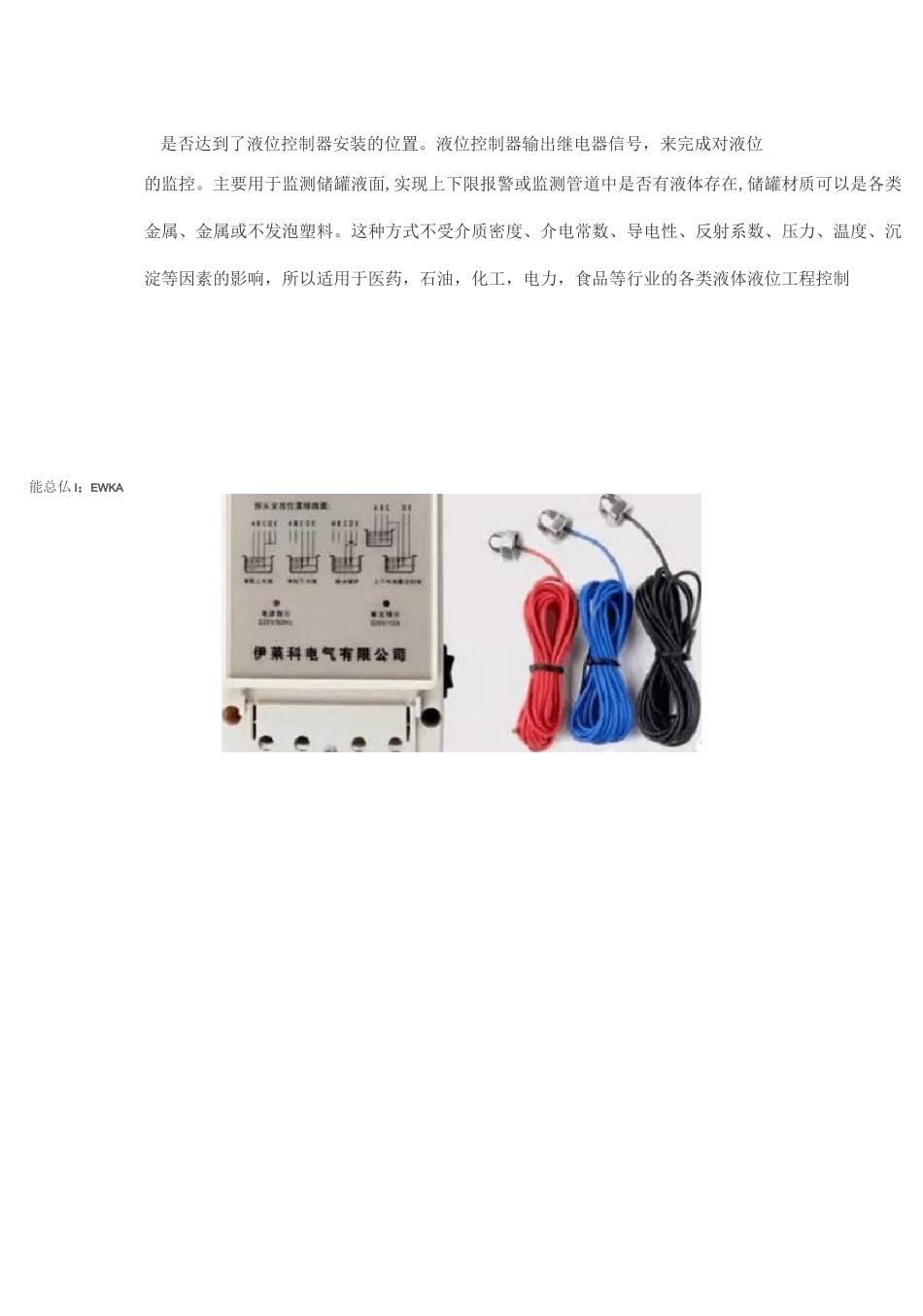

【原理介绍】液位继电器液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。下面小编给大家介绍一下液位继电器原理图。1•通过电子式液位开关(BZ2401或BZ0501)和搭配的水位控制器(BZ201、BZ202)来进行控液位控制自动化。电子式液位开关原理是通过电子探头对液位进行检测，再由液位检测专用芯片对检测到的信号进行处理当被测液体到达动作点时，芯片输出高或低电平信号，再配合水位控制器，从而实现对液位的控制。不需浮球和干簧管，外部无机械动作，耐污耐用，不怕漂浮物影响，任意角度安装竖向安装有一定的防波浪功能，适宜长时间浸在水中，工作电压是直流5-24V，很安全。这种方式较实用，寿命长，安全，价格实惠。2•通过浮球开关来控制液位：一种是带着大金属球的浮球开关，浸在液体中时浮力大，可以控制两个液位,比如液体满了,浮球因为浮力而上升，带动球阀运动，使阀门关闭，停止进水，当水少了，浮球下降，阀门打开，又再进水，如此循环。这种方式较多应用在煮开水器上。另一种是带干簧管的微型浮球开关，由外面的带有磁性小浮球使杆里面的干簧管闭合，从而控制液位，多数应用在清水的液位控制，一般几块钱就有交易了，但易受污物影响。还有一种是电缆式浮球开关，该装置通过一弹性电线与水泵连接，可用于水塔、水池各种浮球开关水位高低的自动控制和缺水保护，允许接的用电器是220V,10A左右，平衡锤或弹性电线的某一固定点到浮筒间的电线长度，决定水位的高低。这种水位开关应用广泛，价格便宜，对于一些要求不太严格的场合适用。但存在这样的问题：有一定耐污能力，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕而有失误，同一小水箱里不宜使用多个，否则会相缠绕。使用寿命相对短些，而且多数直接接220V,存在一定的安全隐患，终有一天因为电线破损而漏电电人。所以电缆式浮球开关一般有这样的警告：电源线是本装置的完整部分，一经发现电线受损，本装置应被替换，不准对电线进行修理。3.液位继电器。本产品采用集成电路，并结合高层楼宇上、下集液池的液位分级提升进行设计，具有上下集液池联合控制、排水及缺水保护等功能，可实现水箱补水、排水，并有效防止水池水位过高溢出或溢出空转损坏。效果还可以，这种是怕水垢，水垢厚了就不太可靠了，价格便宜。4.通过非接触式的液位开关来控制，例：超声波液位控制器。液位控制器的探头产生高频超声波脉冲耦合到容器外壁。这个脉冲会在容器壁和液体中传播，还会被容器内表面反射回来。通过对这种反射特性的检测和计算，就可以判断出液位是否达到了液位控制器安装的位置。液位控制器输出继电器信号，来完成对液位的监控。主要用于监测储罐液面,实现上下限报警或监测管道中是否有液体存在,储罐材质可以是各类金属、金属或不发泡塑料。这种方式不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响，所以适用于医药，石油，化工，电力，食品等行业的各类液体液位工程控制能总仏I；EWKACUCUJ.产昂吿佈址一、单控上水池｛供朮）探头安装单控排朮法摞头安蔑说明.密装圏如愷二所禾：ABCDEffi-一、单控上水池｛供朮）探头安装A.锻革去三r駛水保护採头盍鼓統水保护探头左装说曲.安裳理如困三所示：c，D点曲下水泄下隈水世篡制点・水便下降俱下总C-弘揮飪任意一*与水面脱廉掘fct水恒控剧器自a矣麻*献乘为出工伟；£点有c虽擁接;趴B点苹越：臥上下水池联合控制探头安装上下水治联合控制探头安按说明，安荚用如田四所禾:JL为上水迪（水塔）上瞬水位控樹点#水位上升这到AA^ft,水与探头推扯・水他控制器LT动关聚：乩为上水葩（水塔）卞權水位疊制点.水位卞眸到日水性以不・水与螺捷脱窩按触・水住控制器肖动开瓶.加题充水；匸为上、下水也1水塔）独用地飯「玻在水曲的蛊眦点*比E和D瞩要低：必为下水鼠下哽点位控簟点，水位下阵罰D点水位.水与探去援世・水位控樹器自动荒乖，朮辿停止林水；臨为卞水甫上限水仕艳*f点，水世上外刮E点水世丫水与探头按AL水位控制盪自动芹兼，水趣撑札』•电气卸FI1直接...
