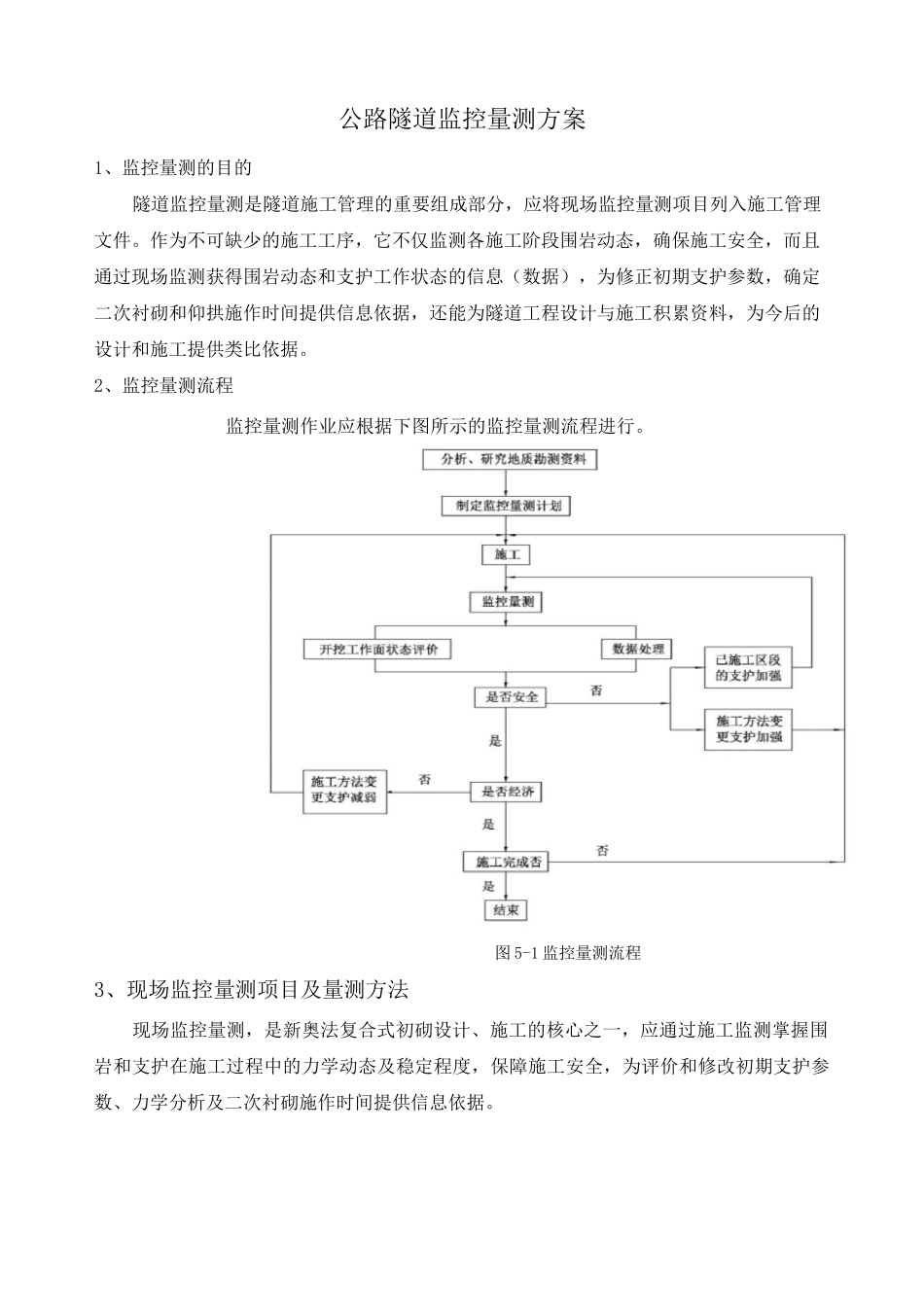

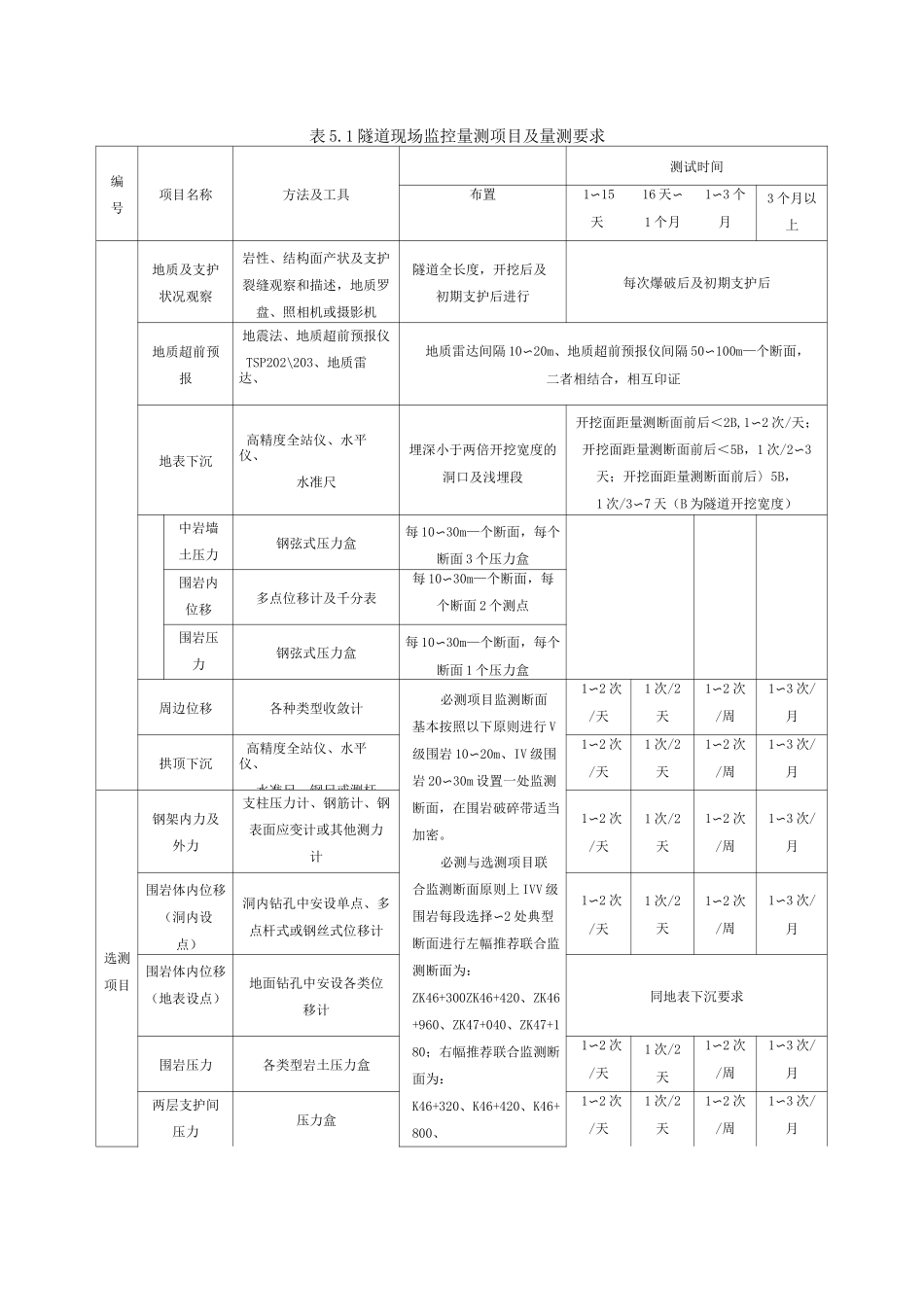

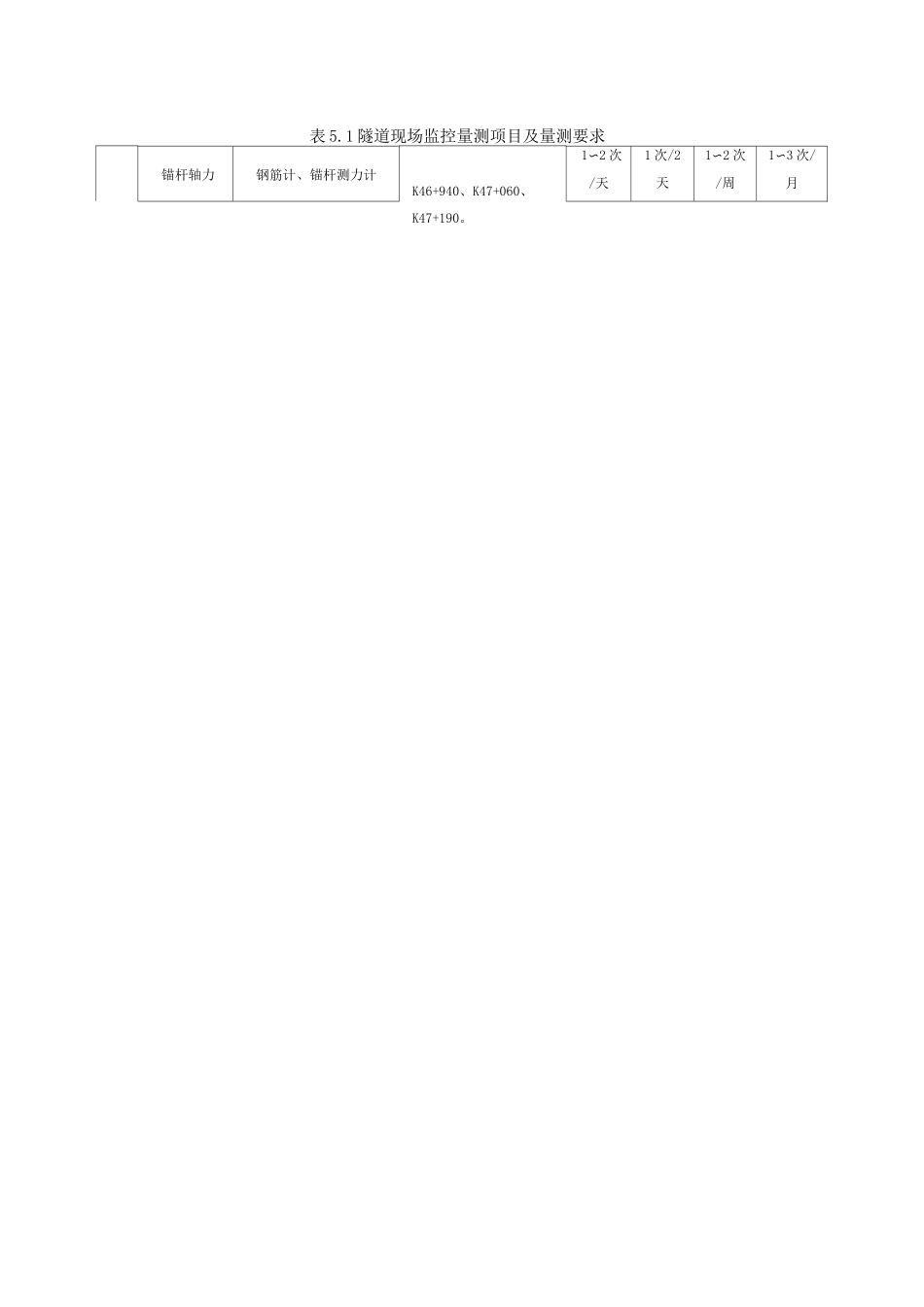

公路隧道监控量测方案1、监控量测的目的隧道监控量测是隧道施工管理的重要组成部分，应将现场监控量测项目列入施工管理文件。作为不可缺少的施工工序，它不仅监测各施工阶段围岩动态，确保施工安全，而且通过现场监测获得围岩动态和支护工作状态的信息（数据），为修正初期支护参数，确定二次衬砌和仰拱施作时间提供信息依据，还能为隧道工程设计与施工积累资料，为今后的设计和施工提供类比依据。2、监控量测流程监控量测作业应根据下图所示的监控量测流程进行。图5-1监控量测流程3、现场监控量测项目及量测方法现场监控量测，是新奥法复合式初砌设计、施工的核心之一，应通过施工监测掌握围岩和支护在施工过程中的力学动态及稳定程度，保障施工安全，为评价和修改初期支护参数、力学分析及二次衬砌施作时间提供信息依据。表5.1隧道现场监控量测项目及量测要求表编号项目名称方法及工具测试时间布置1〜15天16天〜1个月1〜3个月3个月以上地质及支护状况观察岩性、结构面产状及支护裂缝观察和描述，地质罗盘、照相机或摄影机隧道全长度，开挖后及初期支护后进行每次爆破后及初期支护后地质超前预报地震法、地质超前预报仪TSP202\203、地质雷达、地质雷达间隔10〜20m、地质超前预报仪间隔50〜100m—个断面，二者相结合，相互印证地表下沉高精度全站仪、水平仪、水准尺埋深小于两倍开挖宽度的洞口及浅埋段开挖面距量测断面前后＜2B,1〜2次/天；开挖面距量测断面前后＜5B，1次/2〜3天；开挖面距量测断面前后〉5B，1次/3〜7天（B为隧道开挖宽度）中岩墙土压力钢弦式压力盒每10〜30m—个断面，每个断面3个压力盒围岩内位移多点位移计及千分表每10〜30m—个断面，每个断面2个测点围岩压力钢弦式压力盒每10〜30m—个断面，每个断面1个压力盒周边位移各种类型收敛计必测项目监测断面基本按照以下原则进行V级围岩10〜20m、IV级围岩20〜30m设置一处监测断面，在围岩破碎带适当加密。必测与选测项目联合监测断面原则上IVV级围岩每段选择〜2处典型断面进行左幅推荐联合监测断面为：ZK46+300ZK46+420、ZK46+960、ZK47+040、ZK47+180；右幅推荐联合监测断面为：K46+320、K46+420、K46+800、1〜2次/天1次/2天1〜2次/周1〜3次/月拱顶下沉高精度全站仪、水平仪、水准尺、钢尺或测杆1〜2次/天1次/2天1〜2次/周1〜3次/月选测项目钢架内力及外力支柱压力计、钢筋计、钢表面应变计或其他测力计1〜2次/天1次/2天1〜2次/周1〜3次/月围岩体内位移（洞内设点）洞内钻孔中安设单点、多点杆式或钢丝式位移计1〜2次/天1次/2天1〜2次/周1〜3次/月围岩体内位移（地表设点）地面钻孔中安设各类位移计同地表下沉要求围岩压力各类型岩土压力盒1〜2次/天1次/2天1〜2次/周1〜3次/月两层支护间压力压力盒1〜2次/天1次/2天1〜2次/周1〜3次/月表5.1隧道现场监控量测项目及量测要求表K46+940、K47+060、K47+190。锚杆轴力钢筋计、锚杆测力计1〜2次/天1次/2天1〜2次/周1〜3次/月支护、衬砌内应力各类混凝土内应变计及表面应力解除法1〜2次/天1次/2天1〜2次/周1〜3次/月围岩弹性波速度各种声波仪及配套探头隧道内设4个断面爆破震动监测测波及配套传感器临近建（构）筑物随爆破进行渗水压力、水流量渗压计、流量计地表下沉高精度全站仪、水平仪、水准尺埋深大于两倍开挖宽度的地段开挖面距量测断面前后＜2B,1〜2次/天；开挖面距量测断面前后＜5B,1次/2〜3天；开挖面距量测断面前后〉5B,1次/3〜7天（B为隧道开挖宽度）注：①必测断面可根据现场地质情况作适当的调整，必测和选择项目联合监测断面根据工程投资及工程情况由业主确定是否设置。②隧道小净距段施工应重点控制爆破震动对中岩墙的危害。相邻爆破分段起爆间隔时间宜不小于100ms。4、量测项目的测线和测点的布置4.1量测断面布置示意图表二项ti标记测点數/團纯数备注用岩周边竝馥«D6(3}的内極UllHliS（監丽拱JJE75EX3锚杆拉力■*M■■5X3=15(3X3=9}3-5.按事际fl（亶来用用岩佯内柚移5X3=153-5.楂实际番要来用阖岩」』初甘间压力-8和封与二村间压力■摘供黑内力O5K2^L0二紂內力V5地表甲沉兴9辭总帝地表处圧冲沟地带15附注：＜］）.当隧道埋深桂深时，帼裁内韶也移只能在洞...
