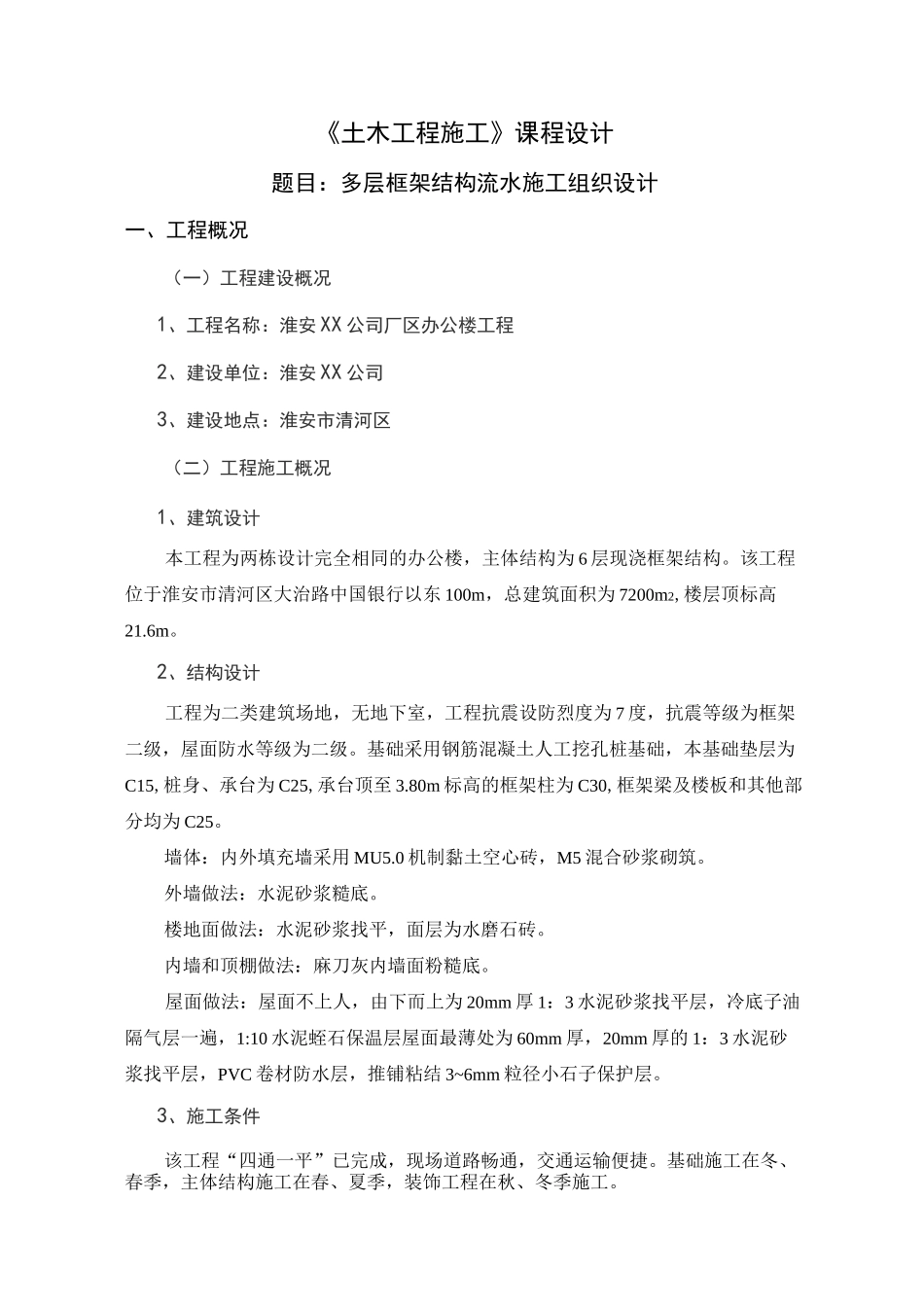

《土木工程施工》课程设计题目：多层框架结构流水施工组织设计一、工程概况（一）工程建设概况1、工程名称：淮安XX公司厂区办公楼工程2、建设单位：淮安XX公司3、建设地点：淮安市清河区（二）工程施工概况1、建筑设计本工程为两栋设计完全相同的办公楼，主体结构为6层现浇框架结构。该工程位于淮安市清河区大治路中国银行以东100m，总建筑面积为7200m2,楼层顶标高21.6m。2、结构设计工程为二类建筑场地，无地下室，工程抗震设防烈度为7度，抗震等级为框架二级，屋面防水等级为二级。基础采用钢筋混凝土人工挖孔桩基础，本基础垫层为C15,桩身、承台为C25,承台顶至3.80m标高的框架柱为C30,框架梁及楼板和其他部分均为C25。墙体：内外填充墙采用MU5.0机制黏土空心砖，M5混合砂浆砌筑。外墙做法：水泥砂浆糙底。楼地面做法：水泥砂浆找平，面层为水磨石砖。内墙和顶棚做法：麻刀灰内墙面粉糙底。屋面做法：屋面不上人，由下而上为20mm厚1：3水泥砂浆找平层，冷底子油隔气层一遍，1:10水泥蛭石保温层屋面最薄处为60mm厚，20mm厚的1：3水泥砂浆找平层，PVC卷材防水层，推铺粘结3~6mm粒径小石子保护层。3、施工条件该工程“四通一平”已完成，现场道路畅通，交通运输便捷。基础施工在冬、春季，主体结构施工在春、夏季，装饰工程在秋、冬季施工。二、施工组织方案（一）施工部署1、施工管理机构组建“淮安XX公司厂区办公楼工程项目经理部”负责对工程的全面协调、管理、监督及验收。下设施工技术、合同预算、质量安全、物资供应、综合管理等专职人员对工程实行系统有效的管理，全面履行各项职责，确保工程按照贵单位的要求实现预期的各项目标。2、施工劳动力详见“劳动力计划表”。3、施工机械详见“主要施工机械设备计划表”。4、施工顺序基础工程一主体结构（柱梁板）一屋面板一填充墙一屋面工程一楼地面工程一内墙粉刷一门窗工程一外墙粉刷一零星工程一室外工程。注：其中水电、设备安装穿插施工。（二）施工准备1、技术准备开工前，各专业施工员、质检员、技术员熟悉图纸，审查施工图纸是否完整、齐全，各专业尺寸、标高是否统一，各组成部分之间有无矛盾或错误，施工图纸是否符合有关标准与规范。并会同建设单位、设计单位，做好图纸会审工作,熟悉质量验收标准，施工规范，操作规程，技术交底认真、仔细。2、物资准备施工前根据施工方案及施工进度计划，提前购置施工所需机械，编制施工主要材料进场计划，便于调动人力、物力、财力进行作业施工。主要材料进场详见“主要材料进场计划表”。3、施工现场准备开工前，对施工场地进行平整，修筑施工道路，硬化部分场地，选择合理的电缆电线及水管，架设施工用电线路，埋设施工用水管道。根据施工总平面布置及临时用地计划，搭设各种临时设施，确保“四通一平”。4、劳动组织准备根据劳动力需要量计划，组织劳动力进场，并安排好工人进场后的生活，然后按工作队组编制组织上岗前培训，培训内容包括规章制度、安全施工、操作技术和精神文明教育等4个方面。5.施工测量和沉降观测（1）平面竖向控制测量竖向控制测量采用平面控制桩引线法和经纬仪控测法，二种方法互为检查校核，其误差要求不大于1血。采用一台J2经纬仪进行细部放线，放线时应弹出轴线、边线和模板控制线。在细部放线结束后，应及时组织有关技术人员进行复查，达到要求后方可作为指导施工的依据。（2）高程测量控制为提高高程的控制精度，在建筑物每面各设置3个基准控制点（包括各大角处）。测量时经平面控制点预埋标志为依据使用专用（符合范围标准的）钢尺沿吊垂方向量至各柱梁板设计标高，同时分别弹出500mm导线做施工层的标高控制依据。（3）沉降观测设置三个永久水准点，距离建筑物不宜小于25米，其埋设深度大于2米,其高程在埋设10天后测定。在建筑物四周每隔25-30米设1个观测点，还应在建筑物拐角、沉降缝两侧、层高不同的连接处两侧、纵横墙交接处和柱子等处设观测点。观测点通常采用铜棒制作，并埋设在便于观测的基础、墙和柱子上。施工中每升高一层主体要观测一次；工程竣工后，也应定期观测。此外，还应做倾斜和裂缝观测。上述各项观测均应及时做好记录。三、主要分...
