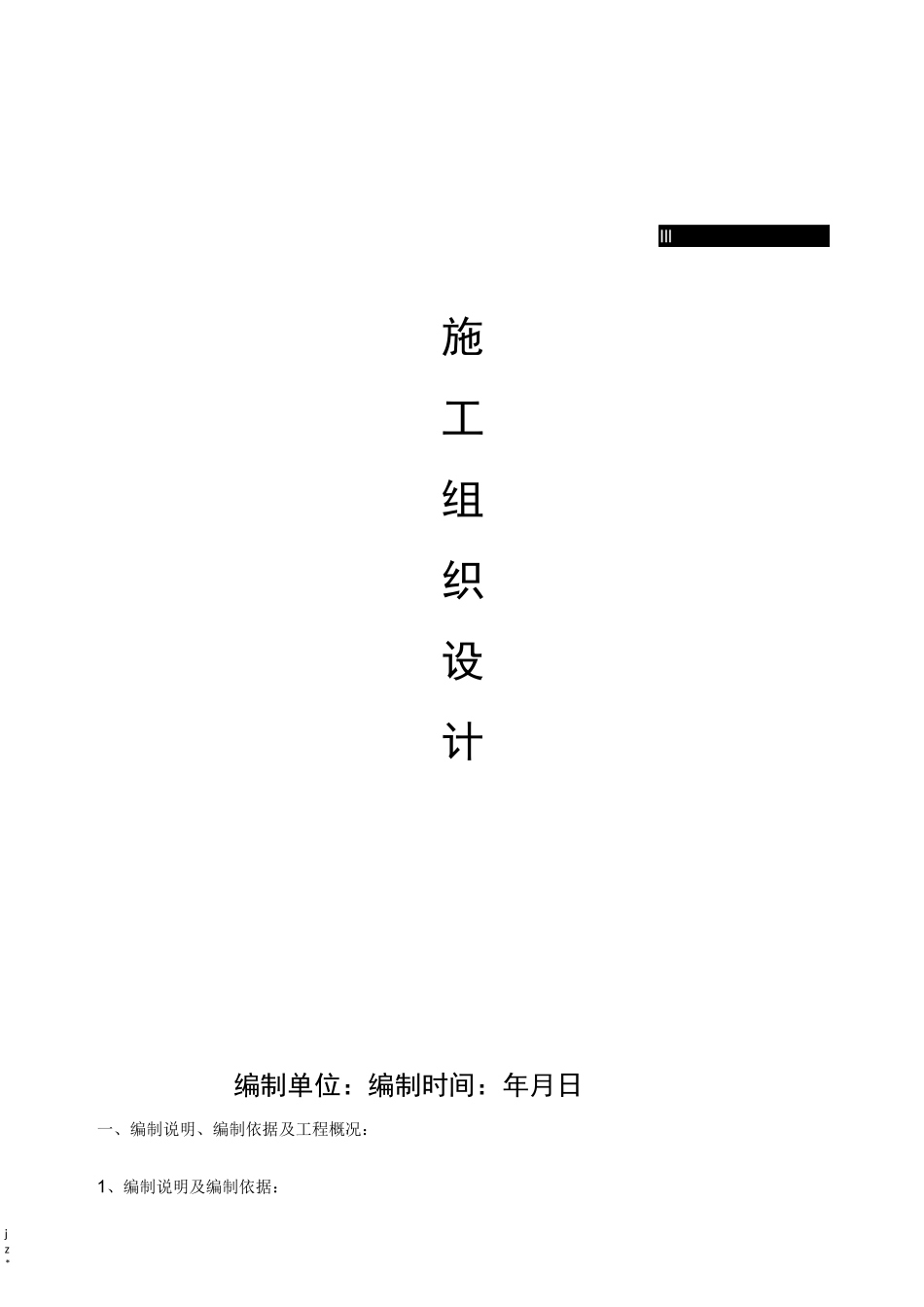

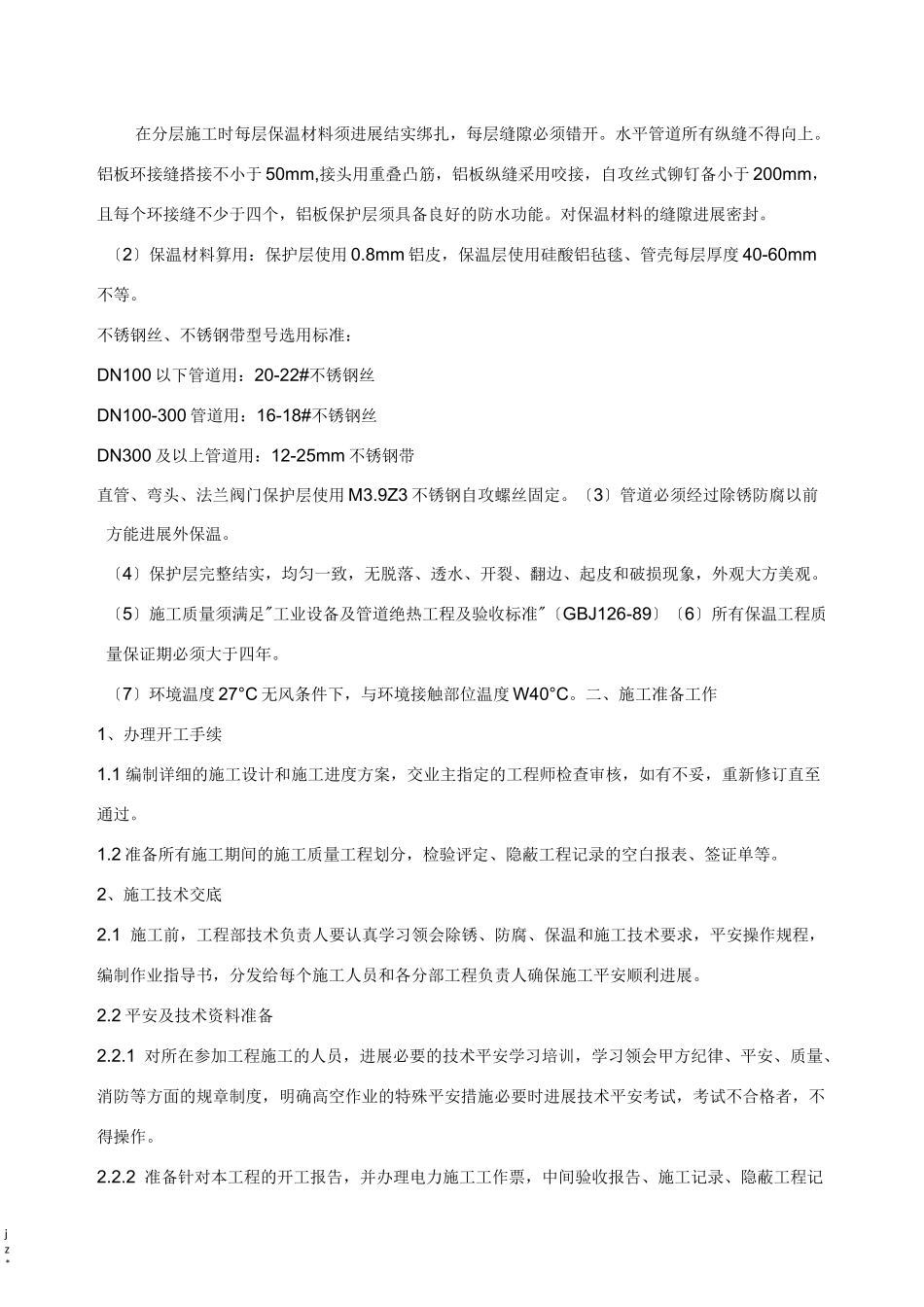

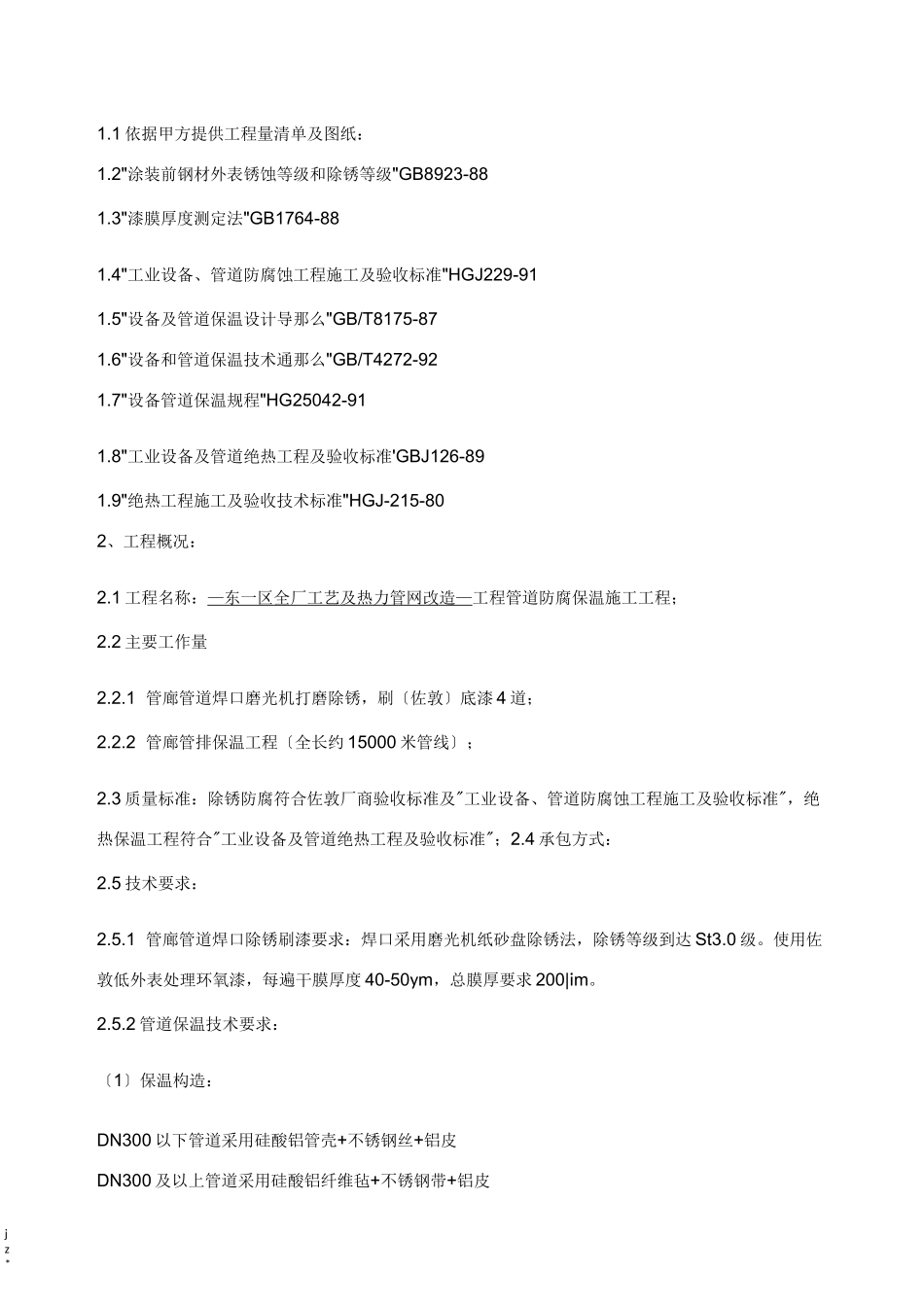

jz*Ill施工组织设计编制单位：编制时间：年月日一、编制说明、编制依据及工程概况：1、编制说明及编制依据：jz*1.1依据甲方提供工程量清单及图纸：1.2"涂装前钢材外表锈蚀等级和除锈等级"GB8923-881.3"漆膜厚度测定法"GB1764-881.4"工业设备、管道防腐蚀工程施工及验收标准"HGJ229-911.5"设备及管道保温设计导那么"GB/T8175-871.6"设备和管道保温技术通那么"GB/T4272-921.7"设备管道保温规程"HG25042-911.8"工业设备及管道绝热工程及验收标准'GBJ126-891.9"绝热工程施工及验收技术标准"HGJ-215-802、工程概况：2.1工程名称：—东一区全厂工艺及热力管网改造—工程管道防腐保温施工工程；2.2主要工作量2.2.1管廊管道焊口磨光机打磨除锈，刷〔佐敦〕底漆4道；2.2.2管廊管排保温工程〔全长约15000米管线〕；2.3质量标准：除锈防腐符合佐敦厂商验收标准及"工业设备、管道防腐蚀工程施工及验收标准"，绝热保温工程符合"工业设备及管道绝热工程及验收标准"；2.4承包方式：2.5技术要求：2.5.1管廊管道焊口除锈刷漆要求：焊口采用磨光机纸砂盘除锈法，除锈等级到达St3.0级。使用佐敦低外表处理环氧漆，每遍干膜厚度40-50ym，总膜厚要求200|im。2.5.2管道保温技术要求：〔1〕保温构造：DN300以下管道采用硅酸铝管壳+不锈钢丝+铝皮DN300及以上管道采用硅酸铝纤维毡+不锈钢带+铝皮jz*在分层施工时每层保温材料须进展结实绑扎，每层缝隙必须错开。水平管道所有纵缝不得向上。铝板环接缝搭接不小于50mm,接头用重叠凸筋，铝板纵缝采用咬接，自攻丝式铆钉备小于200mm，且每个环接缝不少于四个，铝板保护层须具备良好的防水功能。对保温材料的缝隙进展密封。〔2〕保温材料算用：保护层使用0.8mm铝皮，保温层使用硅酸铝毡毯、管壳每层厚度40-60mm不等。不锈钢丝、不锈钢带型号选用标准：DN100以下管道用：20-22#不锈钢丝DN100-300管道用：16-18#不锈钢丝DN300及以上管道用：12-25mm不锈钢带直管、弯头、法兰阀门保护层使用M3.9Z3不锈钢自攻螺丝固定。〔3〕管道必须经过除锈防腐以前方能进展外保温。〔4〕保护层完整结实，均匀一致，无脱落、透水、开裂、翻边、起皮和破损现象，外观大方美观。〔5〕施工质量须满足"工业设备及管道绝热工程及验收标准"〔GBJ126-89〕〔6〕所有保温工程质量保证期必须大于四年。〔7〕环境温度27°C无风条件下，与环境接触部位温度W40°C。二、施工准备工作1、办理开工手续1.1编制详细的施工设计和施工进度方案，交业主指定的工程师检查审核，如有不妥，重新修订直至通过。1.2准备所有施工期间的施工质量工程划分，检验评定、隐蔽工程记录的空白报表、签证单等。2、施工技术交底2.1施工前，工程部技术负责人要认真学习领会除锈、防腐、保温和施工技术要求，平安操作规程，编制作业指导书，分发给每个施工人员和各分部工程负责人确保施工平安顺利进展。2.2平安及技术资料准备2.2.1对所在参加工程施工的人员，进展必要的技术平安学习培训，学习领会甲方纪律、平安、质量、消防等方面的规章制度，明确高空作业的特殊平安措施必要时进展技术平安考试，考试不合格者，不得操作。2.2.2准备针对本工程的开工报告，并办理电力施工工作票，中间验收报告、施工记录、隐蔽工程记jz*录及质量检查表格并作好本工程的施工方案。2.2.3做到边施工边验收，验收不合格不能进展下一道工序，验收合格后资料整理验收同步。2.2.4机械、工器具准备在工程施工指定开工时间前3天应将工程所需资料准备完毕，施工所设计和使用的机械设备一次性运达施工现场，并做好安装、摆放到位、调试运行等准备工作。3.现场组织准备〔1〕管理机构设置该工程将实施工程法施工，建立一个合理的、精干的、高效率工程经理部全面履行合同，对工程施工进展组织、指挥、管理、协调和控制等五大职能，协调内外部及人员间关系，发挥各项业务职能的能动作用，满足现场的施工准备、作业方案、生产调度、技术管理、质量控制、平安施工、工程测量、劳务、物资、机具、本钱核算、计量试验、生活、文明施工等需要，对本工程的质量、平安文明施工、工期、本钱、效劳全面负责，确保各项管理目标的完全实现。工程部人员由经历丰富、效...
