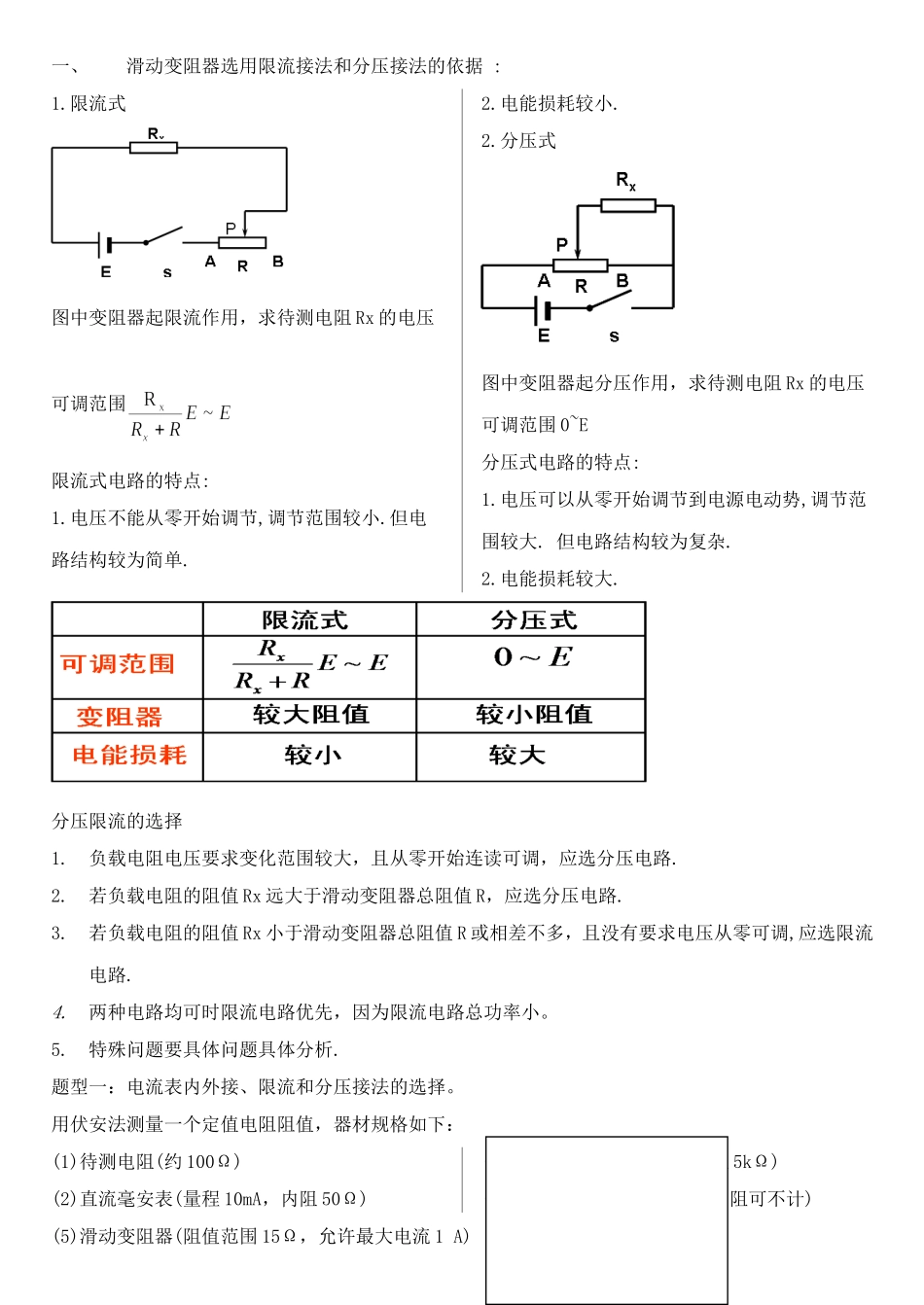

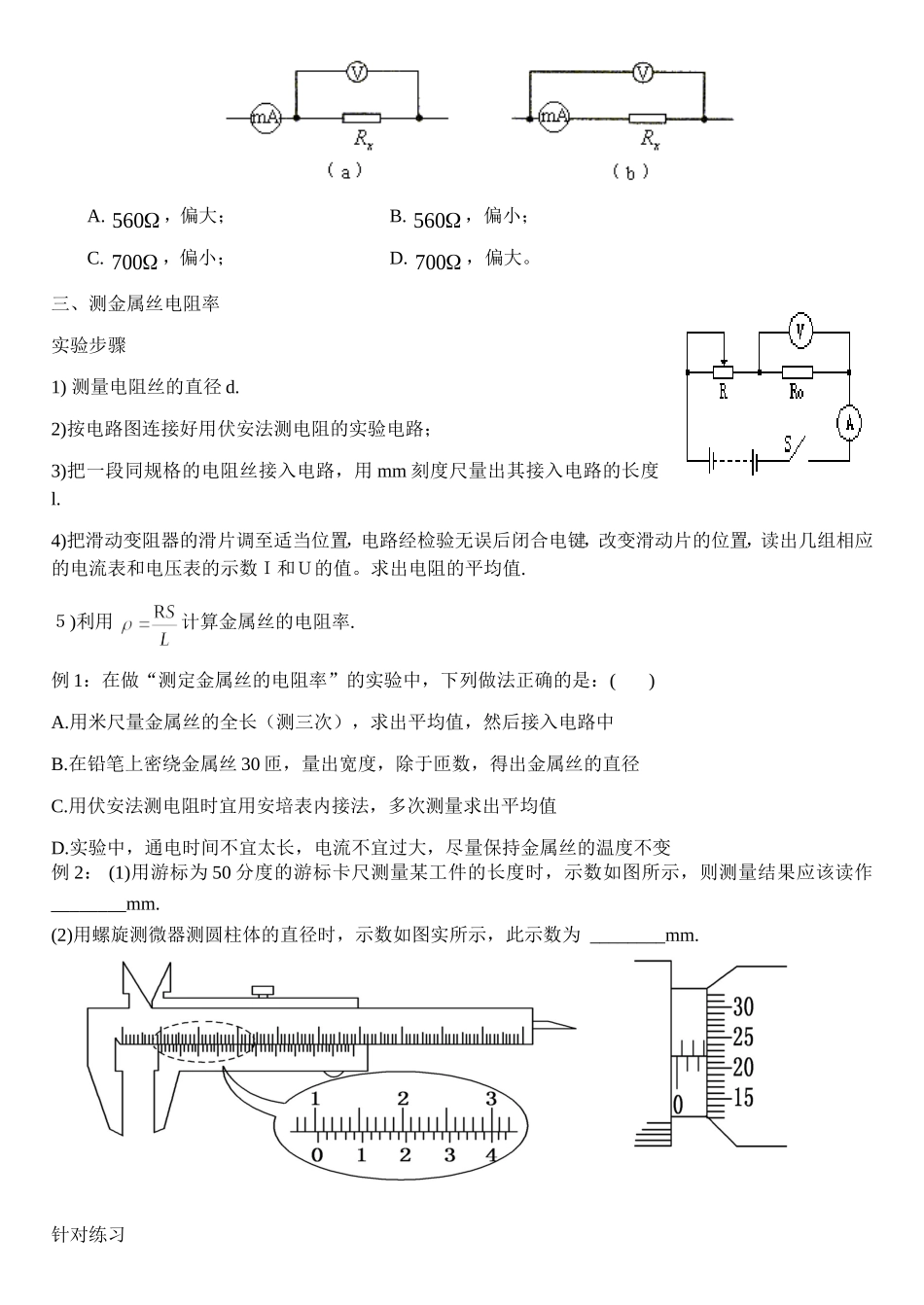

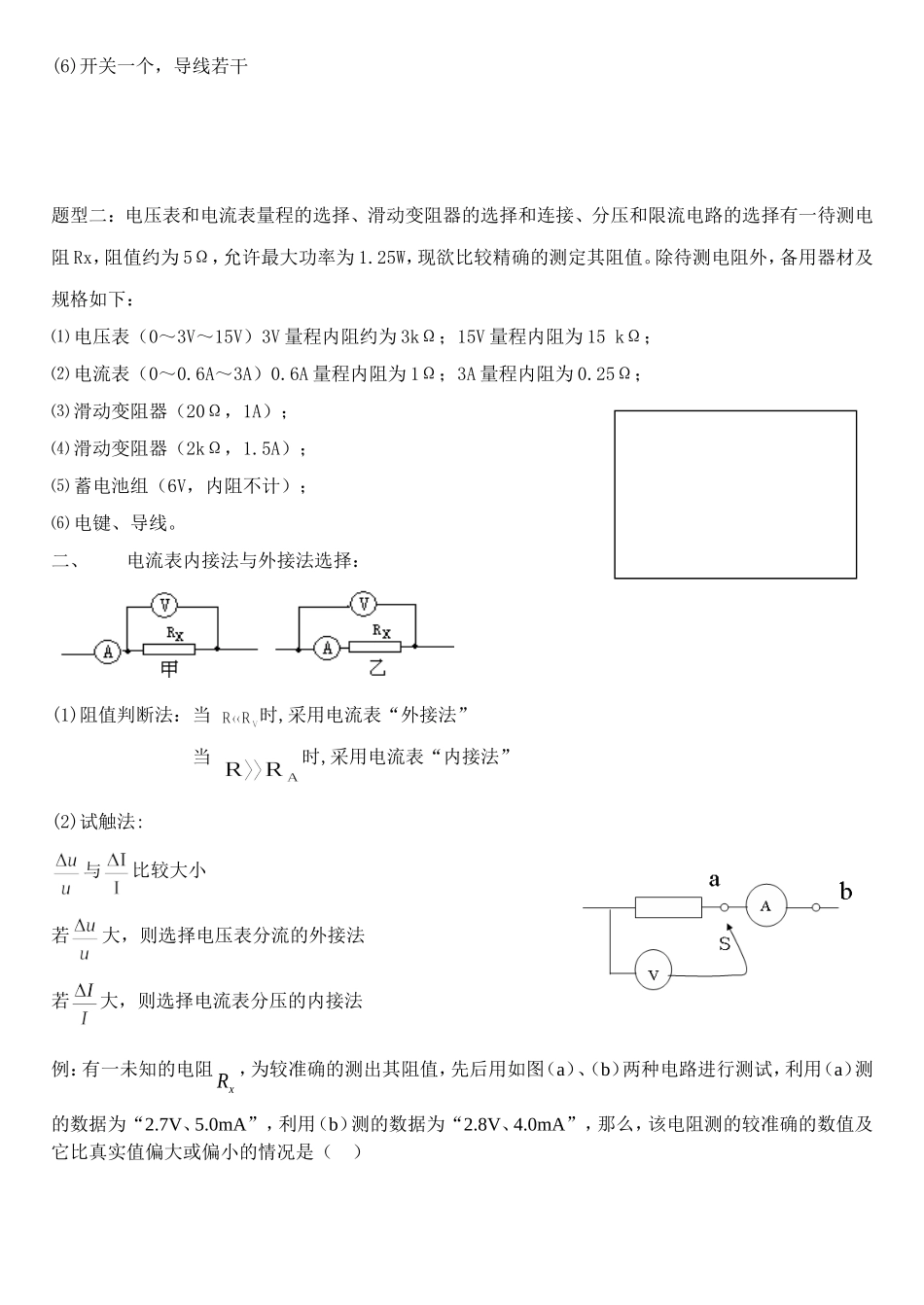

一、滑动变阻器选用限流接法和分压接法的依据:1.限流式图中变阻器起限流作用，求待测电阻Rx的电压可调范围限流式电路的特点:1.电压不能从零开始调节,调节范围较小.但电路结构较为简单.2.电能损耗较小.2.分压式图中变阻器起分压作用，求待测电阻Rx的电压可调范围0~E分压式电路的特点:1.电压可以从零开始调节到电源电动势,调节范围较大.但电路结构较为复杂.2.电能损耗较大.分压限流的选择1.负载电阻电压要求变化范围较大，且从零开始连读可调，应选分压电路.2.若负载电阻的阻值Rx远大于滑动变阻器总阻值R，应选分压电路.3.若负载电阻的阻值Rx小于滑动变阻器总阻值R或相差不多，且没有要求电压从零可调,应选限流电路.4.两种电路均可时限流电路优先，因为限流电路总功率小。5.特殊问题要具体问题具体分析.题型一：电流表内外接、限流和分压接法的选择。用伏安法测量一个定值电阻阻值，器材规格如下：(1)待测电阻(约100Ω)(2)直流毫安表(量程10mA，内阻50Ω)(3)直流电压表(量程3V，内阻5kΩ)(4)直流电源(输出电压4V，内阻可不计)(5)滑动变阻器(阻值范围15Ω，允许最大电流1A)(6)开关一个，导线若干题型二：电压表和电流表量程的选择、滑动变阻器的选择和连接、分压和限流电路的选择有一待测电阻Rx，阻值约为5Ω，允许最大功率为1.25W，现欲比较精确的测定其阻值。除待测电阻外，备用器材及规格如下：⑴电压表（0～3V～15V）3V量程内阻约为3kΩ；15V量程内阻为15kΩ；⑵电流表（0～0.6A～3A）0.6A量程内阻为1Ω；3A量程内阻为0.25Ω；⑶滑动变阻器（20Ω，1A）；⑷滑动变阻器（2kΩ，1.5A）；⑸蓄电池组（6V，内阻不计）；⑹电键、导线。二、电流表内接法与外接法选择：(1)阻值判断法：当时,采用电流表“外接法”当时,采用电流表“内接法”(2)试触法:与比较大小若大，则选择电压表分流的外接法若大，则选择电流表分压的内接法例：有一未知的电阻Rx，为较准确的测出其阻值，先后用如图（a）、（b）两种电路进行测试，利用（a）测的数据为“2.7V、5.0mA”，利用（b）测的数据为“2.8V、4.0mA”，那么，该电阻测的较准确的数值及它比真实值偏大或偏小的情况是（）A.560，偏大；B.560，偏小；C.700，偏小；D.700，偏大。三、测金属丝电阻率实验步骤1)测量电阻丝的直径d.2)按电路图连接好用伏安法测电阻的实验电路；3)把一段同规格的电阻丝接入电路，用mm刻度尺量出其接入电路的长度l.4)把滑动变阻器的滑片调至适当位置，电路经检验无误后闭合电键，改变滑动片的位置，读出几组相应的电流表和电压表的示数Ｉ和Ｕ的值。求出电阻的平均值.５)利用计算金属丝的电阻率.例1：在做“测定金属丝的电阻率”的实验中，下列做法正确的是：()A.用米尺量金属丝的全长（测三次），求出平均值，然后接入电路中B.在铅笔上密绕金属丝30匝，量出宽度，除于匝数，得出金属丝的直径C.用伏安法测电阻时宜用安培表内接法，多次测量求出平均值D.实验中，通电时间不宜太长，电流不宜过大，尽量保持金属丝的温度不变例2：(1)用游标为50分度的游标卡尺测量某工件的长度时，示数如图所示，则测量结果应该读作________mm.(2)用螺旋测微器测圆柱体的直径时，示数如图实所示，此示数为________mm.针对练习1、为了测定一个6V、3W的小电珠在不同电压下的功率,所需的实验器材如图所示.已知电流表的内阻可忽略,滑线电阻的阻值为10Ω,各电表的量程如图.测量时要求电珠两端的电压从0伏开始连续调节,测得多组数据。请按要求在实物图上连线.2、用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。让电压表一端先后接到b点和c点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。电压表的两端应接在a、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a、________两点。3、用伏安法测金属电阻（约为5Ω）的值。已知电流表内阻为，量程为0.6A，电压表内阻为几千欧，量程为3V，电源电动势为9V，滑动变阻器的阻值为，额定电流为5A，试画出测量Rx的原理图。4、欲用伏安法测定一段阻值为左右的金属导线的电...
