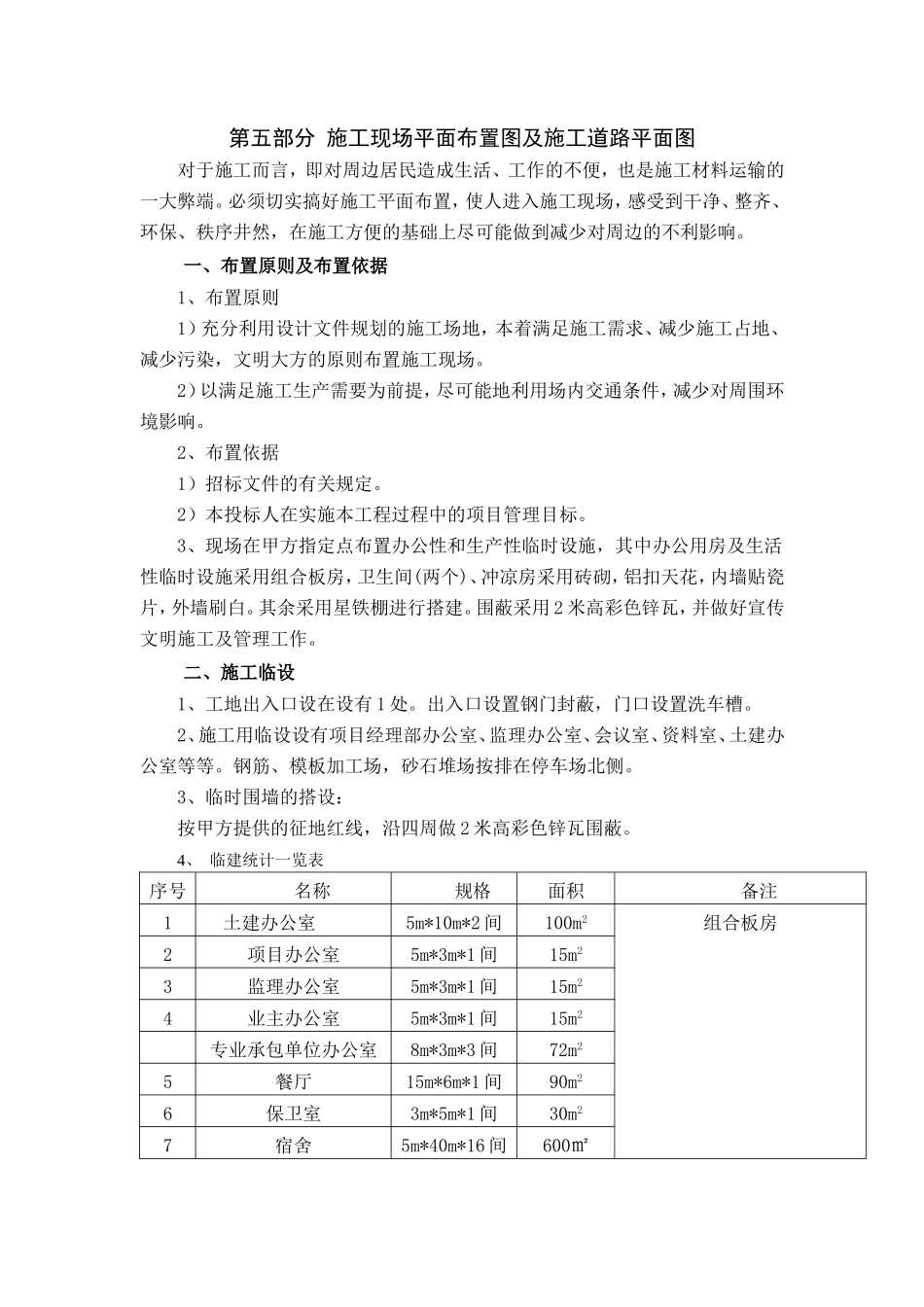

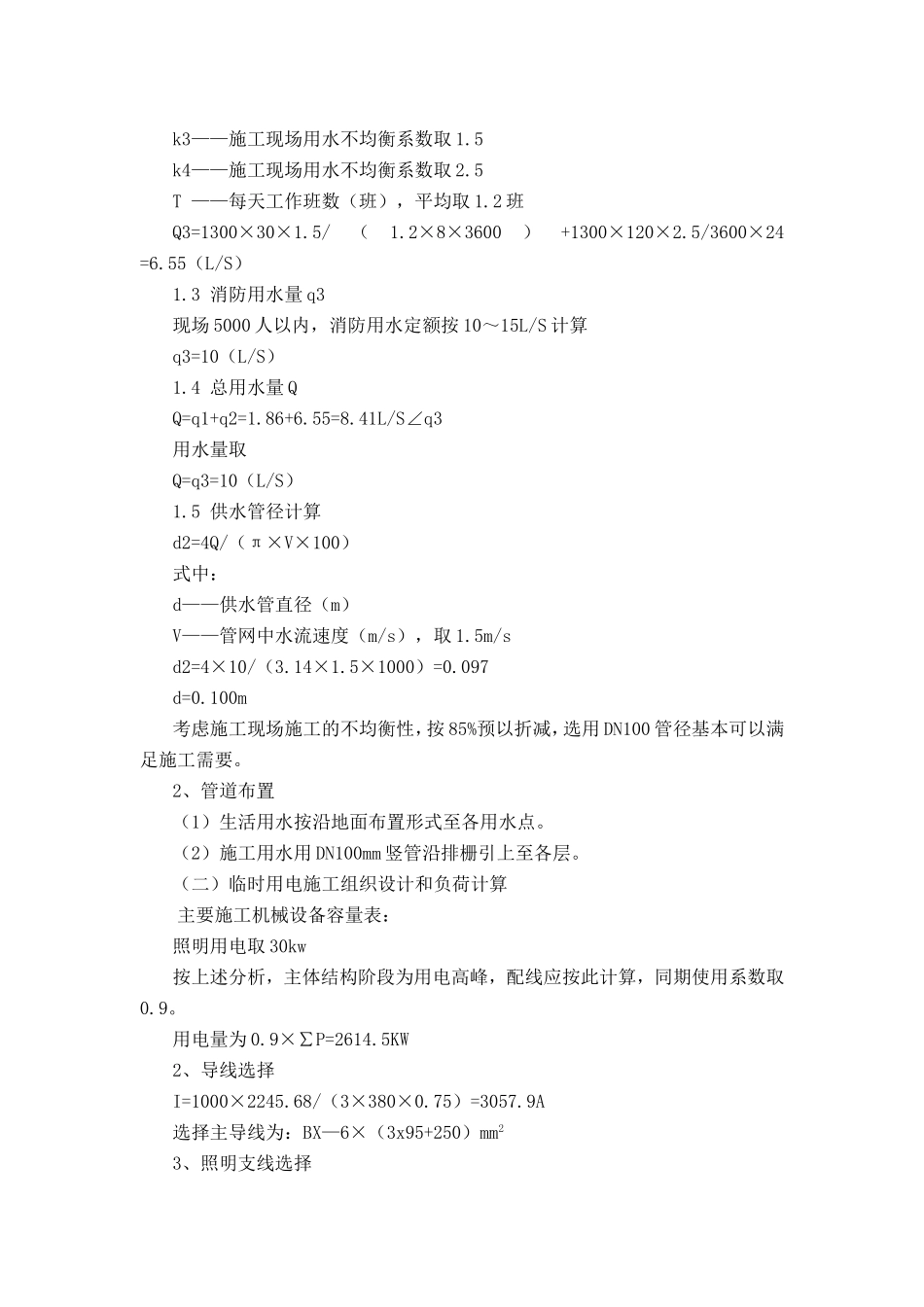

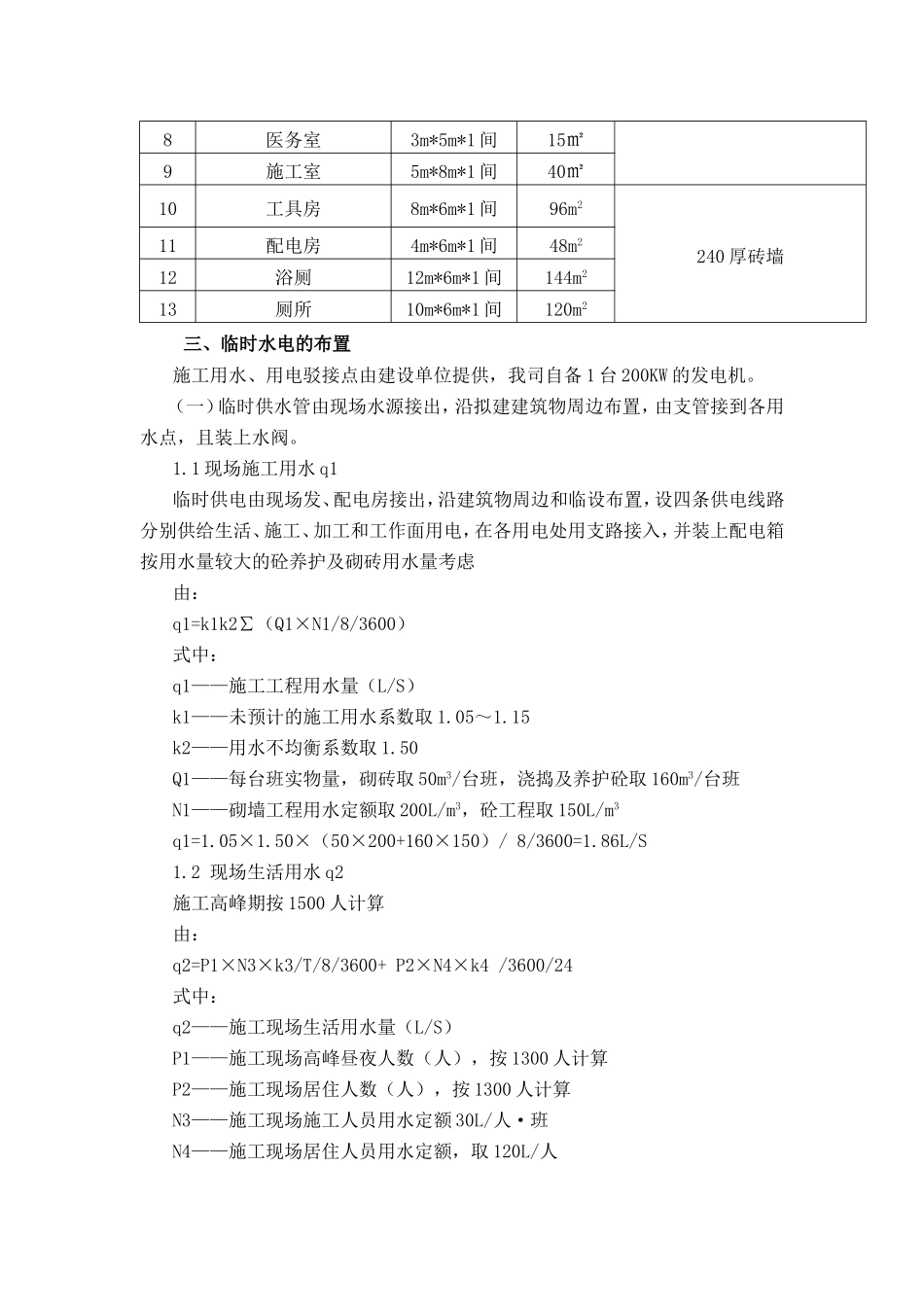

第五部分施工现场平面布置图及施工道路平面图对于施工而言，即对周边居民造成生活、工作的不便，也是施工材料运输的一大弊端。必须切实搞好施工平面布置，使人进入施工现场，感受到干净、整齐、环保、秩序井然，在施工方便的基础上尽可能做到减少对周边的不利影响。一、布置原则及布置依据1、布置原则1）充分利用设计文件规划的施工场地，本着满足施工需求、减少施工占地、减少污染，文明大方的原则布置施工现场。2）以满足施工生产需要为前提，尽可能地利用场内交通条件，减少对周围环境影响。2、布置依据1）招标文件的有关规定。2）本投标人在实施本工程过程中的项目管理目标。3、现场在甲方指定点布置办公性和生产性临时设施，其中办公用房及生活性临时设施采用组合板房，卫生间(两个)、冲凉房采用砖砌，铝扣天花，内墙贴瓷片，外墙刷白。其余采用星铁棚进行搭建。围蔽采用2米高彩色锌瓦，并做好宣传文明施工及管理工作。二、施工临设1、工地出入口设在设有1处。出入口设置钢门封蔽，门口设置洗车槽。2、施工用临设设有项目经理部办公室、监理办公室、会议室、资料室、土建办公室等等。钢筋、模板加工场，砂石堆场按排在停车场北侧。3、临时围墙的搭设：按甲方提供的征地红线，沿四周做2米高彩色锌瓦围蔽。4、临建统计一览表序号名称规格面积备注1土建办公室5m*10m*2间100m2组合板房2项目办公室5m*3m*1间15m23监理办公室5m*3m*1间15m24业主办公室5m*3m*1间15m2专业承包单位办公室8m*3m*3间72m25餐厅15m*6m*1间90m26保卫室3m*5m*1间30m27宿舍5m*40m*16间600㎡8医务室3m*5m*1间15㎡9施工室5m*8m*1间40㎡10工具房8m*6m*1间96m2240厚砖墙11配电房4m*6m*1间48m212浴厕12m*6m*1间144m213厕所10m*6m*1间120m2三、临时水电的布置施工用水、用电驳接点由建设单位提供，我司自备1台200KW的发电机。（一）临时供水管由现场水源接出，沿拟建建筑物周边布置，由支管接到各用水点，且装上水阀。1.1现场施工用水q1临时供电由现场发、配电房接出，沿建筑物周边和临设布置，设四条供电线路分别供给生活、施工、加工和工作面用电，在各用电处用支路接入，并装上配电箱按用水量较大的砼养护及砌砖用水量考虑由：q1=k1k2∑（Q1×N1/8/3600）式中：q1——施工工程用水量（L/S）k1——未预计的施工用水系数取1.05～1.15k2——用水不均衡系数取1.50Q1——每台班实物量，砌砖取50m3/台班，浇捣及养护砼取160m3/台班N1——砌墙工程用水定额取200L/m3，砼工程取150L/m3q1=1.05×1.50×（50×200+160×150）/8/3600=1.86L/S1.2现场生活用水q2施工高峰期按1500人计算由：q2=P1×N3×k3/T/8/3600+P2×N4×k4/3600/24式中：q2——施工现场生活用水量（L/S）P1——施工现场高峰昼夜人数（人），按1300人计算P2——施工现场居住人数（人），按1300人计算N3——施工现场施工人员用水定额30L/人·班N4——施工现场居住人员用水定额，取120L/人k3——施工现场用水不均衡系数取1.5k4——施工现场用水不均衡系数取2.5T——每天工作班数（班），平均取1.2班Q3=1300×30×1.5/（1.2×8×3600）+1300×120×2.5/3600×24=6.55（L/S）1.3消防用水量q3现场5000人以内，消防用水定额按10～15L/S计算q3=10（L/S）1.4总用水量QQ=q1+q2=1.86+6.55=8.41L/S∠q3用水量取Q=q3=10（L/S）1.5供水管径计算d2=4Q/（π×V×100）式中：d——供水管直径（m）V——管网中水流速度（m/s），取1.5m/sd2=4×10/（3.14×1.5×1000）=0.097d=0.100m考虑施工现场施工的不均衡性，按85%预以折减，选用DN100管径基本可以满足施工需要。2、管道布置（1）生活用水按沿地面布置形式至各用水点。（2）施工用水用DN100mm竖管沿排栅引上至各层。（二）临时用电施工组织设计和负荷计算主要施工机械设备容量表：照明用电取30kw按上述分析，主体结构阶段为用电高峰，配线应按此计算，同期使用系数取0.9。用电量为0.9×∑P=2614.5KW2、导线选择I=1000×2245.68/（3×380×0.75）=3057.9A选择主导线为：BX—6×（3x95+250）mm23、照明支线选择按50kw选电线截面为3×25mm2为防止停电及施工用电的不足，我司采用3台200KW发电机发电。六、施工平面管理一）平面管...
