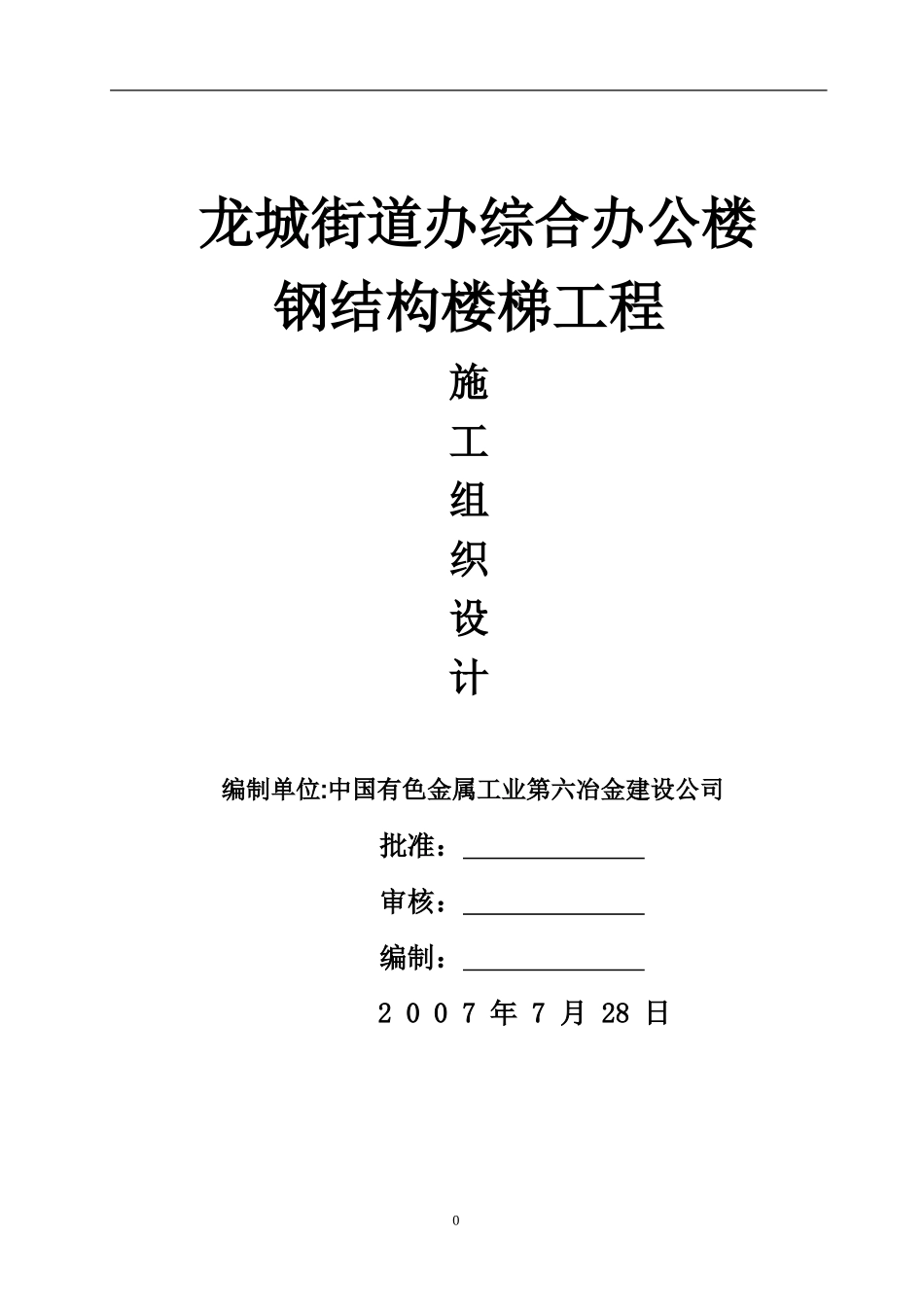

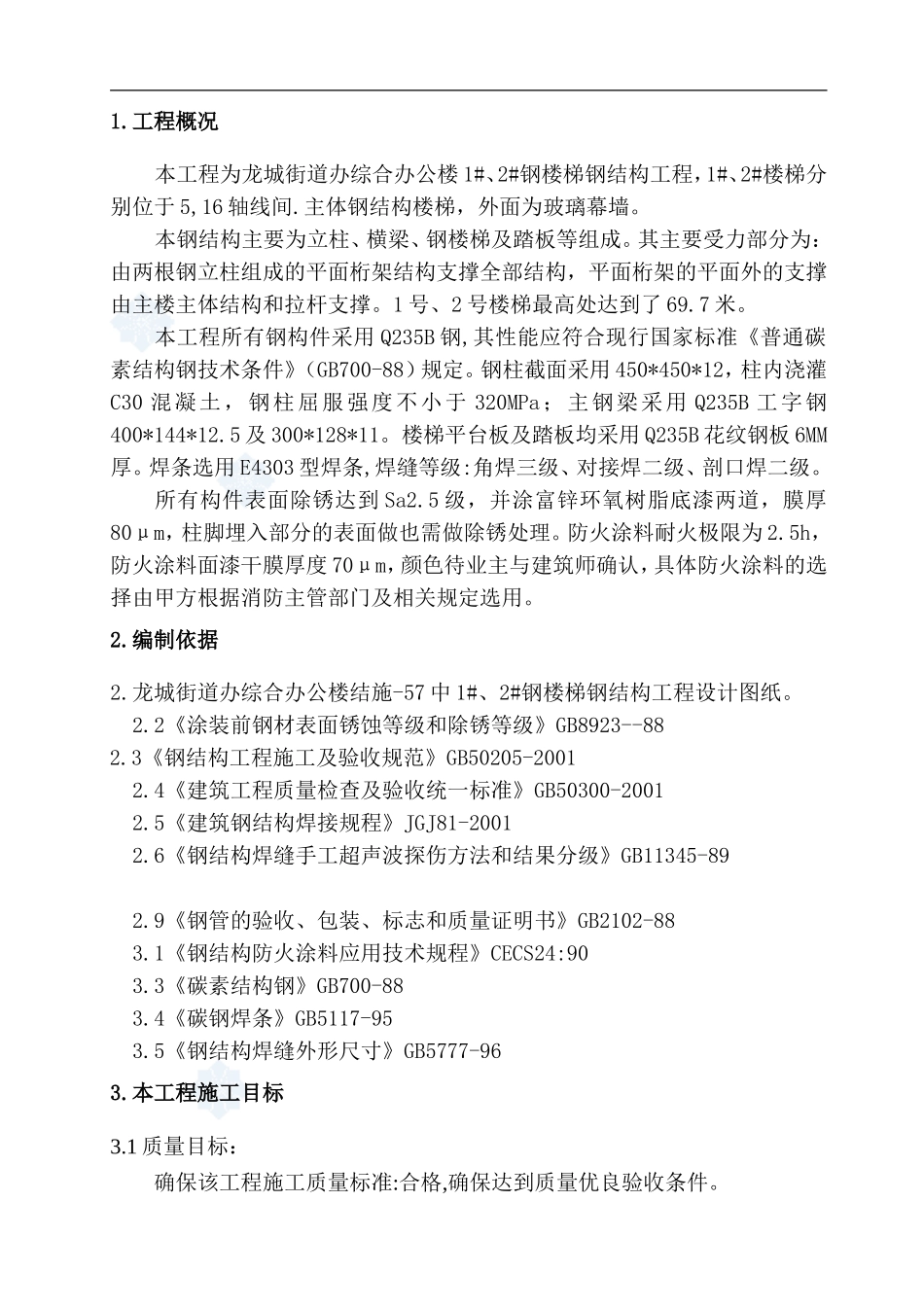

龙城街道办综合办公楼钢结构楼梯工程施工组织设计编制单位:中国有色金属工业第六冶金建设公司批准：审核：编制：2007年7月28日01.工程概况本工程为龙城街道办综合办公楼1#、2#钢楼梯钢结构工程，1#、2#楼梯分别位于5,16轴线间.主体钢结构楼梯，外面为玻璃幕墙。本钢结构主要为立柱、横梁、钢楼梯及踏板等组成。其主要受力部分为：由两根钢立柱组成的平面桁架结构支撑全部结构，平面桁架的平面外的支撑由主楼主体结构和拉杆支撑。1号、2号楼梯最高处达到了69.7米。本工程所有钢构件采用Q235B钢,其性能应符合现行国家标准《普通碳素结构钢技术条件》（GB700-88）规定。钢柱截面采用450*450*12，柱内浇灌C30混凝土，钢柱屈服强度不小于320MPa；主钢梁采用Q235B工字钢400*144*12.5及300*128*11。楼梯平台板及踏板均采用Q235B花纹钢板6MM厚。焊条选用E4303型焊条,焊缝等级:角焊三级、对接焊二级、剖口焊二级。所有构件表面除锈达到Sa2.5级，并涂富锌环氧树脂底漆两道，膜厚80μm，柱脚埋入部分的表面做也需做除锈处理。防火涂料耐火极限为2.5h，防火涂料面漆干膜厚度70μm，颜色待业主与建筑师确认，具体防火涂料的选择由甲方根据消防主管部门及相关规定选用。2.编制依据2.龙城街道办综合办公楼结施-57中1#、2#钢楼梯钢结构工程设计图纸。2.2《涂装前钢材表面锈蚀等级和除锈等级》GB8923--882.3《钢结构工程施工及验收规范》GB50205-20012.4《建筑工程质量检查及验收统一标准》GB50300-20012.5《建筑钢结构焊接规程》JGJ81-20012.6《钢结构焊缝手工超声波探伤方法和结果分级》GB11345-892.9《钢管的验收、包装、标志和质量证明书》GB2102-883.1《钢结构防火涂料应用技术规程》CECS24:903.3《碳素结构钢》GB700-883.4《碳钢焊条》GB5117-953.5《钢结构焊缝外形尺寸》GB5777-963.本工程施工目标3.1质量目标：确保该工程施工质量标准:合格,确保达到质量优良验收条件。13.2安全目标：确保本工程所有施工机械设备的安全正常运行，施工人员重伤、死亡事故指标为零，施工人员轻伤低于2‰。3.3工期目标：制作安装工期控制在80日历天。争取第50天以前结构制作完成，第80天安装结束。3.4文明目标达到深圳市文明工地标准。4.工程特点与技术难点4.1造型简洁本工程造型较简单，杆件种类较少，相应减少了结构制作、安装的难度，主要难度是钢柱吊装较正工艺要求比较高。4.2焊接方法主要选择手电弧焊，为减少构件焊接后变形，采取严格的施工工艺方能保证焊接质量。5.施工组织部署施工前应成立项目对技术人员、施工管理人员和施工操作人员进行计划并选用优秀的管理人员、技术人员以及具备相关资质的特种作业人员。组织机构、计划人工如下：2安全员车间加工安全主管材料主管技术主管生产主管项目经理质量监督技术监督根据施工现场场地的实际情况，并且为了尽量缩短施工工期，经过研究决定，钢零件及杆件的下料、切割、机加工、煨弯、焊接、除锈、涂装、拼装等工序尽量在加工场进行加工。因加工场有全套的钢构件加工设备和机具，原材料购进后可马上进行加工制作，考虑结构形式对拼装精度要求极高所以加工场拼装时应使用钢胎具拼接。钢结构楼梯采用现场拼装，加工场下料、除锈、涂装等工作。具体计划如下：1）楼梯钢结构采用加工场经过整体制作，进行分段运输，现场进行吊装、拼装的施工方法。2）其余构件采用加工场制作，运输至现场直接进行吊装。3）所有胎架选用材料应合理，并能保证具有足够的强度和刚度，满足拼装要求。6.施工准备6.1施工主要机械设备所有机具、设备在施工前均应进行机械、电气系统检查，并进行必要的检修完善，经试运转合格后方可纳入施工计划。禁止将需检修的设备、机具运至施工现场使用，以免发生危险和影响工程的顺利进展。6.2劳动力安排钢结构工程需要的工种较多，包括铆工、钳工、焊工、起重工、电工等，为保证工程顺利进行,人员配备必须根据本工程多个工作面同时施工的特点和工期紧张的实际情况,并充分考虑加班因素；根据施工过程中各工种的工作量来确定各工种人员数量，作到人尽其用。凡需要的工种必须配备，不能用其它工种代替。凡参与本工程的施工人员，属特殊工种的，必须持...
