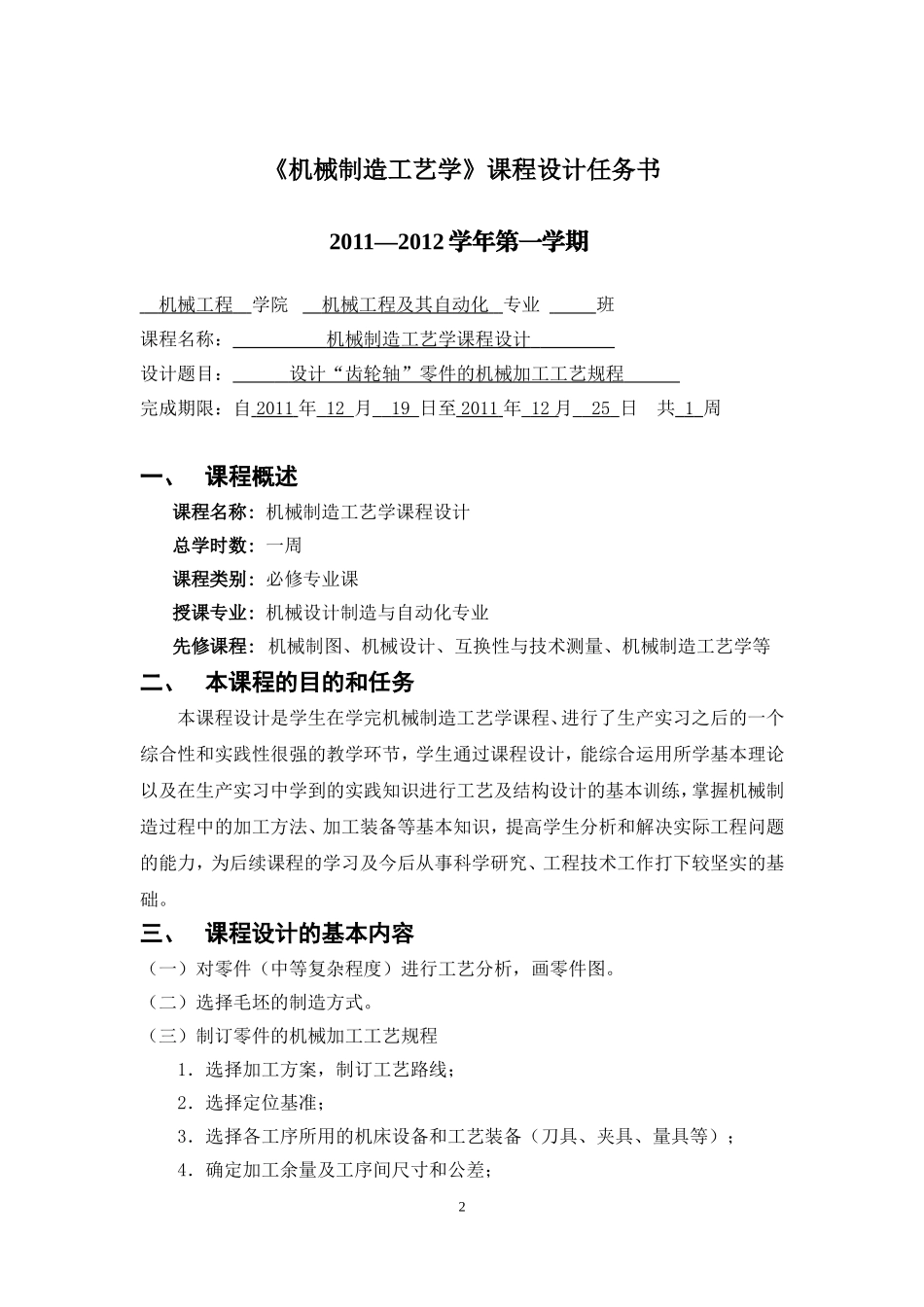

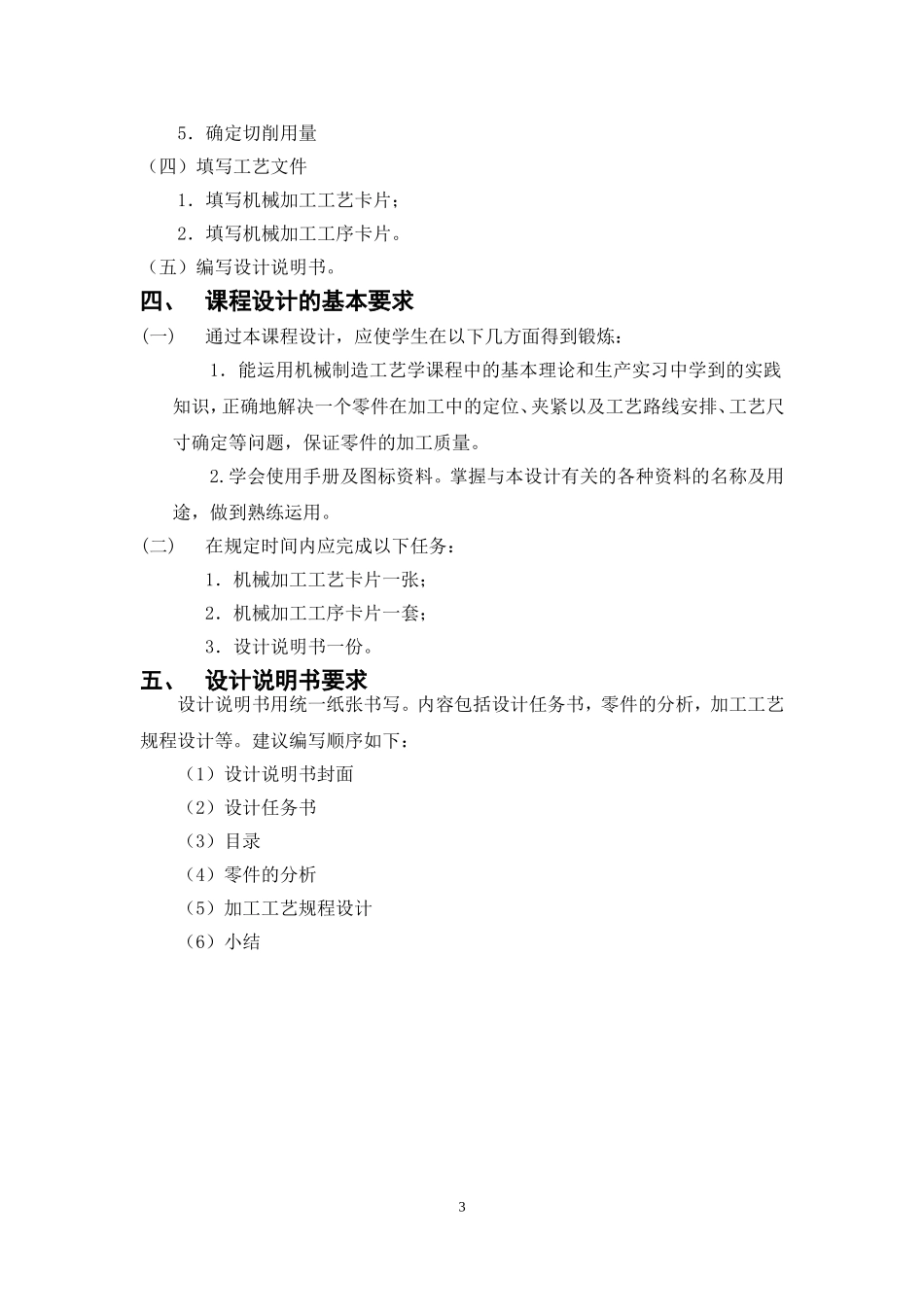

机械制造工艺学课程设计设计说明书设计“齿轮轴”零件的机械加工工艺规程起止日期：2011年12月19日至2011年12月25日学生姓名班级学号成绩指导教师(签字)机械工程学院（部）2011年12月19日1《机械制造工艺学》课程设计任务书2011—2012学年第一学期机械工程学院机械工程及其自动化专业班课程名称：机械制造工艺学课程设计设计题目：设计“齿轮轴”零件的机械加工工艺规程完成期限：自2011年12月19日至2011年12月25日共1周一、课程概述课程名称:机械制造工艺学课程设计总学时数:一周课程类别:必修专业课授课专业:机械设计制造与自动化专业先修课程:机械制图、机械设计、互换性与技术测量、机械制造工艺学等二、本课程的目的和任务本课程设计是学生在学完机械制造工艺学课程、进行了生产实习之后的一个综合性和实践性很强的教学环节，学生通过课程设计，能综合运用所学基本理论以及在生产实习中学到的实践知识进行工艺及结构设计的基本训练，掌握机械制造过程中的加工方法、加工装备等基本知识，提高学生分析和解决实际工程问题的能力，为后续课程的学习及今后从事科学研究、工程技术工作打下较坚实的基础。三、课程设计的基本内容（一）对零件（中等复杂程度）进行工艺分析，画零件图。（二）选择毛坯的制造方式。（三）制订零件的机械加工工艺规程1．选择加工方案，制订工艺路线；2．选择定位基准；3．选择各工序所用的机床设备和工艺装备（刀具、夹具、量具等）；4．确定加工余量及工序间尺寸和公差；25．确定切削用量（四）填写工艺文件1．填写机械加工工艺卡片；2．填写机械加工工序卡片。（五）编写设计说明书。四、课程设计的基本要求(一)通过本课程设计，应使学生在以下几方面得到锻炼：1．能运用机械制造工艺学课程中的基本理论和生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。2.学会使用手册及图标资料。掌握与本设计有关的各种资料的名称及用途，做到熟练运用。(二)在规定时间内应完成以下任务：1．机械加工工艺卡片一张；2．机械加工工序卡片一套；3．设计说明书一份。五、设计说明书要求设计说明书用统一纸张书写。内容包括设计任务书，零件的分析，加工工艺规程设计等。建议编写顺序如下：（1）设计说明书封面（2）设计任务书（3）目录（4）零件的分析（5）加工工艺规程设计（6）小结3目录一、零件的分析………………………………………………………61.阶梯轴的外圆表面………………………………………………………………2.外螺纹表面………………………………………………………………………3.锥面………………………………………………………………………………4.普通平键键槽……………………………………………………………………5.齿轮表面…………………………………………………………………………圆柱齿轮加工分析………………………………………………………7二、毛坯的确定……………………………………………………101.毛坯材料的选择…………………………………………………………………2.毛坯机械加工余量的确定………………………………………………………3.毛坯的尺寸示意图………………………………………………………………三、工艺规程设计…………………………………………………111.工艺路线的制订…………………………………………………………………定位基准的选择…………………………………………………………………热处理工序的安排………………………………………………………………加工方法的选择…………………………………………………………………工艺路线的制订…………………………………………………………………2.机械加工余量、工序尺寸的确定………………………………………………3.刀具选用、切削用量和工时定额的确定………………………………………四、设计小结………………………………………………………21一、零件的分析该零件的零件图如图1所示，为一齿轮轴，主要用来传递运动和扭矩。假设4该零件的生产类型为单件小批生产（≤500件）。该...
