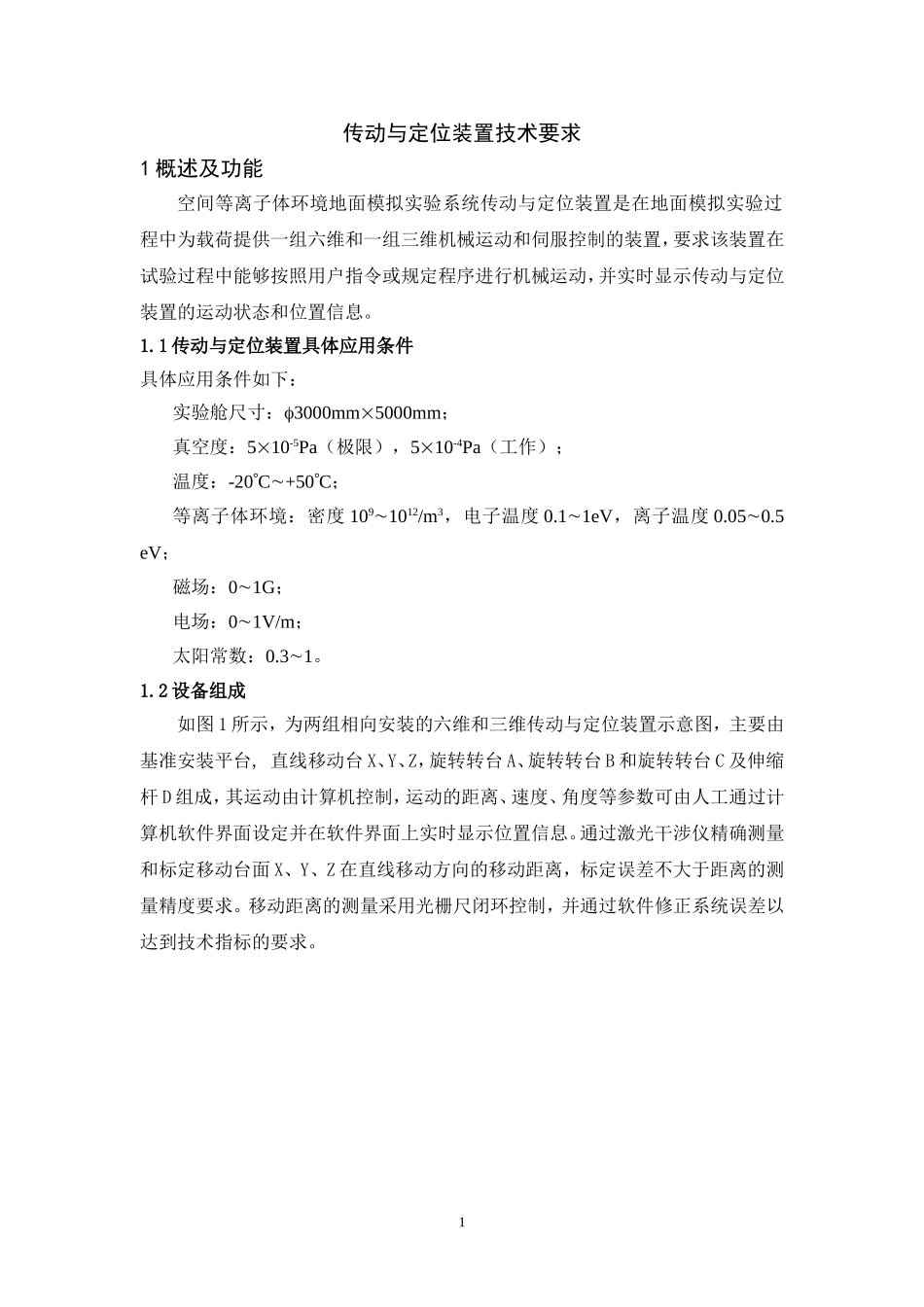

空间等离子体环境地面模拟实验系统传动与定位装置中国航天科技集团公司五院510所2传动与定位装置技术要求1概述及功能空间等离子体环境地面模拟实验系统传动与定位装置是在地面模拟实验过程中为载荷提供一组六维和一组三维机械运动和伺服控制的装置，要求该装置在试验过程中能够按照用户指令或规定程序进行机械运动，并实时显示传动与定位装置的运动状态和位置信息。1.1传动与定位装置具体应用条件具体应用条件如下：实验舱尺寸：3000mm5000mm；真空度：510-5Pa（极限），510-4Pa（工作）；温度：-20C+50C；等离子体环境：密度1091012/m3，电子温度0.11eV，离子温度0.050.5eV；磁场：01G；电场：01V/m；太阳常数：0.31。1.2设备组成如图1所示，为两组相向安装的六维和三维传动与定位装置示意图，主要由基准安装平台,直线移动台X、Y、Z，旋转转台A、旋转转台B和旋转转台C及伸缩杆D组成，其运动由计算机控制，运动的距离、速度、角度等参数可由人工通过计算机软件界面设定并在软件界面上实时显示位置信息。通过激光干涉仪精确测量和标定移动台面X、Y、Z在直线移动方向的移动距离，标定误差不大于距离的测量精度要求。移动距离的测量采用光栅尺闭环控制，并通过软件修正系统误差以达到技术指标的要求。1图1传动与定位装置示意图1.3传动与定位装置的主要功能(1)能在真空、等离子体、电场和磁场等环境下工作。(2)六维电控运动机构装载测试载荷实现三维直线平移运动和三维旋转运动，并准确定位。三维直线平移分别为X向、Y向和Z向，三维旋转分别为A向、B向和C向（其中A向旋转轴与Z轴平行，B向旋转轴与X轴平行，C向旋转轴与Z轴垂直）。(3)两组装置可以在基准底座平台上正反向安装、初始位置在中间。(4)用户可以通过人机接口输入所需的运动参数控制该装置动作。(5)三维直线平移距离及三个旋转台旋转角度可以连续测量，并能在计算机软件界面上实时显示。(6)配备载荷安装杆，可安装在B轴旋转台上。安装杆上可安装两个测试载荷，用户可通过控制软件实现两测试载荷之间的相向运动，运动范围最大为3000mm。（当使用安装杆时，整个装置只启用X向直线平移功能）2主要技术指标（1）X轴/Y轴/Z轴调节机构承载：5KgX轴行程：2000mm（两组相向安装总有效行程为4000mm）2Y轴行程：2000mmZ轴行程：1000mm定位精度：±0.05mm（每300mm范围内）重复定位精度：±0.01mm（每300mm范围内）线性分辨率：0.01mm速度调节范围：在1mm/s100mm/s范围内连续可调（2）旋转（A、B、C轴）调节机构旋转角度范围：360定位精度：±0.0125重复定位精度：±0.005闭环分辨率：±1.5″（3）载物台（待定）具有多接口安装面3维修及服务要求1）设备应便于维修、组装、拆卸和检查；2）设备中应有醒目的标志，导线和接插件应有明显的编号；3）设备上重要的电压、电流、频率、时间等，应有表头显示或其他显示方式；4）设备自交付之日起，凡属设备质量问题引起的故障或损坏，由承制方负责维修（要求承制方在收到通知后的一周内恢复设备正常工作状态）；5）承制方应为委托方培训技术人员，并根据要求解决设备在使用中出现的问题；6）根据委托方的要求，应派出技术人员进行现场服务，包括：安装、调试、测试、联试以及现场培训。4质量保证要求4.1设计系统电气与电路设计应先进，合理选用电子元器件，注意降额使用和防电磁干扰。结构设计应全面考虑环境条件，结构紧凑，便于安装维修。4.2材料、电子元器件1）电子元器件及材料必须无毒、无污染；32）使用的材料应按规定条件进行检验，合格的方能使用；3）使用的电子元器件，原则上应为工业级以上等级；4）使用不满足等级要求的元器件（工业等级以下）须提出申请，待批准后方可使用。4.3制造工艺设备的制造安装应编制工艺细则，并选择具有相应资质的厂家进行电路板加工、系统组装级制造。4.4供电环境供电：220V±10%50Hz±10%，30VA5工作寿命、可靠性寿命长于3年。无故障间隔时间（MTBF）:大于100小时。6交付产品数量1套产品。7评审（1）在研制过程中，承制方组织，委托方协助进行如下评审：方案报告评审；设计实施方案评审；验...
