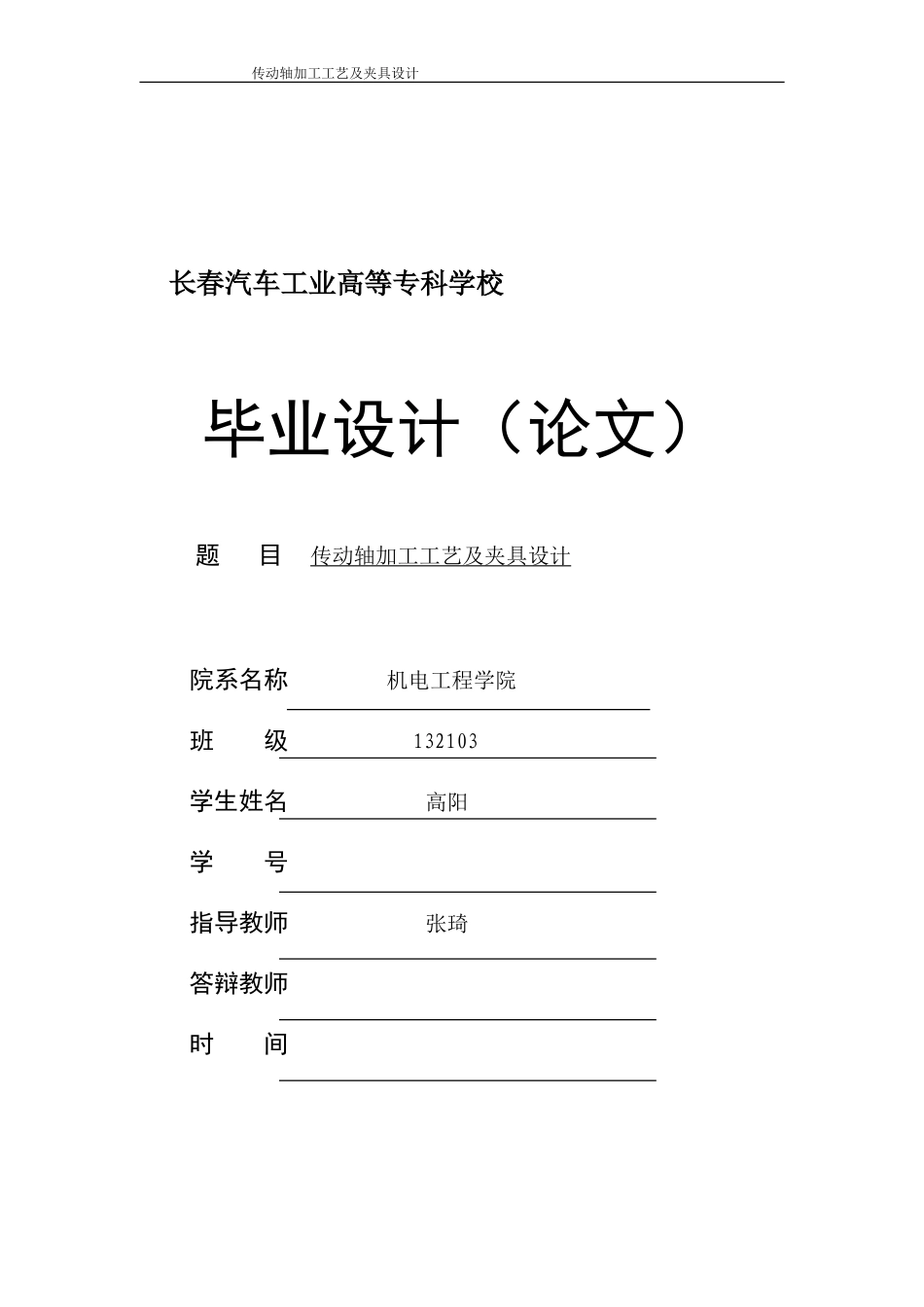

传动轴加工工艺及夹具设计长春汽车工业高等专科学校毕业设计（论文）题目传动轴加工工艺及夹具设计院系名称机电工程学院班级132103学生姓名高阳学号指导教师张琦答辩教师时间传动轴的加工工艺及夹具设计传动轴的加工工艺及夹具设计目录摘要.................................................................................................Ⅰ1概述................................................................................................21.1问题的提出及研究意向............................21.2本文研究的目的和研究内容........................22零件的分析..................................................................................32.1生产纲领.........................................32.2零件的作用.......................................32.3零件的工艺分析....................................32.4零件表面加工方法.................................43加工方案的选择.........................................................................53.1方案选择.........................................53.2加工的技术要求...................................64确定毛坯.......................................................................................74.1传动轴毛坯.......................................74.2传动轴材料.......................................74.3确定锻件加工余量.................................75工艺规程设计.............................................................................95.1定位基准的选择...................................95.2热处理方法.......................................95.3拟定工艺规程.....................................95.4加工顺序安排....................................115.5制定工艺路线....................................116夹具的设计................................................................................156.1夹具的作用......................................156.2铣床夹具的设计特点..............................156.3定位原理的几种情况..............................167心得体会.....................................................................................178致谢..............................................................................................189参考文献.....................................................................................19传动轴的加工工艺及夹具设计1传动轴的加工工艺及夹具设计摘要通过在校期间对传动轴的学习和认识对传动轴进行一下系统的分析和设计，支承传动件的零件称为轴。轴类零件毕业设计是机械工程类专业学生完成本专业教学计划的最后一个极为重要的实践性教学环节，是使学生综合运用所学过的基本理论、基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。这对学生即将从事的相关技术工作和未来事业的开拓都具有一定意义传动轴是组成机器零件的主要零件之，一切做回转运动的传动零件（例如：齿轮，蜗轮等）都必须安装在传动轴上才能进行运动及动力的传动，传动轴常用于变速箱与驱动桥之间的连接。这种轴一般较长，且转速高，只能承受扭矩而不承受弯矩。应该使传动轴具有足够的刚度和高临界转速，在强度计算中，由于所取的安全系数较大，从而使轴的尺寸过大，本文讨论的传动轴工艺设计方法，并根据现行规范增添了些表面处理的方式比如表面发兰。关键词：传动轴，零件，刚度，强度，表面发兰2传动轴的加工工艺及夹具设计1概述1.1问题的提出问题:传动轴是机械零件中重要零件之一，它起到连接支撑和传递转矩。就目前来看传动轴存在的问题还是很多的，重要表面质量达不到要求，装配中密封不到位等，尤其是汽车方面。很多汽车生产商不得不把自己所产汽车召回，浪费了大量的人力物力，也给消费者带来了诸多麻烦，给自己企业造...
