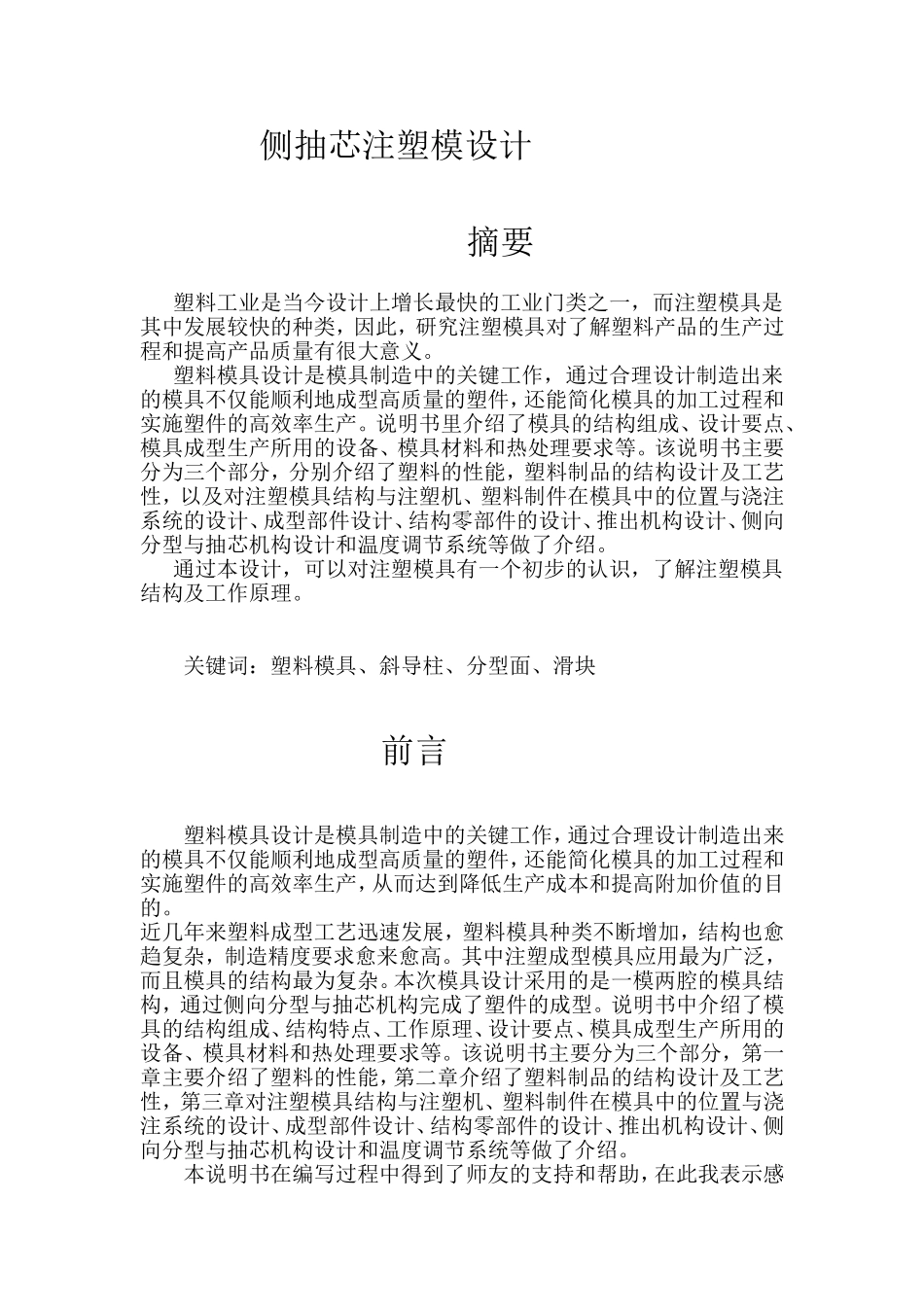

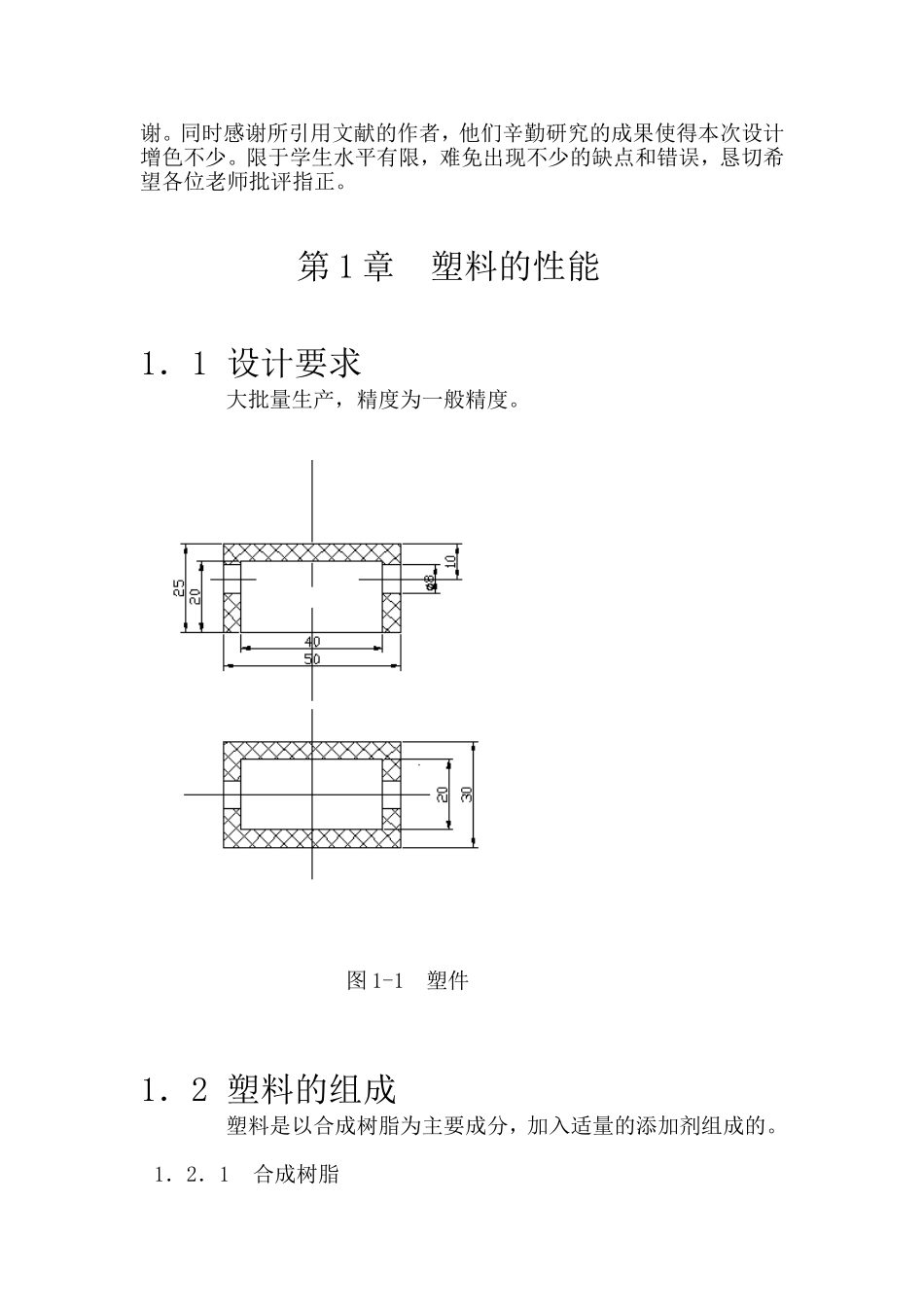

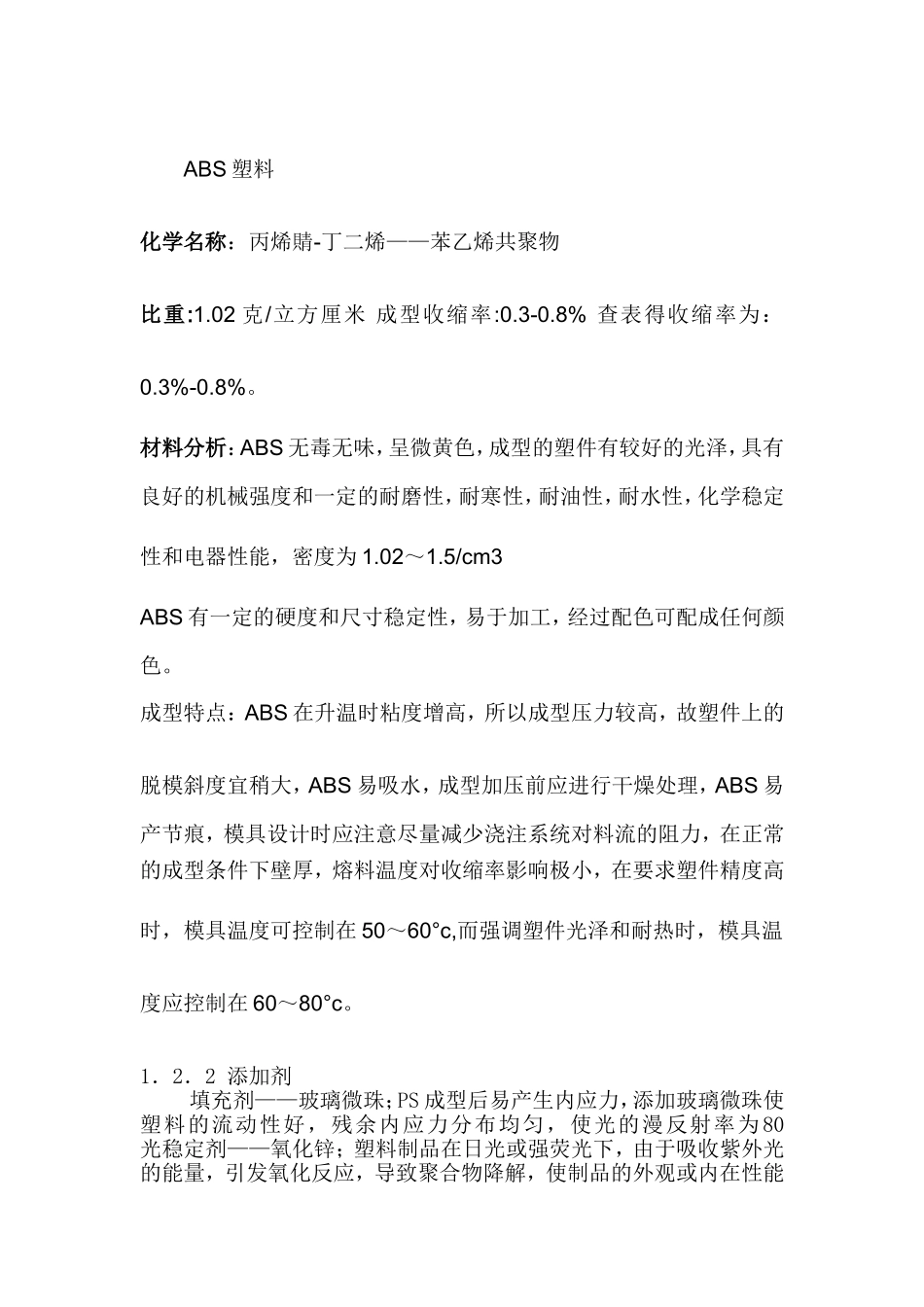

侧抽芯注塑模设计摘要塑料工业是当今设计上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。塑料模具设计是模具制造中的关键工作，通过合理设计制造出来的模具不仅能顺利地成型高质量的塑件，还能简化模具的加工过程和实施塑件的高效率生产。说明书里介绍了模具的结构组成、设计要点、模具成型生产所用的设备、模具材料和热处理要求等。该说明书主要分为三个部分，分别介绍了塑料的性能，塑料制品的结构设计及工艺性，以及对注塑模具结构与注塑机、塑料制件在模具中的位置与浇注系统的设计、成型部件设计、结构零部件的设计、推出机构设计、侧向分型与抽芯机构设计和温度调节系统等做了介绍。通过本设计，可以对注塑模具有一个初步的认识，了解注塑模具结构及工作原理。关键词：塑料模具、斜导柱、分型面、滑块前言塑料模具设计是模具制造中的关键工作，通过合理设计制造出来的模具不仅能顺利地成型高质量的塑件，还能简化模具的加工过程和实施塑件的高效率生产，从而达到降低生产成本和提高附加价值的目的。近几年来塑料成型工艺迅速发展，塑料模具种类不断增加，结构也愈趋复杂，制造精度要求愈来愈高。其中注塑成型模具应用最为广泛，而且模具的结构最为复杂。本次模具设计采用的是一模两腔的模具结构，通过侧向分型与抽芯机构完成了塑件的成型。说明书中介绍了模具的结构组成、结构特点、工作原理、设计要点、模具成型生产所用的设备、模具材料和热处理要求等。该说明书主要分为三个部分，第一章主要介绍了塑料的性能，第二章介绍了塑料制品的结构设计及工艺性，第三章对注塑模具结构与注塑机、塑料制件在模具中的位置与浇注系统的设计、成型部件设计、结构零部件的设计、推出机构设计、侧向分型与抽芯机构设计和温度调节系统等做了介绍。本说明书在编写过程中得到了师友的支持和帮助，在此我表示感谢。同时感谢所引用文献的作者，他们辛勤研究的成果使得本次设计增色不少。限于学生水平有限，难免出现不少的缺点和错误，恳切希望各位老师批评指正。第1章塑料的性能1．1设计要求大批量生产，精度为一般精度。图1-1塑件1．2塑料的组成塑料是以合成树脂为主要成分，加入适量的添加剂组成的。1．2．1合成树脂ABS塑料化学名称：丙烯-丁二烯——苯乙烯共聚物比重:1.02克/立方厘米成型收缩率:0.3-0.8%查表得收缩率为：0.3%-0.8%。材料分析：ABS无毒无味，呈微黄色，成型的塑件有较好的光泽，具有良好的机械强度和一定的耐磨性，耐寒性，耐油性，耐水性，化学稳定性和电器性能，密度为1.02～1.5/cm3ABS有一定的硬度和尺寸稳定性，易于加工，经过配色可配成任何颜色。成型特点：ABS在升温时粘度增高，所以成型压力较高，故塑件上的脱模斜度宜稍大，ABS易吸水，成型加压前应进行干燥处理，ABS易产节痕，模具设计时应注意尽量减少浇注系统对料流的阻力，在正常的成型条件下壁厚，熔料温度对收缩率影响极小，在要求塑件精度高时，模具温度可控制在50～60°c,而强调塑件光泽和耐热时，模具温度应控制在60～80°c。1．2．2添加剂填充剂——玻璃微珠；PS成型后易产生内应力，添加玻璃微珠使塑料的流动性好，残余内应力分布均匀，使光的漫反射率为80光稳定剂——氧化锌；塑料制品在日光或强荧光下，由于吸收紫外光的能量，引发氧化反应，导致聚合物降解，使制品的外观或内在性能变坏，这一过程称为光氧化或光老化。润滑剂——硬脂酸及其盐类；对塑料的表面去润滑作用，防止塑料在成型加工时黏模。同时提高塑料制品表面光洁度。着色剂——青绿色；在塑料制品中，需要着色的大约占80%左右，着色的目的有：①增加制品美感，以吸引消费者的购买欲望②提高产品的耐候性，主要是通过着色剂防紫外线功能而实现的。图1-2制件第2章塑料制品的结构设计及工艺性2．1尺寸及精度塑件的尺寸精度是决定塑件制造质量的首要标准，然而，在满足塑件使用要求的前提下，设计时总是尽量将其尺寸精度放低一些，以便降低模具的加工难度和制造成本。对塑件的精度要求，要具体分析，根据装配情况来确定尺寸公差，该精度要求为一般精度...
