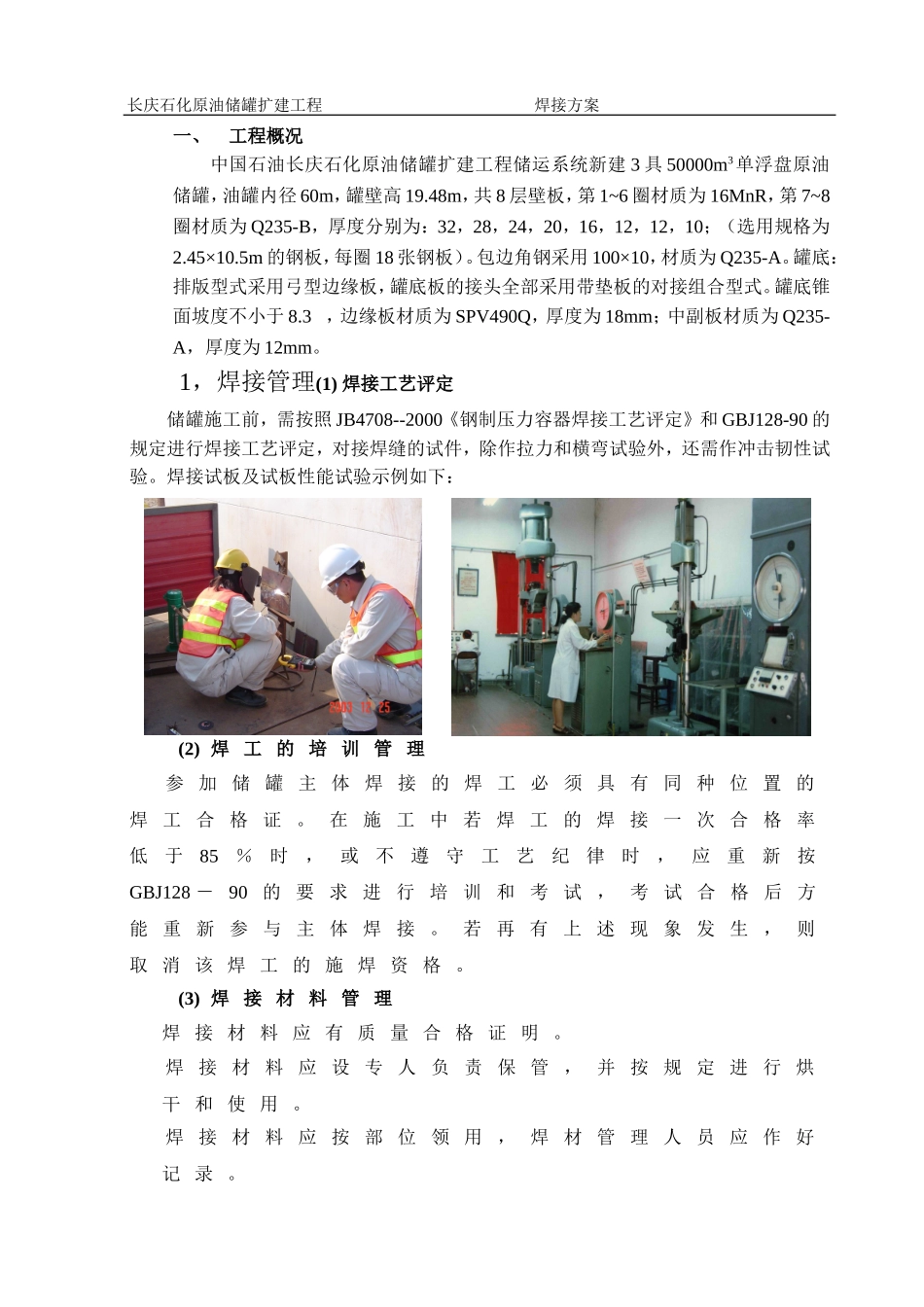

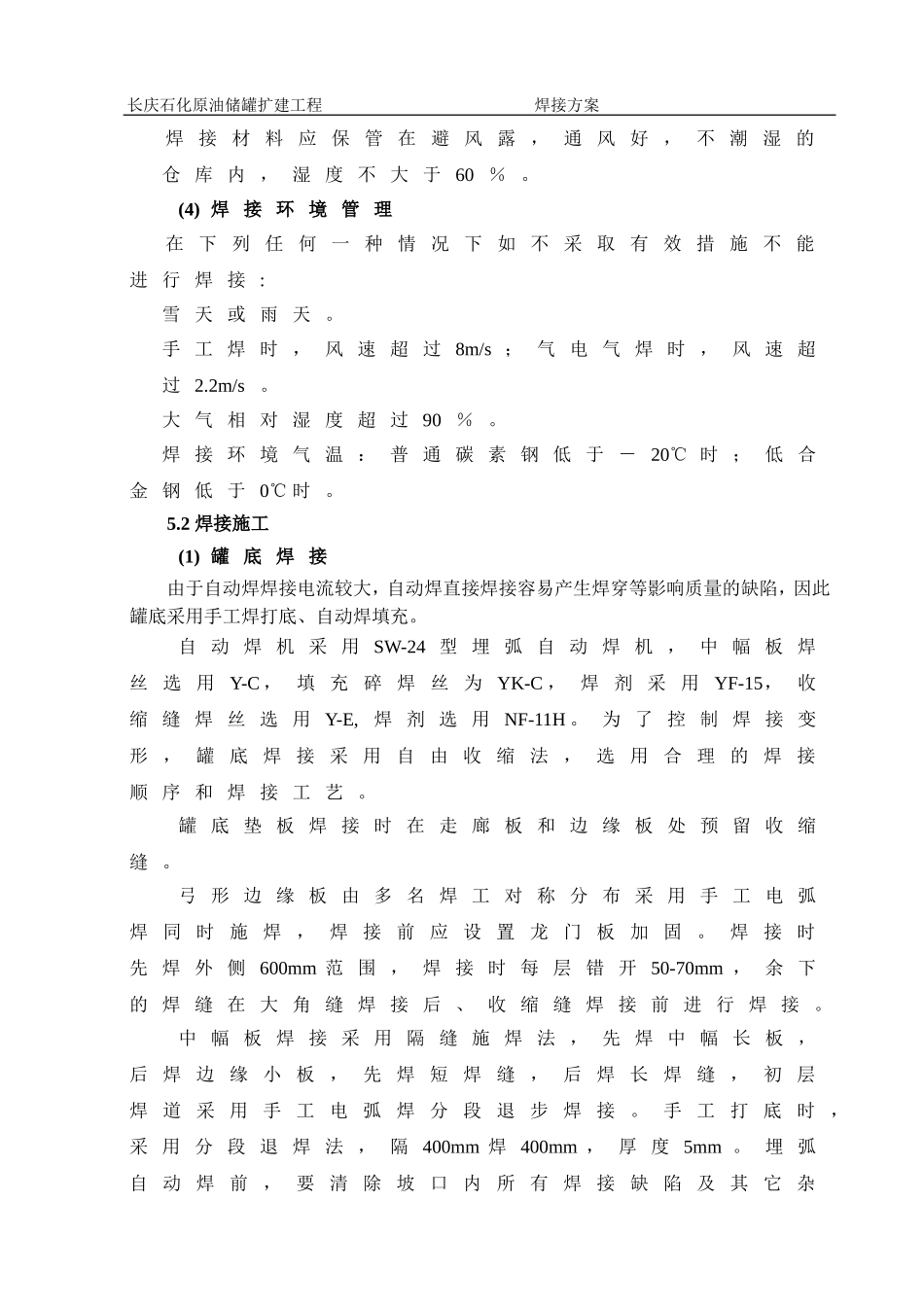

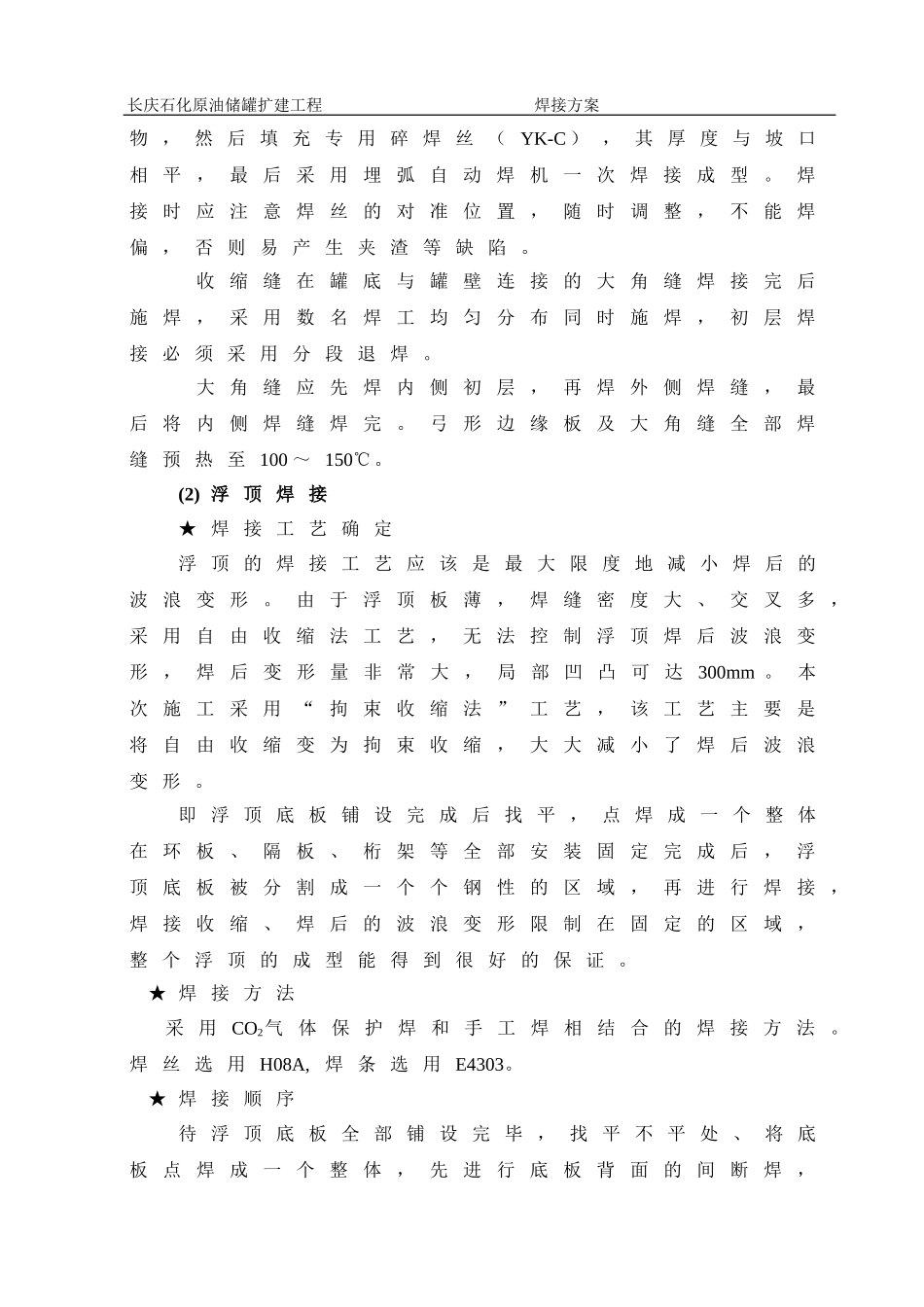

长庆石化原油储罐扩建工程焊接方案一、工程概况中国石油长庆石化原油储罐扩建工程储运系统新建3具50000m3单浮盘原油储罐，油罐内径60m，罐壁高19.48m，共8层壁板，第1~6圈材质为16MnR，第7~8圈材质为Q235-B，厚度分别为：32，28，24，20，16，12，12，10；（选用规格为2.45×10.5m的钢板，每圈18张钢板）。包边角钢采用100×10，材质为Q235-A。罐底：排版型式采用弓型边缘板，罐底板的接头全部采用带垫板的对接组合型式。罐底锥面坡度不小于8.3，边缘板材质为SPV490Q，厚度为18mm；中副板材质为Q235-A，厚度为12mm。1，焊接管理(1)焊接工艺评定储罐施工前，需按照JB4708--2000《钢制压力容器焊接工艺评定》和GBJ128-90的规定进行焊接工艺评定，对接焊缝的试件，除作拉力和横弯试验外，还需作冲击韧性试验。焊接试板及试板性能试验示例如下：(2)焊工的培训管理参加储罐主体焊接的焊工必须具有同种位置的焊工合格证。在施工中若焊工的焊接一次合格率低于85％时，或不遵守工艺纪律时，应重新按GBJ128－90的要求进行培训和考试，考试合格后方能重新参与主体焊接。若再有上述现象发生，则取消该焊工的施焊资格。(3)焊接材料管理焊接材料应有质量合格证明。焊接材料应设专人负责保管，并按规定进行烘干和使用。焊接材料应按部位领用，焊材管理人员应作好记录。长庆石化原油储罐扩建工程焊接方案焊接材料应保管在避风露，通风好，不潮湿的仓库内，湿度不大于60％。(4)焊接环境管理在下列任何一种情况下如不采取有效措施不能进行焊接:雪天或雨天。手工焊时，风速超过8m/s；气电气焊时，风速超过2.2m/s。大气相对湿度超过90％。焊接环境气温：普通碳素钢低于－20℃时；低合金钢低于0℃时。5.2焊接施工(1)罐底焊接由于自动焊焊接电流较大，自动焊直接焊接容易产生焊穿等影响质量的缺陷，因此罐底采用手工焊打底、自动焊填充。自动焊机采用SW-24型埋弧自动焊机，中幅板焊丝选用Y-C，填充碎焊丝为YK-C，焊剂采用YF-15，收缩缝焊丝选用Y-E,焊剂选用NF-11H。为了控制焊接变形，罐底焊接采用自由收缩法，选用合理的焊接顺序和焊接工艺。罐底垫板焊接时在走廊板和边缘板处预留收缩缝。弓形边缘板由多名焊工对称分布采用手工电弧焊同时施焊，焊接前应设置龙门板加固。焊接时先焊外侧600mm范围，焊接时每层错开50-70mm，余下的焊缝在大角缝焊接后、收缩缝焊接前进行焊接。中幅板焊接采用隔缝施焊法，先焊中幅长板，后焊边缘小板，先焊短焊缝，后焊长焊缝，初层焊道采用手工电弧焊分段退步焊接。手工打底时，采用分段退焊法，隔400mm焊400mm，厚度5mm。埋弧自动焊前，要清除坡口内所有焊接缺陷及其它杂长庆石化原油储罐扩建工程焊接方案物，然后填充专用碎焊丝（YK-C），其厚度与坡口相平，最后采用埋弧自动焊机一次焊接成型。焊接时应注意焊丝的对准位置，随时调整，不能焊偏，否则易产生夹渣等缺陷。收缩缝在罐底与罐壁连接的大角缝焊接完后施焊，采用数名焊工均匀分布同时施焊，初层焊接必须采用分段退焊。大角缝应先焊内侧初层，再焊外侧焊缝，最后将内侧焊缝焊完。弓形边缘板及大角缝全部焊缝预热至100～150℃。(2)浮顶焊接★焊接工艺确定浮顶的焊接工艺应该是最大限度地减小焊后的波浪变形。由于浮顶板薄，焊缝密度大、交叉多，采用自由收缩法工艺，无法控制浮顶焊后波浪变形，焊后变形量非常大，局部凹凸可达300mm。本次施工采用“拘束收缩法”工艺，该工艺主要是将自由收缩变为拘束收缩，大大减小了焊后波浪变形。即浮顶底板铺设完成后找平，点焊成一个整体在环板、隔板、桁架等全部安装固定完成后，浮顶底板被分割成一个个钢性的区域，再进行焊接，焊接收缩、焊后的波浪变形限制在固定的区域，整个浮顶的成型能得到很好的保证。★焊接方法采用CO2气体保护焊和手工焊相结合的焊接方法。焊丝选用H08A,焊条选用E4303。★焊接顺序待浮顶底板全部铺设完毕，找平不平处、将底板点焊成一个整体，先进行底板背面的间断焊，长庆石化原油储罐扩建工程焊接方案然后进行环板、隔板、桁架部位的焊接，待环板、隔板、桁架安装完成后，将底板分成5--7个同心圆，按照由里往外的顺序逐个同心圆焊接（焊接时保证...
